第六次作业

专业和班级

2019 级

成绩



姓名

*杰

学号

******435

课程名称

计算机网络

实验名称

交换机配置(2)--跨交换机VLAN

  1. 简述数据链路层的主要功能及服务。
  2. 认识交换机的概念、特点和功能。
  3. 掌握网络拓扑图的设计过程。
  4. 初步掌握跨交换机的VLAN配置。

简要解释下面网络术语。

  1. 简述数据链路层的主要功能及服务。

答:数据链路层具备帧同步、差错控制、流量控制、链路控制、链路管理等功能,通过这一系列的工程达成它最基本的服务即将源计算机网络层来的数据可靠地传输到相邻节点的目标计算机的网络层。



  1. 简述VLAN的概念、作用和分类。

答:vlan是跨多个物理lan网段的逻辑广播域,人们设计vlan来位工作站提供独立的广播域,这些工作站是依据其功能、项目组或应用而不顾其用户的物理位置而逻辑分段的。

通过划分不同的vlan,使vlan内的主机可以直接通信,而vlan外的主机不能直接通信,从而将广播报文限制在一个vlan内,以此提高网络的安全性、健壮性。

vlan大致分为

1)基于端口的vlan

2)基于mac地址的vlan

3)基于ip地址的vlan

4)基于网络层协议的vlan

5)基于策略组成的vlan

6)按用户定义、非用户授权特别要求设计的vlan

  1. 如何实现VLAN间的通信。

答:1)通过路由器的不同的物理接口与交换机上的每个vlan分别连接

2)通过路由器的逻辑子接口与交换机的各个vlan连接

3)用三层以上交换机代替路由器实现vlan 连接

















1.理解交换机的配置模式。

1)用户模式;开机直接进入用户模式,能查询一些交换机的基础信息。用户模式提示符为 switch>

2)特权模式;输入enable指令进入,可以查看交换机配置信息和调试信息。特权模式提示符为switch#

3)全局配置模式;在特权模式下输入configure terminal,能完成全局参数的配置。全局模 式提示符为 switch(config)#

4)子模式。在全局配置模式下输入 int 接口名进入子模式,能完成接口参数的配置。端口模式提 示符为 switch(config-if)#

5)SETUP模式(对话模式)--交互式;

6)boot模式(灾难恢复模式)--特定环境

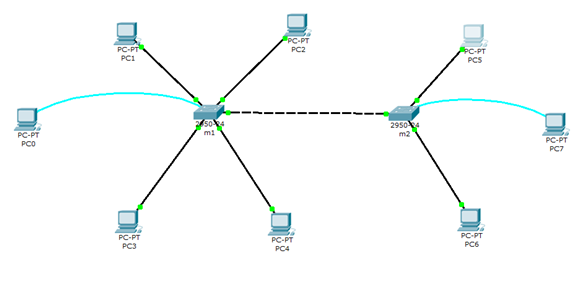

2.画出实验所需的网络拓扑图。

――截图(网络拓扑图1个)

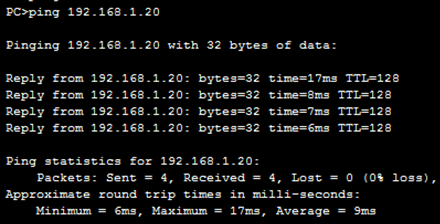

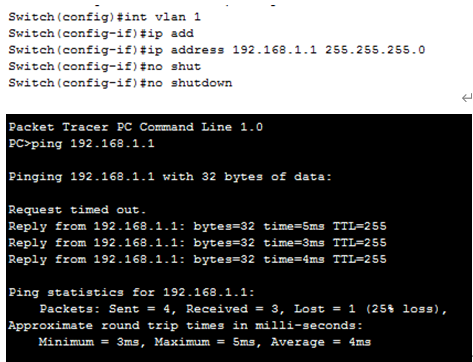

2.为设备设置IP地址,并测试网络连通性。(参见上次实验)

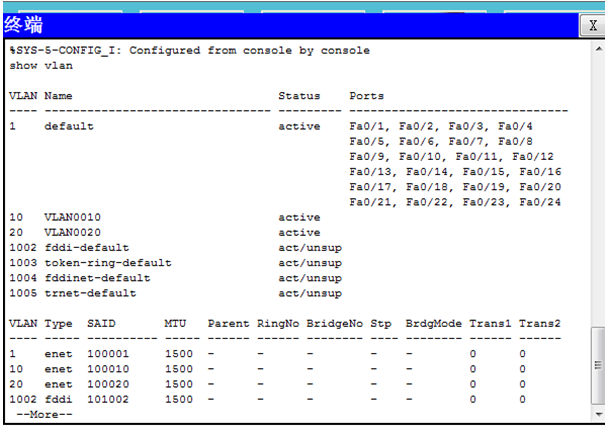

――截图(测试2个图、VLAN信息1个图)

交换机是二层设备,给交换机的VLAN 1配置IP地址。在没有设置VLAN前,所有的端口都默认属于VLAN 1,所以VLAN 1也叫做管理VLAN,显然VLAN1的IP地址就是交换机的IP地址。





3.进行交换机的基础配置。

――截图(每项1个图)

设置明文密码,设置密文密码,设置远程登录密码。

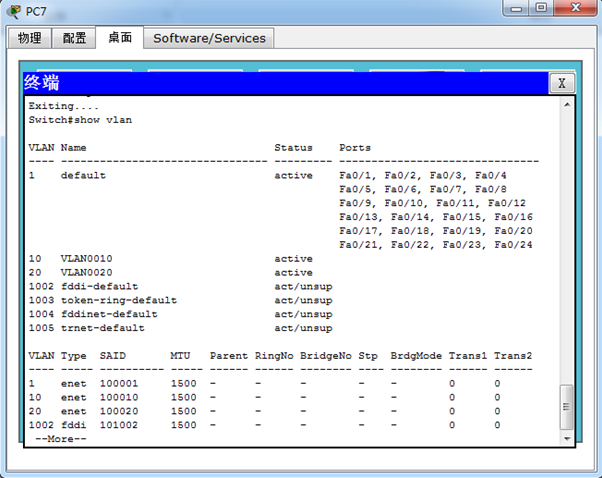

4.进行单交换机的VLAN划分,并测试网络连通性。(参见上次实验)

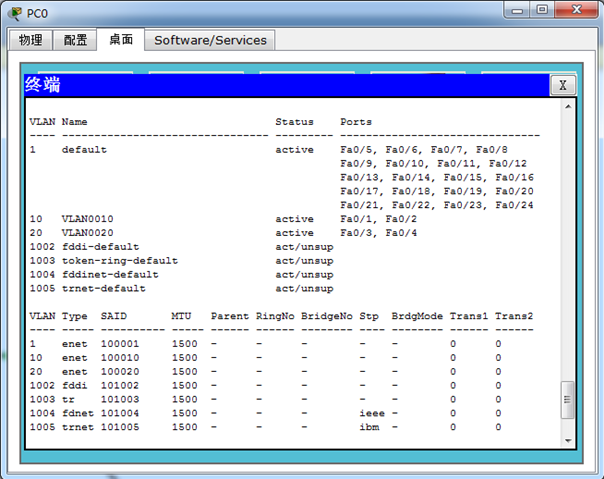

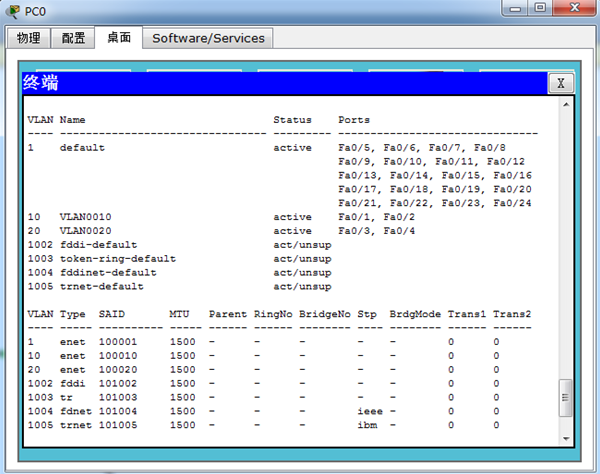

――截图(测试2个图、VLAN信息1个图)

1)创建两个不同的VLAN 10和VLAN 20。



2)将不同的接口连入刚刚创建的两个VLAN。

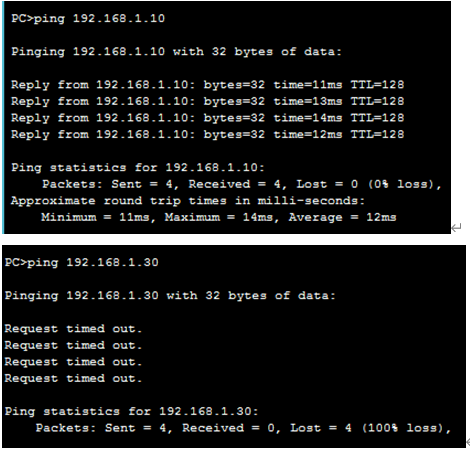

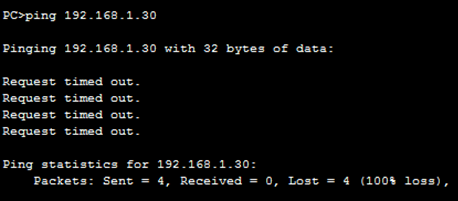

3)测试。测试结论:相同VLAN,主机彼此可以互相ping通;不同VLAN,主机彼此不能互相ping通。

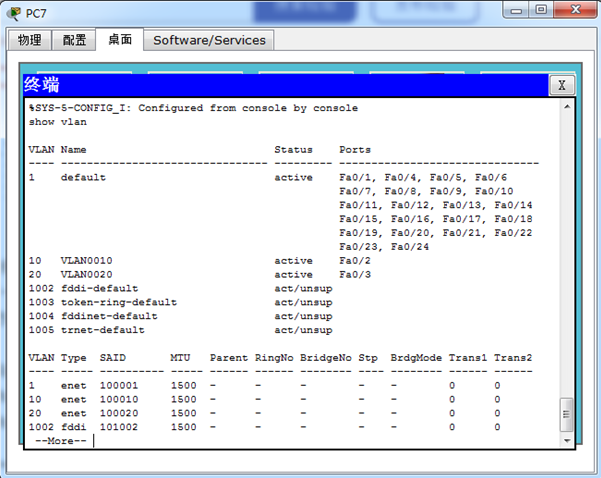

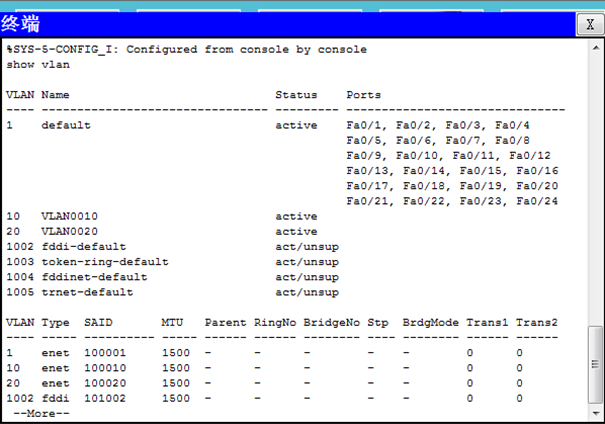

5跨交换机的VLAN划分,并测试网络连通性。。

1)先分别在不同的交换机上设置两个不同的VLAN 10和20。



2)将不同的接口连入刚刚创建的两个VLAN。

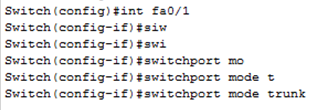

3)在两个交换机间,设置TRUNK。







4)测试。测试结论:相同VLAN,主机彼此可以互相ping通;不同VLAN,主机彼此不能互相ping通。











  1. 你的感受。

答:多次尝试熟悉操作后整个过程变得简单起来



  1. 你的收获。

答:对vlan有了更深的认识,学会了配置交换机ip、创建vlan、分配接口到不同vlan以及两个交换机之间连接的方法,同vlan能够通信,而不同vlan无法通信的知识



  1. 你的困难。

答:对于一些命令的效果和使用所需的模式不熟悉



  1. 你的启示。

答:平日里计算机的使用看似非常简易,其实背后有着更多更复杂的知识。



 以上概念作用均来自于百科
