首先需要用CubeMX配置STM32，除了基础的系统的配置之外，可以打开UART串口通讯，便于后续将采样值传输至上位机，便于调试（注：串口需要打开异步通信，配置相应的波特率，可以打开DMA和串口中断，其余配置保持默认即可）。

之后便是配置ADC，考虑到后续需要将输入信号的采样值用FFT处理
因此ADC的采样值需要保存到一个缓冲区，不妨称之为ADC_Buffer[NPT]，NPT-是你对信号的采样点数
一般使用1024个点
（采样点数过小会导致相邻的采样点数之间间隔时间太长；而采样点数过多需要占用单片机太多的资源，很大概率会导致单片机的编译报错：No space...）
考虑到上述ADC采样的种种需求，对于单通道采样来说，ADC的配置保持为原来的默认即可
只需要将ADC的触发从软件触发改成TIM定时器触发并且开启DMA搬运即可

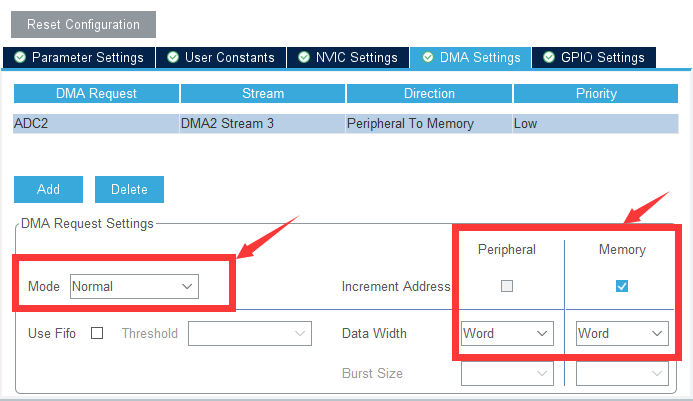

因为FFT需要一组时域上的数据，因此DMA设置为Normal模式-ADC采样完成后便结束DMA搬运
搬运数据大小改为Word，至此DMA和ADC的设置已经完成了

上面ADC的设置中我们需要用到定时器来触发ADC采样
简单来说就是设置一个定时器闹钟，每次定时器响了就让ADC去采样一次
那么你采样的速度（或者说频率更好）取决于你定时器设置的时间
因此在TIM的配置中，预分频和自动重装值的设置需要根据你采样的信号的频率来设置
然后你要让ADC知道你的定时器响了再去采样，因此你需要让TIM每次到点后发出一个信号
这里我们配置Update Event方便触发ADC采样
最后我们只需要打开ADC、DMA、TIM的中断即可完成全部的配置。

全过程逻辑为：开启ADC的DMA搬运模式，因为ADC的采样需要TIM的触发，因此当前不会有任何的数据；
之后打开TIM的同时，ADC自动开始采样直到你存储数据的Buffer满了
之后就会进入到你的ADC的完成中断回调函数中，在这里面建议关闭DMA采样然后设置标志位告诉主程序可以进行数据的处理。

点击查看代码
HAL_ADC_Start_DMA(&hadc2, ch1.adc_buf, FFT_LENGTH);
HAL_TIM_Base_Start(&htim3);

while(!DMA_Finish);

if(DMA_Finish)
{
  /*数据处理*/
}

void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef *hadc)
{
  if (hadc->Instance == ADC2)
  {
    DMA_Finish = 1;
    HAL_ADC_Stop_DMA(&hadc2);
//  HAL_TIM_Base_Stop(&htim3);
//  两种Stop的效果一样 建议DMA
  }
}
以上就是ADC+DMA+TIM触发的采样步骤，这也是FFT前最重要的数据准备工作。

​
