3，Spark设计与运行原理，基本操作

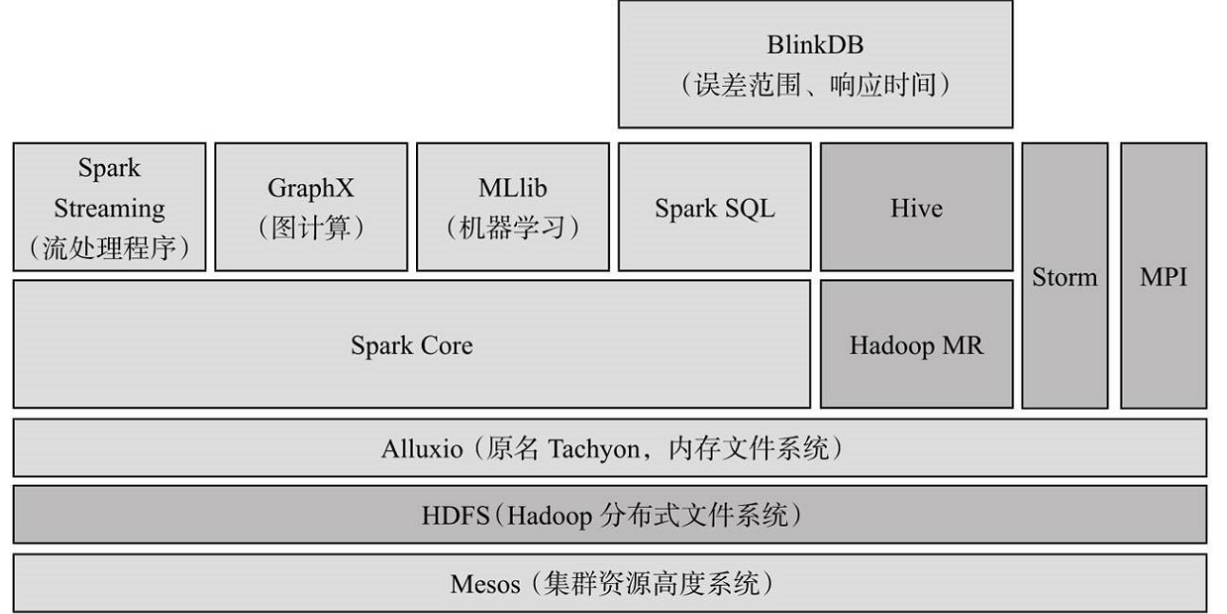

一、请用图文阐述Spark生态系统的组成及各组件的功能。

1. Spark Core
Spark Core是整个BDAS的核心组件，是一种大数据分布式处理框架，不仅实现了MapReduce的算子map函数和reduce函数及计算模型，还提供如filter、join、groupByKey等更丰富的算子。
Spark将分布式数据抽象为弹性分布式数据集（RDD），实现了应用任务调度、RPC、序列化和压缩，并为运行在其上的上层组件提供API。其底层采用Scala函数式语言书写而成，并且深度借鉴Scala函数式的编程思想，提供与Scala类似的编程接口。

2. Mesos
Mesos是Apache下的开源分布式资源管理框架，被称为分布式系统的内核，提供了类似YARN的功能，实现了高效的资源任务调度。

3. Spark Streaming
Spark Streaming是一种构建在Spark上的实时计算框架，它扩展了Spark处理大规模流式数据的能力。其吞吐量能够超越现有主流流处理框架Storm，并提供丰富的API用于流数据计算。

4. MLlib
MLlib是Spark对常用的机器学习算法的实现库，同时包括相关的测试和数据生成器。MLlib目前支持4种常见的机器学习问题：二元分类、回归、聚类以及协同过滤，还包括一个底层的梯度下降优化基础算法。

5. GraphX
GraphX是Spark中用于图和图并行计算的API，可以认为是GraphLab和Pregel在Spark (Scala)上的重写及优化，与其他分布式图计算框架相比，GraphX最大的贡献是，在Spark上提供一栈式数据解决方案，可以方便、高效地完成图计算的一整套流水作业。

6. Spark SQL
Shark是构建在Spark和Hive基础之上的数据仓库。它提供了能够查询Hive中所存储数据的一套SQL接口，兼容现有的Hive QL语法。熟悉Hive QL或者SQL的用户可以基于Shark进行快速的Ad-Hoc、Reporting等类型的SQL查询。由于其底层计算采用了Spark，性能比Mapreduce的Hive普遍快2倍以上，当数据全部存储在内存时，要快10倍以上。2014年7月1日，Spark社区推出了Spark SQL，重新实现了SQL解析等原来Hive完成的工作，Spark SQL在功能上全覆盖了原有的Shark，且具备更优秀的性能。

7. Alluxio
Alluxio（原名Tachyon）是一个分布式内存文件系统，可以理解为内存中的HDFS。为了提供更高的性能，将数据存储剥离Java Heap。用户可以基于Alluxio实现RDD或者文件的跨应用共享，并提供高容错机制，保证数据的
可靠性。

8. BlinkDB
BlinkDB是一个用于在海量数据上进行交互式SQL的近似查询引擎。它允许用户在查询准确性和查询响应时间之间做出权衡，执行相似查询。

二.请详细阐述Spark的几个主要概念及相互关系：

1.Task(任务)：RDD中的一个分区对应一个task，task是单个分区上最小的处理流程单元

2.TaskSet(任务集)：一组关联的，但相互之间没有Shuffle依赖关系的Task集合。

3.Stage(调度阶段)：一个taskSet对应的调度阶段，每个job会根据RDD的宽依赖关系被切分很多Stage，每个stage都包含 一个TaskSet。

4.job(作业)：由Action算子触发生成的由一个或者多个stage组成的计算作业。

5.application：用户编写的spark应用程序，由一个或者多个job组成，提交到spark之后，spark为application分派资源，将程序转换并执行。

6.DAGScheduler：根据job构建基于stage的DAG，并提交stage给TaskScheduler。

7.TaskScheduler:将Taskset提交给Worker Node集群运行并返回结果。

关系：

1，Application

一个SparkContext就是一个application，通过spark-submit脚本提交给集群。

2，DAG

RDD依赖组成的有向无环图，来表明一个Application中RDD的依赖关系。

3，Job

（1）没有检查点的正常情况下一个行动算子触发一个Job。

（2）如果行动算子的依赖链中有检查点（checkpoint），则至少有一个额外的Job来专门执行检查点功能。如果有多个checkpoint，需要根据下面参数来确定checkpoint Job的数量：spark.checkpoint.checkpointAllMarkedAncestors

如果值为true，则所有检查点都会执行，父RDD的checkpoint Job先执行。

否则只执行最靠后的RDD的checkpoint Job任务。

（3）主线程是串行阻塞式提交Job的，一个行动操作Job执行完毕后执行其依赖链中的checkpoint Job；然后执行下一个行动操作Job及其checkpoint Job。

4 Stage

（1）stage分为两类：ShuffleMapStage和ResultStage

（2）Spark根据ShuffleDependency来划分Stage，一个ShuffleDependency依赖关系的父RDD为前一个Stage的结束，子RDD（都是ShuffledRDD）下一个stage的开始。一个ShuffleDependency一个ShuffleMapStage，另外还会有一个ResultStage。

（3）一个Job stage的总数=零个或者多个ShuffleMapStage+一个ResultStage。

（4）stage之间有依赖关系，按照依赖关系的顺序串行执行。

5 Task

（1）Task分为两类：ShfflueMapTask和ResultTask。

（2）每个ShuffleMapStage都有一个或者多个ShfflueMapTask，数量为ShuffleMapStage中最后一个RDD的分区数量；

（3）每个ResultStage都有一个或者多个ResultStage，数量为ShuffleMapStage中最后一个RDD的分区数量。

（4）同一个stage的task之间并行执行，不同stage的task遵循stage的顺序。

（5)只有Task才会发送到spark Excutor中执行，涉及到数据计算。其它的概念都只存在于ApplicationMaster中。

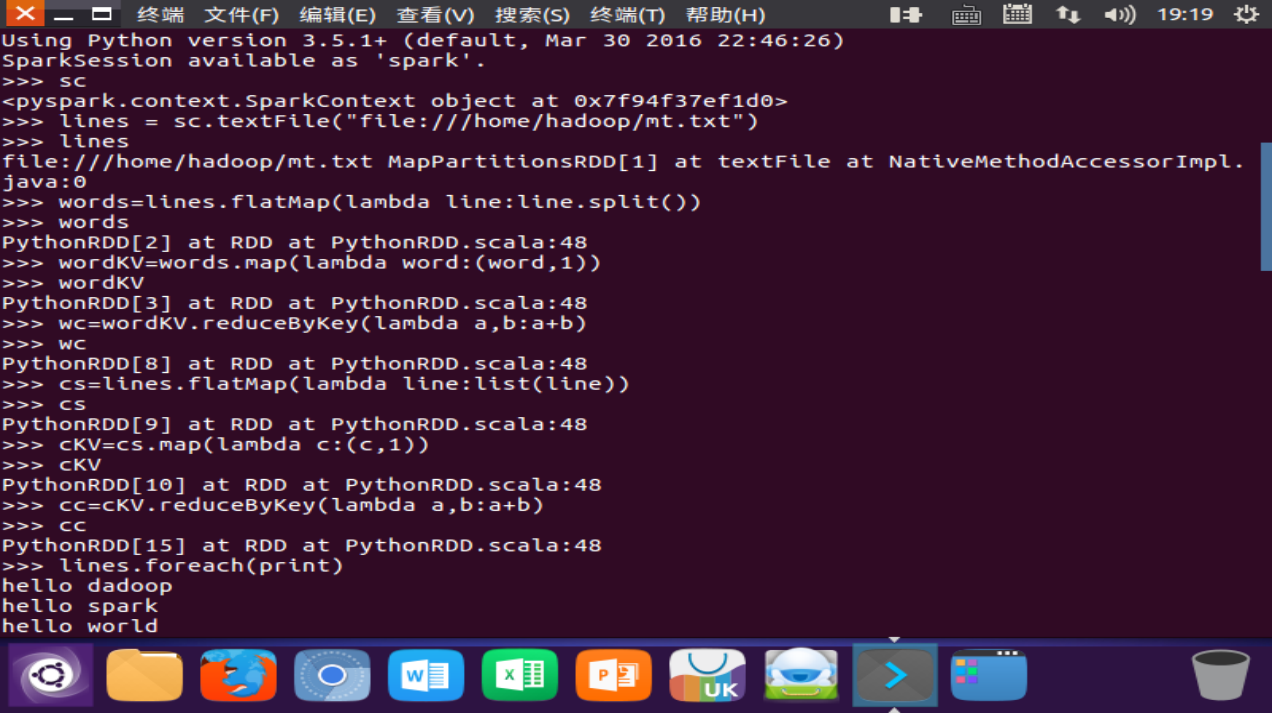

三.在PySparkShell尝试以下代码，观察执行结果，理解sc,RDD,DAG。请画出相应的RDD转换关系图。
