CH394Q IPV6模式下 UDP接收说明

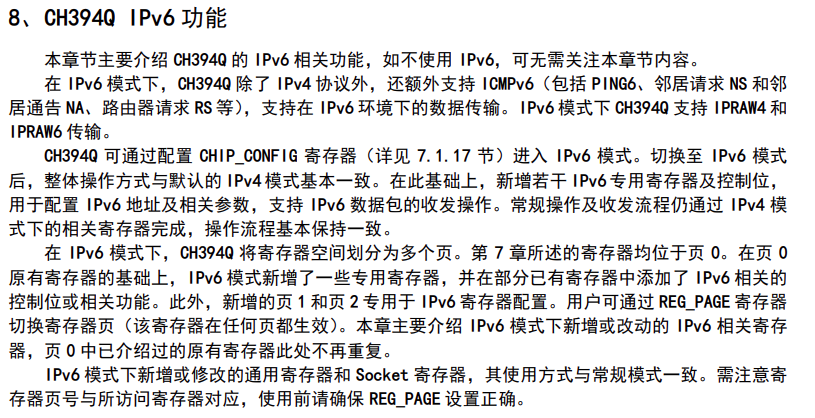

CH394Q支持切换到IPv6模式，详情介绍和使用说明查阅手册第8章节。

芯片手册：https://www.wch.cn/downloads/CH394DS1_PDF.html

芯片EVT：https://www.wch.cn/downloads/CH394EVT_ZIP.html

本文着重介绍UDP模式下，接收数据时，IPv4 和 IPV6 的差异

（1）IPv4

IPv4下，UDP模式，CH394会在接收数据的头部添加8个字节的信息表，主机端可以根据信息表来获得数据包的来源信息（手册12.2.4章节）

也就是说，

假设对端设备（IP：192.168.1.200 ， 端口：1000）给芯片发了一包100字节的数据包，芯片收到此包数据后，主机端读取接收缓冲区长度为108字节（100字节数据长度+8字节头部信息），其中，8字节头部信息分别为：4字节IP地址（为192.168.1.200）+2字节端口信息（端口1000）+数据包长度（长度为100）+后续的实际数据内容

（2）IPv6

当芯片切换到IPv6模式后，因为此模式下，芯片既支持IPv4通信，也支持IPv6通信，所以UDP接收数据时，数据格式有些许差异：

CH394Q会在接收到数据的头部添加8或20字节的信息表，主机端可以根据信息表来获得数据包的来源信息（手册12.3.5章节）

也就是说，当切换到IPv6模式后，

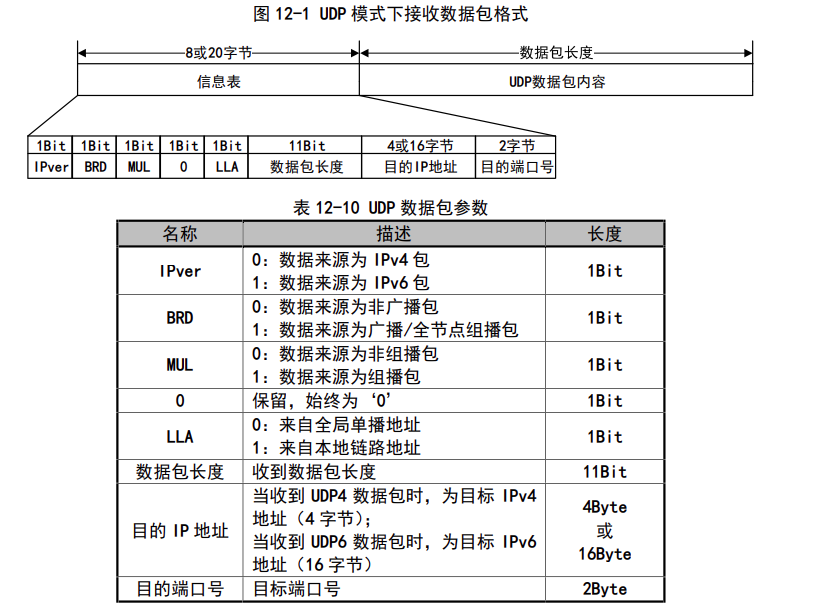

如果此时是实现UDP4通信，那么当接收数据时，将会是8字节信息表+实际数据内容。这8字节信息表和上面IPv4下的udp通信有区别，此时8字节信息表组成参考图片中表12-10：前两个字节（由5bit单独功能参数+11bit数据长度构成），再后面是4字节的IP信息，最后是2字节端口信息

如果此时是实现UDP6通信，那么当接收数据时，将会是20字节信息表+实际数据内容。20字节信息表组成参考图片中表12-10：前2个字节（由5bit单独功能参数+11bit数据长度构成），再后面是16字节的IP信息，最后是2字节端口信息

如果此时是实现UDPD通信，此模式可同时接收发往本机IPv4和IPv6地址的数据包，接收格式由上面两部分组成，根据来源是IPv4还是IPv6来进行切换
