CH394Q_IPV6使用学习

注意到沁恒CH394Q芯片DS1手册的第8章节新增了IPv6功能的介绍，本文旨在一起解读学习并初步简单运用一下

1.手册介绍说明：

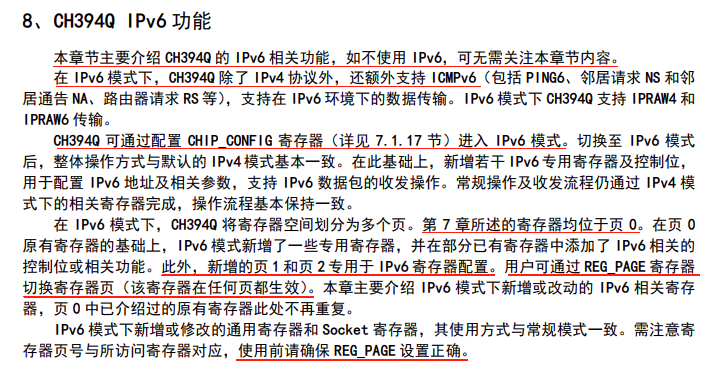

从第8章的概述中可以得到几点信息：

（1）IPv6是在原有功能基础上新增，并不影响基本功能，用不到则无需关注

（2）进入IPv6模式后，芯片将既支持IPv4，也支持IPv6

（3）进入IPv6的方式是设置对应寄存器，且进入IPv6后，诸如收发通信、读写寄存器等基本操作流程等同IPv4

（4）为了和IPv4寄存器做区分，引入页的概念，通过页的选择从而来选择操作的是哪部分寄存器

更多详细介绍参考芯片手册：CH394DS1.PDF - 南京沁恒微电子股份有限公司

2.接下来看一下详细的寄存器改动

（1）新增页选择寄存器

总结：共有页0、页1、页2，操作寄存器前，要确保页设置对应正确

（2）原本的页0中相关寄存器改动

①全局中断寄存器：GINT（0x0015） ---  该寄存器bit2，bit3，bit5由原来的保留位变为IPv6相关的标志位，其他不变

②Socket n 模式寄存器：Sn_MODE（0x0000） ---  socket由原本的4种（关闭、TCP、UDP、MACRAW）改动为10种（关闭、TCP4、UDP4、IPRAW4、MACRAW、TCP6、UDP6、IPRAW6、TCPD、UDPD）

其他模式顾名思义都是单独用于IPv4或者IPv6，对于TCPD/UDPD这两个模式，手册8.3.1注释有详细说明，此处总结下：在这两个模式下，通过选择对应的操作可以在无需重新设置socket模式的前提下实现IPv4和IPv6功能的切换

③Socket n 控制寄存器：Sn_CTRL（0x0001）  ----  除了对新增的模式做了对应功能的介绍，还新增了0x84（CONNECT6）和0xA0（SEND6）这两个控制命令，用于TCP6/TCPD模式下，发起tcp连接以及发生tcp数据，详细介绍见手册

④Socket n 状态寄存器：Sn_STA（0x0003） ---   除了对新增的模式做了对应功能的介绍，还新增了两个查询状态IPRAW4和IPRAW6，详细介绍见手册

⑤Socket n IP协议寄存器：Sn_IPPRO（0x0014） ---  新增寄存器，在IPRAW4和IPRAW6模式下用以设置socket的IP协议号，详细介绍见手册

⑥Socket n IP生存时间寄存器：Sn_TTL（0x0016） ---  设置IPv4和IPv6下的IP层首部生存时间，详细介绍见手册

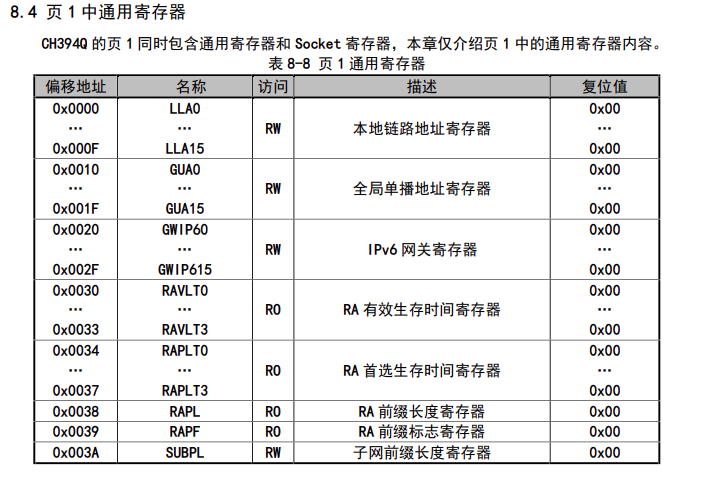

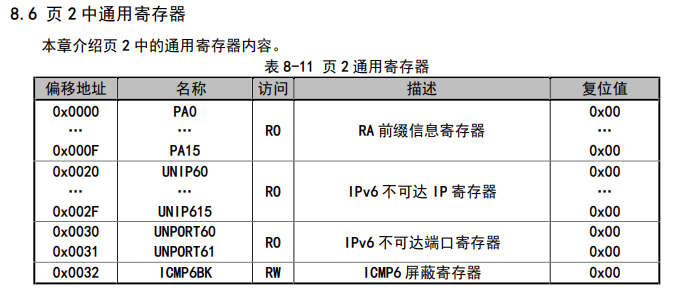

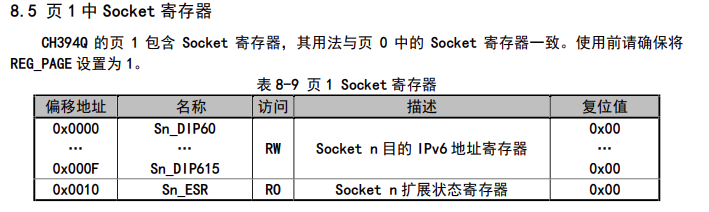

（3）新增页1和页2寄存器介绍





 对于这些寄存器的详细介绍和说明，请移步手册，本文不多赘述

 3.手册介绍看完后，实操如何使用？

测试程序：官网EVT中的例程，CH394Q_TCP_CLIENT例程（下载链接：CH394EVT.ZIP - 南京沁恒微电子股份有限公司）

测试工具：TCPIPDEBUG网络调试工具（下载链接：TcpIpDebug.ZIP - 南京沁恒微电子股份有限公司）

测试芯片：CH394Q

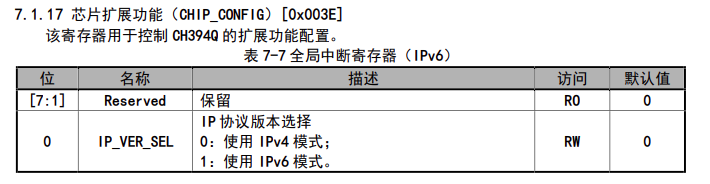

（1）开启IPv6



    i = CH394Q_Read(0x3E00);
    printf("IPV-:%x\r\n",i);

（2）设置本地链路地址和网关

    uint8_t link_local_addr[16] = {
        // fe80::5054:3
        0xfe, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
        0x00, 0x00, 0x00, 0x00, 0x50, 0x54, 0x00, 0x05,
    };
    uint8_t  CH394Q_GWIPAddr_IPv6[16] = {
             // fe80:1723::fe50:1
            0xfe, 0x80, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
            0x82, 0xea, 0x07, 0xff, 0xfe, 0xe1, 0x97, 0x76};    /* CH394Q 网关 */
    i = CH394Q_Read(0x3E00);
    printf("3IPV-:%x\r\n",i);
    Delay_Ms(100);
    if( i == 1)
    {
        CH394Q_Write(0x3f00,1);
        while(CH394Q_Read(0x3f00) != 1);//切到页1

        for(uint8_t i = 0; i < 16; i ++)
        {
            CH394Q_Write(0x000000 + (i << 8),link_local_addr[i]);
        }
//        CH394Q_Write(0x3f00,0);
//        while(CH394Q_Read(0x3f00) != 0);//切到页0
        Delay_Ms(1);
//        CH394Q_Write(0x3f00,1);
//        while(CH394Q_Read(0x3f00) != 1);//切到页1
        for(uint8_t i = 0; i < 16; i ++)
        {
            CH394Q_Write(0x002000 + (i << 8),CH394Q_GWIPAddr_IPv6[i]);
        }

        CH394Q_Write(0x3f00,0);
        while(CH394Q_Read(0x3f00) != 0);//切到页0

 （3）创建TCP客户端并发起连接

CH394Q_TCPClientSocketInit6(0,0x09,CH394Q_Port,DesIP_IPv6,DesPort_IPv6);  //参数中，0x09是新增TCP6模式

void CH394Q_TCPClientSocketInit6(uint8_t sockindex, uint8_t mode, uint16_t sourport, uint8_t *desip, uint16_t desport)
{
    CH394Q_Socket_Init(sockindex, mode, sourport);
    CH394Q_Socket_Connect6(sockindex, desip, desport);
    socketmode[sockindex] = TCPClient;
}

void CH394Q_Socket_Connect6(uint8_t sockindex, uint8_t *desip, uint16_t desport)
{
//   设置目的IP由常规的CH394Q_SetSn_DIP(sockindex, desip);函数转变为下面一段

    CH394Q_Write(0x3f00,1);
    while(CH394Q_Read(0x3f00) != 1);//切到页1
    for(uint8_t i = 0; i < 16; i ++)
    {
        CH394Q_Write(0x000008 + (i << 8),desip[i]);//socket0
    }
    CH394Q_Write(0x3f00,0);
    while(CH394Q_Read(0x3f00) != 0);//切到页0

//下面例程原代码保持不动
    CH394Q_SetSn_DPORT(sockindex, desport);
    CH394Q_SetSn_CTRL(sockindex, Sn_CTRL_CONNECT);
    while (CH394Q_GetSn_CTRL(sockindex));
}

 注释：为保证代码操作不出错，建议每次切换到页1或页2操作相应寄存器结束后，切回初始页0保证操作的正确性

（4）使用TCPIPDebug网络调试工具，创建一个IPv6服务器

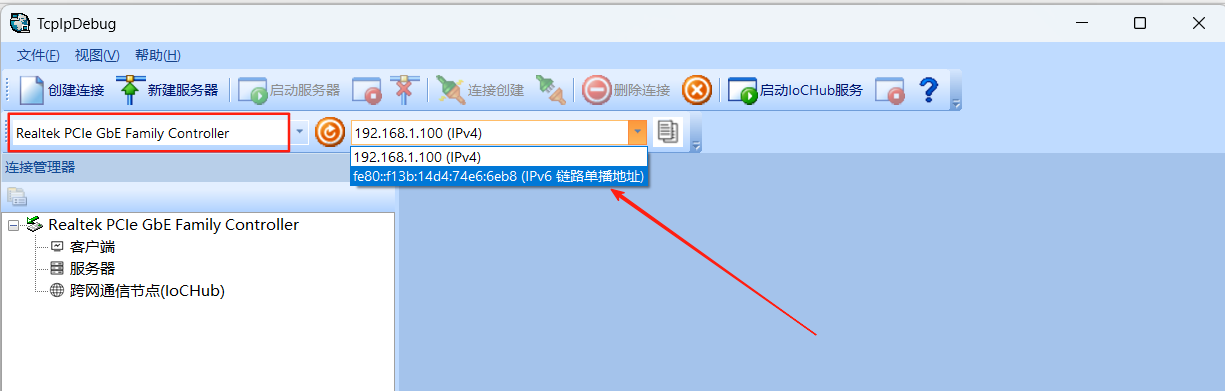

①选择和394相连的网卡，选择IPv6地址

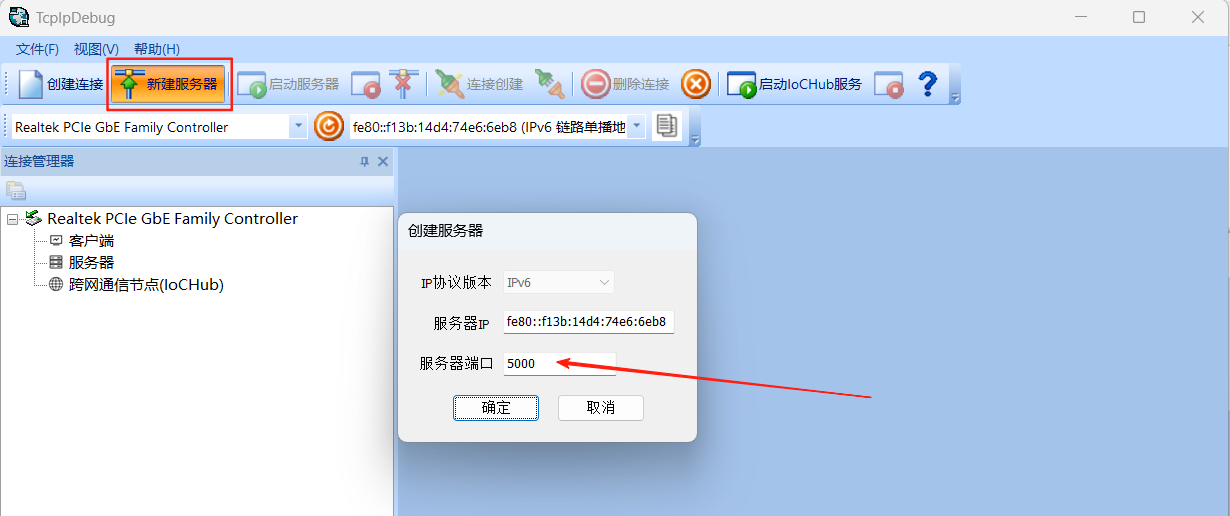

 ②点击创建服务器，填写对应的源端口号

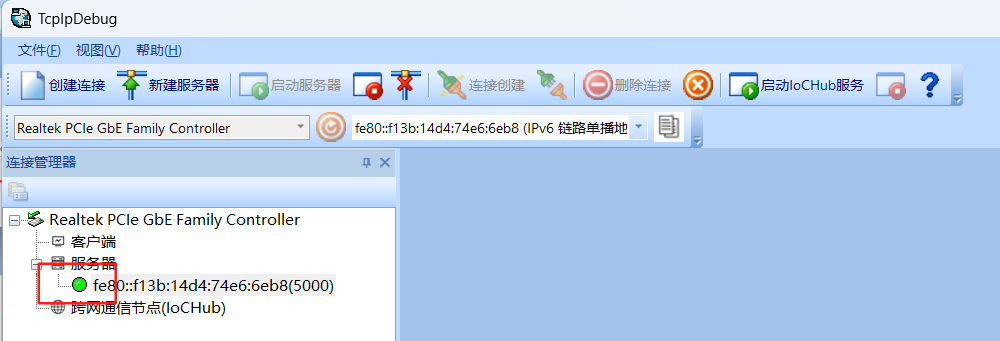

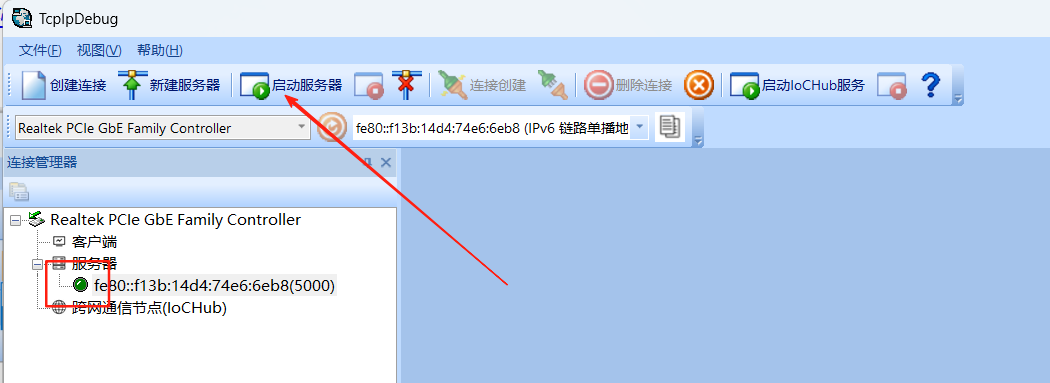

 ③创建后，服务器前的绿色圆形为灰色，点击启动服务器，当绿色圆形亮后，服务器打开成功
