CH394Q TCP 热拔插

测试硬件：CH32v307 + CH394Q开发板，直连电脑

网络调试工具：TCPIPDebug

1.如何判断网线何时断开？

因为CH394和CH395/CH392不同，他没有中断来指示PHY是否断开，所以只有通过两种途径来查询PHY的连接状态：

①查询硬件LINK脚（25脚）的电平状态，一般这个脚都是接到网口灯，低电平表示PHY已协商，高电平表示未连接

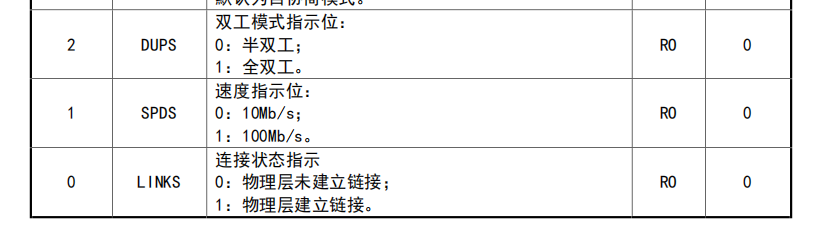

②查询芯片的PHY配置寄存器（0x002E）

该寄存器的bit[0]可以指示物理层是否建立链接

 2.如何操作实现功能

（1）写disconnect命令断开，拔掉网线再插上后，芯片发出FIN包，调试工具返回RST释放连接，芯片收到RST后进入断开中断。断开中断中重新开启socket和开启监听，客户端重新发起连接即可。

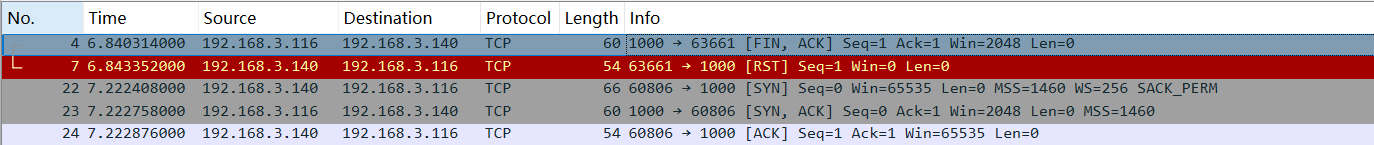

抓包如下：

代码：（可开启定时器，定时查询，延时可去掉）

        if((CH394Q_GetPHYStatus() & 0x01) == 0)
        {
            printf("DOWN\r\n");
            if(down_flag == 0)
            {
                printf("DOWN11\r\n");
                CH394Q_SetSn_CTRL(0, Sn_CTRL_DISCONNECT);
                while (CH394Q_GetSn_CTRL(0) != 0x00);
                down_flag = 1;
            }
            Delay_Ms(500);
        }
        else {
            printf("up\r\n");
            down_flag = 0;
            Delay_Ms(500);
        }

 （2）写close命令断开，芯片不会发任何包，直接关掉socket。所以不会进断开中断，需要代码做处理。拔掉网线再插上后，可直接建立连接

代码：

        if((CH394Q_GetPHYStatus() & 0x01) == 0)
        {
            printf("DOWN\r\n");
            if(down_flag == 0)
            {
                printf("DOWN11\r\n");
                CH394Q_SetSn_CTRL(0, Sn_CTRL_CLOSE);
                while (CH394Q_GetSn_CTRL(0) != 0x00);
                down_flag = 1;
                link_flag = 1;
            }
            Delay_Ms(500);
        }
        else {
            printf("up\r\n");
            if(link_flag == 1)
            {
                printf("up11\r\n");
                CH394Q_ReopenSocket(0);
                link_flag = 0;
                down_flag = 0;
            }
            Delay_Ms(500);
        }

（3）依据KeepAlive机制+超时实现断开

①利用协议栈自动发送keepAlive包

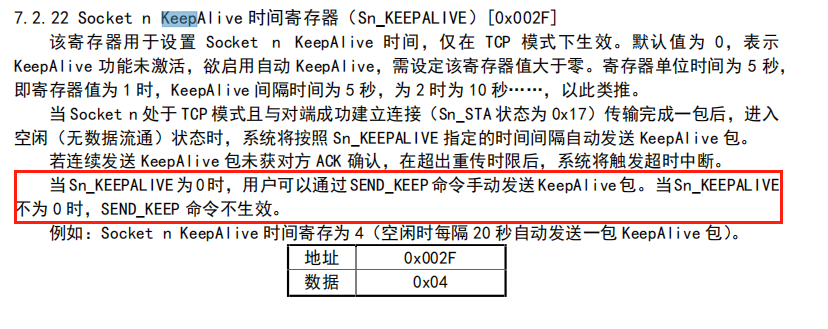

 功能介绍：

代码：

当芯片发出的keepAlive包对端没有回复且重传结束，则会触发超时中断，在超时中断里有重新打开socket和发起连接的动作，直到和服务器连上为止。（重传时间和次数可以依实际情况改变，注意394在tcp连接建立后，需要传输一包数据后keepAlive功能才会起效）

    CH394Q_SetSn_KEEPALIVE(0,1);////首先使能socket_0的keepAlive功能，这里的0代表socket0，1代表芯片每隔5秒发送一次keepAlive包

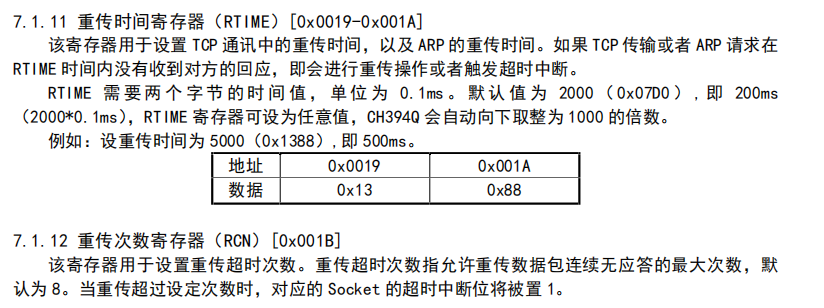

    CH394Q_SetRTIME(2000);//设置重传时间，200ms
    CH394Q_SetRCNT(2);//设置重试次数，2次

　　//超时中断里调用ReopneSocket重新打开socket
    if (Sn_INT_state & Sn_INT_TIMEOUT)
    {
        printf(" TIMEOUT\r\n");
        CH394Q_SetSn_INT(sockindex, Sn_INT_TIMEOUT);
        if (socketmode[sockindex] != UDP)
        {
            while (CH394Q_GetSn_STA(sockindex) != 0x00);
            CH394Q_ReopenSocket(sockindex);
        }
    }

②手动发送keeplive

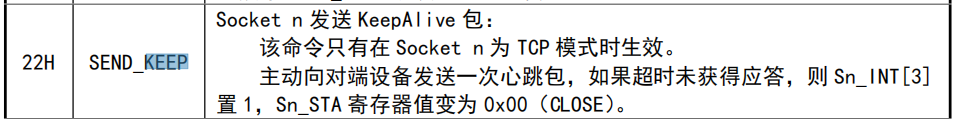

CH394还支持手动发送keepAlive包，即芯片主动向对端发送一次心跳包，如果超时未获得应答，则触发超时中断（这种方式一样，也要传输一包后再去调用下面代码才会发出keepAlive包）

 代码：

                CH394Q_SetSn_CTRL(0, Sn_CTRL_SEND_KEEP);
                while (CH394Q_GetSn_CTRL(0));
