CH390 强制PHY工作模式说明

对于CH390 PHY的操作，我们根据例程的流程一起看一下：

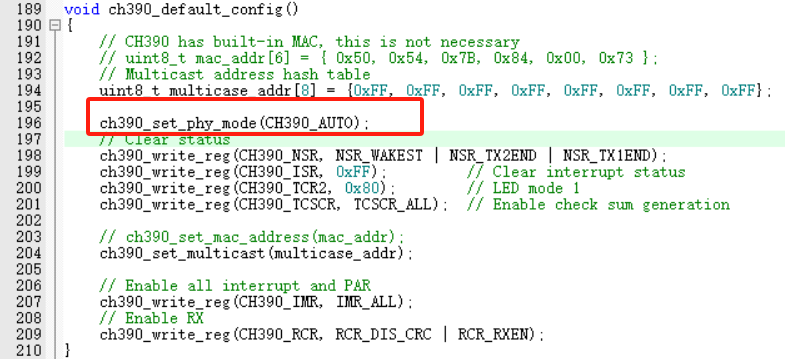

首先，例程中的main主函数里，在 ch390_default_config()；函数中有对PHY的工作模式配，默认都是配置为自协商模式

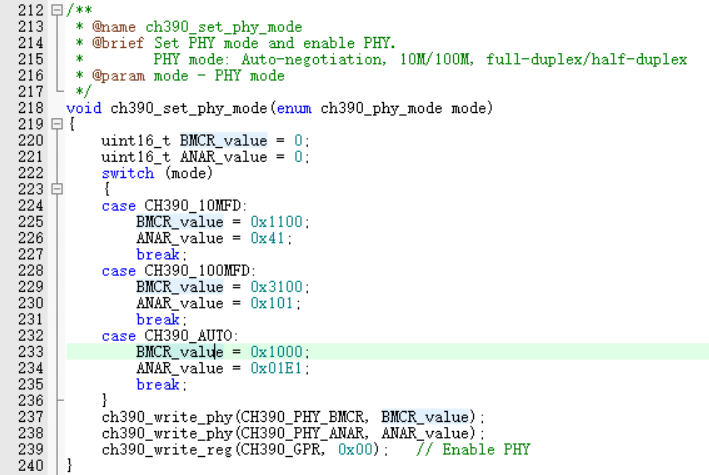

那么实际进入到ch390_set_phy_mode()；这个函数中看一下：

 可以看到这个函数中主要是对CH390_PHY_BMCR（0x00）、CH390_PHY_ANAR（0x04）、CH390_GPR（0x1F）这三个寄存器进行操作



以自协商为例，例程中

BMCR_value = 0x1000 = 0001 0000 0000 0000
ANAR_value = 0x01E1 = 0000 0001 1110 0001

对照CH182手册中的寄存器描述，可以看到在：

《控制寄存器（BMCR寄存器）》中开启了自协商功能并且在《自动协商功能寄存器（ANAR）》开启了PHY的对应协商功能；最后将通用寄存器（GPR）的bit[0]置0，即启动PHY的电源开始工作。



再比如有些情况，CH390对端接的设备必须要求强制为百兆全双工，那么390端就不能用自协商模式，因为由于并行检测的机制，这样做最终会协商为半双工的模式，影响通信，细节此处不做过多描述，感兴趣可以自行查找并行检测相关资料。

所以我们就需要将390端也设置为强制百兆全双工的模式去和对端进行PHY的协商。



那么是如何操作的呢？如下：

BMCR_value = 0x2100  //代表将自协商关闭，设置PHY的工作速度为100M，工作模式为全双工

ANAR_value = 0x101   // 代表将支持10M的功能关掉，仅开启支持百兆全双工

此种设置下，就已经将390的PHY设置为强制百兆全双工的模式。



但是这样设置后，PHY的极性和线序并不会自动翻转，可能会导致PHY有出现会link不上的情况，此时就需要手动去翻极性和线序，用来匹配对端从而达到PHY协商link成功的目的

如下，出现link不上的现象后，定期执行下方的四组代码进行手动翻转即可。

 1     ch390_write_phy(0x1f, 0);
 2     ch390_write_phy(28, 0x00);//MDIX 极性置0
 3
 4     ch390_write_phy(0x1f, 0);
 5     ch390_write_phy(28, 0x02);//MDIX 极性置0
 6
 7     ch390_write_phy(0x1f, 0);
 8     ch390_write_phy(28, 0x08);//MDI 极性置1
 9
10     ch390_write_phy(0x1f, 0);
11     ch390_write_phy(28, 0x0A);//MDI 极性置1
