CH182H2 VS RTL8201F 对比说明

1.CH182H2简介

（1）概述

　　CH182H2是一款支持Auto-MDIX 的工业级10/100M以太网PHY 收发器。CH182H2内部包括物理编码子层（PCS）、物理介质接入层（PMA）、双绞线物理介质相关子层（TP-PMD）、10BASE-TX 编码器/解码器、双绞线介质连接单元（TPMAU）、MII 和 RMII 接口等以太网 Transceiver 功能所需的模块。

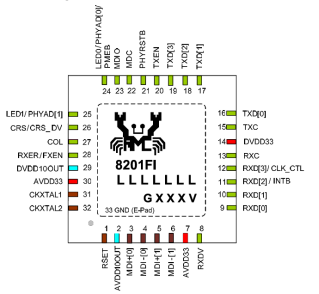

（2）引脚排布

CH182H2和RTL8201F均是QFN32封装，引脚基本兼容。





2.CH182H2与RTL8201F性能对比

下表为CH182H2与RTL8201F性能参数对比：

参数                         芯片	CH182H2	RTL8201F
IEEE802.3协议	支持	支持
MII/RMII模式	支持	支持
Auto-MDIX	支持	支持
PHY自协商	支持	支持
全双工/半双工	支持	支持
WOL网络唤醒	支持	支持
INT中断功能	支持	支持
外部50MHz时钟输入	支持	支持
50欧阻抗匹配电阻	内置	内置
25M晶振所需匹配电容	内置12pf	需外置
I/O接口电源	3.3V、2.5V或1.8V	3.3V
传输距离	120米	--
工作温度	-40 - 85℃	-40 - 85℃



3.CH182H2与RTL8201F硬件设计对比

下两图是关于CH182H2与RTL8201F关于RMII接口应用电路对比：



CH182H2在进行硬件电路设计时需要注意：

(1) CH182H2的1脚直接接地，无需串接2.49K电阻

(2) CH182H2的2脚接1uf对地电容，RTL8201则为0.1uf对地电容，调整器件。

(3) CH182H2已内置了晶体 X1 的部分振荡电容，C7 和 C8 可以根据晶体参数调节。对于负载电容为 12pF 的 X1，无需 C7 和 C8；对于负载电容为 20pF 的 X1，C7 和 C8 建议各15pF。



4.CH182H2 MII接口和RMII接口完整应用电路图

MII接口应用电路图：





RMII接口应用电路图：





在电路图设计时，除去前面第3节提到内容，有关网口部分，图示T1 是 ethernet 网络变压器，其中心抽头分别通过电容 C9/C10 接地，不要接任何电源，并且CH182 已内置以太网 50Ω阻抗匹配电阻，外部不要再接 49.9Ω或 50Ω电阻，等效于电压驱动。

CH182 支持免网络变压器、电容隔离的以太网应用。
