CH395A对比CH395Q & CH395P对比CH395L

PS:本文中，CH395F、CH395A、CH395P统称新版，CH395Q、CH395L统称旧版

CH395F/CH395A/CH395P手册：CH395DS1.PDF - 南京沁恒微电子股份有限公司

CH395F：QFN32封装

CH395A/Q：LQFP64M封装（395A是对395Q的迭代升级产品）

CH395P/L：LQFP128封装  （395P是对395L的迭代升级产品）

新设计建议使用更小封装QFN32的CH395F，主推。

1.新版相对旧版的优势

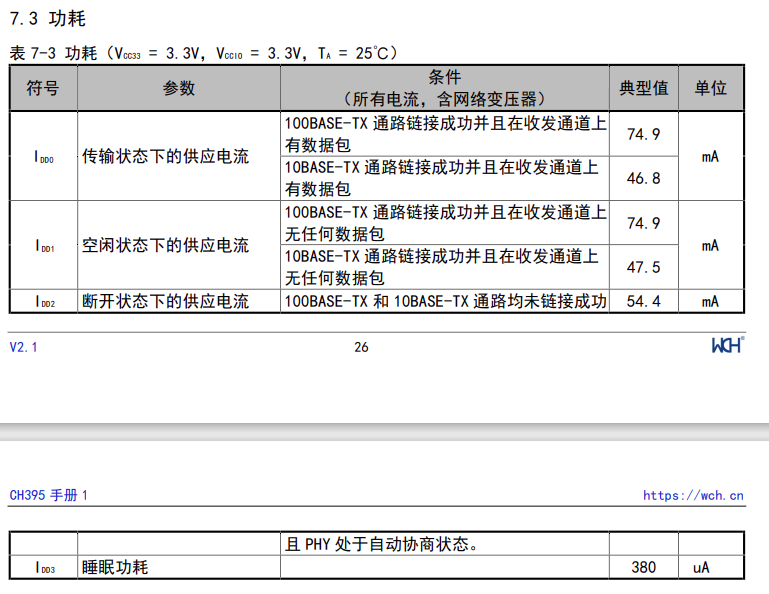

（1）功耗明显更优，见下图（新版）

（2）新版的三颗芯片均支持并口，串口，spi，旧版的395Q仅支持串口和spi，395L支持串口，并口和spi

（3）接口速度更快（并口、串口、spi）

串口：串口波特率至高支持到10M（CH395F串口还支持 RS485 收发自动切换，支持硬件流控）

SPI：主频120M，4分频SPI，多socket，双向可以到33Mbps（收+发，收和发都是16.7Mbps左右）

　　   主频80M，2分频SPI，多socket，双向可以到38Mbps（收+发，收和发都是19.2Mbps左右）

　　   单向发送27Mbps左右（单个socket）

　　   单向接收12Mbps左右（单个socket）

并口：（测试环境：主控为CH32v307，主频144M）

　　　　收+发最大40Mbps（多个socket同时收发）

　　　　单向发送最大25Mbps（单socket）

　　　　单向接收9Mbps（单socket）

注：上述并口速度是在主频144M测出来，如果需要更快的速度可以提高主频后并更改相关并口时序参数

2.引脚区别

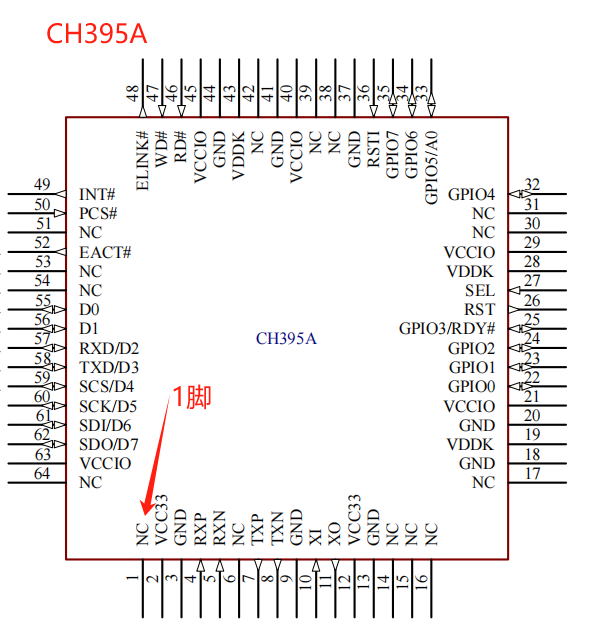

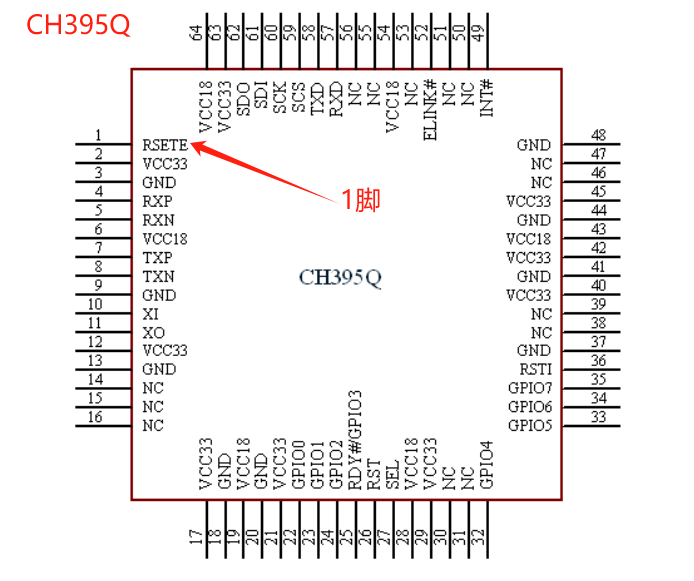

① CH395A 和 CH395Q 引脚对比（下面编号代码为芯片引脚序号，棕色字体为395A替换395Q的具体操作）

引脚图：





1：                                 原CH395Q需接12~18K电阻到地； 现CH395A为NC脚 （1脚接的电阻不焊接就可以，无需改PCB）

2、12：                         原CH395Q的3.3v电源输入，需接0.1uf对地电容； 现CH395A的3.3v电源输入，需接0.1uF并联10uF或4.7uF对地电容，贴近芯片放置。(这2个引脚对应的对地电容值改为4.7uF)

17、42：                        原CH395Q的3.3v电源输入； 现CH395A为NC脚　　　　（无需改动）

21、29、40、45、63：  原CH395Q的3.3v电源输入； 现CH395A为VCCIO脚　　（无区别，无需改动）

6、54、64：                   原CH395Q为1.8v电源输入； 现CH395A为NC脚 　　　  （去掉1.8V的LDO，这三个脚对应的对地电容不焊接）

19：                                原CH395Q为1.8v电源输入； 现CH395A为VDDK脚，需外接1uF的对地电容，贴近芯片放置。（去掉1.8V的LDO，这个引脚对应的对地电容值改为1uF）

28、43：                        原CH395Q为1.8v电源输入； 现CH395A为VDDK脚，需外接0.1uF的对地电容，贴近芯片放置 （去掉1.8V的LDO，这2个引脚对应的对地电容值改为0.1uF）

48：                                原CH395Q为GND脚； 现CH395A为ELINK#脚　（CH395A芯片中，输出脚，用以指示PHY是否link上，客户按需使用即可，一般接RJ45的绿灯）　　　

52： 　　　　　　　　  原CH395Q为ELINK#脚； 现CH395A为EACT#脚（CH395A芯片中，输出脚，用以是否有载波感应信号，客户按需使用即可，一般接RJ45的黄灯）

46，47，50，55，56： 　　　　原CH395Q为NC脚； 现CH395A为并口功能脚　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　   （如果需要用到并口，按需连接，用不到并口无需改动）

57，58，59，60，61，62： 　　原CH395Q为串口和spi脚；现CH395A同样也是串口和SPI脚，但是当接口模式为并口时，这6个脚复用为并口功能脚　　　　　　　　（如果需要用到并口，按需连接，用不到并口无需改动）

33：　　　　　　　　　原CH395Q的GPIO_5功能脚；现CH395A为复用脚，当接口模式选择并口时，变为并口功能脚，当接口模式为串口或spi时，变为GPIO_5功能脚（如果需要用到并口，按需连接，用不到并口无需改动）

PS：CH395F因为也是小封装并且集成了并口，所以也存在部分并口功能脚和其他引脚复用的情况，使用时需注意，本文不另做指出。

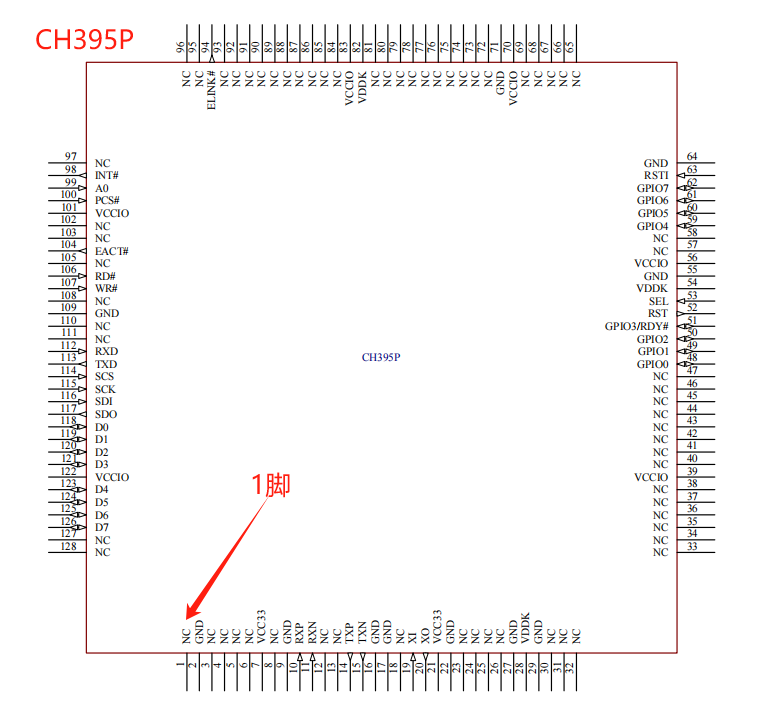

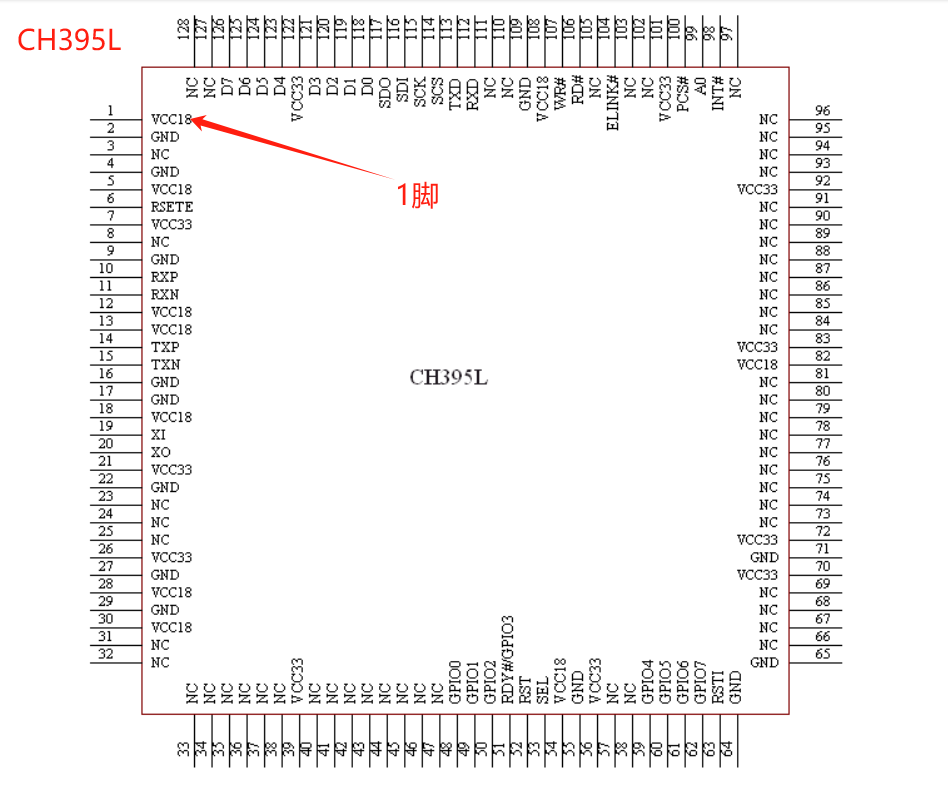

② CH395P 和 CH395L 引脚对比（下面编号代码芯片引脚序号，棕色字体为395P替换395L的具体操作）

引脚图：





6：                                 　　原CH395L需接12~18K电阻到地； 现CH395P为NC脚 （1脚接的电阻不焊接就可以，无需改PCB）

7，21：                         　　  原CH395L的3.3v电源输入，需接0.1uf对地电容； 现CH395P的3.3v电源输入，需接0.1uF并联10uF或4.7uF对地电容，贴近芯片放置。(这2个引脚对应的对地电容值改为4.7uF)

26，72，92：                        原CH395L的3.3v电源输入； 现CH395P为NC脚　　　　（无需改动）

4，65：   　　　　　　　　  原CH395L为GND脚； 现CH395P为NC脚　　　　　　  （无需改动）

39，56，70，83，101，122：  原CH395L的3.3v电源输入； 现CH395P为VCCIO脚　　（无区别，无需改动）

1，5，12，13，18，30，108：                   原CH395L为1.8v电源输入； 现CH395P为NC脚 　　　  （去掉1.8V的LDO，对应的对地电容不焊接）



28：                                 原CH395L为1.8v电源输入； 现CH395P为VDDK脚，需外接1uF的对地电容，贴近芯片放置。（去掉1.8V的LDO，这个引脚对应的对地电容值改为1uF）

54，82：                         原CH395L为1.8v电源输入； 现CH395P为VDDK脚，需外接0.1uF的对地电容，贴近芯片放置。（去掉1.8V的LDO，这2个引脚对应的对地电容值改为0.1uF）

94：                                  原CH395L为NC脚； 现CH395P为ELINK#脚　　　（CH395P芯片中，输出脚，用以指示PHY是否link上，客户按需使用即可，一般接RJ45的绿灯）　　　

104： 　　　　　　　　  原CH395L为ELINK#脚； 现CH395P为EACT#脚     （CH395P芯片中，输出脚，用以是否有载波感应信号，客户按需使用即可，一般接RJ45的黄灯）

3.其他区别

①网络差分线上的49.9欧阻抗匹配电阻，CH395A/P做了内置，无需再另行增加；原CH395Q/L需要外接。（PCB上这边电阻不焊接即可）

②使用CH395A/P时，变压器中心抽头应该过1uf电容到地，不接任何电源，原CH395Q/L需要接3.3v；（这边PCB需要改一下，原来接3.3v改为接电容到地）

③使用CH395A/P时，需要接25M的晶振，并且已经内置了12pf的匹配电容，对于本身负载电容要求为12pf的晶振，可以省掉两个电容，对于本身负载电容为20pf的晶振，负载电容建议各15pf；原CH395Q/L需要接30M晶振，且晶体本身要求的负载电容多大就接多大。　　　　　　　　　　　（无需改动，换晶振和电容即可）



综上，CH395A替换CH395Q 和 CH395P替换CH395L时 ，硬件会有一些区别，但从上面 棕色说明 来看，实际落实到PCB上，主要还是网口的中心抽头需要做改动，其余都是去器件或换器件的操作无需改PCB
