CH395 EEPROM+GPIO应用

注：本文中，CH395Q、CH395L统称旧版，CH395F、CH395A、CH395P统称新版

1.区别对比

（1）EEPROM功能

对比：

①旧版擦除eeprom后数据为0xFF，新版擦除eeprom后数据为0xF5

②旧版对于擦除、读以及写这三个操作没有具体操作时间上的要求，但新版有要求（见下图）

其余部分无区别。

（2）GPIO功能

 对比：
CH395F和CH395A，并口和GPIO口复用 部分引脚，如果选择并口，对应GPIO功能失效，同时GPIO寄存器的对应位无意义。

其余部分无区别。

2.注意事项

（1）对eeprom写操作前必须有擦除操作以此来将eeprom中的值恢复默认值（注意395的擦除是全擦）

（2）读写eeprom时，一次操作数据流不得大于64字节

（3）eeprom连续读、写、擦除操作需满足时序要求

3.代码实现

（1）EEPROM功能

    CH395EEPROMErase();//擦
    Delay_Ms(100);
    CH395EEPROMRead(0,test_buf1,4);//读是否擦除成功，即 读出来的数据是否为默认值
    for(int k = 0;k<4;k++)
    {
        printf("%x",test_buf1[k]);
    }
    printf("\r\n");
    Delay_Ms(100);
    CH395EEPROMWrite(0,test_buf,4);//擦除成功后写四字节数据
    Delay_Ms(100);
    CH395EEPROMRead(0,test_buf1,4);//写完再读，读出上一步写的内容，验证是否写成功
    for(int k = 0;k<4;k++)
    {
        printf("%x",test_buf1[k]);
    }
    printf("\r\n");

（2）GPIO功能

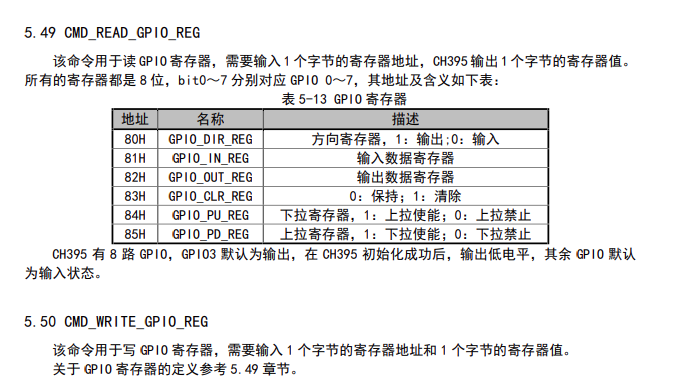

寄存器见下图

下方测试程序测试了GPIO_0和GPIO_5（所有GPIO寄存器有8位，bit0~7分别对应GPIO0~7）

实现的效果是，将GPIO脚设置为输出，GPIO_0和GPIO_5分别控制两个LED灯的亮灭5次；将GPIO脚设置为输入，读取GPIO脚电平

 /********输出测试********/
        CH395WriteGPIOAddr(0x80,0x21);//输出0010 0001
        CH395WriteGPIOAddr(0x85,0x21);//上拉
        CH395WriteGPIOAddr(0x82,0xDE);//初始输出一个低电平
        Delay_Ms(100);
        for(i=0;i<5;i++)
        {
          CH395WriteGPIOAddr(0x82,0x21);//0010 0001       /*演示GPIO的输出功能，控制LED等闪烁5次*/
          Delay_Ms(200);
          CH395WriteGPIOAddr(0x82,0x00);//0000 0000
          Delay_Ms(200);
        }
/********输入测试********/
        CH395WriteGPIOAddr(0x80,0xDE);    //输入1101 1110
        CH395WriteGPIOAddr(0x85,0x21);//上拉
        Delay_Ms(500);
        for(int j=0;j<50;j++)
        {
          i = CH395ReadGPIOAddr(0x81);                             /*获取当前GPIO状态*/
          printf("CurrentStatus : %2x \r\n",(UINT16)i);
          Delay_Ms(1000);
        }
