CH9121(无后缀) 和 CH9121A/T 差异对比
CH9121A/T 芯片手册:CH9121DS1.PDF - 南京沁恒微电子股份有限公司。
CH9121T比CH9121A多了一个流控功能,其余功能上无区别,9121T是tssop20封装,9121A和9121都是LQFP64M封装.
主推小封装的CH9121T.
1.CH9121A/T相对CH9121优势:
9121A/T串口波特率最高支持10M,而9121(无后缀)最高只能支持到921600;

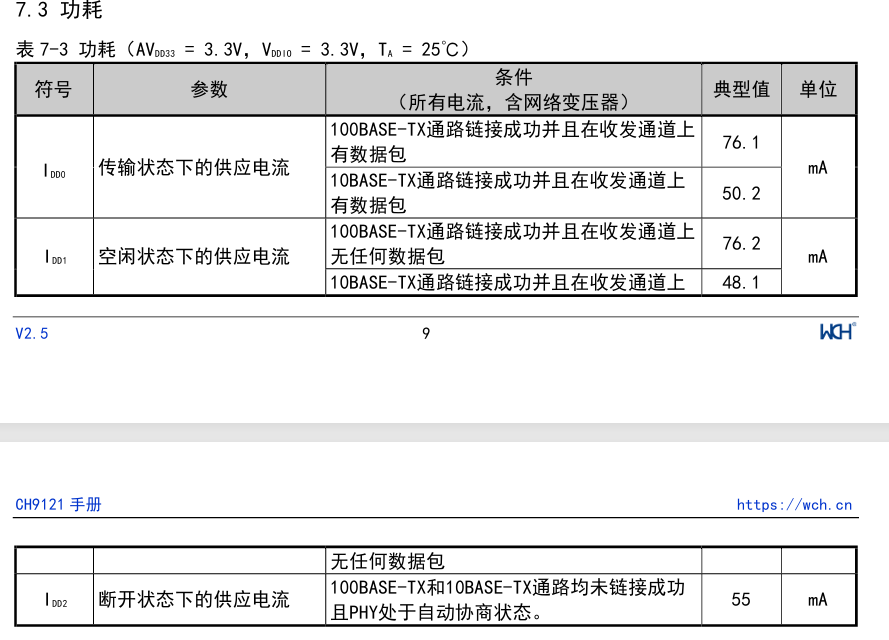

9121A/T 功耗相较CH9121低很多(下图为CH9121A/T相关功耗):

2.由于CH9121A和CH9121硬件封装都是LQFP64M,所以看一下引脚差异(下面编号代码为芯片引脚序号,棕色字体为9121A替换9121的具体操作)

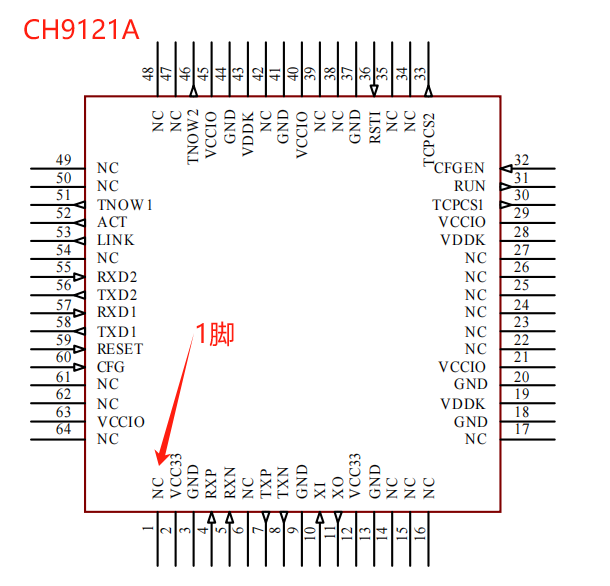

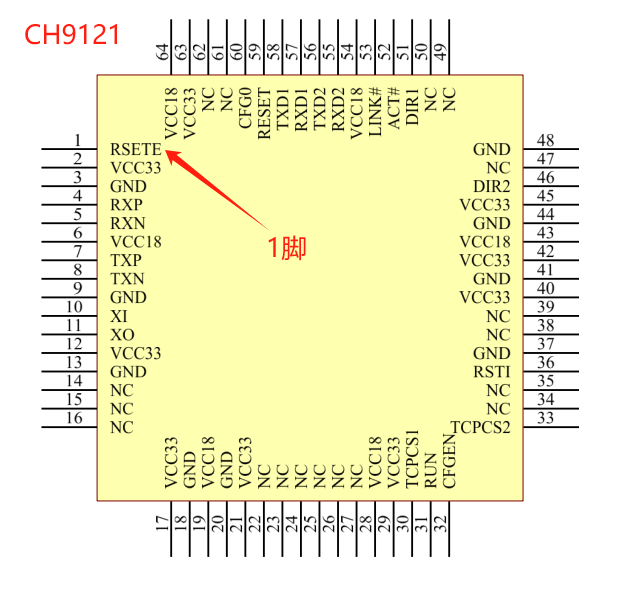

引脚图:


1: 原9121需接12~18K电阻到地; 现9121A为NC脚 (1脚接的电阻不焊接就可以,无需改PCB)
2、12: 原9121的3.3v电源输入,需接0.1uf对地电容; 现9121A的3.3v电源输入,需接0.1uF并联10uF或4.7uF对地电容,贴近芯片放置。(这2个引脚对应的对地电容值可以改为4.7uF)
17、42: 原9121的3.3v电源输入; 现9121A为NC脚 (无需改动)
21、29、40、45、63: 原9121的3.3v电源输入; 现9121A为VCCIO脚 (无区别,无需改动)
6、54、64: 原9121为1.8v电源输入; 现9121A为NC脚 (去掉1.8V的LDO,这三个脚对应的对地电容不焊接)
19: 原9121为1.8v电源输入; 现9121A为VDDK脚,需外接1uF的对地电容,贴近芯片放置。(去掉1.8V的LDO,这个引脚对应的对地电容值改为1uF)
28、43: 原9121为1.8v电源输入; 现9121A为VDDK脚,需外接0.1uF的对地电容,贴近芯片放置 (去掉1.8V的LDO,这2个引脚对应的对地电容值改为0.1uF)
48: 原9121为GND脚; 现9121A为NC脚 (无需改动)
3.CH9121和CH9121A/T 其他差异:
①网络差分线上的49.9欧阻抗匹配电阻,CH9121A/T做了内置,无需再另行增加;原9121需要外接。(PCB上这边电阻不焊接即可)
②变压器中心抽头应该过1uf电容到地,不接任何电源,原9121需要接3.3v;(这边PCB需要改一下,原来接3.3v改为接电容到地)
③需要接25M的晶振,并且已经内置了12pf的匹配电容,对于本身负载电容要求为12pf的晶振,可以省掉两个电容,对于本身负载电容为20pf的晶振,负载电容建议各15pf;原9121需要接30M晶振,且晶体本身要求的负载电容多大就接多大。 (无需改动,换晶振和电容即可)
综上,CH9121A替换CH9121时,硬件有一些区别,但从上面 棕色说明 来看,实际落实到PCB上,主要还是网口的中心抽头需要做改动,其余都是去器件或换器件的操作无需改PCB
