Altium Designer 21的使用——（七）如何从嘉立创瓢芯片原理图与封装

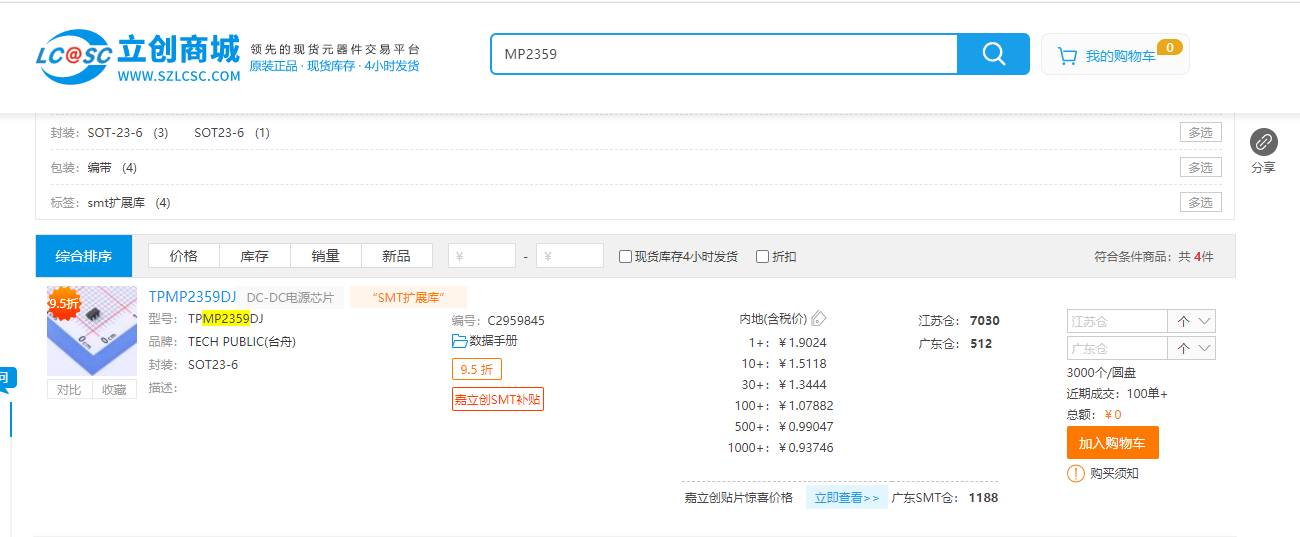

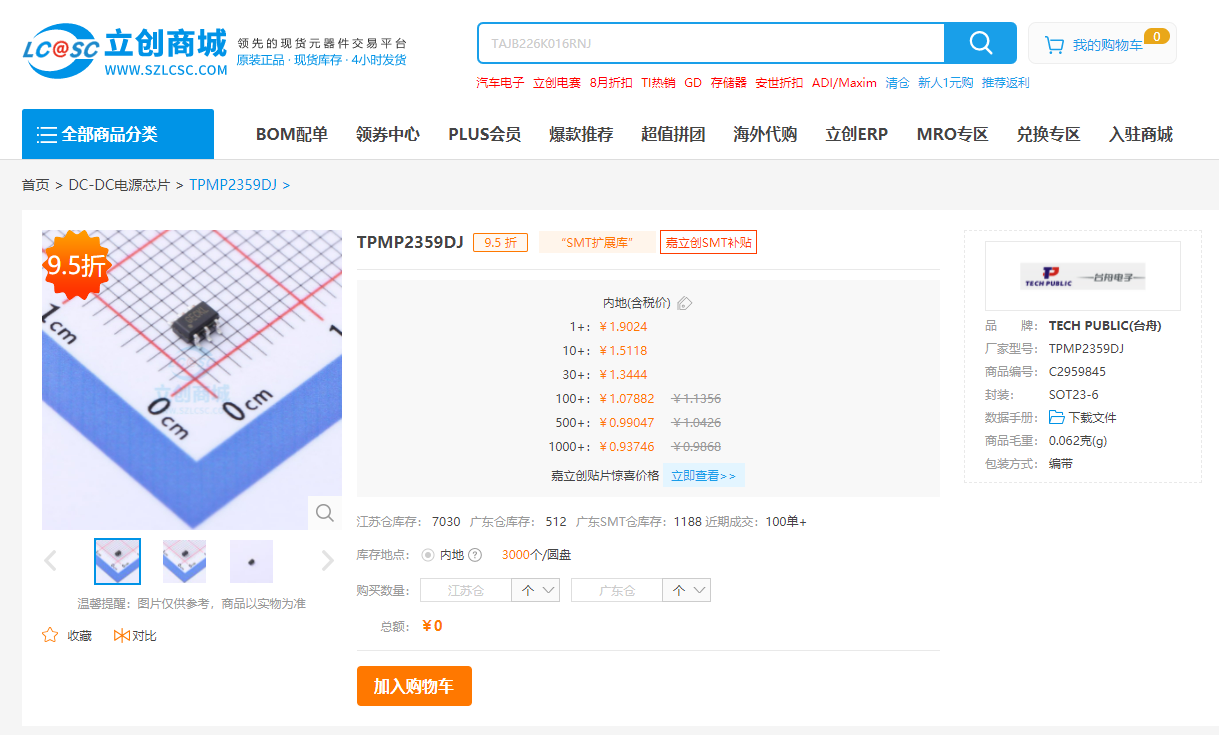

1.在立创商城搜索芯片



 2.点击进入选中芯片

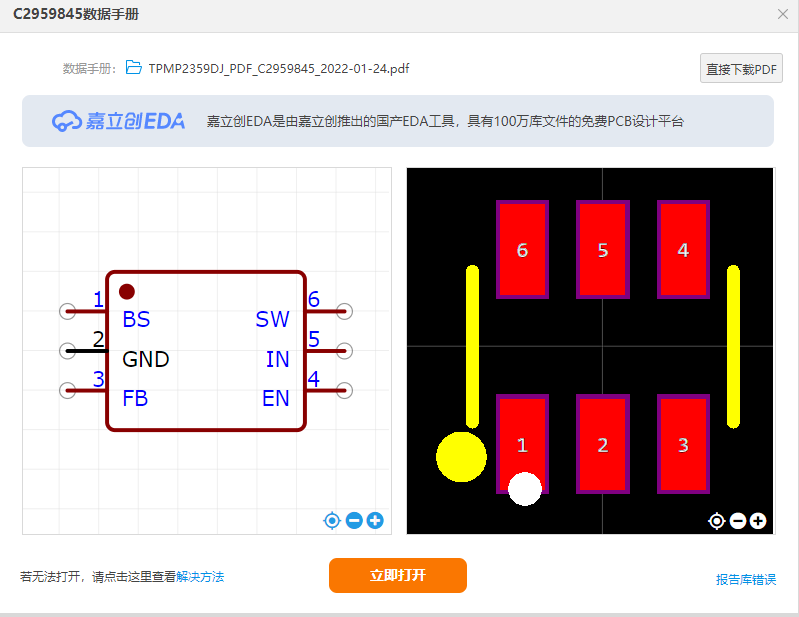

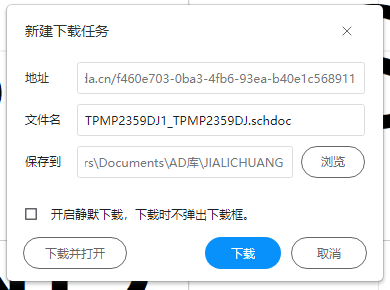

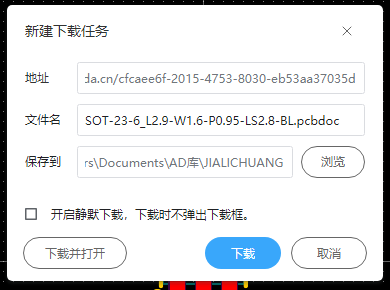

3.点击下载文件



 4.点击立即打开

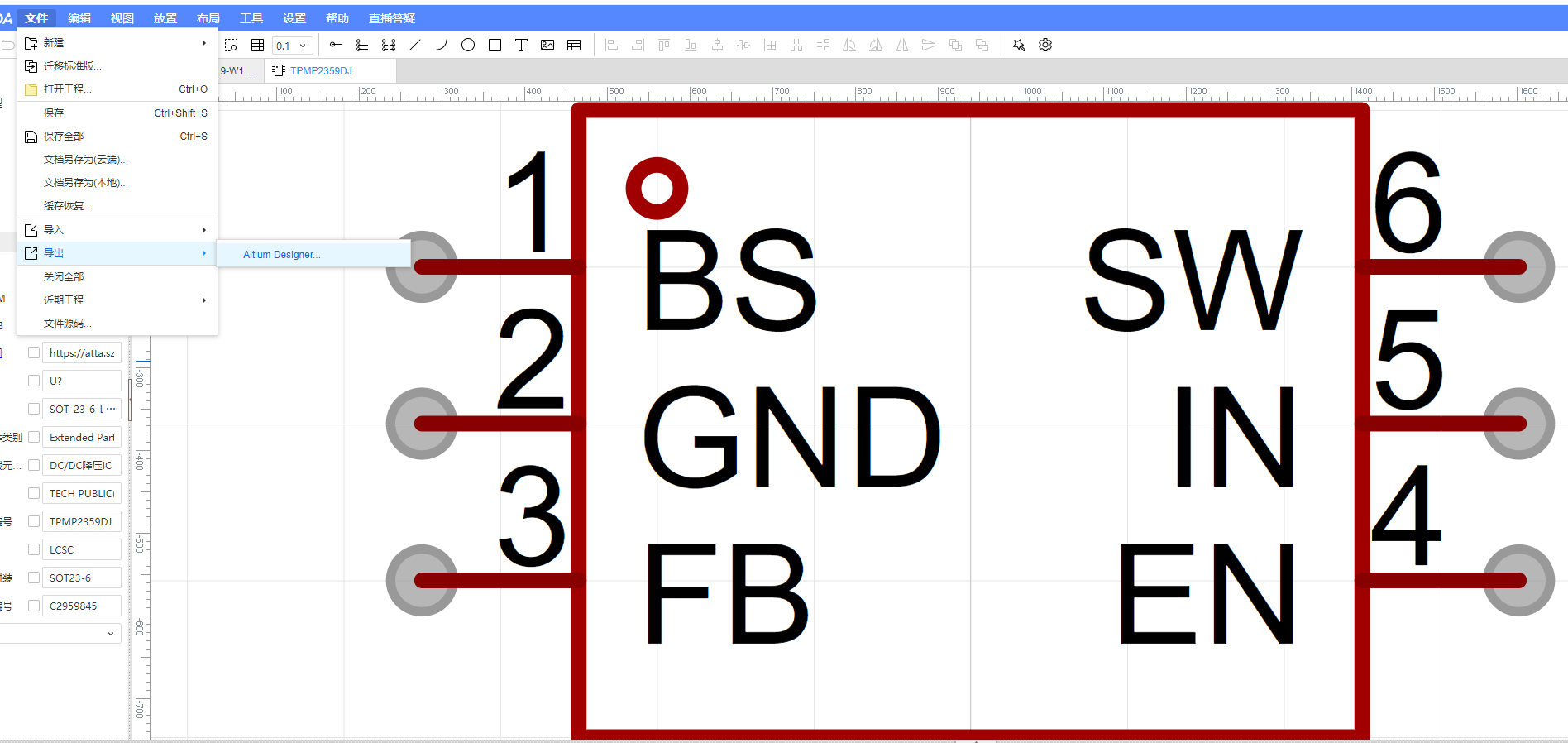

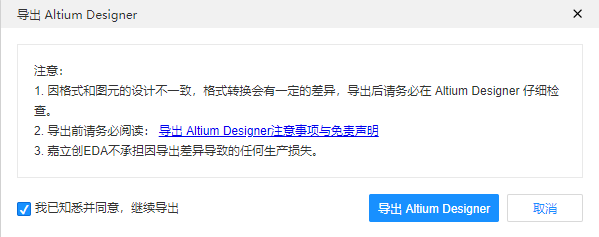

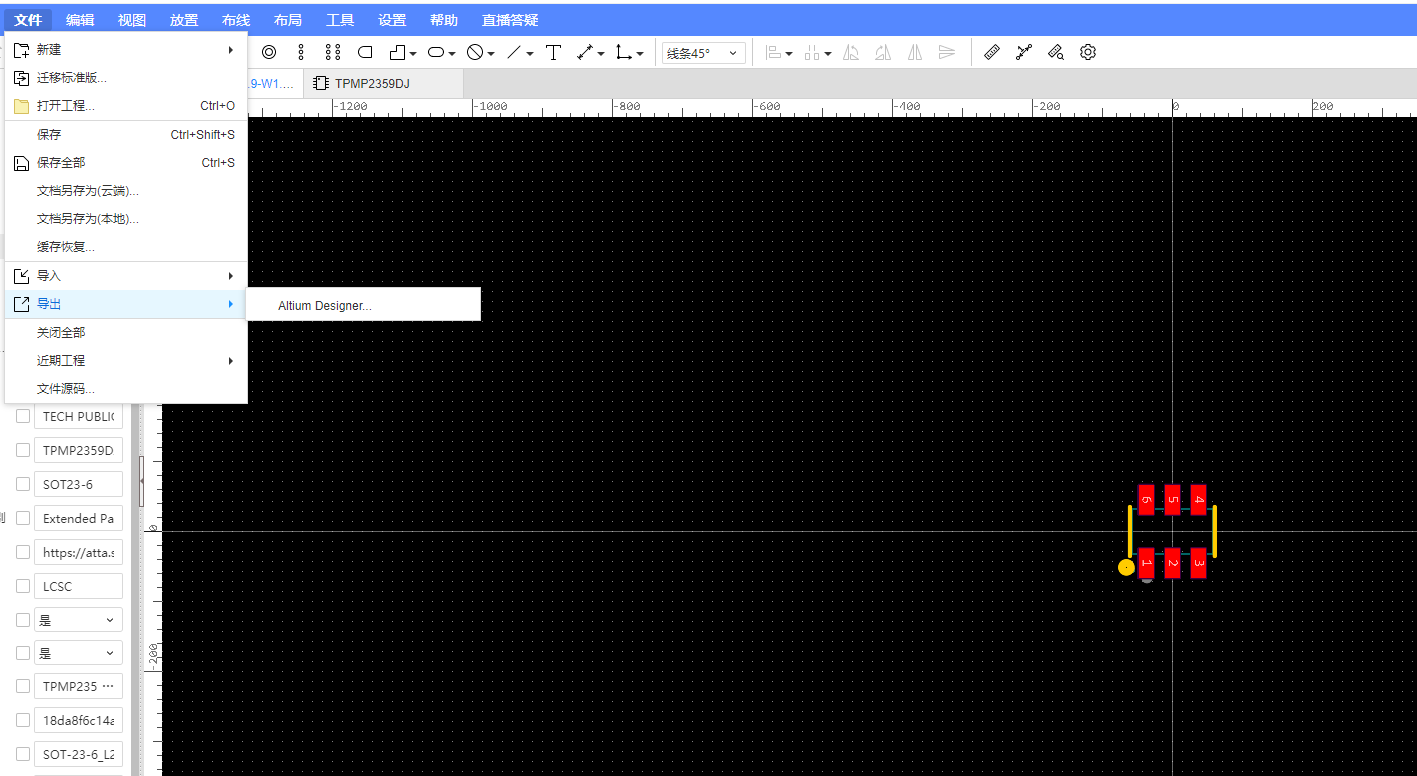

 5.导出原理图











 6.导出封装

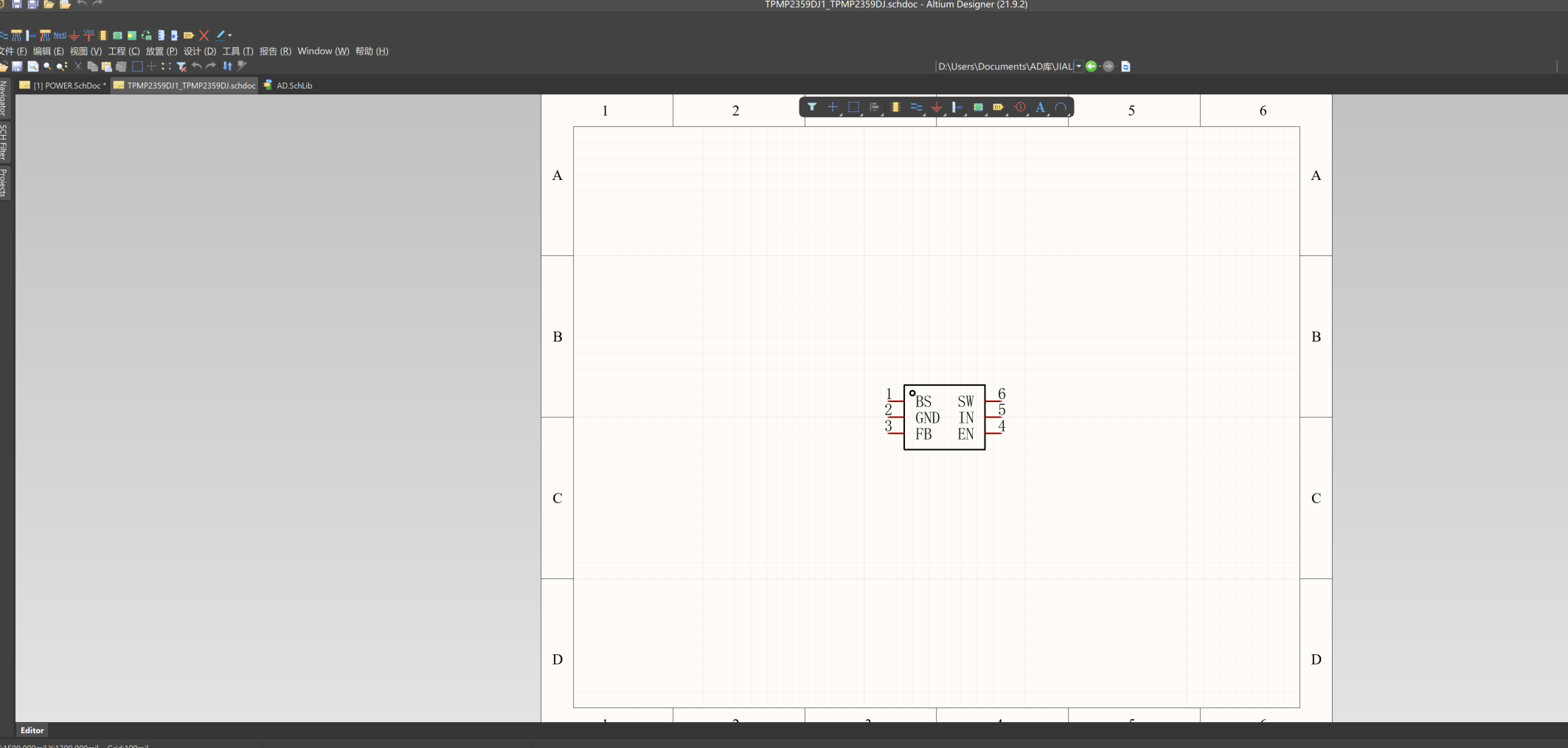

 7.打开导出的原理图与封装





 8.把原理图添加到自己的原理图库中

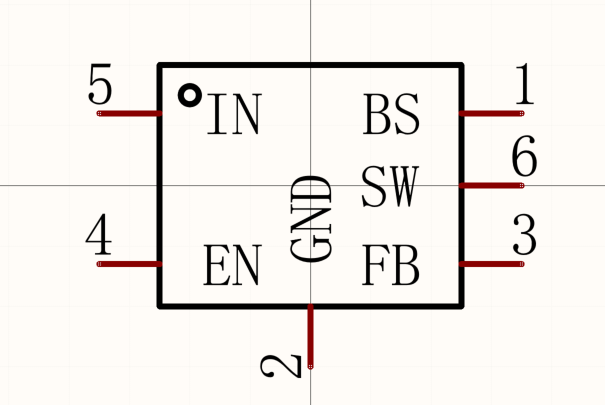

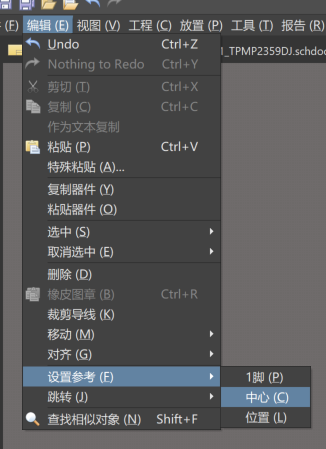

复制粘贴到原理图库，可修改管脚位置。

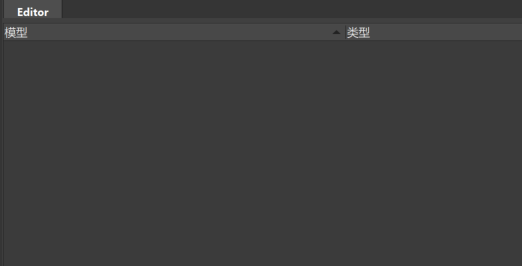

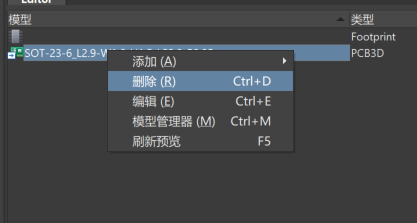

9.删除下面自带的模型

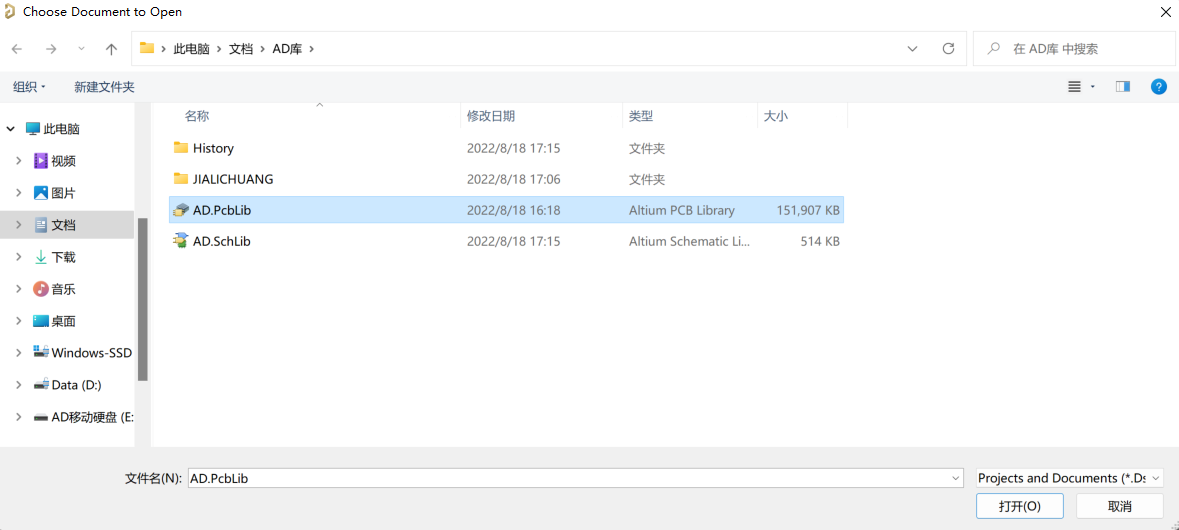

10.打开自己的封装库

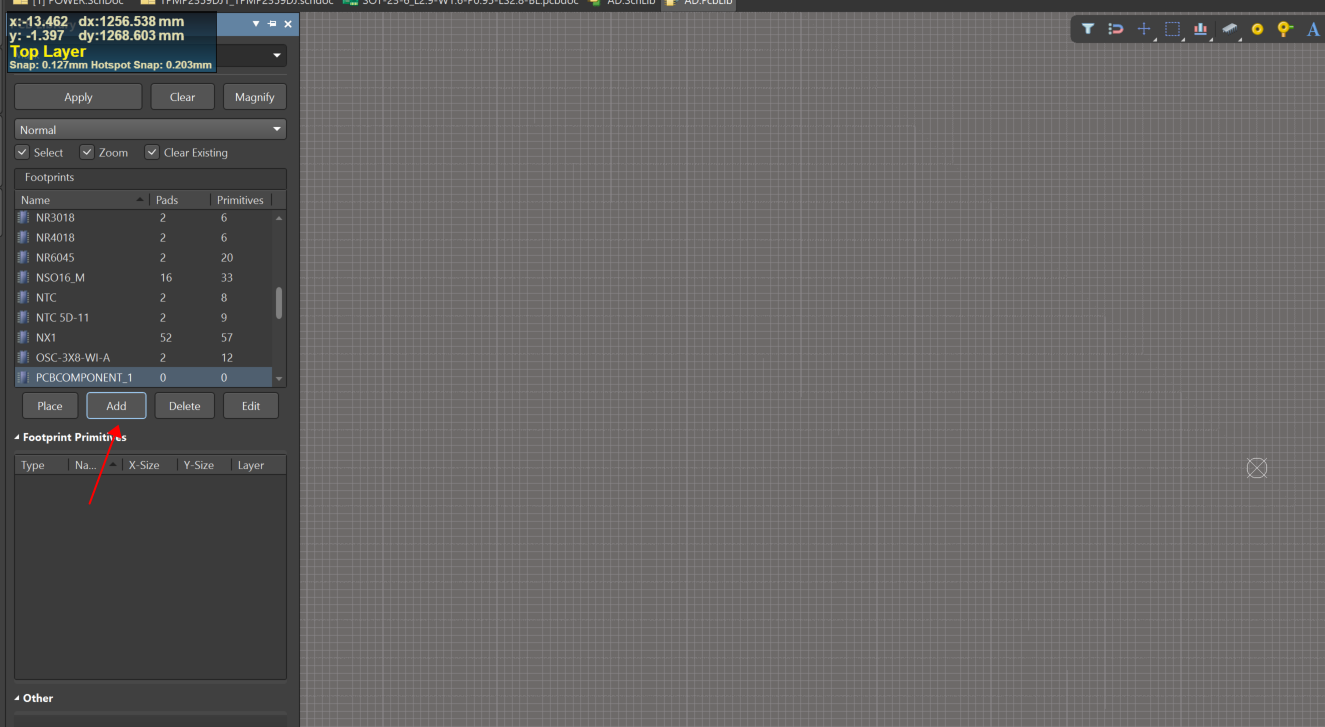

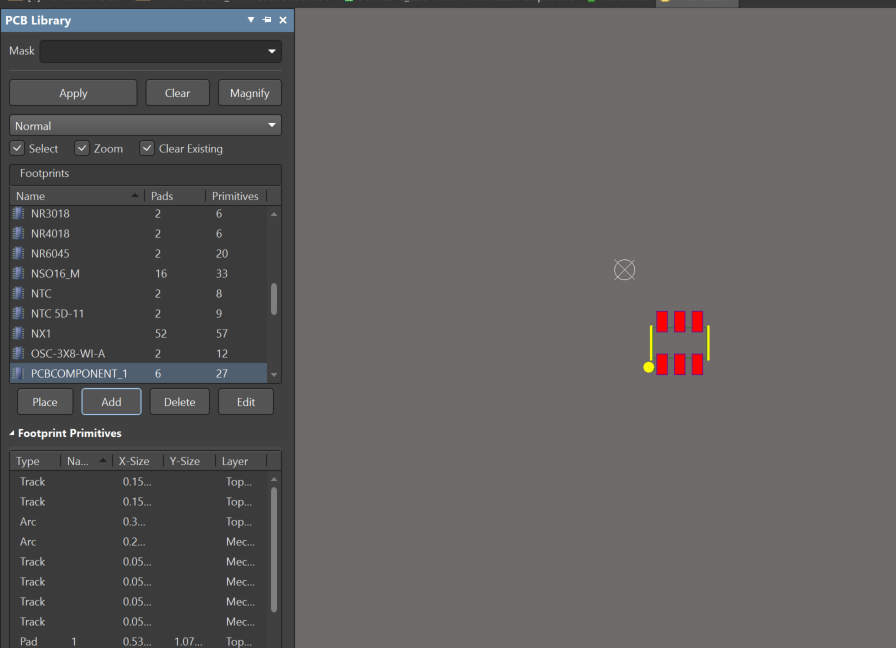

11.添加一个封装文件（Add）

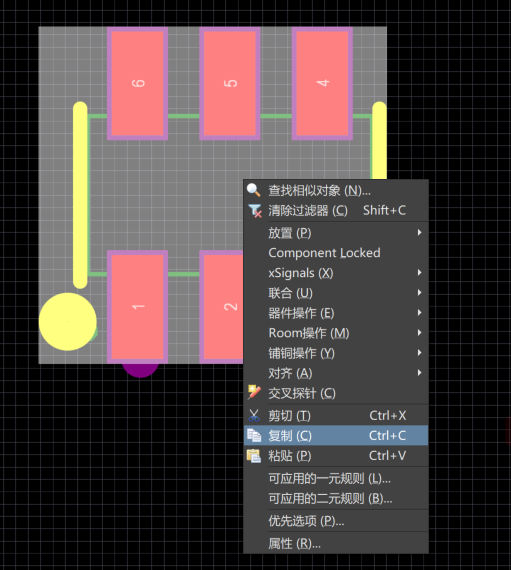

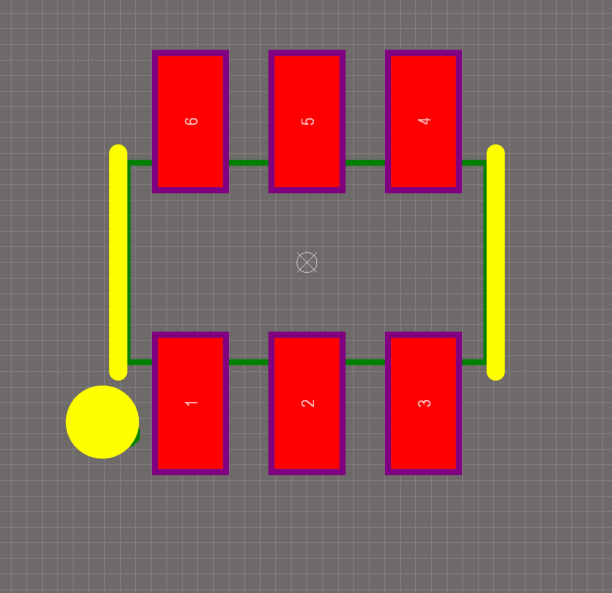

12.复制想要添加的封装

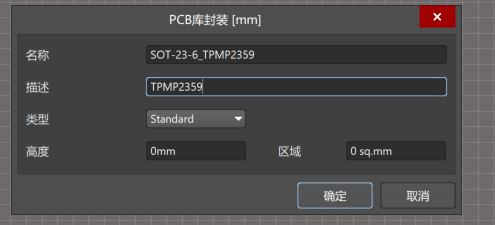

13.修改封装名字（双击封装文件）

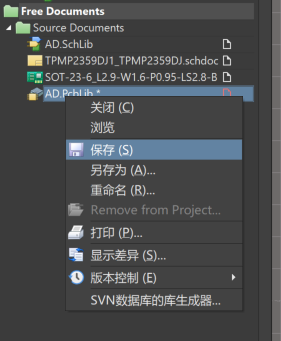

点击保存（很关键）

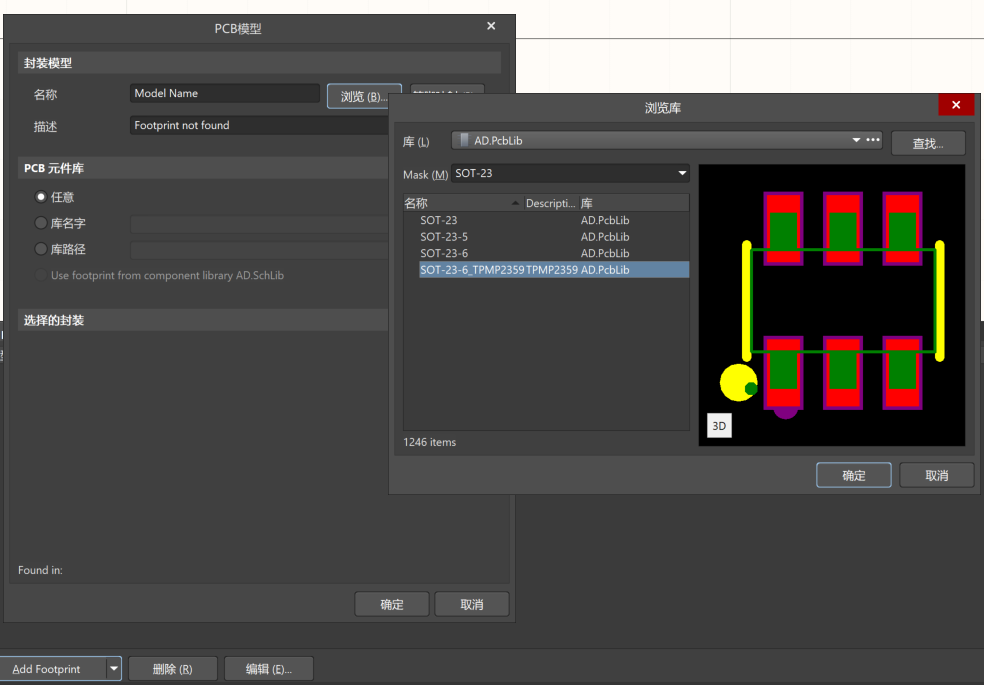

14.原理图中添加封装





 15.保存原理图库

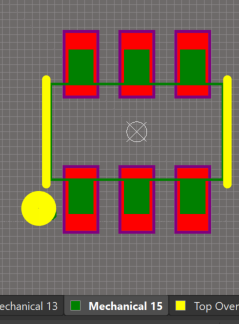

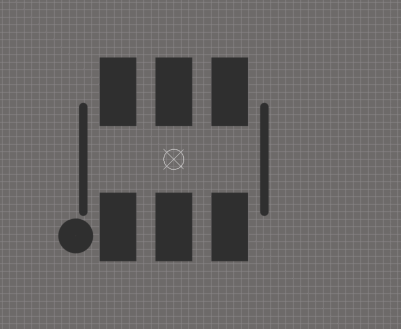

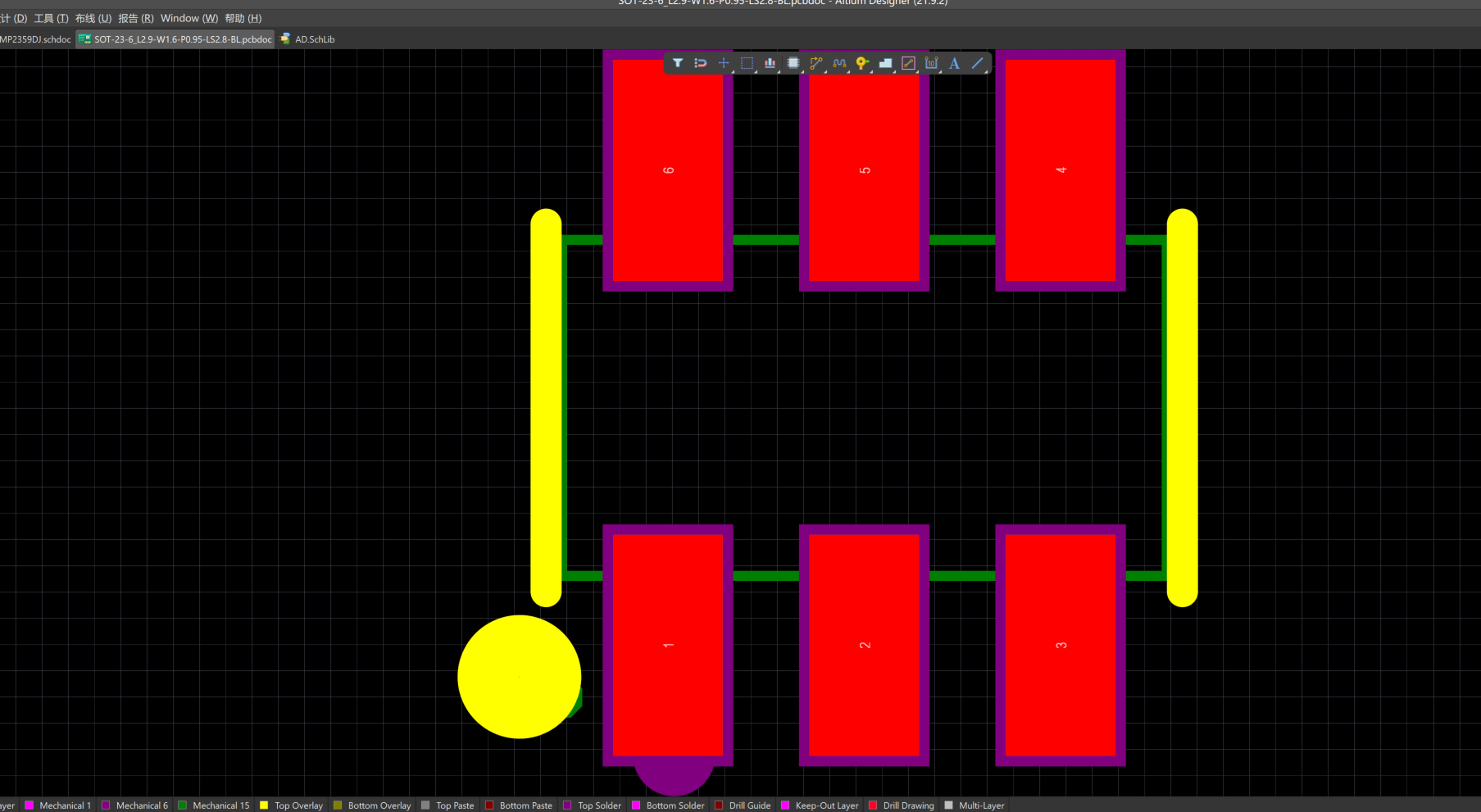

 16.删除不想要层的丝印

点击对应颜色层



Shift+s  只显示当前层丝印

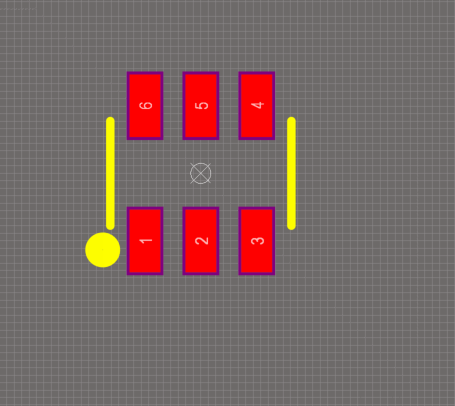

 选中删除





按2次Shift+s 显示所有层为止



 保存
