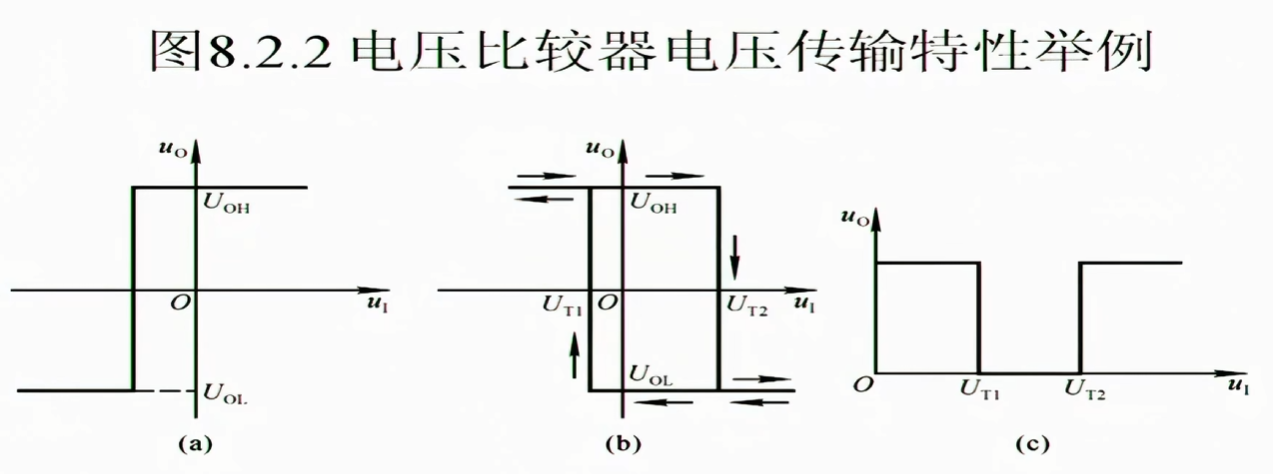

三种常见电压比较器：

（a）单限电压比较器

（b）滞回电压比较器

（c）双限电压比较器

image-20250220192934975

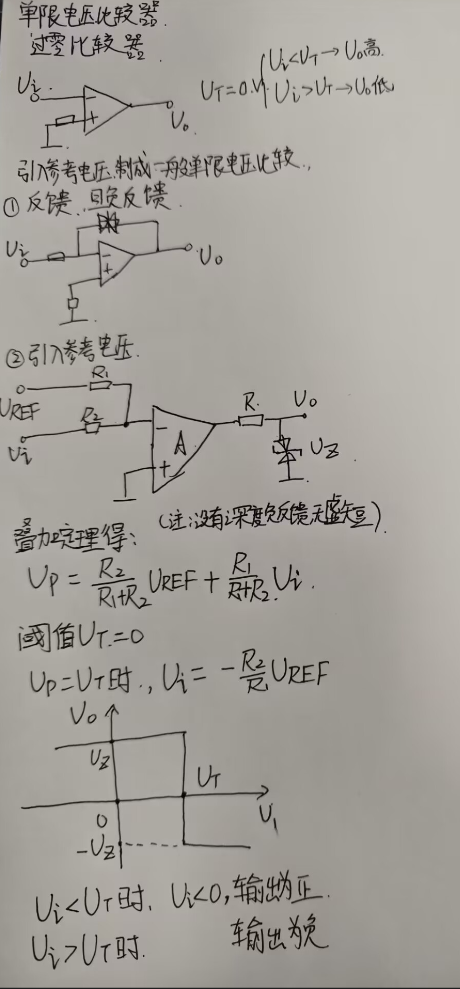

过零单限---------->普通单限比较器思路

image-20250220193158124

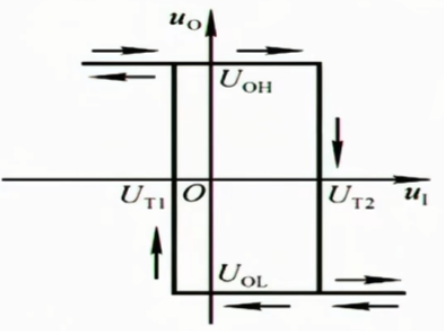

滞回电压比较器的话，很明显两个阈值不同，因此需要构造两个回路。Worth noting，明显阈值也和输出的状态有关，如果输出为正的电压，那么回路的阈值是UT2，如果输出为负的电压，那么回路的阈值是UT1，这种输出影响输入，很容易想到反馈。

image-20250220193706471

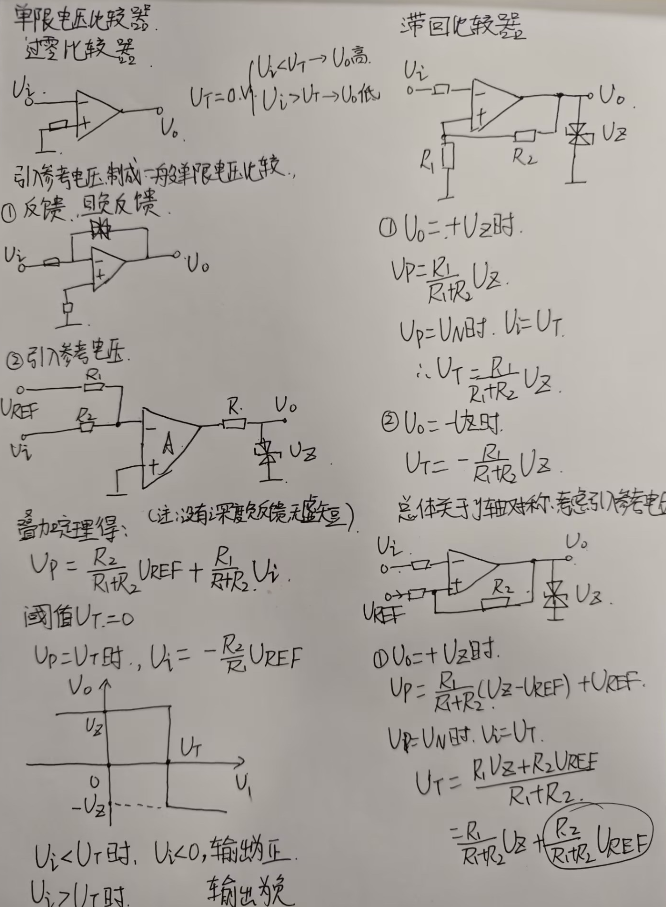

右侧是滞回比较器的笔记

image-20250220195204934

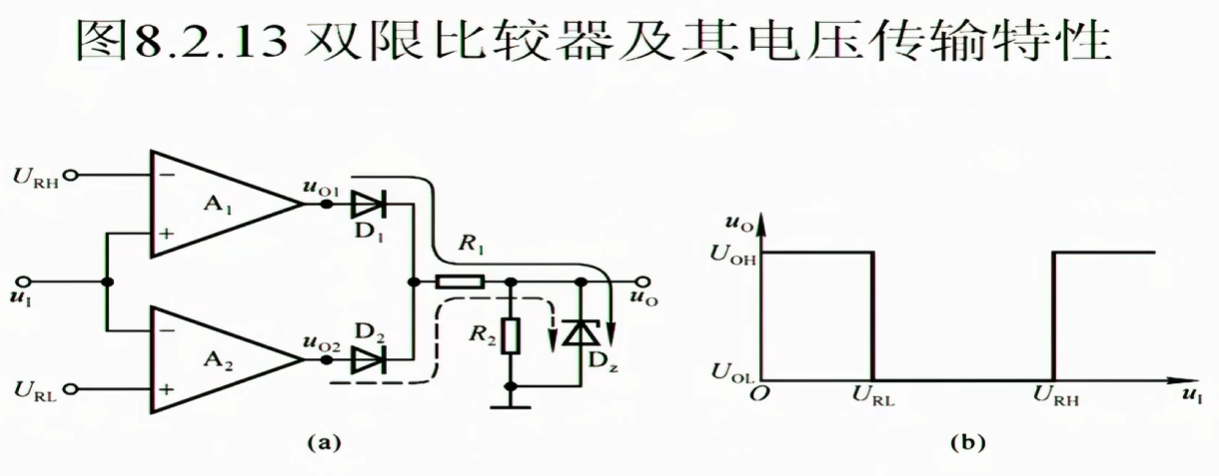

双限的思路

image-20250220195254791

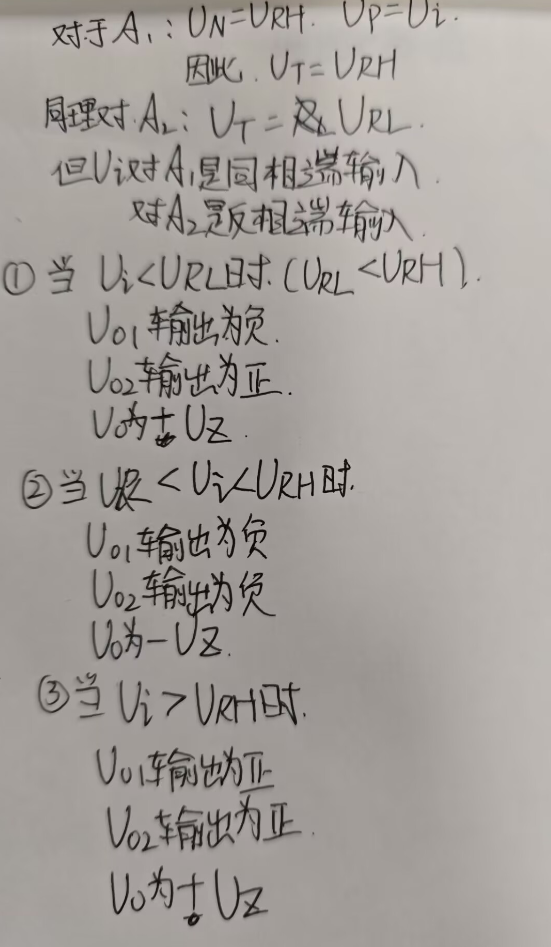

分析笔记

image-20250220200507765
