一个RC正弦波振荡电路必须有放大电路，正反馈，选频电路，稳幅电路四部分的功能，缺一不可。起振条件是|AF|＞1，这个很容易理解，起振的时候并不需要相位平衡条件。

自持震荡的时候需要|AF|=1，并且满足相位平衡条件（即相位偏移为0度或360度），|AF|就相当于净输入量与反馈量的幅值比，而相位平衡条件就是他们的相位一直在同一相位，这样保证信号完全不变，保持。

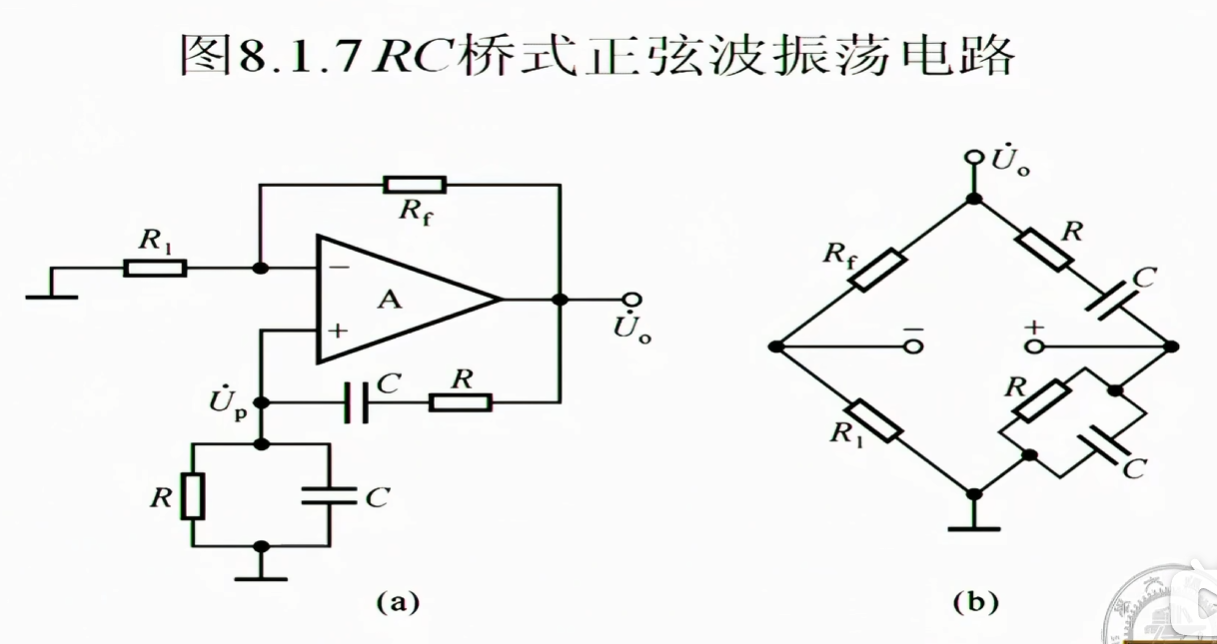

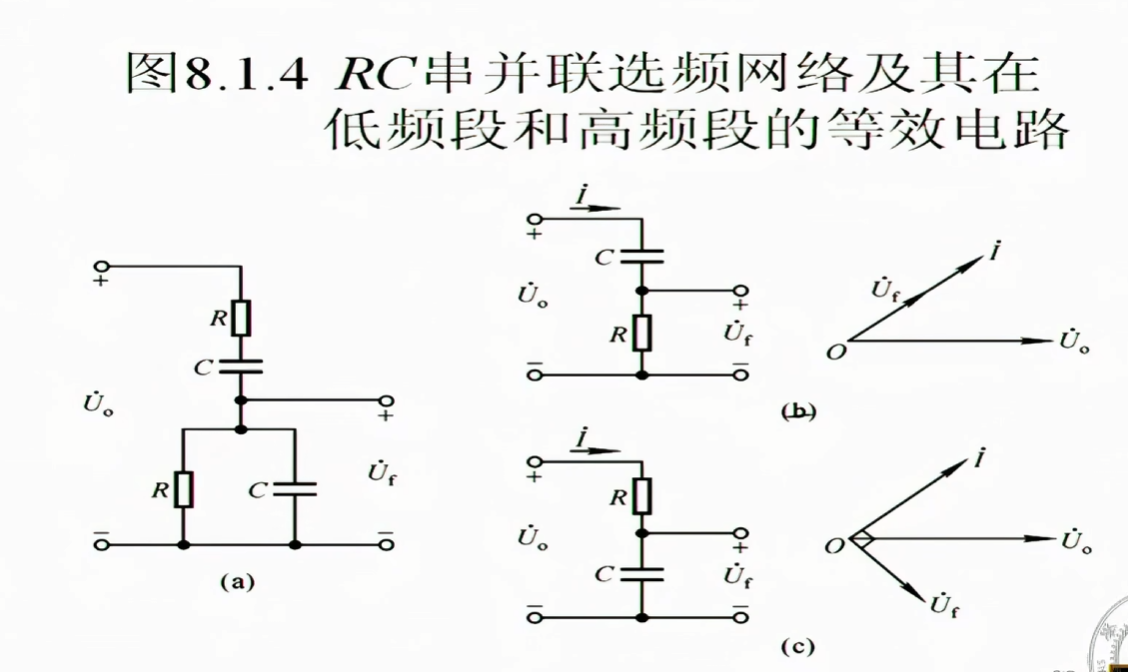

去掉（a）图下面的选频电路，上面就是一个同相比例放大电路，下面的选频网络就是把指定频率的信号选出来

网上一查就能查到文氏电桥_百度百科

在振荡频率下，文氏电桥的传递函数为1/3，因此放大器的增益需要设置为3，以满足∣AF∣=1的自持震荡的振幅条件。

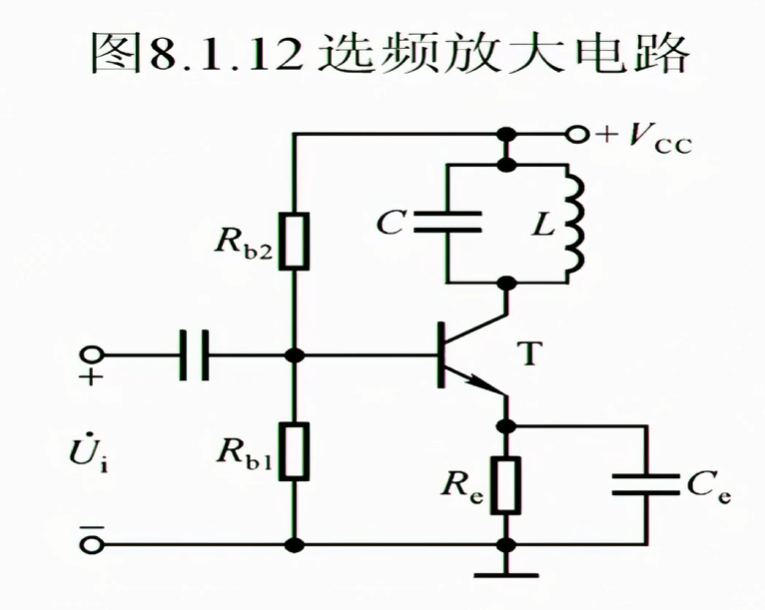

RL替换电阻，指定频率的信号放大

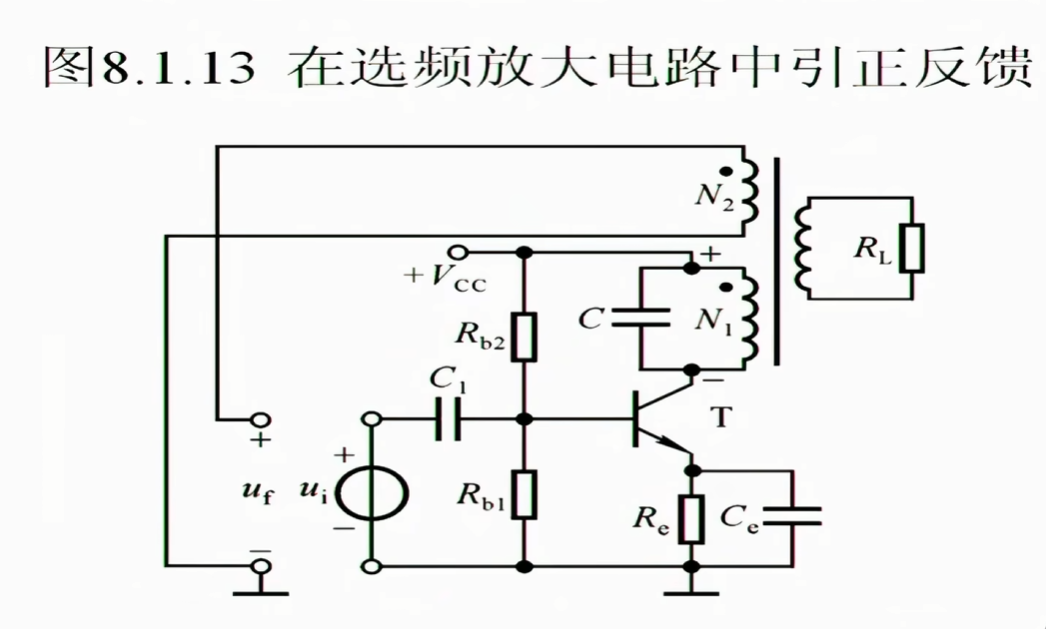

变压器分析，同名端与另一端的相对点位一致，需要保证正反馈

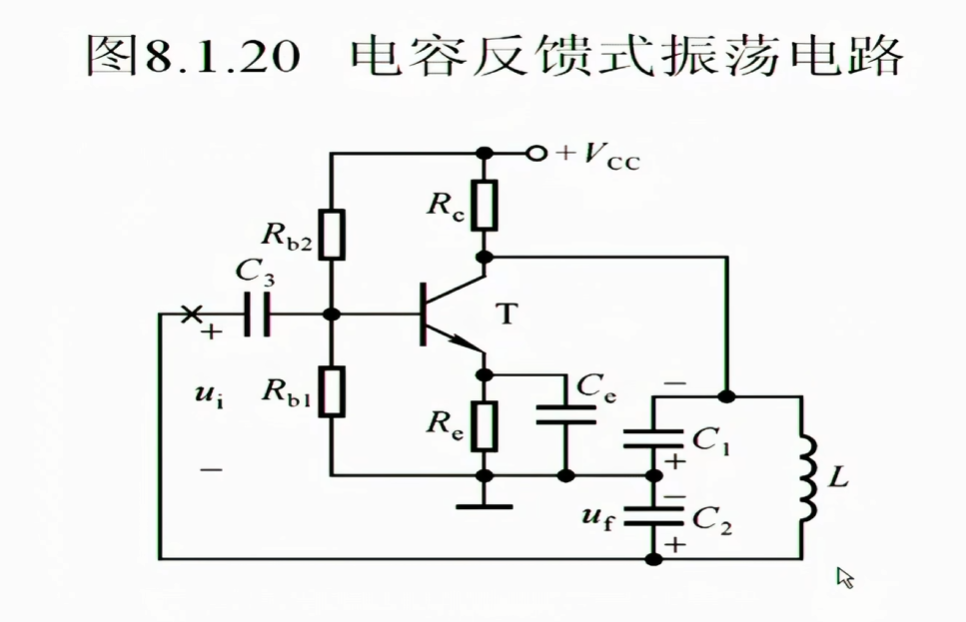

接回来也是要保证正反馈

石英晶体的震荡，晶振，很有趣

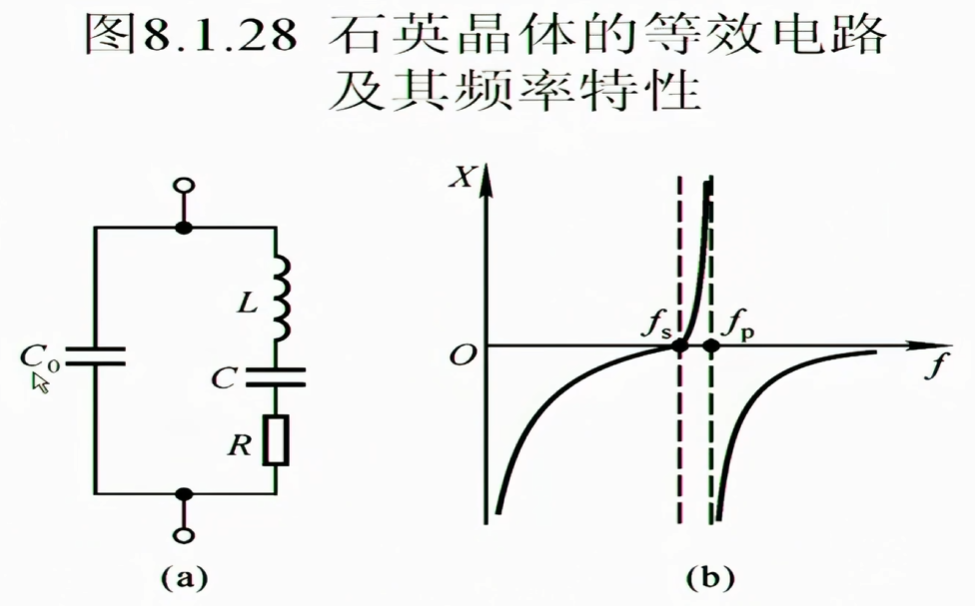

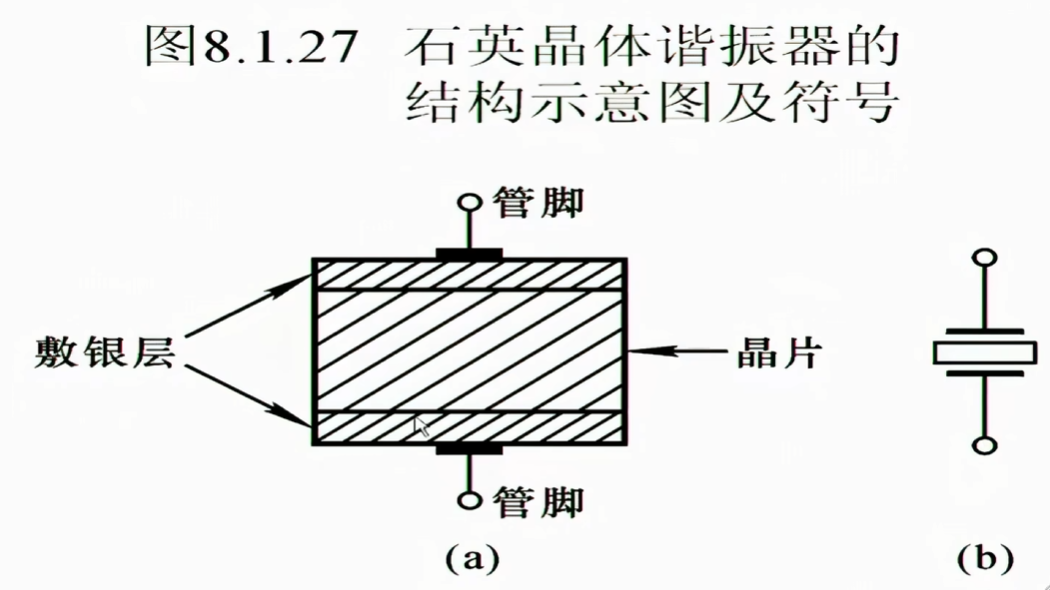

石英的等效电路都是根据石英的物理特性等效出来的，C0是它的静态电路，两端敷的银，中间石英介质，就是电容的概念。

L就是电生震荡，震荡生电等效的。震荡产生介质厚度变化，小的C电容。震荡发热，电阻R。

低频段的时候计算电感电容阻抗，XL=jwL,Xc=-j/wC低频段是容性，高是感性。RLC支路先发生串联谐振，容抗远远大于电阻，等效为R。谐振点fs相当于纯电阻。频率再增加RLC支路与C0支路发生谐振。

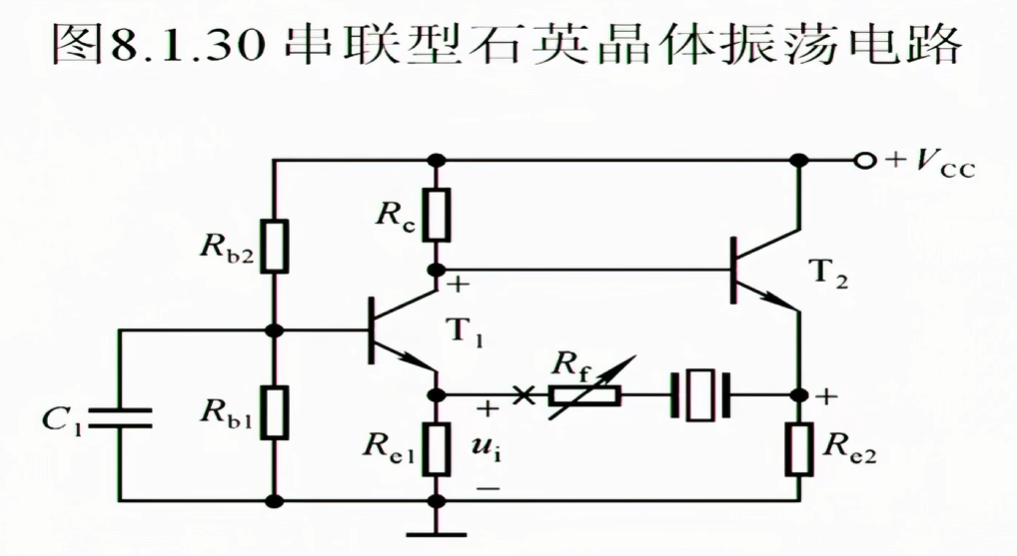

因此会有并联谐振晶振和串联谐振晶振
