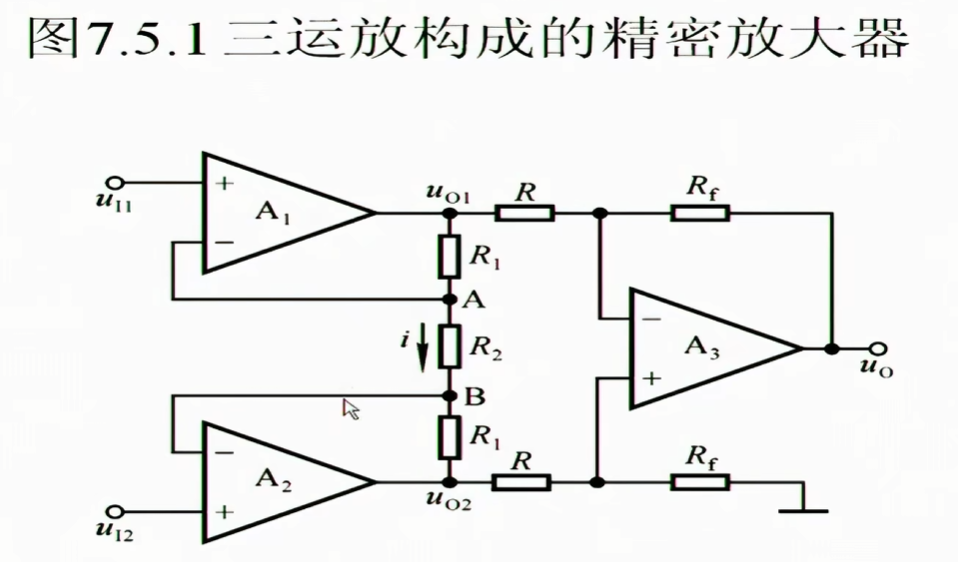

考虑下图R2的作用，当没有R2时

\[U_{o1}-U_{o2}=U_{I1}-U_{I2} \]

当R2存在时

\[U_{o1}-U_{o2}=(1+\frac{2R_{1}}{R_{2}})\cdot(U_{I1}-U_{I2}) \]

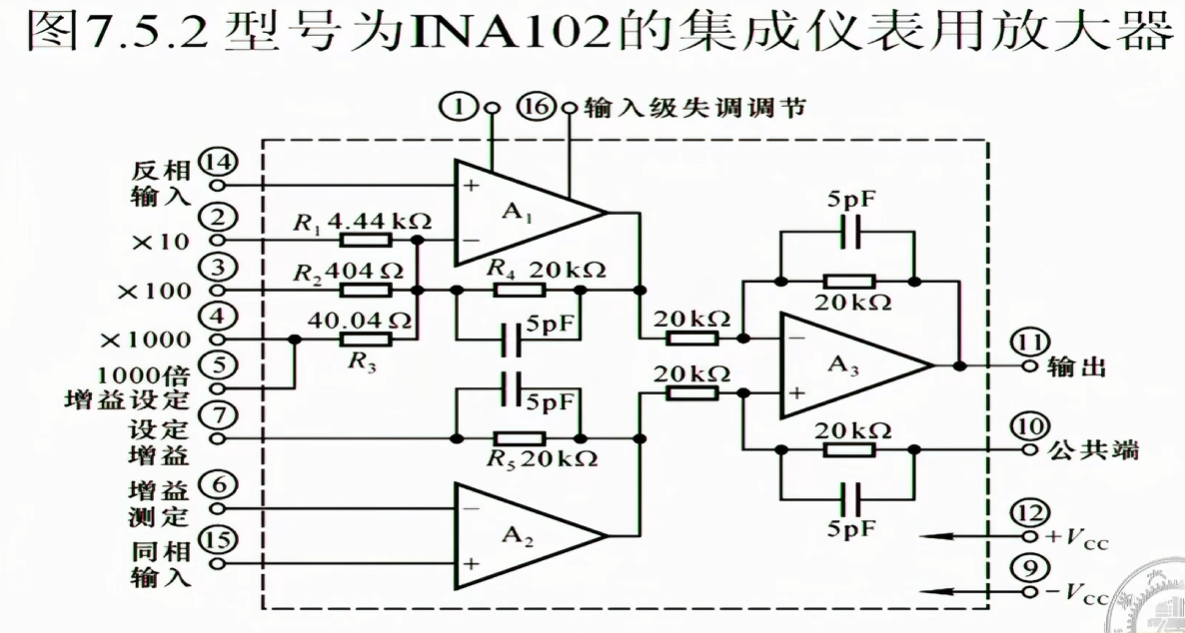

下图是利用上面电路制作成的带有增益设定的采集电路

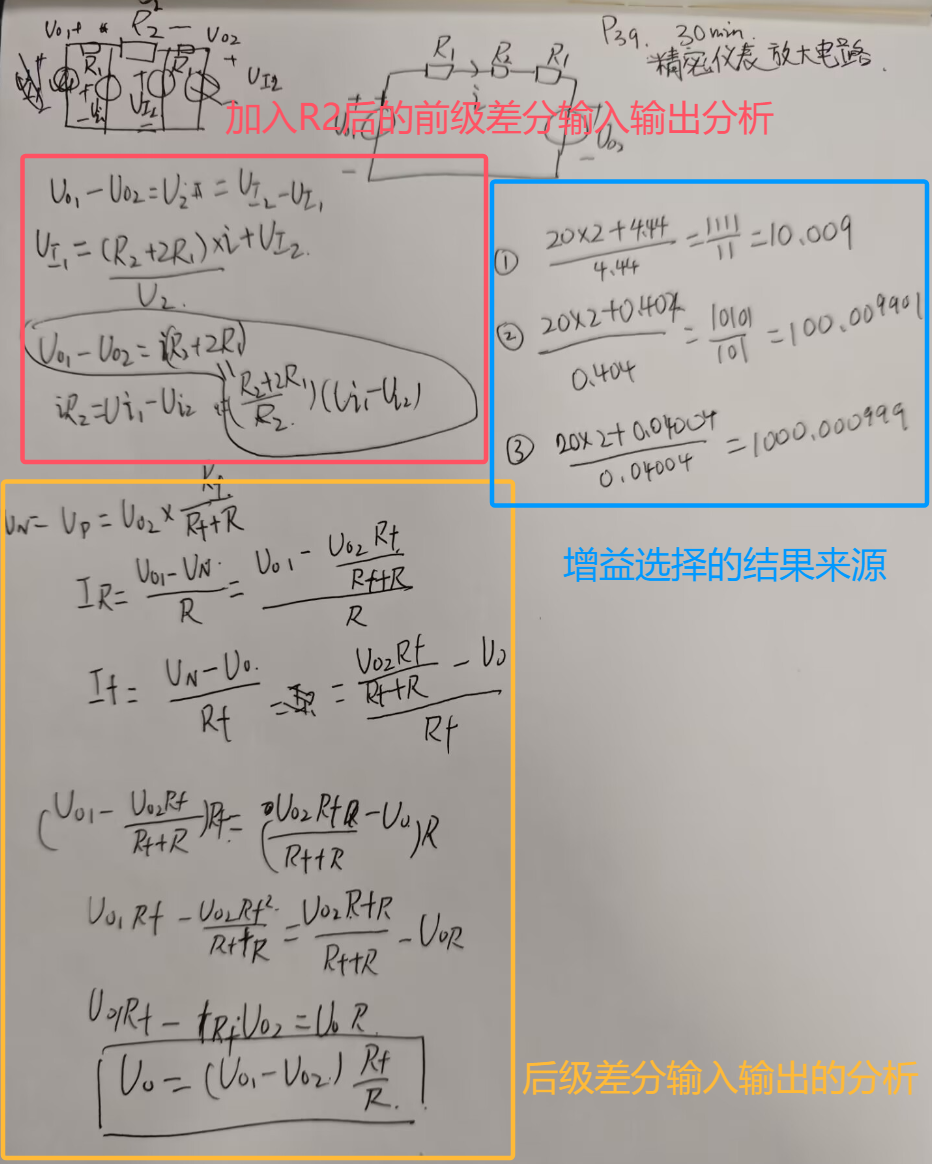

下面是我的草稿
