我们知道一个集成运放电路会有放大倍数，假设放大倍数是10^{6倍，电路的VCC是15V，因为会有饱和，输入1V是不可能得到10}6V的，达到14.9V已经不错了 从能量守恒来看也不可能得到一百万伏 工作在线性区的时候，放大倍数才有意义。

这里主要学习的是运放内部如何实现高增益，闭环后面学了第六章我再做笔记。

实现运放必须要解决电流源问题，为什么不用电压源呢，高增益要求高电阻，如果用电压源，那么必须要更大的电压源，明显不如内阻大的电流源，并且可以提供稳定的静态工作点

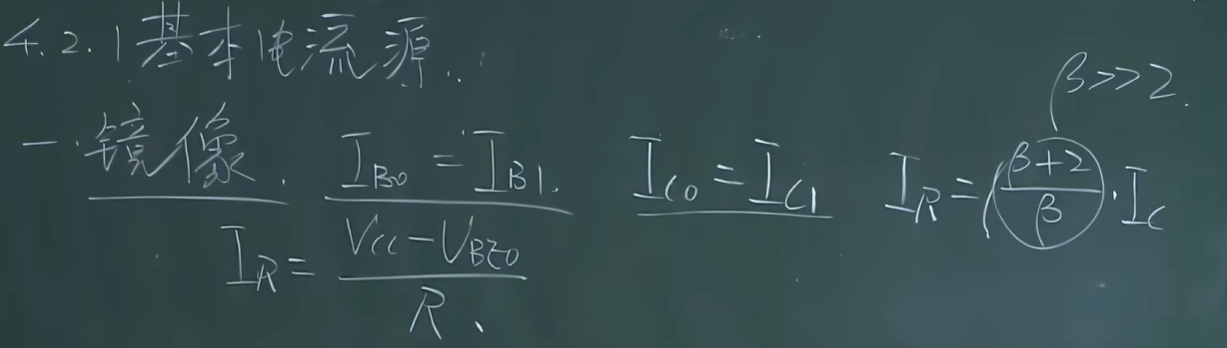

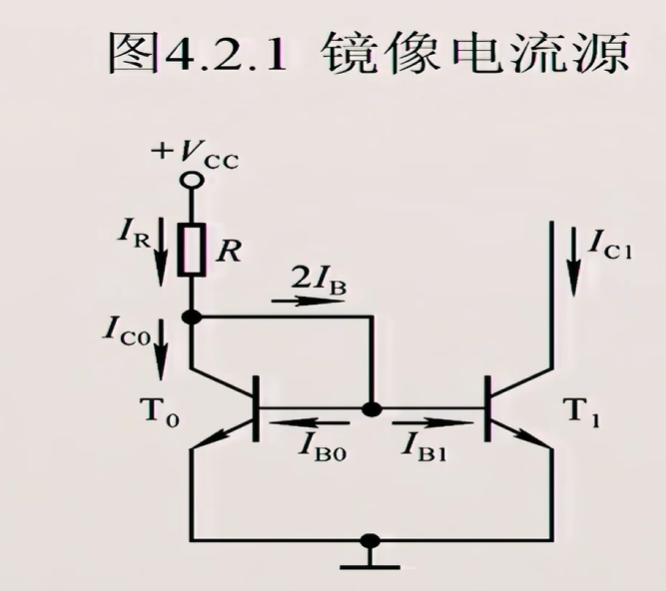

通过调节IR调整输出电流IC1

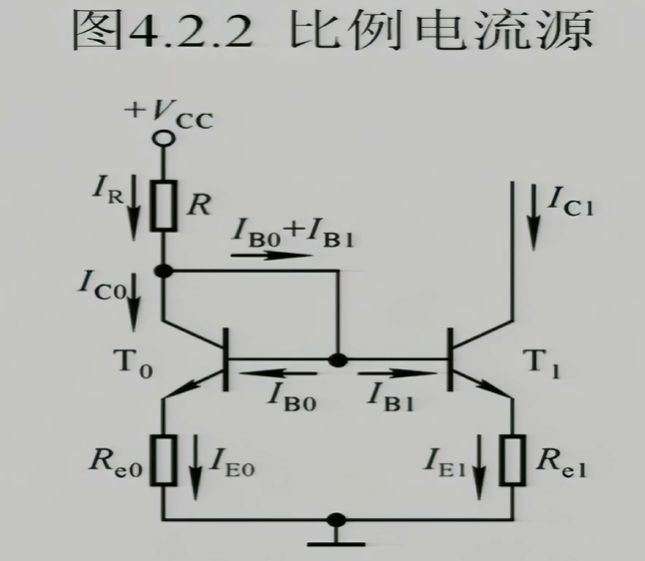

但是这样的镜像电流源也有值得改进的地方，在这里β远远大于2的时候，我们用一个大小近似于IC的电流控制IC，优化就是用小电流控制大电流的思路——比例电流源

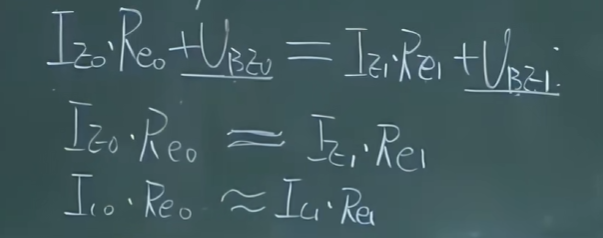

列KVL得到下面的等式，可以通过两个电阻比值来控制电流

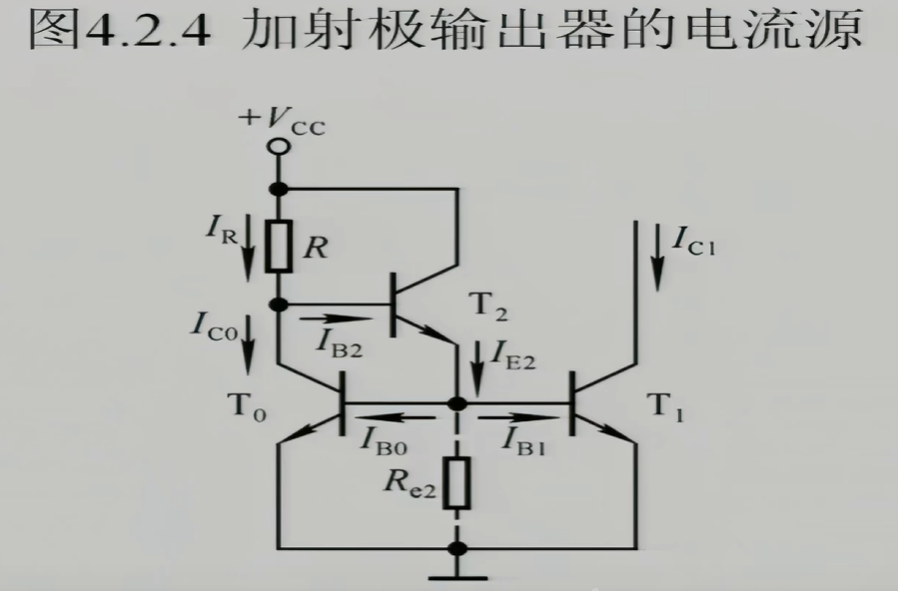

这个加射级输出器的目前不是很懂，用处不太理解

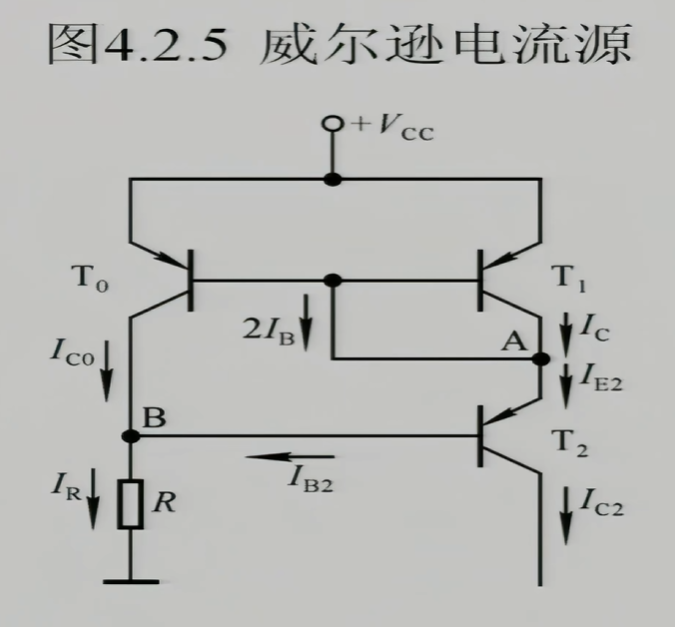

\[I_{E_{2}}=\frac{\beta+2}{\beta}I_{c} \]

\[I_{c_{2}=}\frac{\beta}{\beta+1}I_{z_{2}} \]

\[\begin{aligned}I_{R}&=I_{C0}+I_{B2}\\&=I_{C}+\frac{I_{E2}}{\beta+1}\\&I_{C2}=I_{R}\left(1-\frac{2}{\beta^{2}+2\beta+2}\right)\end{aligned} \]

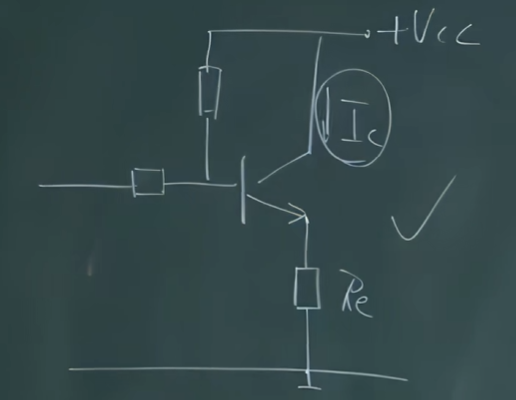

除此之外，威尔逊电流源还有类似于静态工作点稳定放大电路的作用，电流源相当于发射极电阻RE，阻值非常大

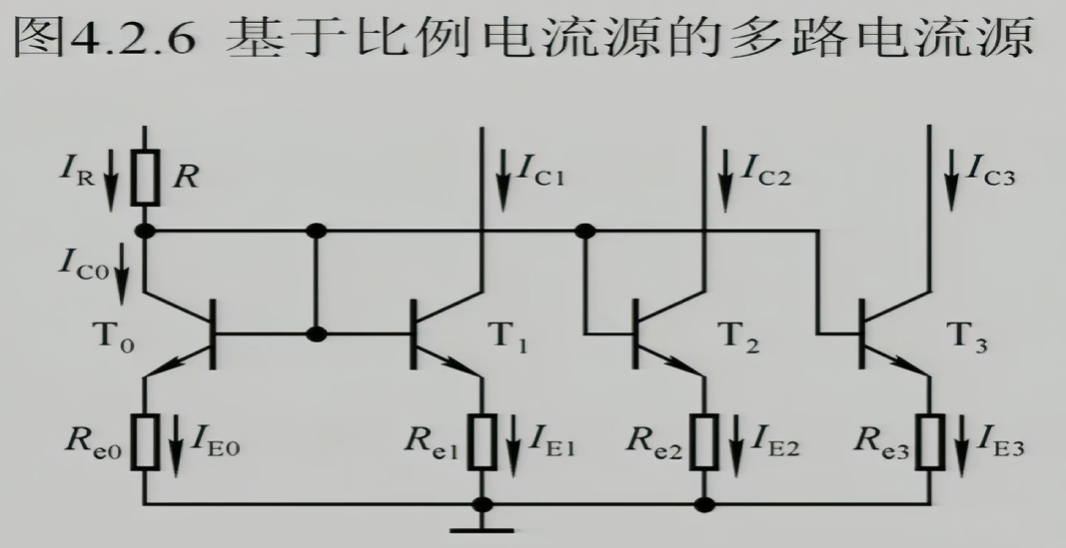

下面的电流源就是了解了，因为在设计半导体器件（三极管/MOS管）的时候，需要相应对结构改变

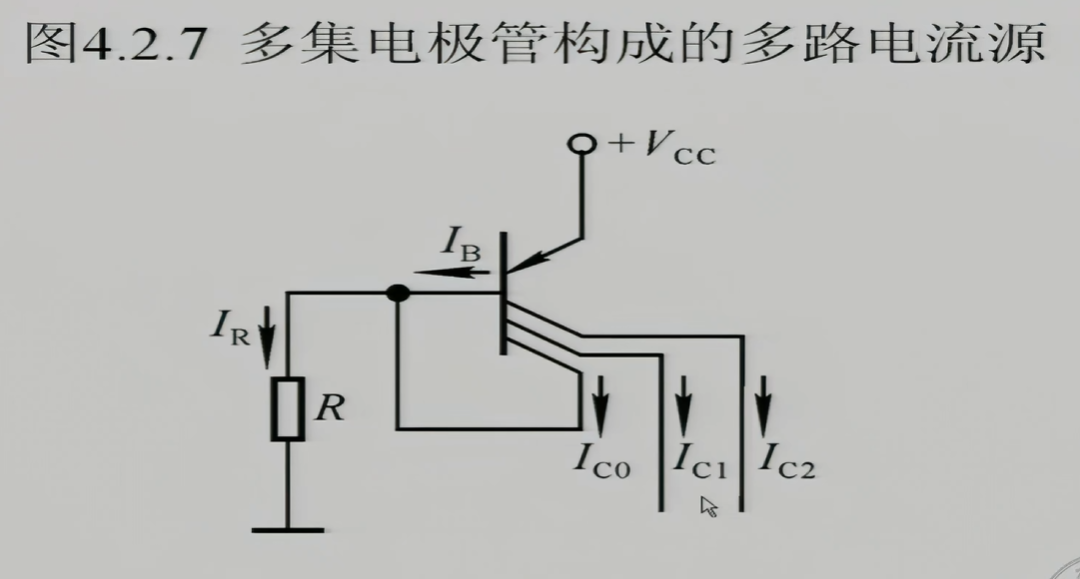

三极管的集电极大小不同，输出不同电流

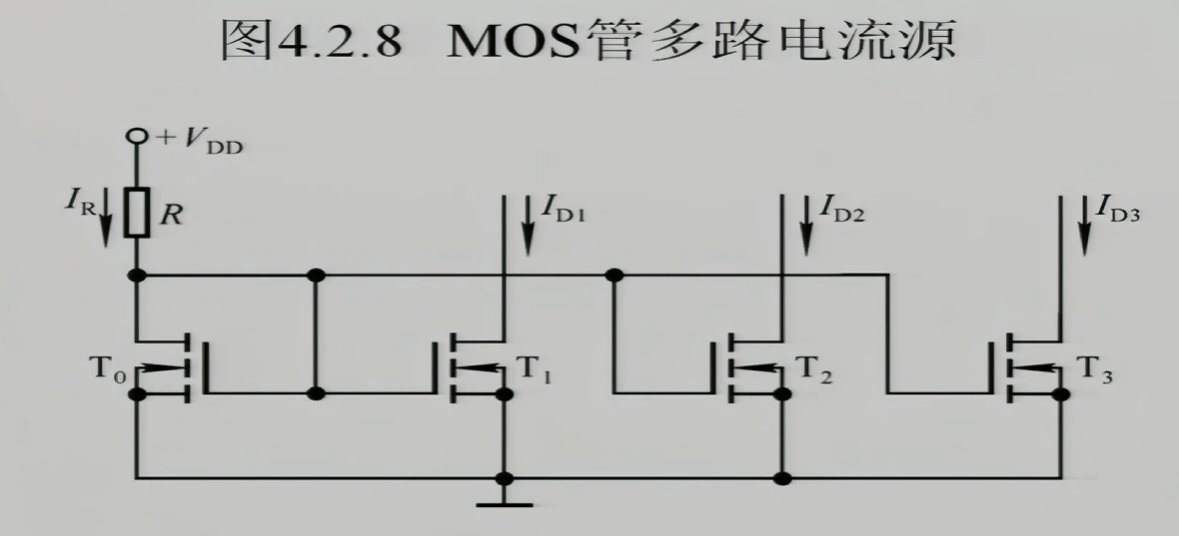

利用MOS管沟道等效的电阻，设计不同沟道的长度宽度，改变电阻，影响电流

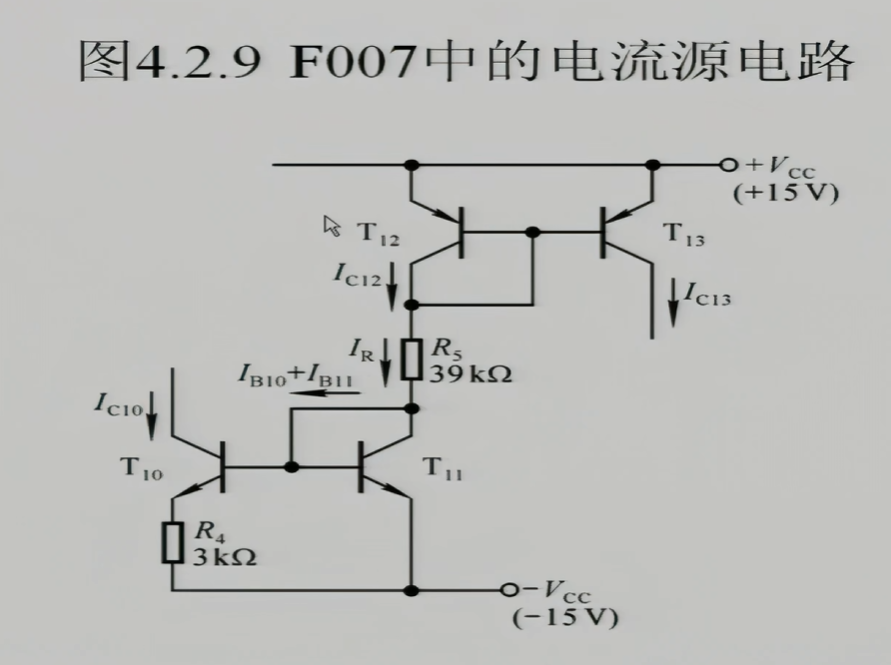

一个IR控制微电流源与镜像电流源
