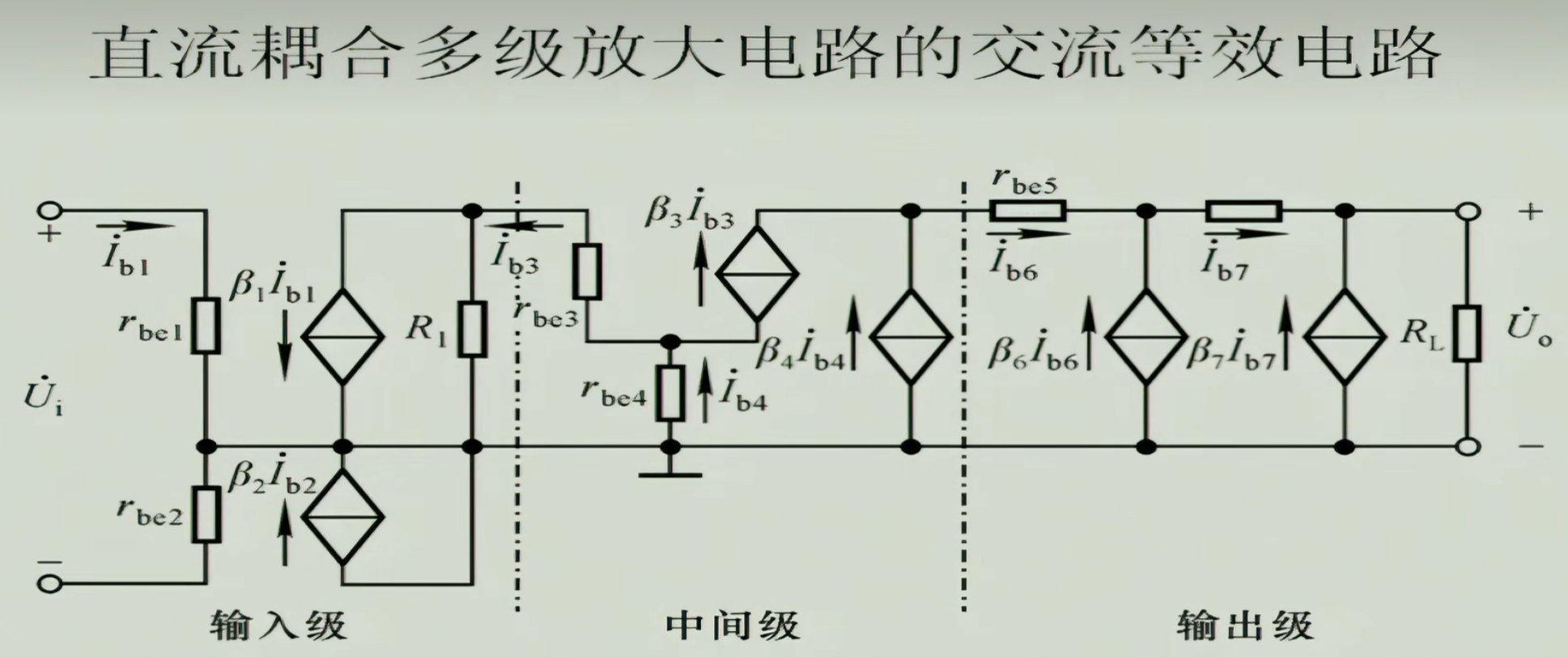

现在有这样的要求，要做出电路，我们知道设计一个放大电路，就像是拼模块，两级，三级等等都可以，最终能满足使用要求就可以，但是级数越多，需要等效出电阻的次数就越多，静态工作点还必须都稳定，难度很大，因此就像是PCB设计一样，在能满足要求的情况下，尽量用少的层/级数。

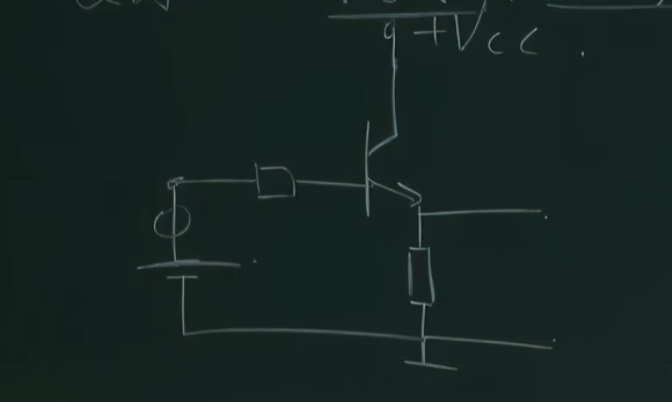

针对这样的要求，最简单的一级的电路就是射级输出器，但是这个肯定不会满足效率高，因为它工作在甲类工作状态

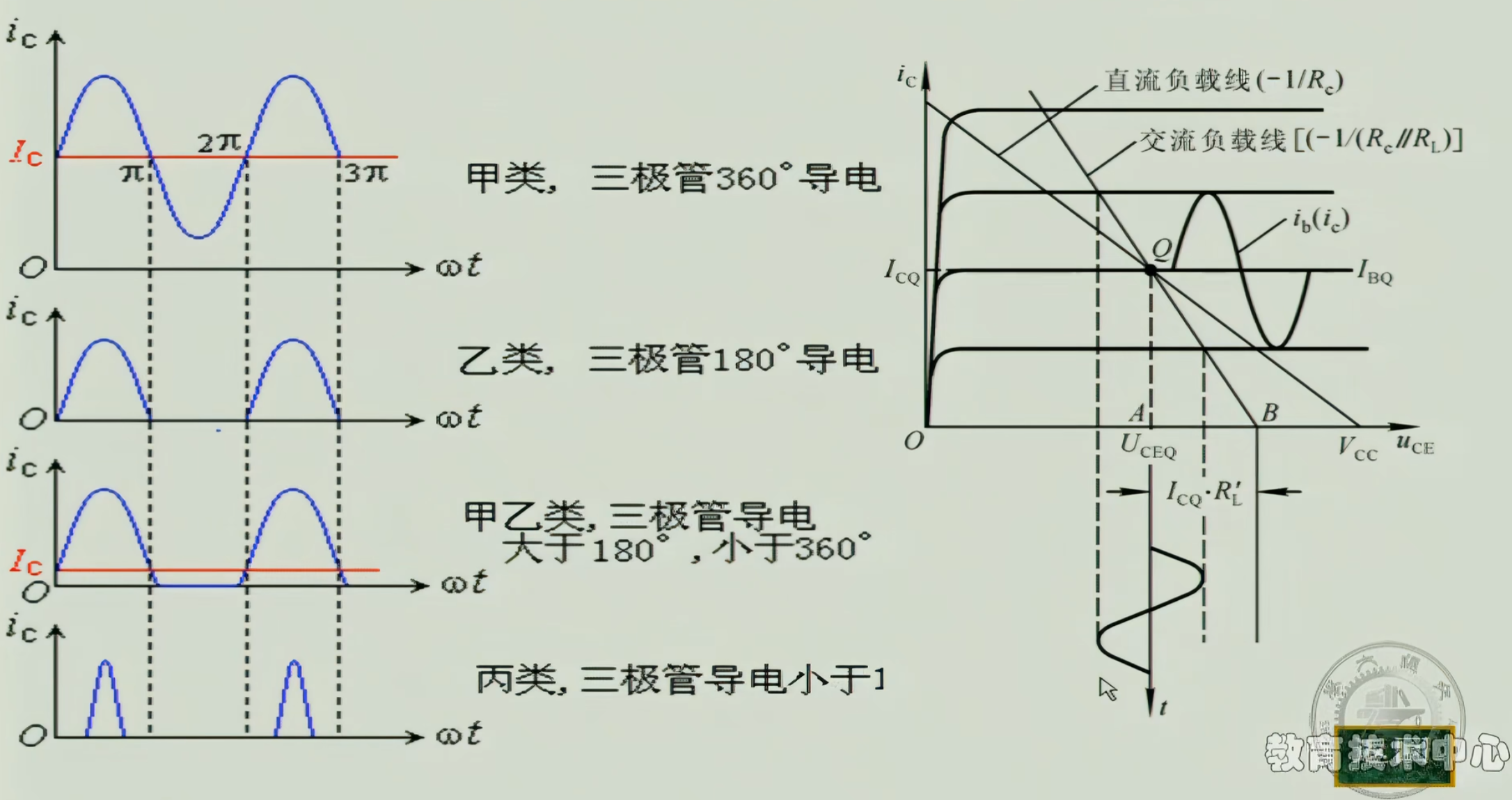

好，那么接下来就讨论什么是甲类，乙类，甲乙类，丙类工作状态，但请记住本节的主题还是设计一个满足要求的放大电路

甲类工作状态的特点就是一上电一直输出，要想利用起来，就必须一直输入。假如扬声器工作在甲类工作状态，那么想要提高效率我们就必须不断地说话一刻也不能停，否则能量就会转化为热能。

乙类工作状态就说让电路工作在右图中B点，没有输入的时候，输出电流ic就是0，有交流输入，才会有电流，才有功率。缺点就是会被斩掉一部分，会失真一点点

甲乙类工作状态就是把乙类向上托一些，把被斩掉的那部分补回来

丙类工作状态我也不太清楚作用，有大佬知道的可以说一下，或者感兴趣的问问DeepSeek和GPT

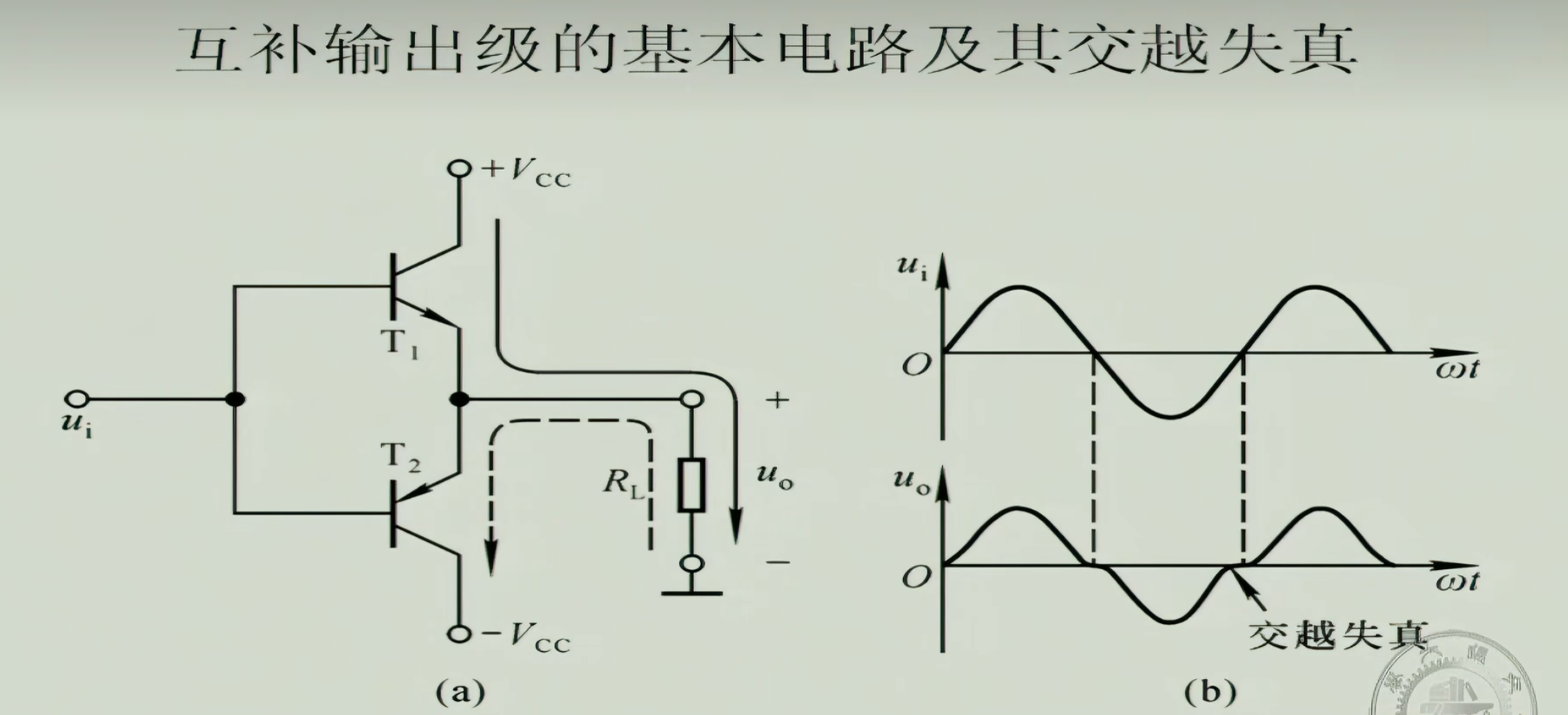

回归主线，刚才我们用了射级输出器来设计满足要求的电路。但是由于工作状态问题，我们更想得到甲乙类的，并且有负半轴输出的情况。利用差分放大电路的思路，对称，就是用一样的电路，反向，就是把PN互换，最终就是用PNP的管子对称过去

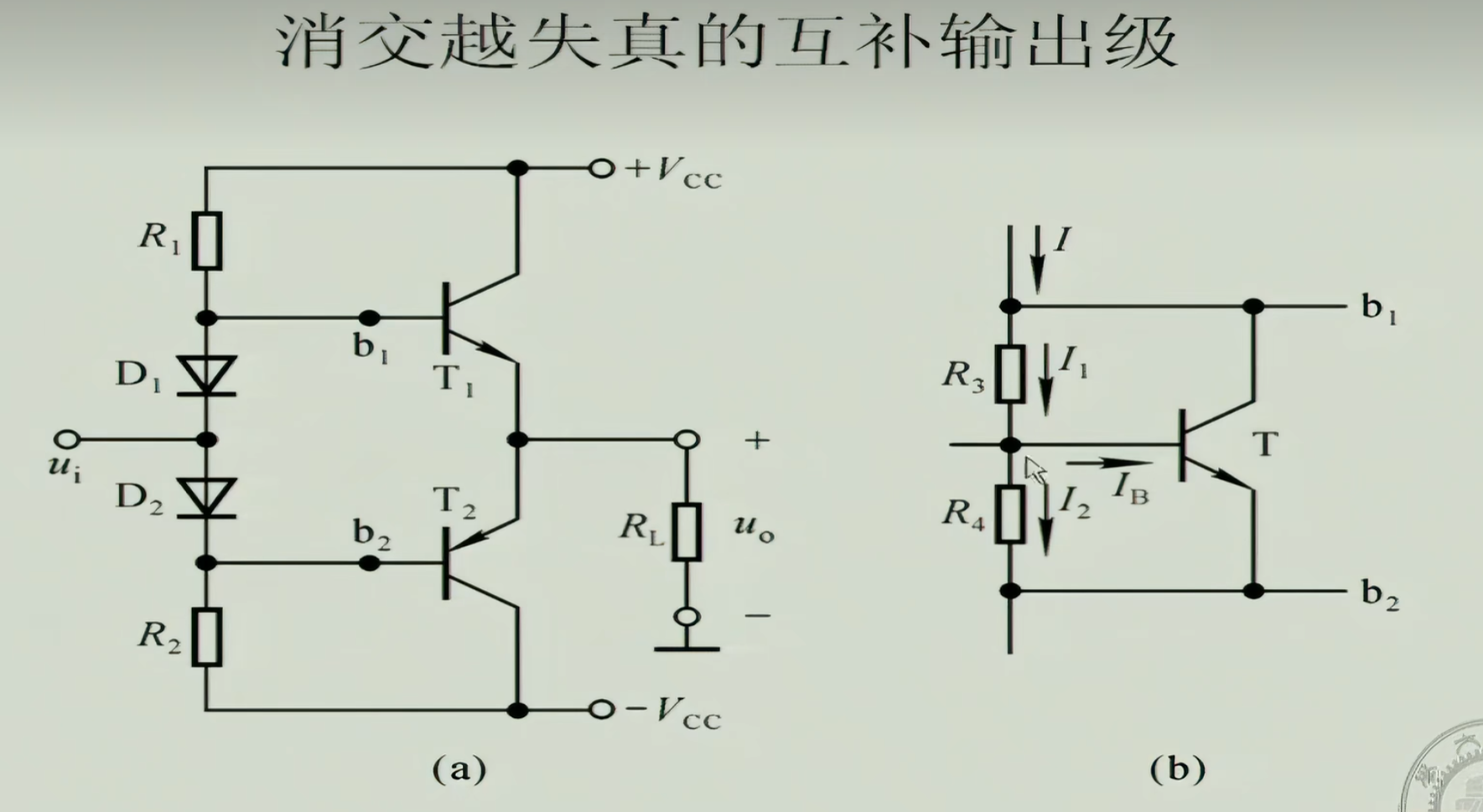

这种在正向和反向的地方会出现交越失真，我们就想把两个管子多导通一点，来克制这种交越失真。怎么可以多导通呢，这部分无非就是PN结，我们再加一点PN结，加二极管图（a）

直接加上二极管会导致二极管压降固定无法调节不灵活，我们想到其实可以直接利用三极管中的PN结进行分压来调节，如同图（b）

\[U_{b_{1}b_{2}}=\frac{R_{3}+R_{4}}{R_{4}}\cdot U_{BE} \]

改变R3，R4来调整Ub1b2，并且这在交流分析时候，相当于短路，原因是类似直流源

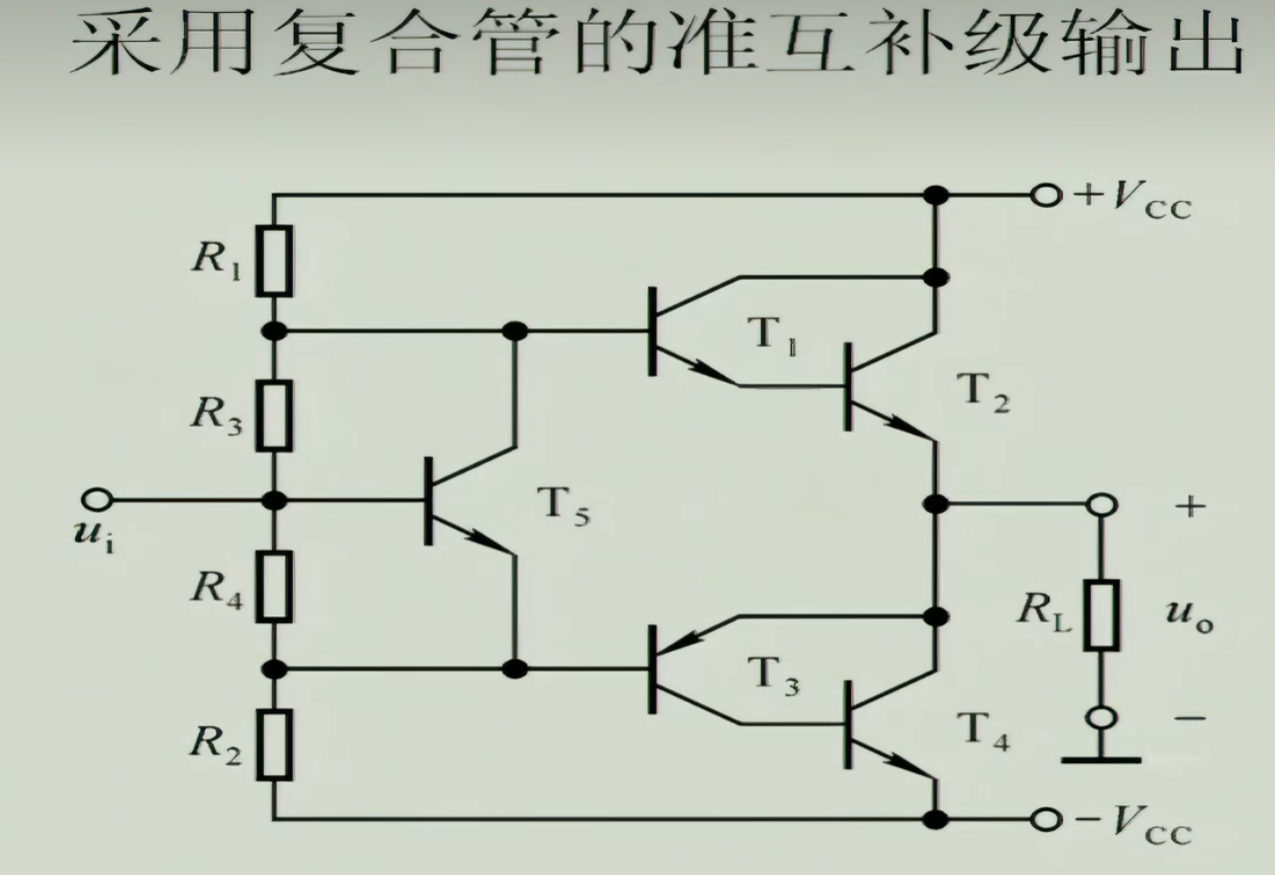

我们想要两个管子输出互补，但是在大功率的时候性质又相似，所以就是我们学过的复合管

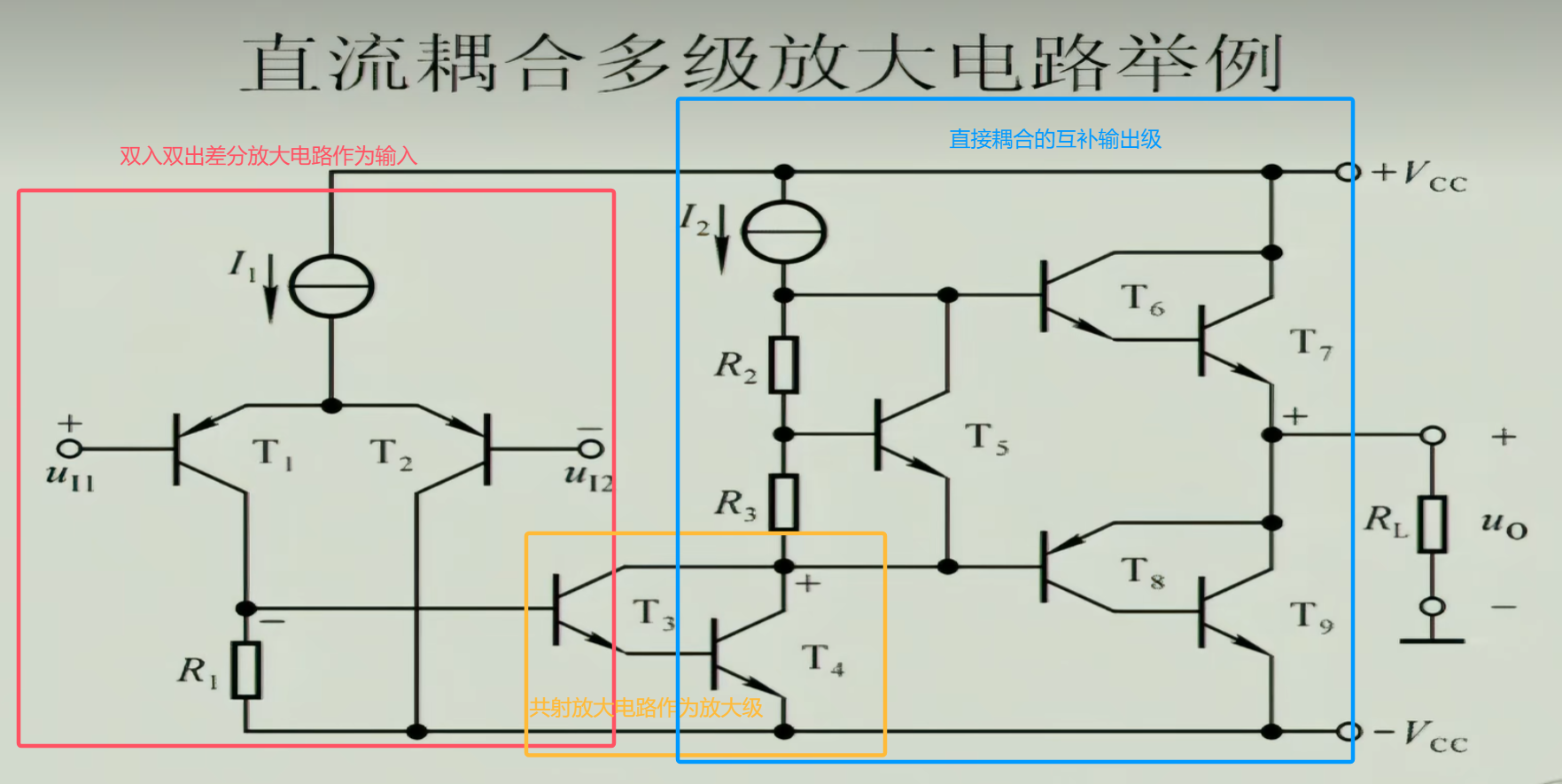

到此我们已经模块化设计电路，也已经可以读懂模块化的电路了
