只分析交流情况下，共模信号放大倍数等于0

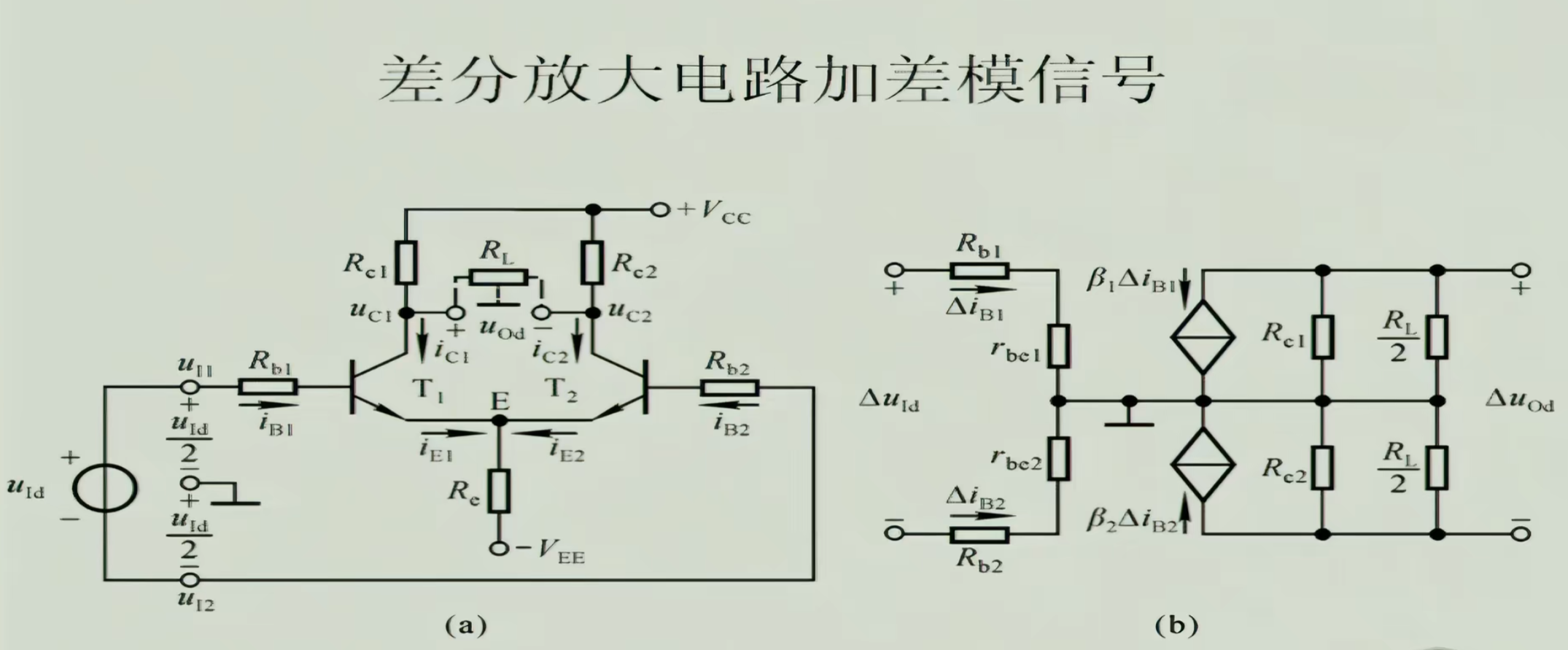

差模的时候需要画交流通路，用H参数等效分析，下面是交流通路

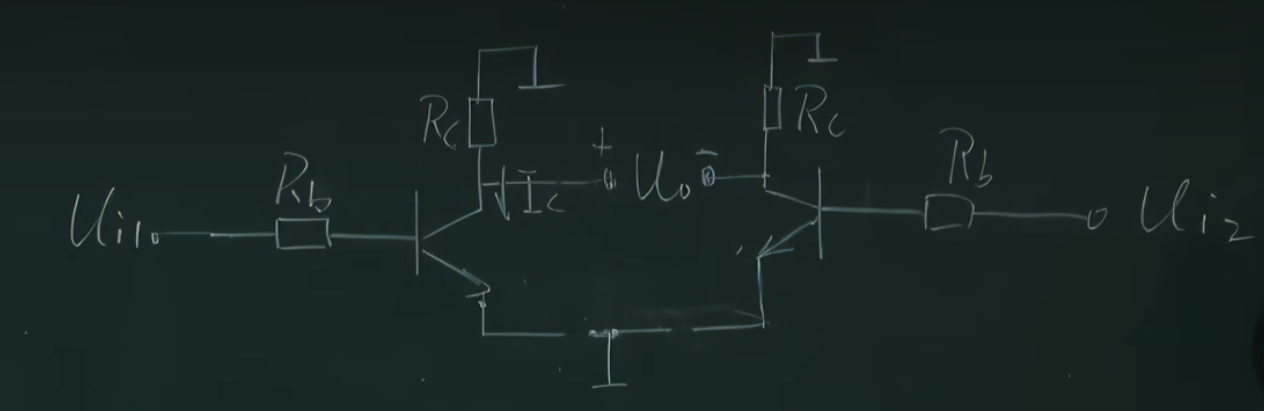

我们通常习惯左侧输入，右侧输出，因此可以把电路重写画一下

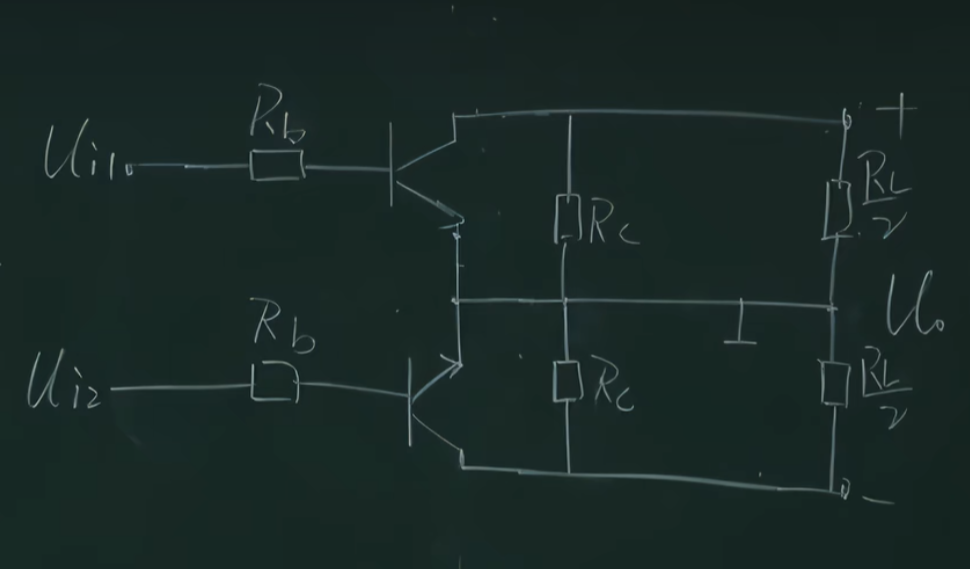

进一步优化绘图，并且加入负载

可以得到放大倍数与基本共射电路的放大倍数近似相等

前面我们分析的差分放大的电路类型都是双端输入双端输出的，下面我们看其他它类型的

（1）双入双出

（2）双入单出

（3）单入双出

（4）单入单出

实际上我们只需要分析前两个类型的即可，因为后两个单端输入其实可以看做是双端输入的特殊形式，后面解释

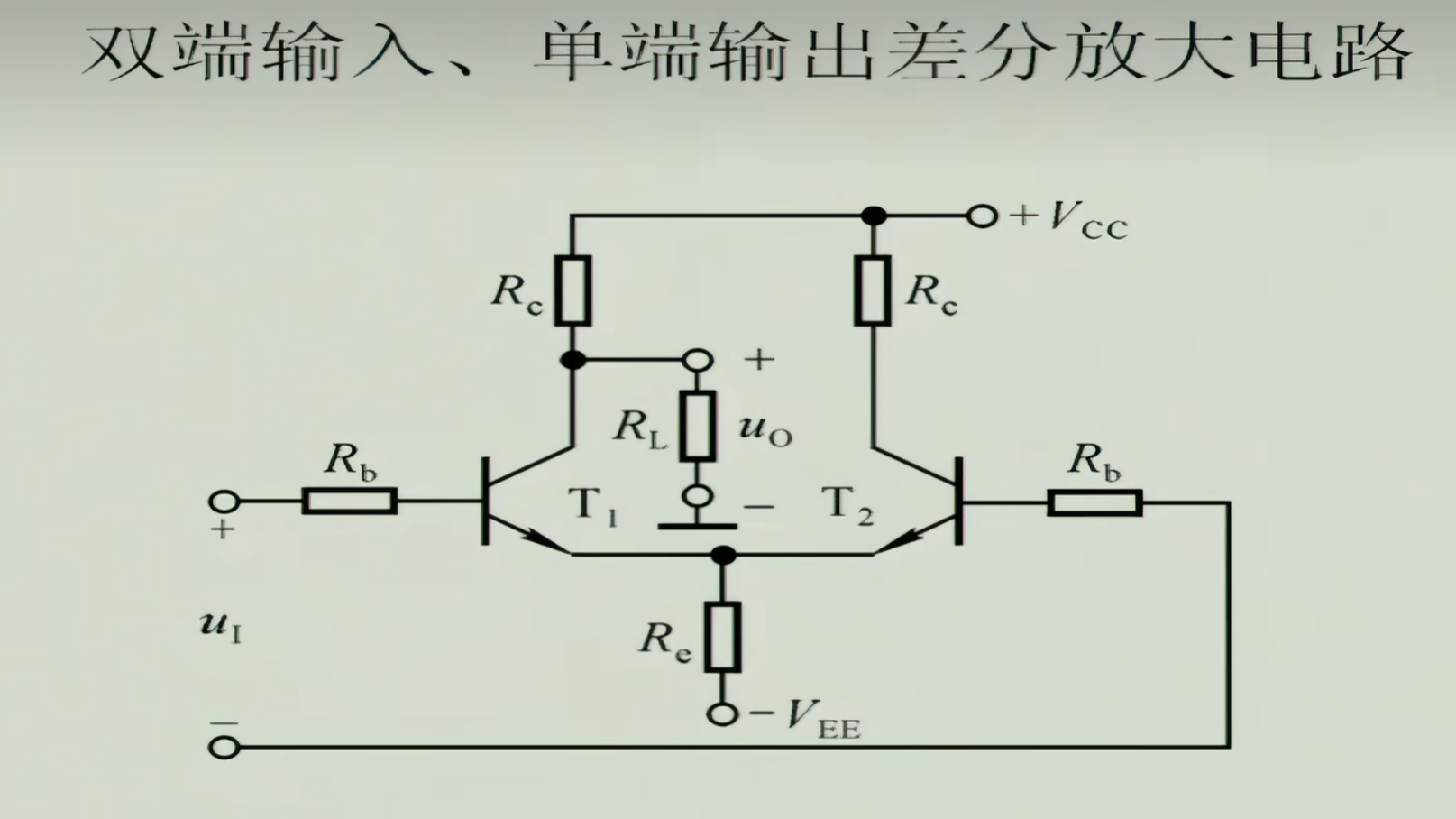

（1）已分析 下面我们看（2）双入单出

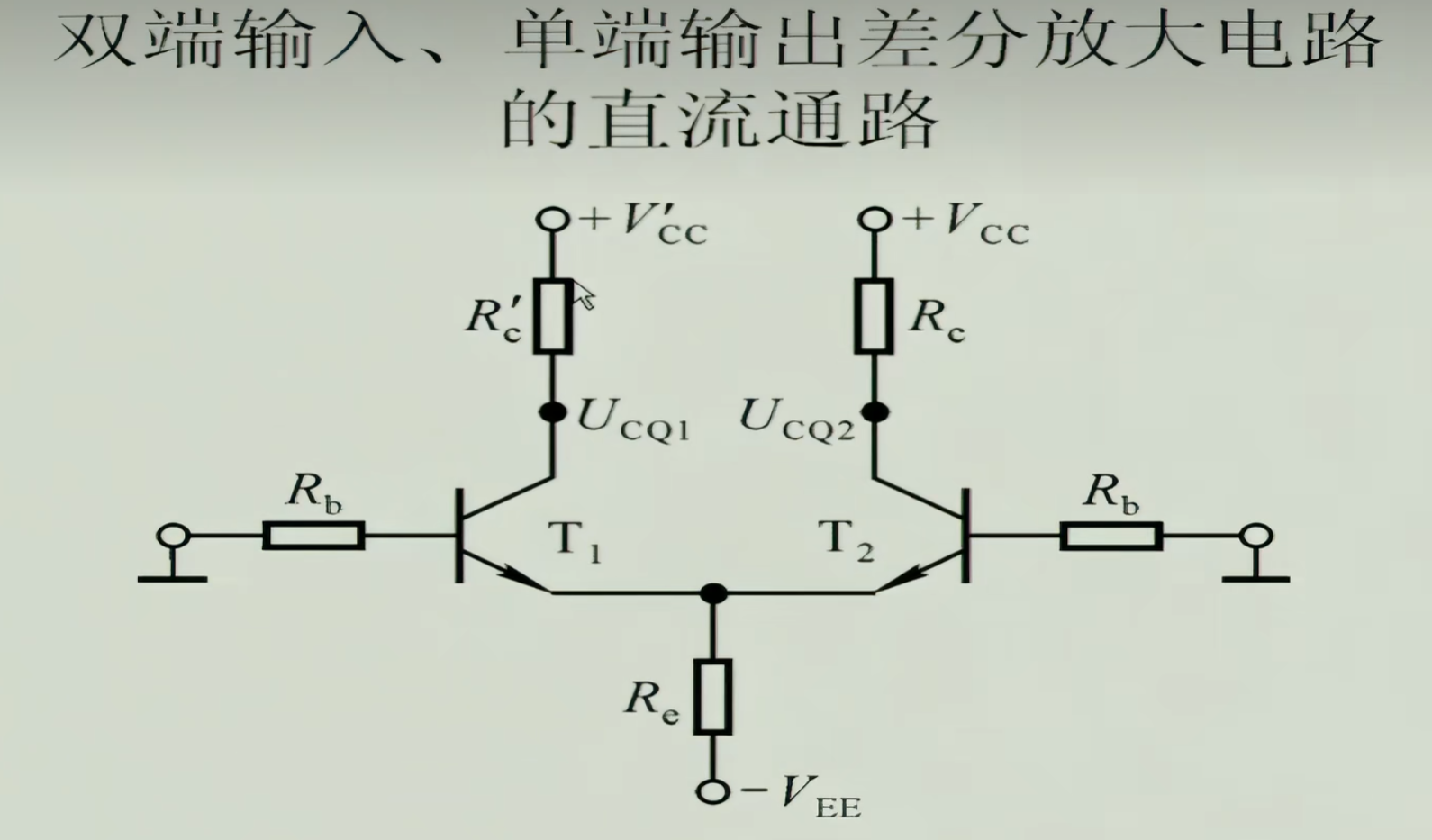

我们输入的时候会有干扰信号（共模）和有用信号（差模），输出这次也会有共模和差模了。分析方式同样是直流→交流→H参数

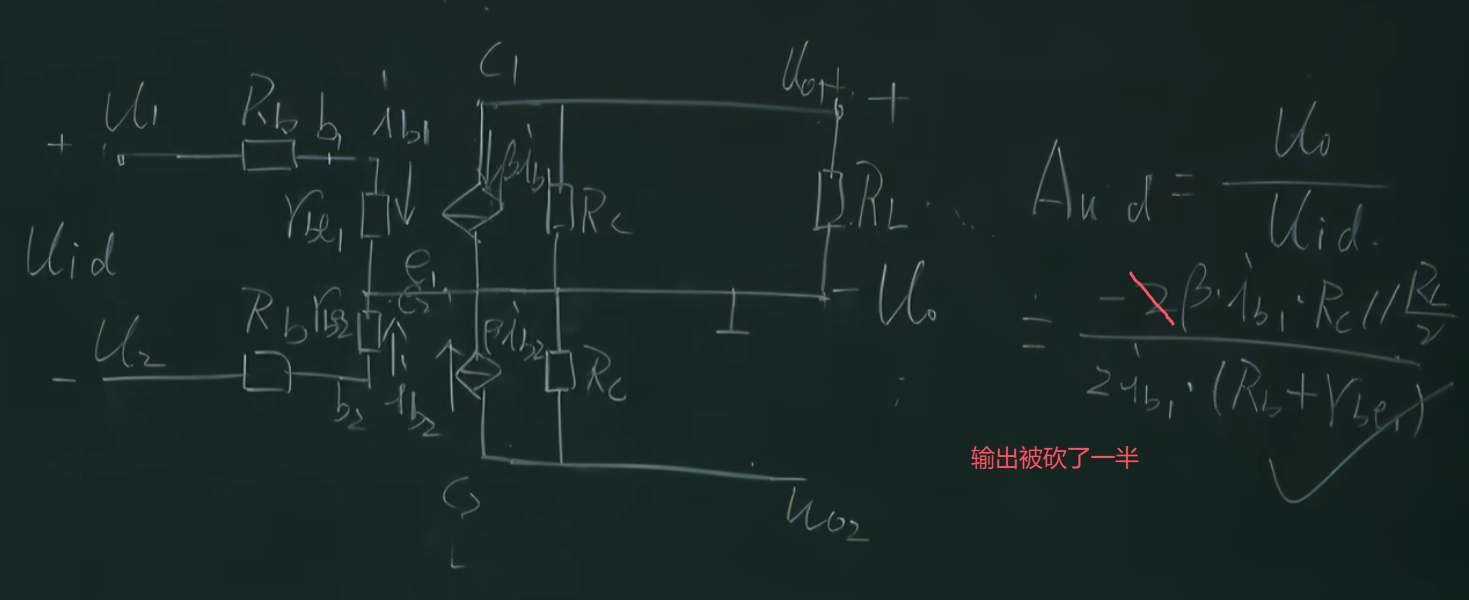

注意Rc与Uo可等效为Rc‘此时两端就有了差异，但是中间Ie还是相等的，因为Ib相等，因此Rbe1=Rbe2仍然正确

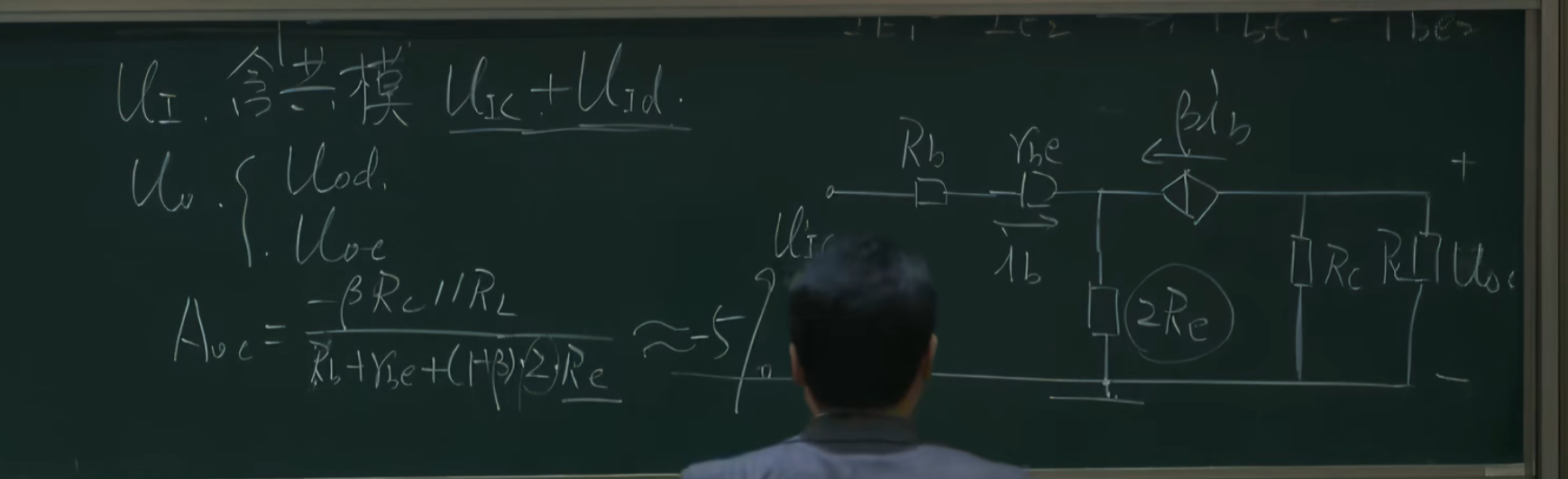

分析得到共模 的放大倍数，只有-5%，说明信号被缩小了20倍，抑制共模信号

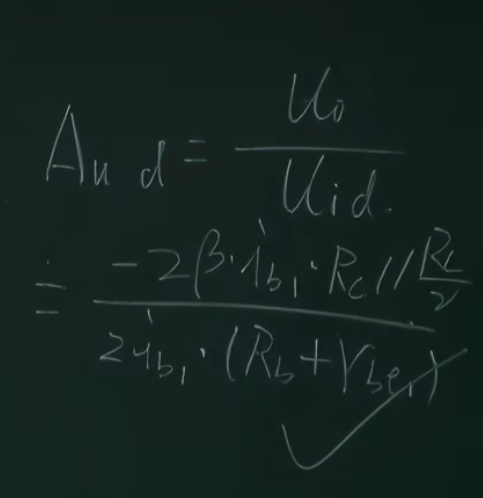

分析得到交流信号的放大倍数是基本共射放大电路的一半

下面就说第（3）种情况为什么是第一种的重复特殊情况

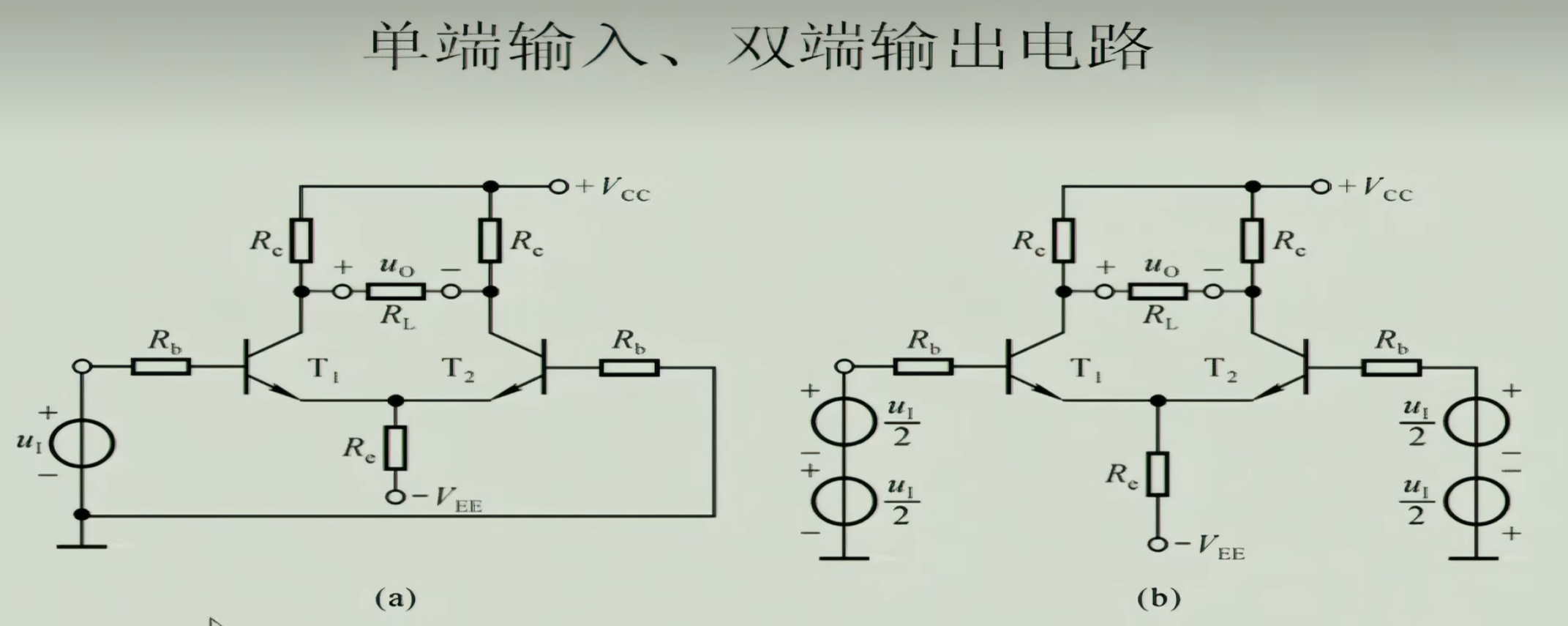

单端输入（左侧U1，右侧0V）左侧可以看作两个U1/2，右侧看作看作两个U1/2但是方向相反，对外等效还是0V，因此（3）只是差模以及共模情况的（2）。同理（4）也是特殊情况的（2）
