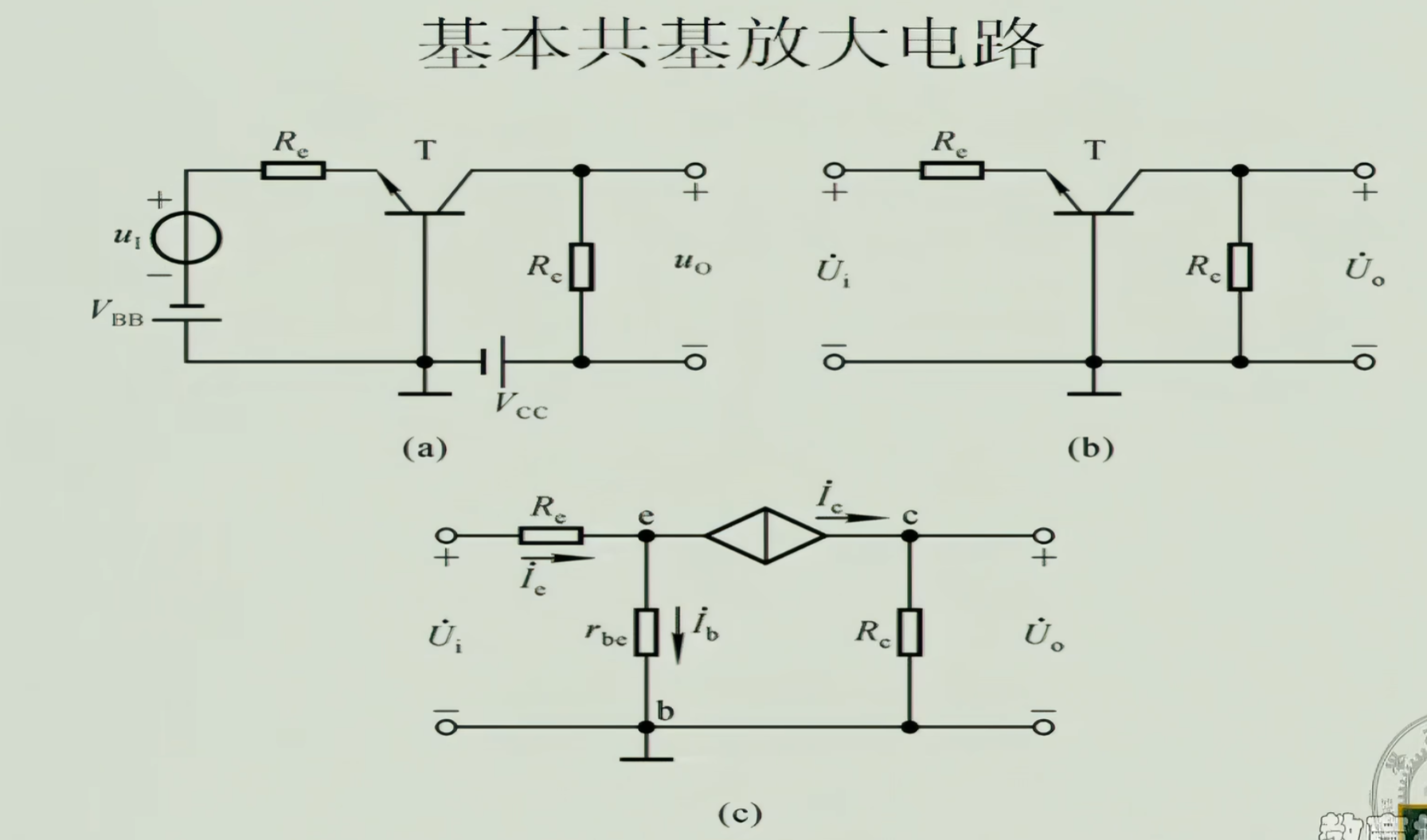

要想分析共基放大电路，也是同样的思路，静态工作点等效出RBE然后画交流通路，画出简化的H参数等效模型图（c），然后分析Au输入电阻和输出电阻

共基放大电路的好处是通频带放大了（1＋β）倍

利用戴维南等效，外加电压法可得出

输入电阻比较小，输出电阻计算出为Rc

至此，共集电极，共发射极，共基极放大电路都已经分析结束，这三个电路各有用处

这是用三极管构造出的电路，同理我们也可以用另一个半导体器件，MOSFET来构造，但是也需要让其工作在“放大区”即恒流区才可以

共集电极放大电路对应共漏极放大电路

共发射极放大电路对应共源极放大电路

共基极放大电路对应共门极放大电路

还记得如何让MOS管工作在恒流区吗？

增强型的MOS管要使得UGS大于开启电压，然后加一个大的UDS

耗尽型的MOS管，不需要注意导通问题，只需要加一个大的UDS

结型的MOS管只需要注意需要工作在UGS＜0的区域，否则就是导通了
