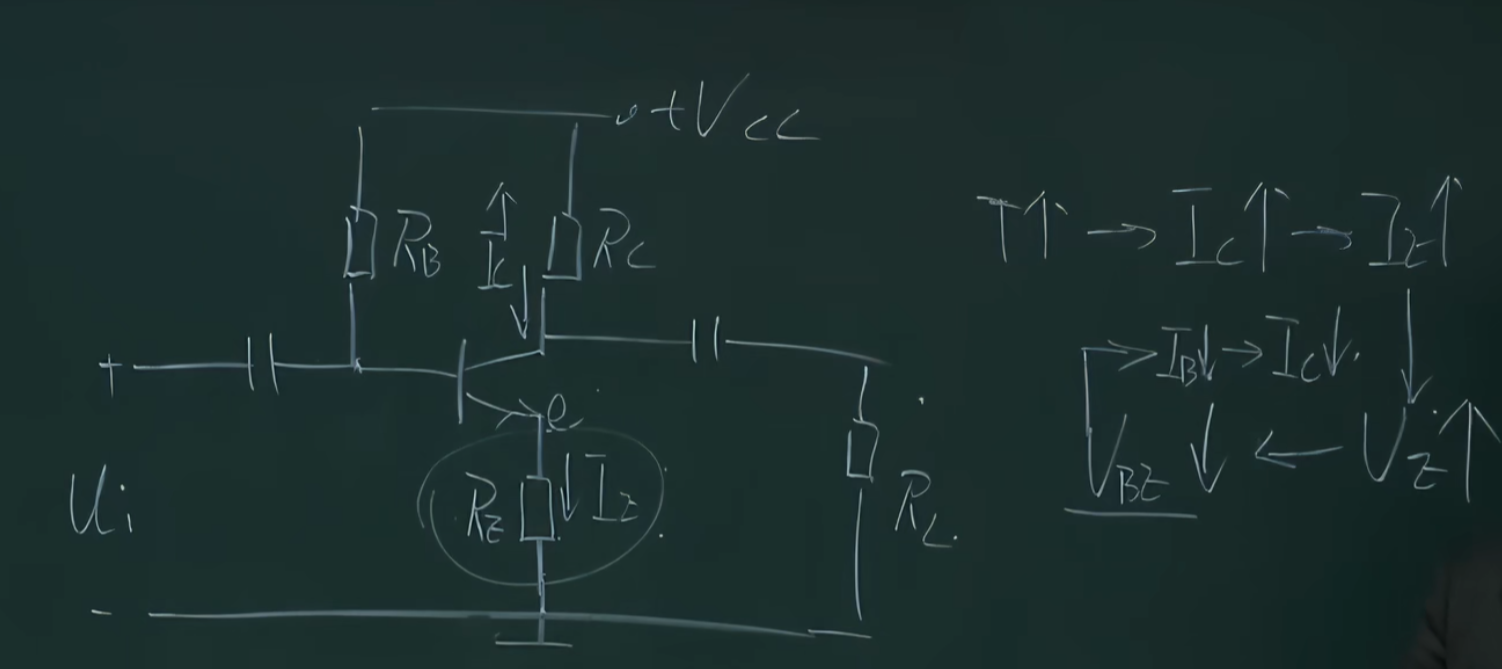

增加RE抑制温漂

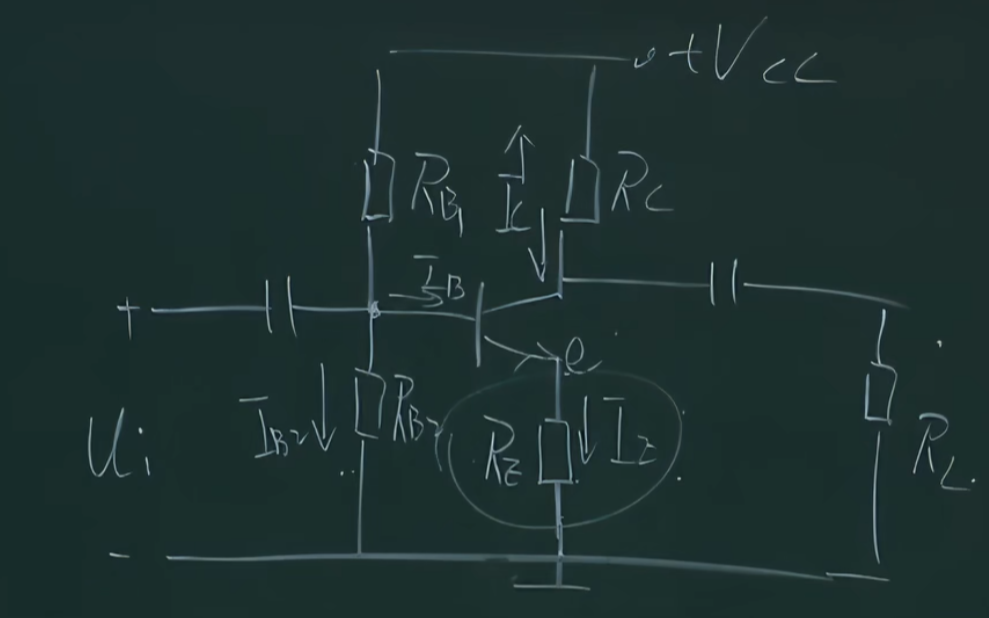

增加RB2并使得经过它的电流很大，分压大，使得静态工作点趋于稳定

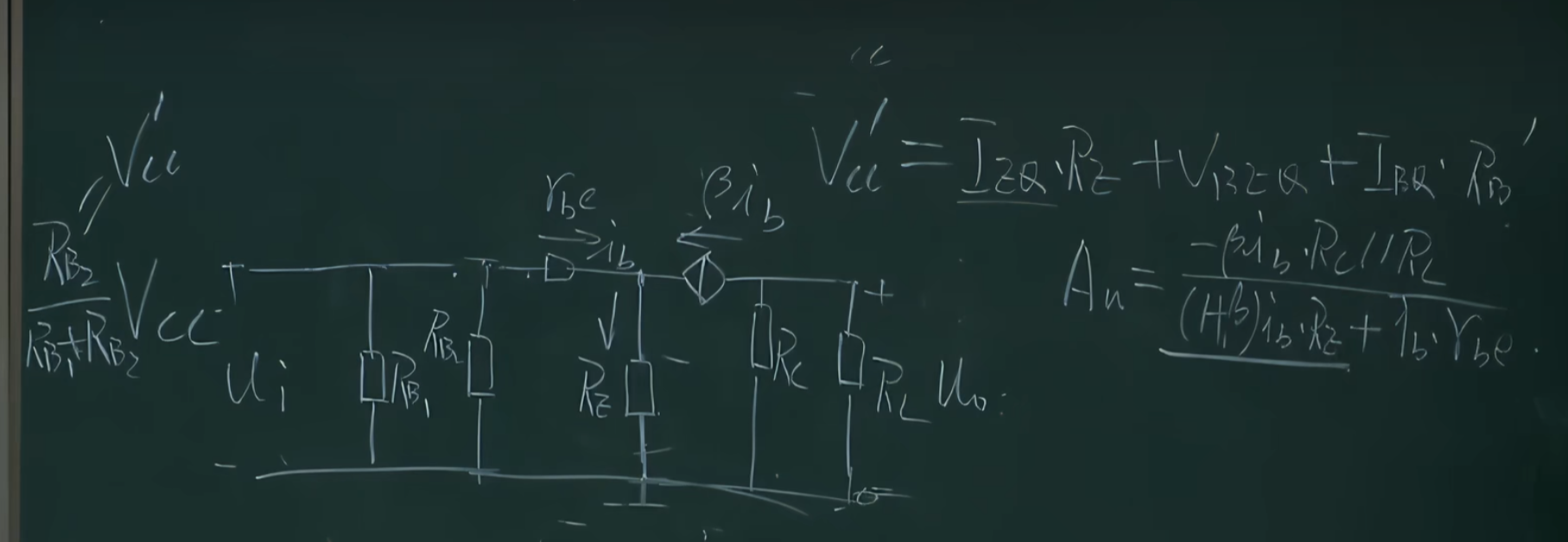

但是RE电阻在交流通路中会使得放大倍数减小（即使我们分析输入电阻，得到输入电阻增加了，但是我们还是希望得到一个高放大倍数的电路）

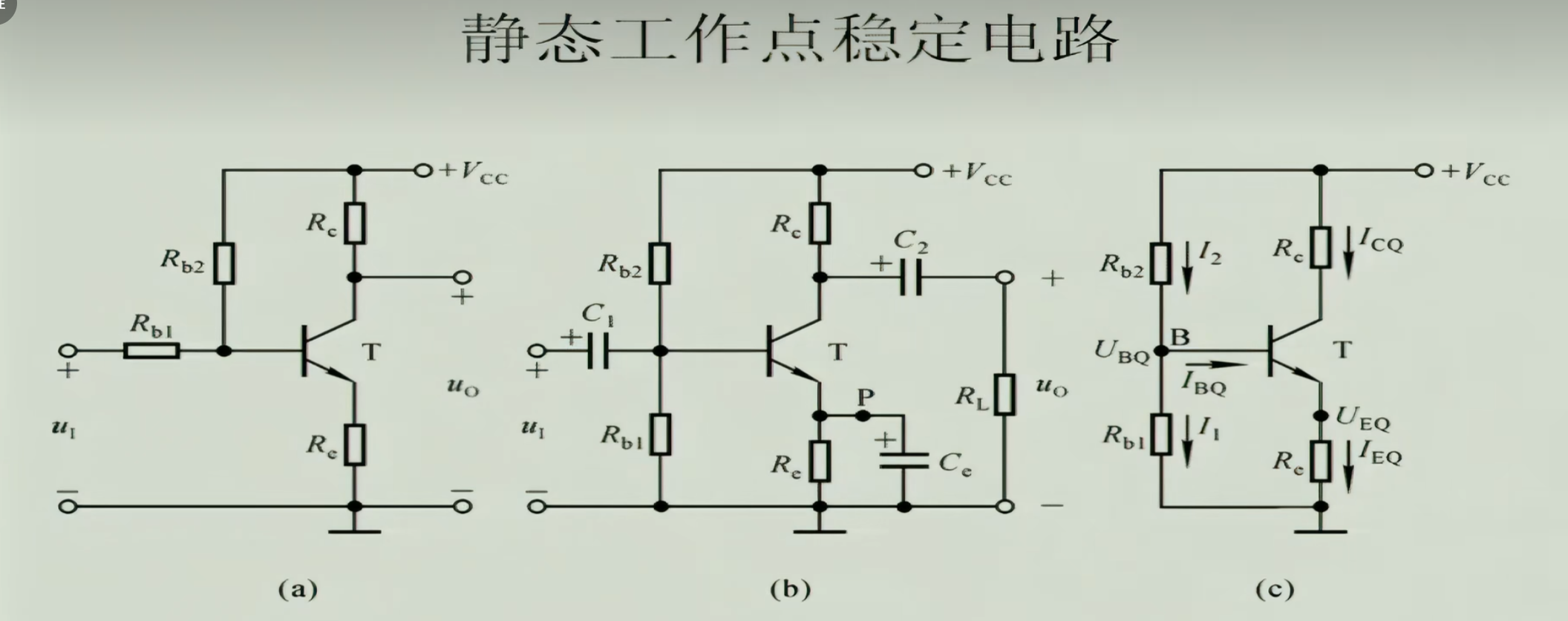

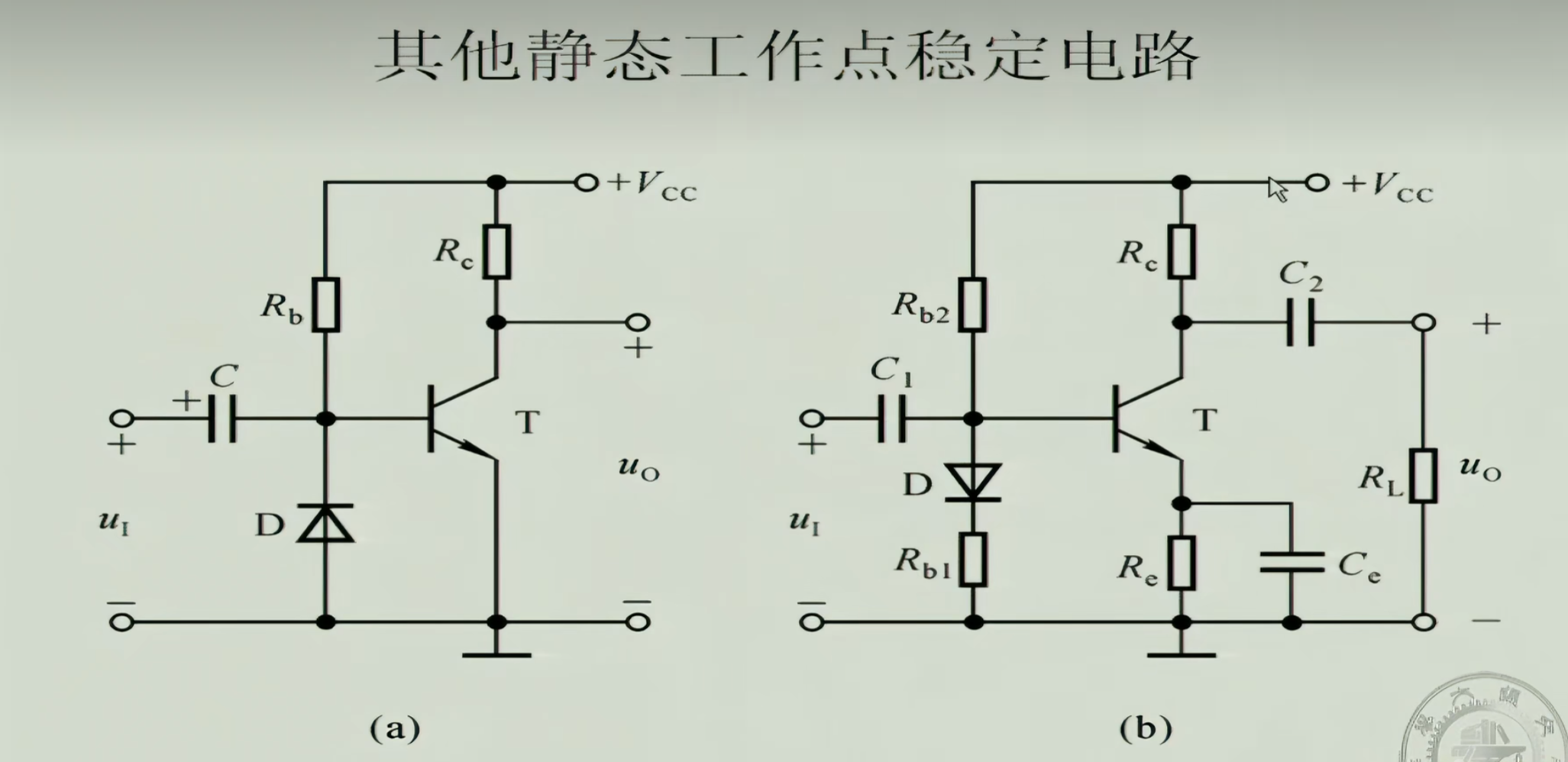

于是我们需要想办法在交流通路中消除RE如同图（b）所示，并联电容即可，但这样为阻容耦合而非直接耦合，无法集成，差分放大电路可以很好解决这一点，在直流的时候能够使得REdouble交流的时候直接为0Ω

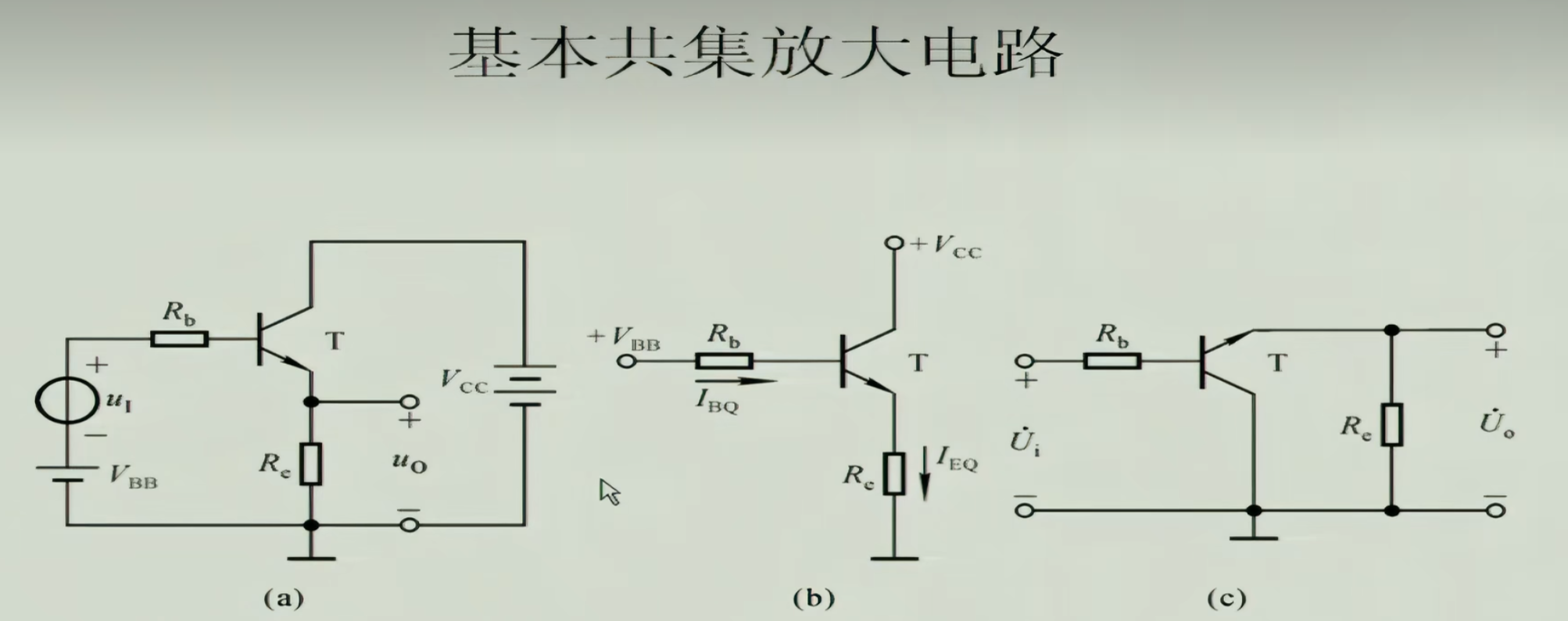

另外基本共集放大电路，放大倍数很小，基本上就是1，因此又称为射极跟随器，但是电流放大了。

另外计算输入电阻发现较大，输出电阻也较小，因此具有输出的电压稳定的特性。
