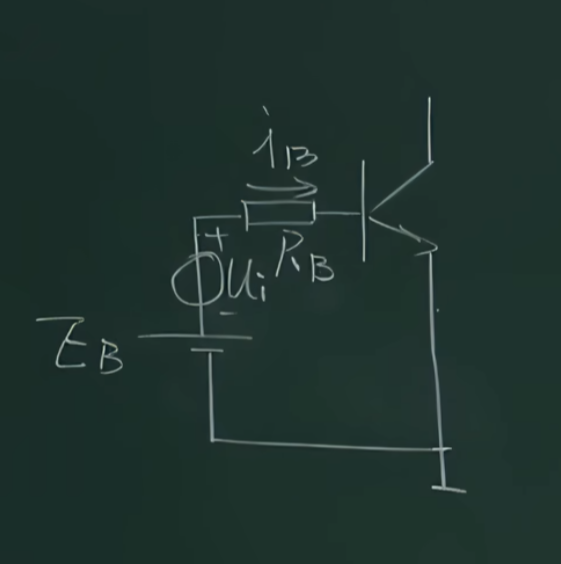

交流骑在直流源上产生IB控制IC

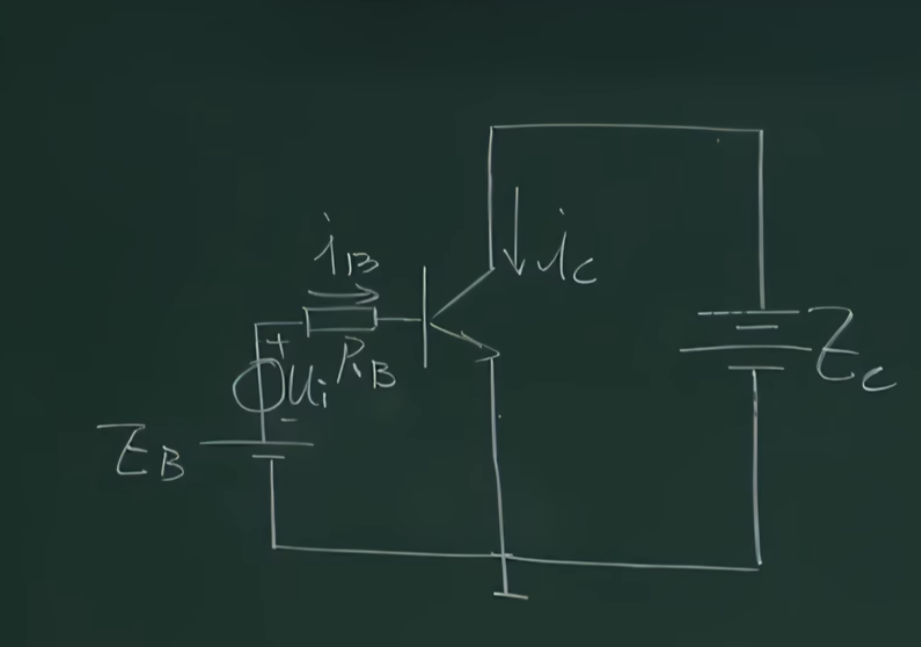

加上集电极反偏直流电压源后，满足工作在放大区的条件

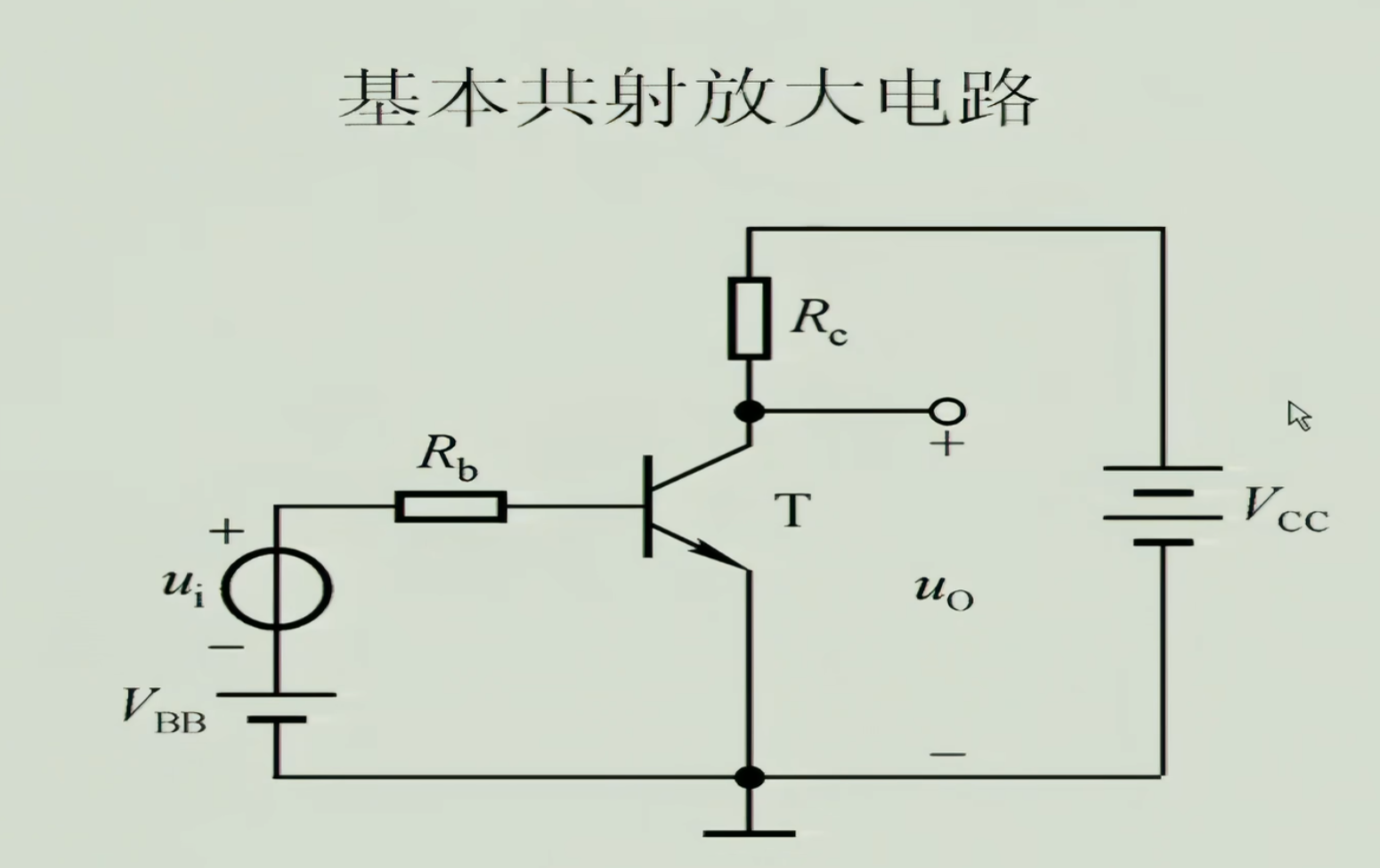

现在考虑如何输出

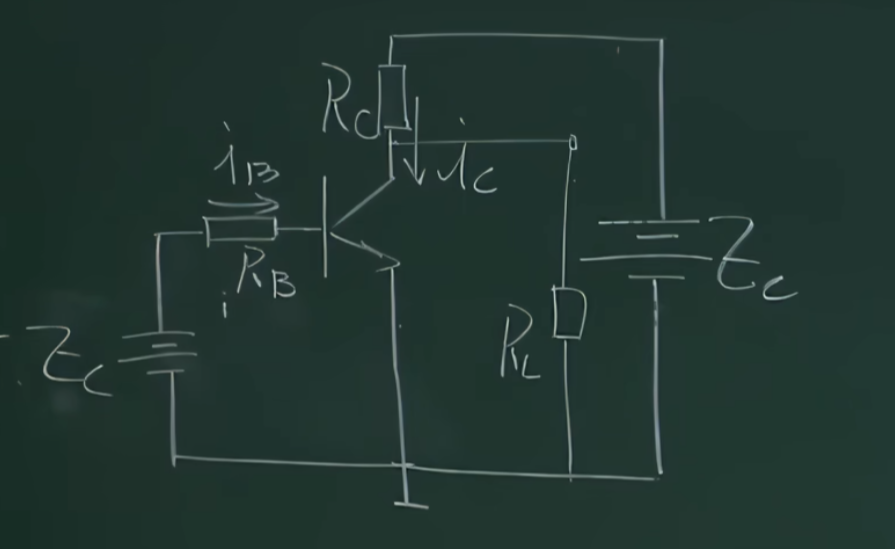

我们用IB控制IC，得到的是电流，想得到电压信号，加电阻即可。但是如果直接在Uo两端接负载，那么输出的会有直流，体现不出交流，因此需要图中Rc的位置。

接下来的思路，非常非常重要，老师讲的特别好！！！反复观看原视频37分的内容

提出可改进的地方：两个直流源能不能变为一个？

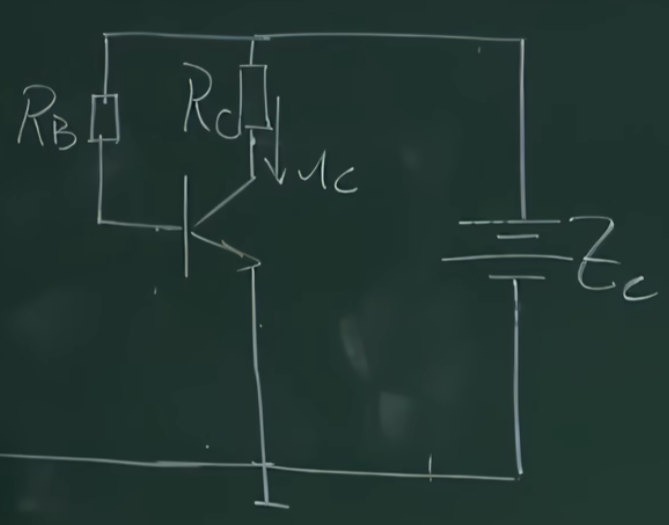

可以，我们用一个Ec只要RB的阻值大于RC那么基极电压还是比集电极小，集电极仍反偏，发射极还是正偏，所以得到下面的电路

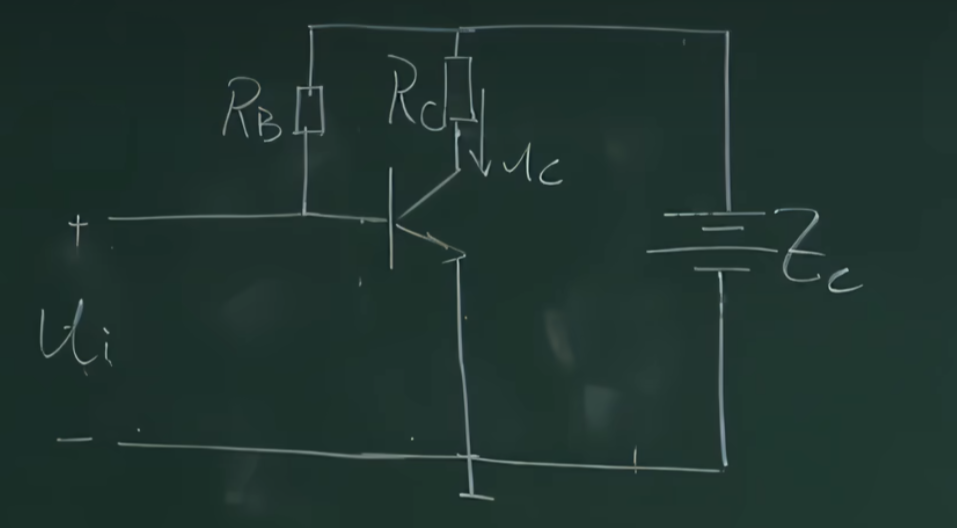

现在两个直流源变为一个，我们考虑如何添加交流来得到交流IB的问题，如果如下图这样加，为什么不行？

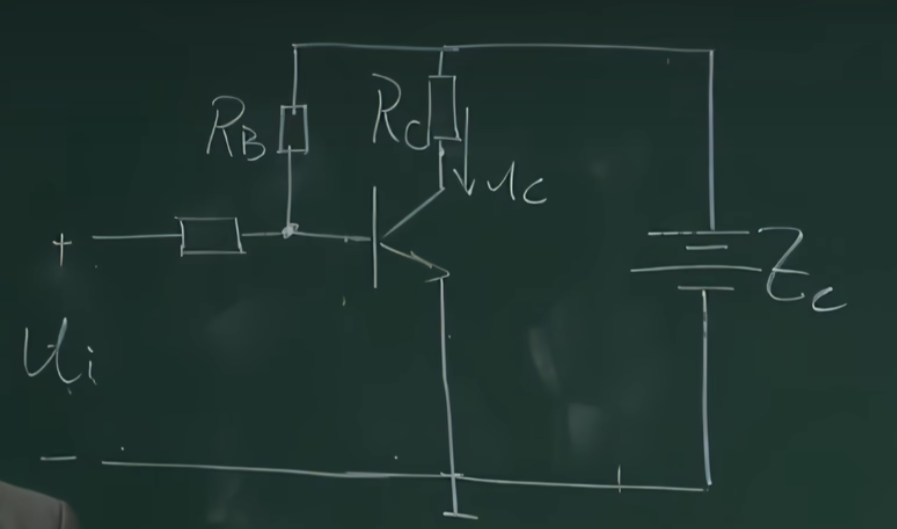

答案很明显，短路，且基极电压一定是Ui，无外乎说基极不能直接并联上电压源，那么加上电阻即可

由叠加定理可知：基极点位的电压是由直流电源和交流电源的叠加得到的

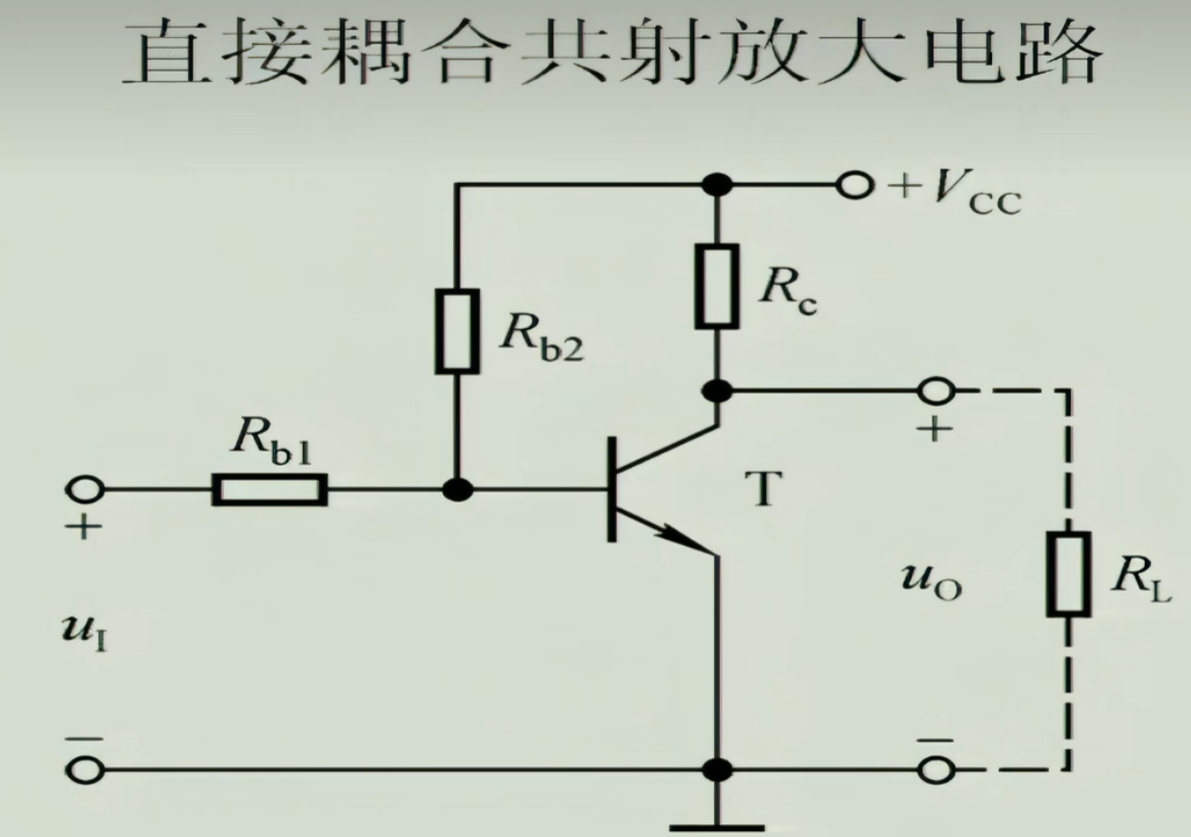

至此我们已经可以得到直接耦合共射放大电路，并且里面每个器件的作用我们都已经很熟悉！！！

直接耦合的负载会有直流和交流分量，人们开始思考能不呢得到一个输入纯交流，输出也是纯交流的电路呢。我们后面将要迎接RC耦合放大电路
