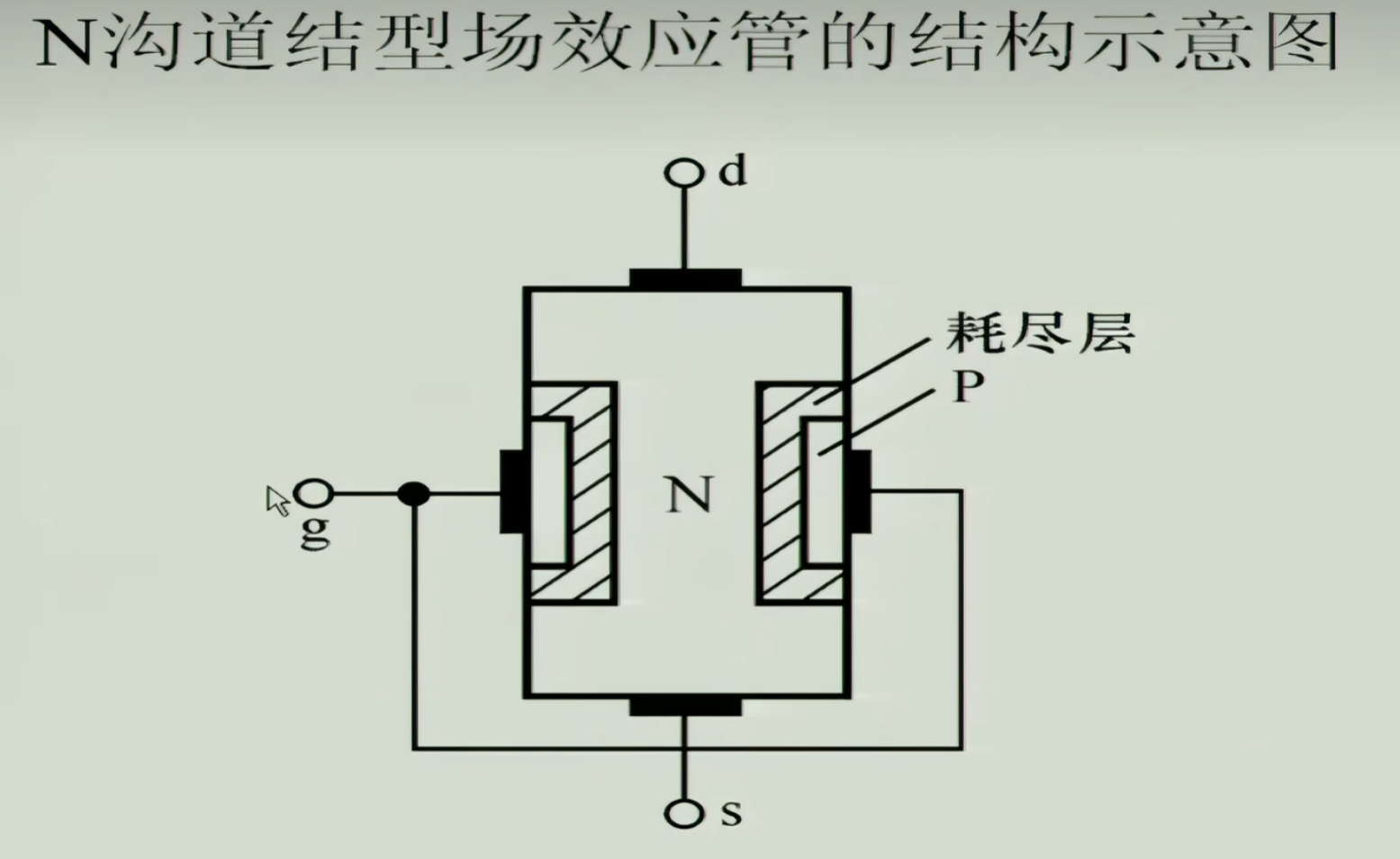

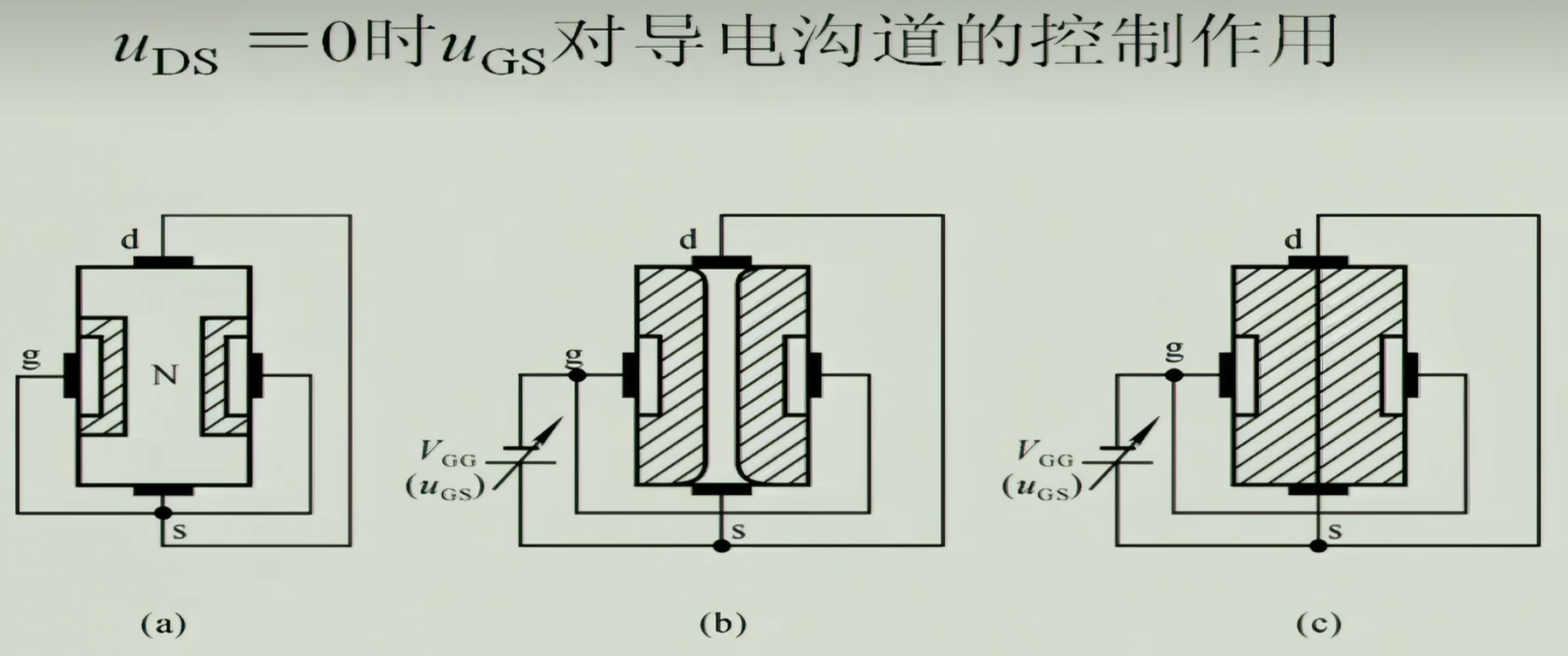

D和S本来是导通的，在GS施加反压，使得PN结加宽，最终真正地夹断

UGS小于0是因为大于0，PN结将导通。这是N型的，如果是P型那就是反过来，总之不能让PN结导通

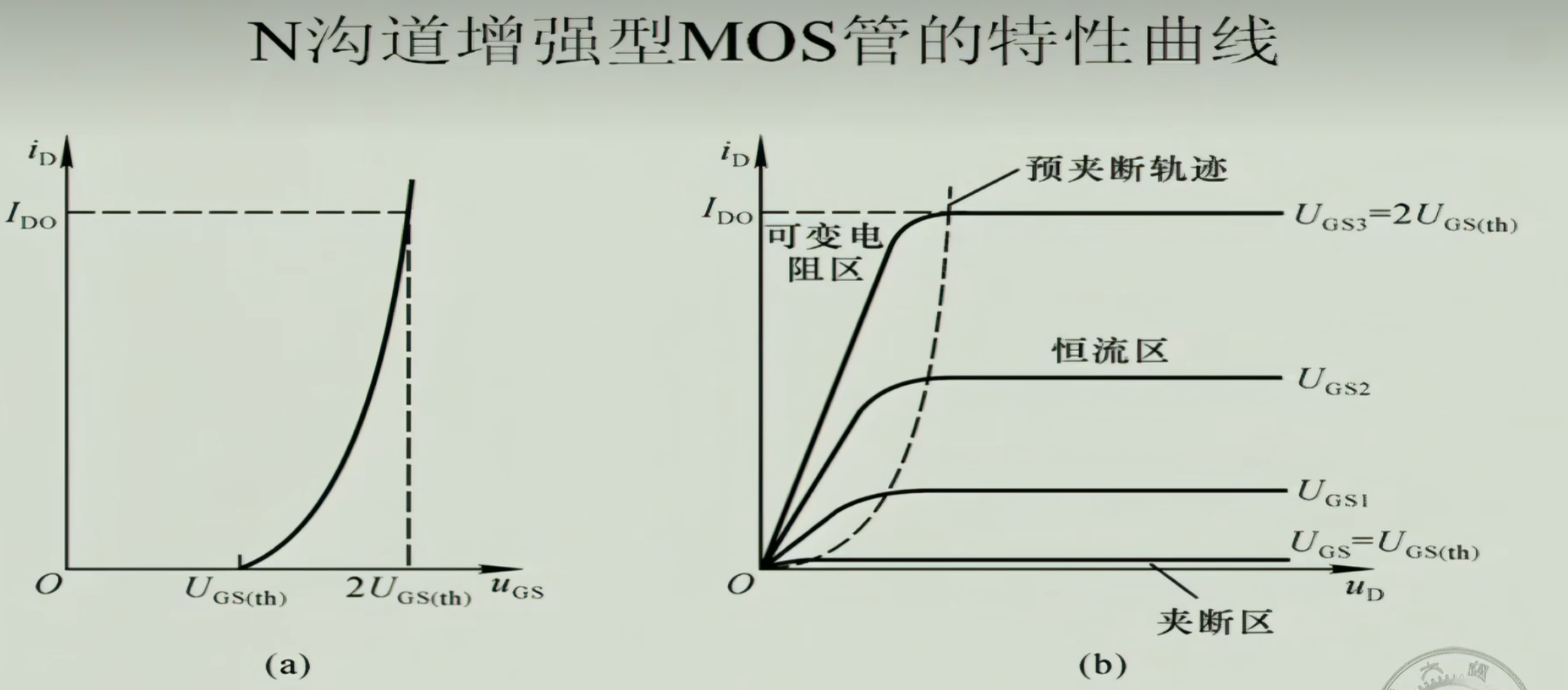

这里为什么叫转移特性曲线，因为栅极并没有电流，没法研究其输入电流和电压UGS的关系，因此研究ID和UGS的关系，称为转移特性曲线

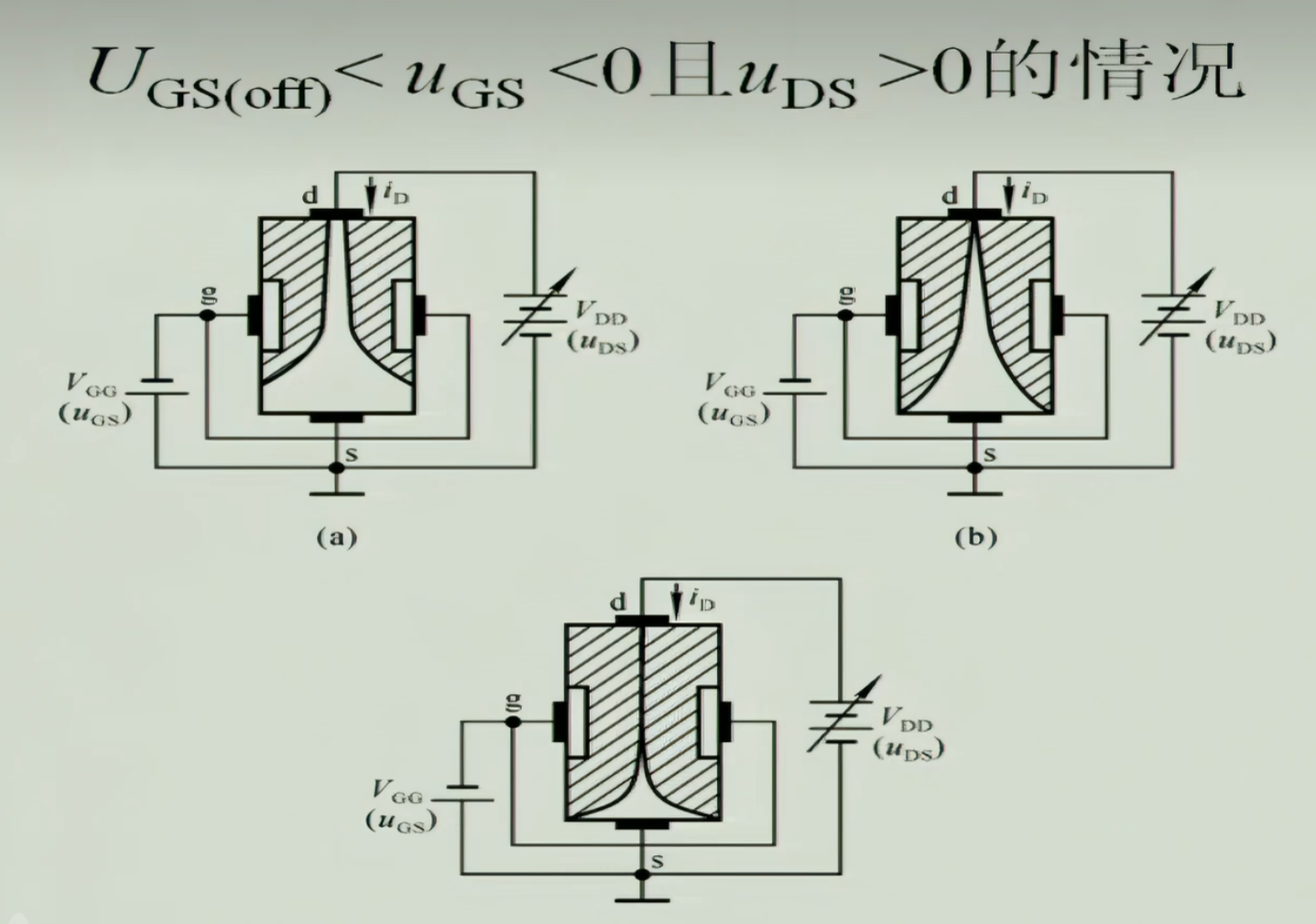

再看转移特性曲线，这肯定是有一个前提的，即MOS管工作在UDS足够大时候，这样才是恒流，ID和UGS才成正比，否则ID和两个变量相关，还记得嘛：UGS得到了一个源极和漏极的等效电阻RDS再施加UDS得到电流ID

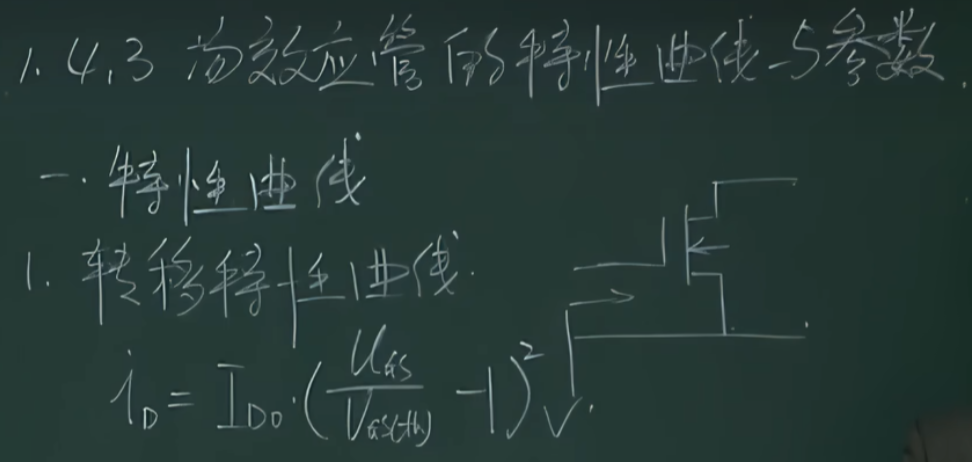

随即，通过转移特性曲线，我们可以写出一个ID与UGS的表达式

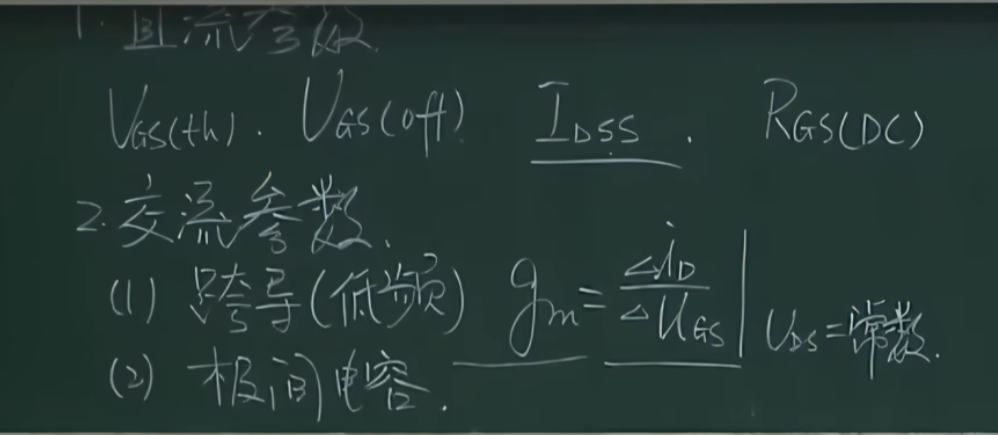

请注意一种动态分析的思路：找“静态工作点”的斜率，因为我们分析动态需要用到delta电流和delta电压比值，这就是斜率，然后在此基础上分析添加交流后的。
