MOS管是双极型的器件，有少子参与导电，因此受到温度影响较大。

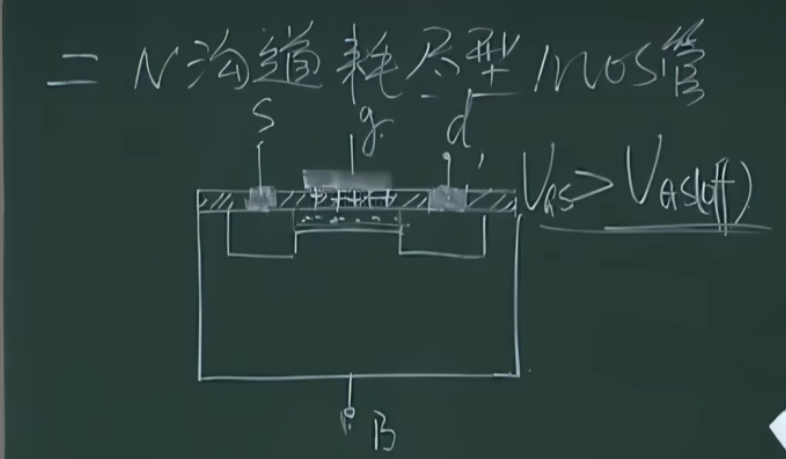

注意两个N极周围的不是SiO2是PN结

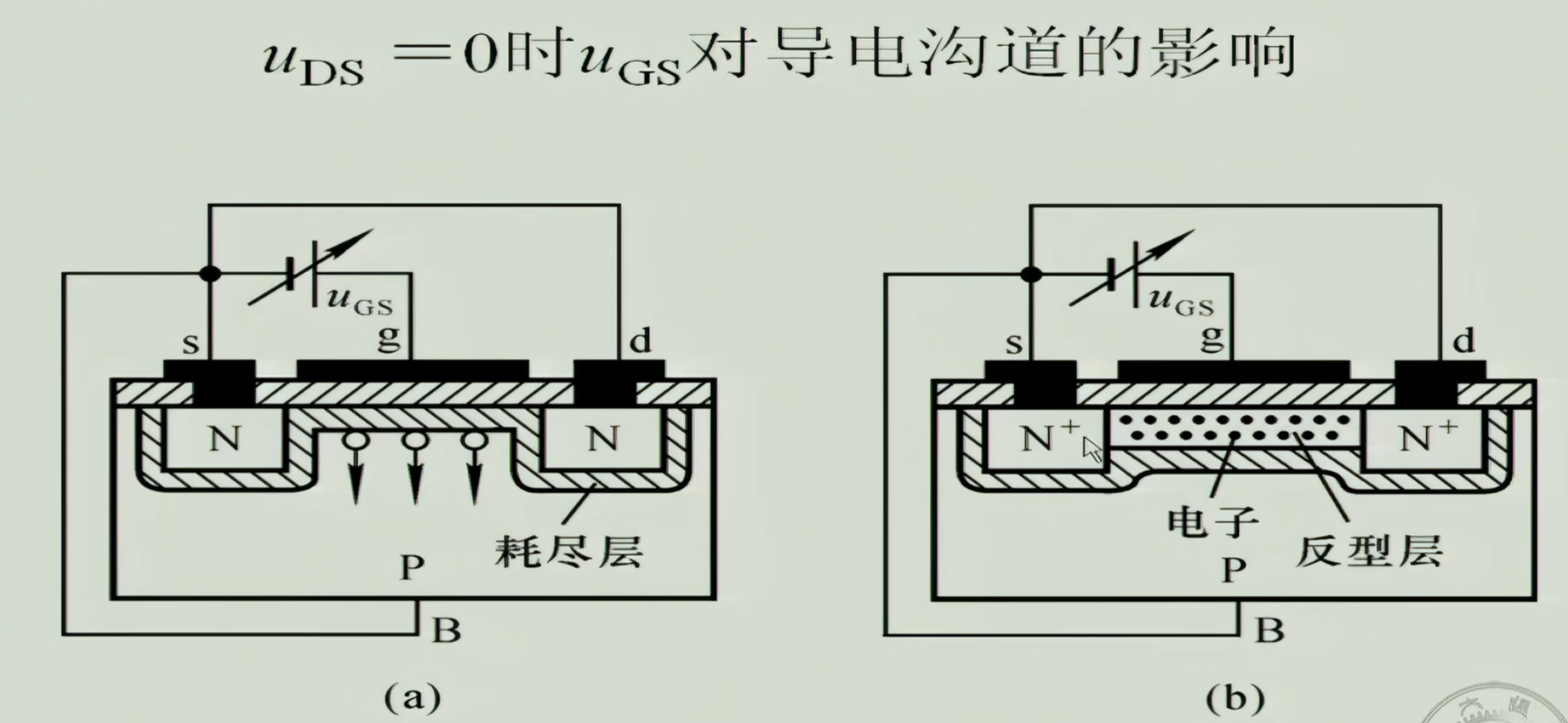

这里刚开始加UGS时，空穴往外排斥，再加电压，P区少子，即电子向栅极靠拢，因而形成通道

现在UGS已经可以控制电子通道大小，这可以看作是一个源极和漏极的电阻，即UGS控制→RDS，那既然有电阻了，想要产生电流，我们就在漏极和源极施加电压即可。

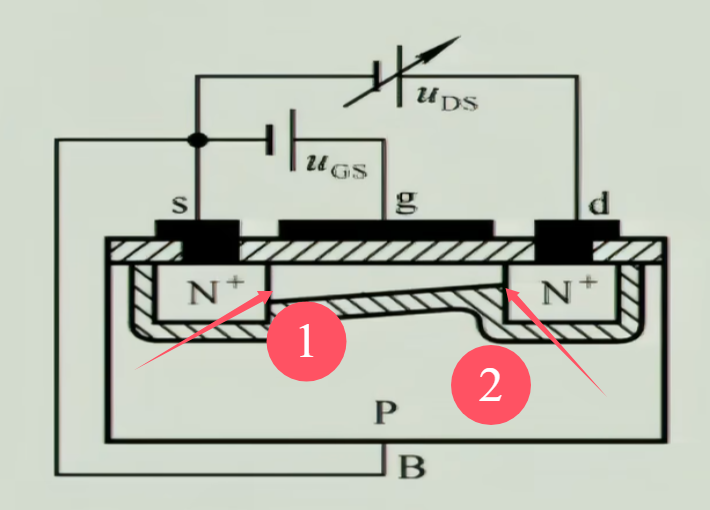

我们必须要先搞清楚这里为什么会是倾斜的，前面认为通道的电压是UGS,但是实际上肯定是上表面栅极的电压减去正下方通道下侧的电压的，在①侧电压确实为UGS，因为源极的N区电压与栅极确实如此。但是在漏极就不一样了，漏极侧N区电压比栅极高了UDS那么其穿越通道的电压就是上侧电压减去正下侧电压：UGS-UDS，产生倾斜。

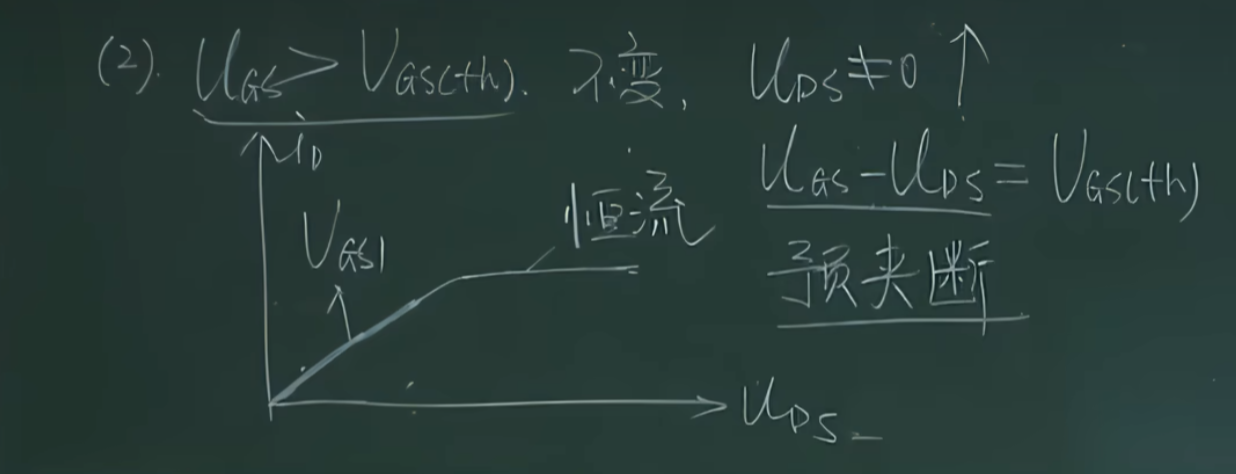

预夹断后出现恒流。这里为什么不会出现真的夹断？

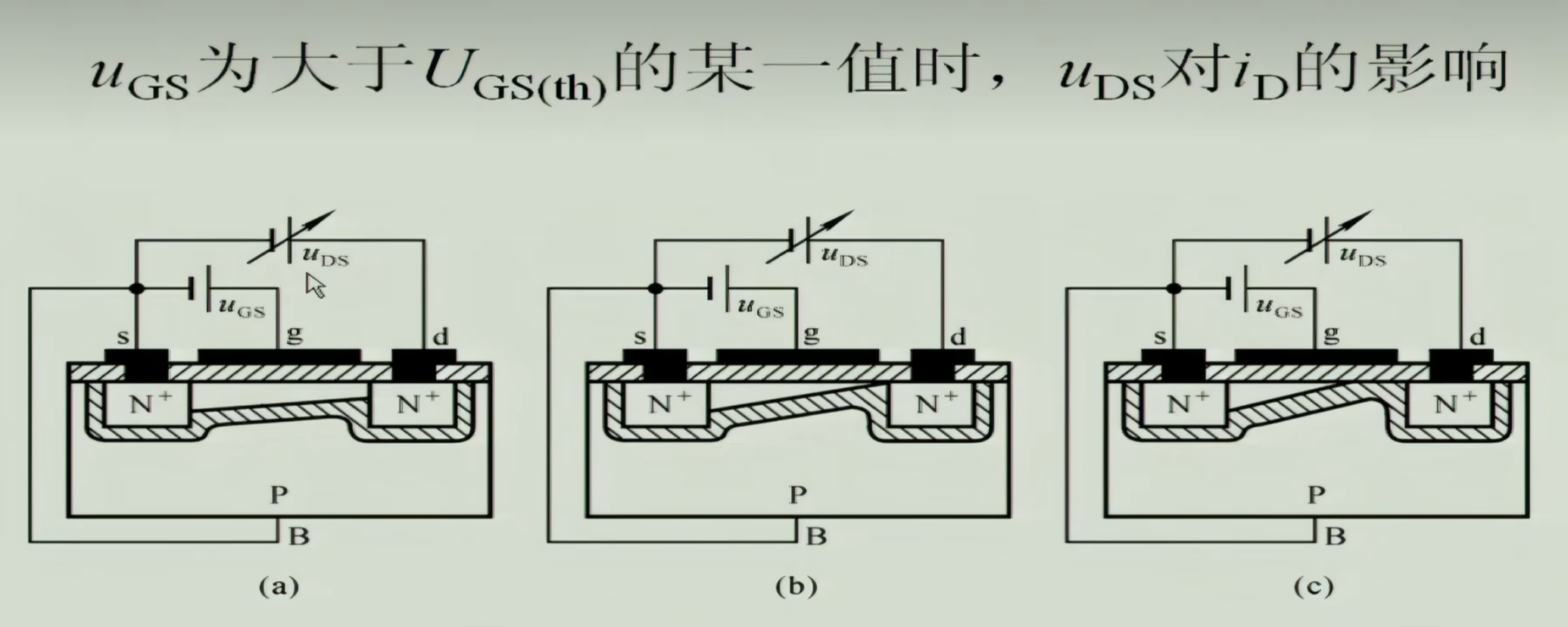

因为漏极侧电压为UGS-UDS，当UDS增大出现预夹断，如果真正夹断将会没有电流产生，而UDS并不能决定源极和漏极的导通性，他们之间的电阻已经由UGS决定了！所以只要有UDS那么一定会有ID，无法真正夹断。

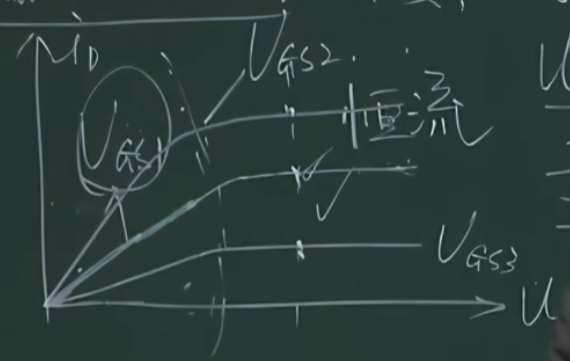

分析不同UGS时候的曲线，假如现在UGS2大于UGS1那么UGS2的曲线斜率应该大一些，因为UGS增大通道变宽（电子过来的多了，还记得吗），等效的电阻小

在左侧斜线的区域，ID与UDS和UGS都有关，但是在右侧恒流后，ID只和UGS有关，因此相当于放大作用

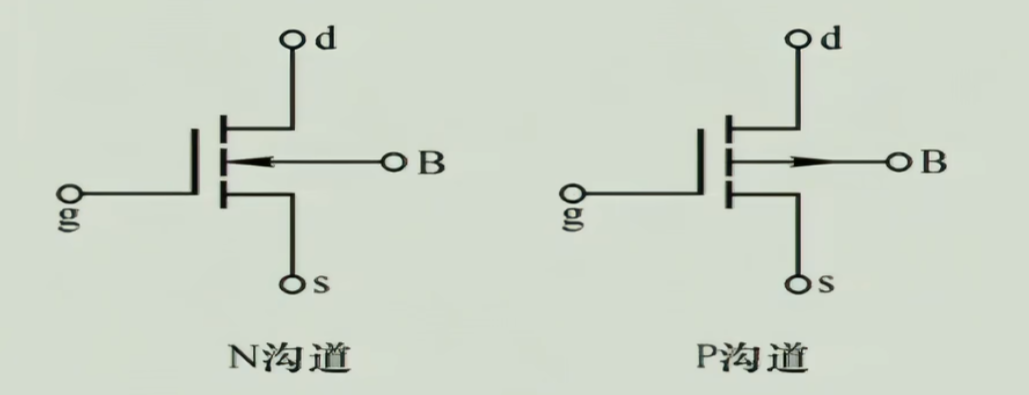

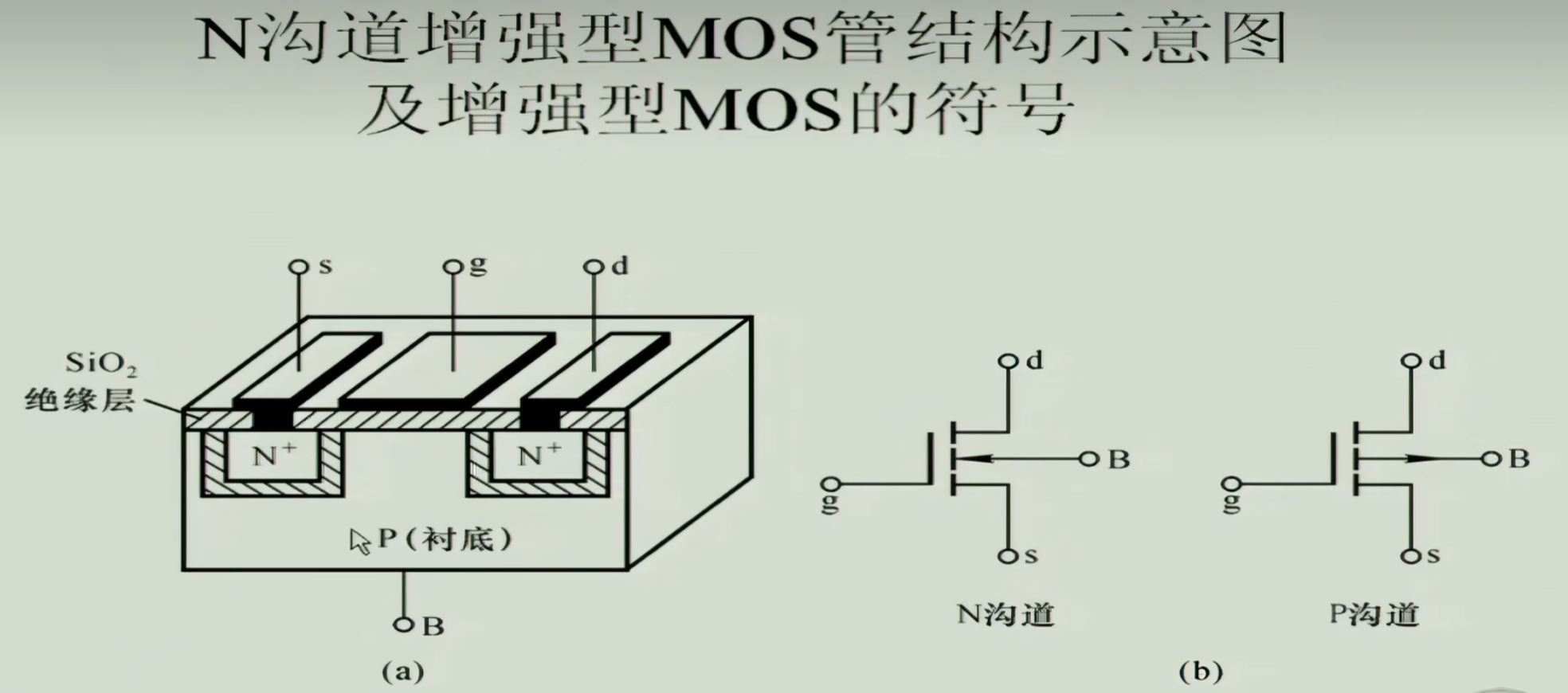

现在再看看这两个符号，断开的沟道表示一开始并没有沟道，后来加电压才有。箭头的指向表示PN结
