南理2022年计算机组网实训学习

配置命令

进入代理模式en
进入全局代理模式conf t
修改hostnamehostname #####
退到全局代理模式exit
创建vlanvlan n(编号)
进入端口int fa 0/10
进入vlaninterface vlan n
将端口划入vlanswitchport vlan n
为vlan虚接口配置ip地址ip address 192.168.1.1 255.255.255.0
开启端口no shut
查看当前路由情况show ip rou
路由器动态路由设置视图router 模式名 (rip)||(ospf 1)
设置路由network 192.168.1.0 0.0.0.255 area 0

一.交换机的Telnet远程登陆配置

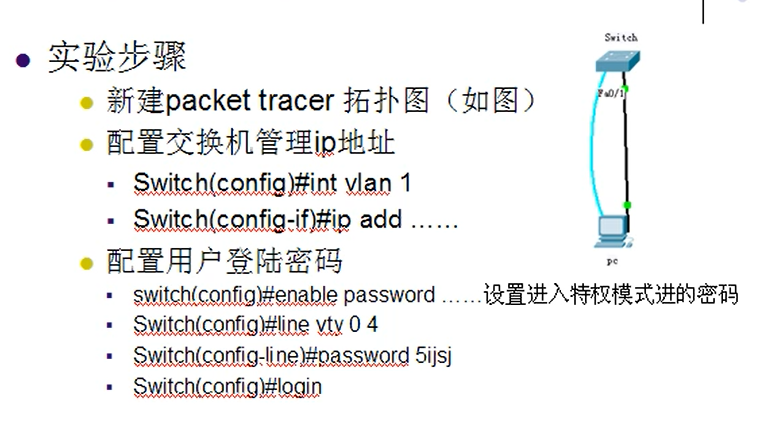

1.实验步骤

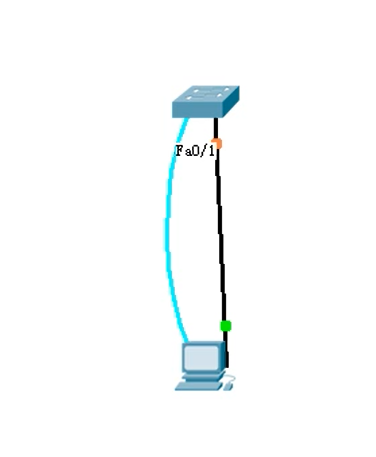

2.拓扑图搭建

3.配置命令

pc终端命令配置

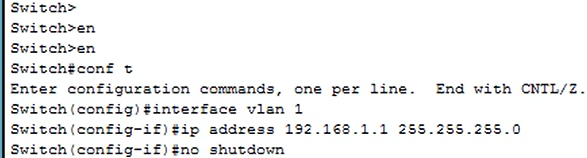

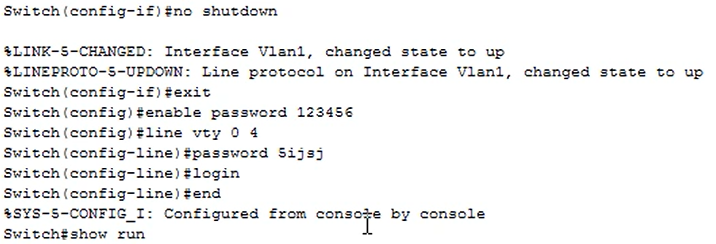

• 配置交换机管理ip地址

en
conf t   //进入全局管理视图
interface vlan 1  //默认情况下交换机端口都处入vlan 1当中
ip address 192.168.1.1 255.255.255.0
no shutdown  //开启vlan 1

• 配置用户登陆密码

enable password 123456  //设置进入特权模式的密码
line vty 0 4
password mima  //设置Telnet远程登陆的密码
login  //登陆
end   //结束退出
show run  //查看当前配置

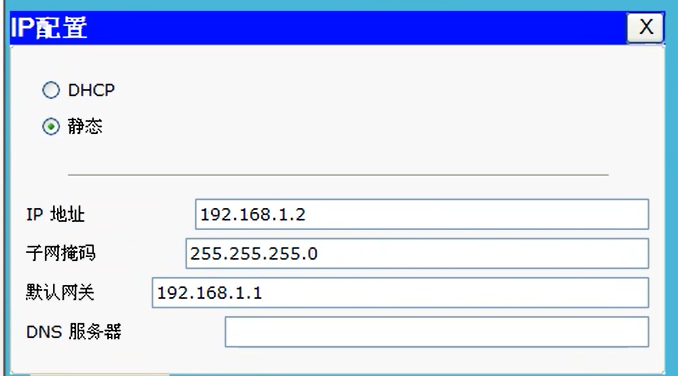

pc ip配置

网关与交换机的 管理ip地址一致

命令提示符（检测）

ping 192.168.1.1 可通信

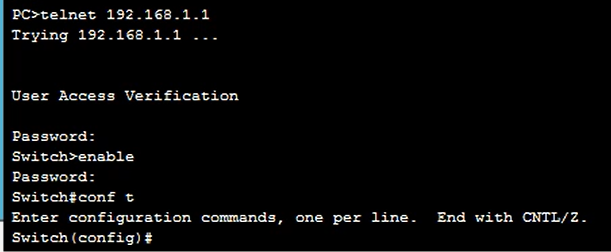

telnet 192.168.1.1 登陆远程交换机

第一个password 为 vty密码，第二个为 进入特权模式密码

！！！这是一种带内管理模式

二、路由器OSPF动态路由配置

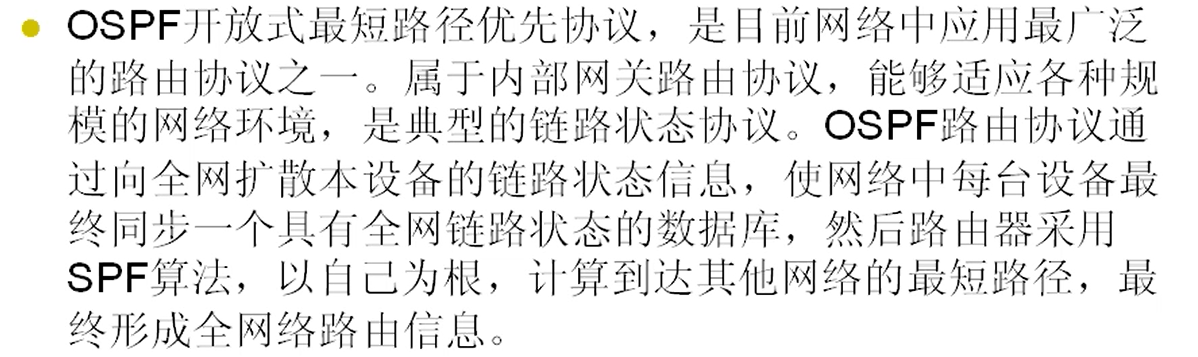

1.技术原理

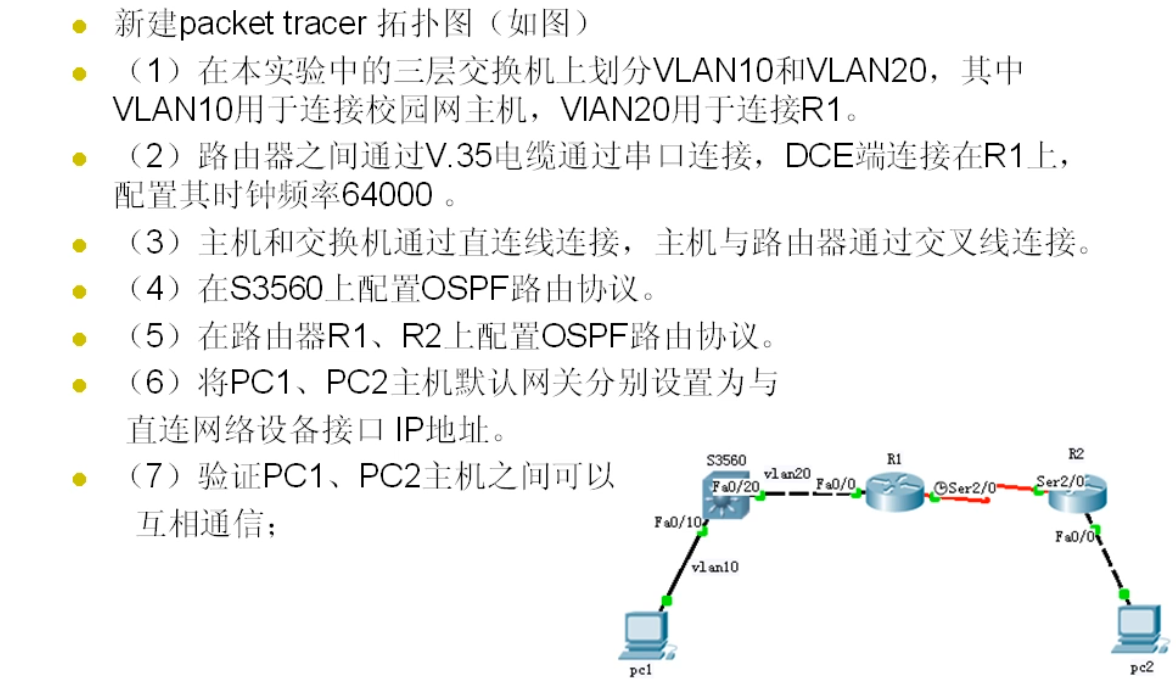

2.实验步骤

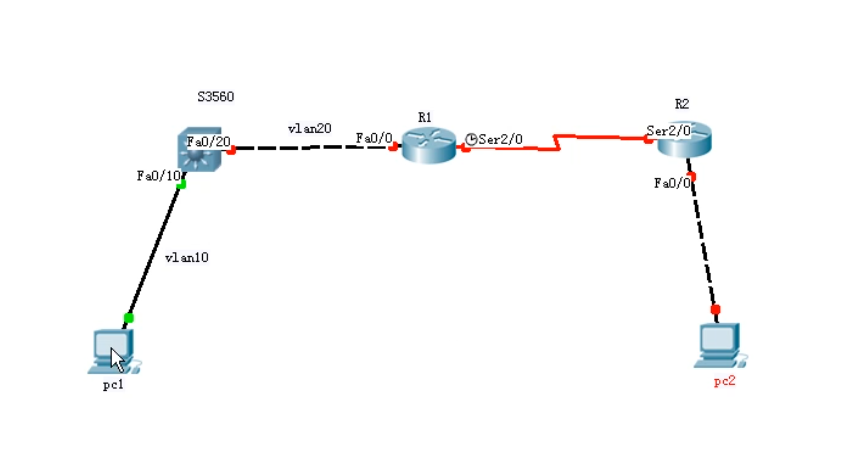

3.拓扑图

4.命令配置

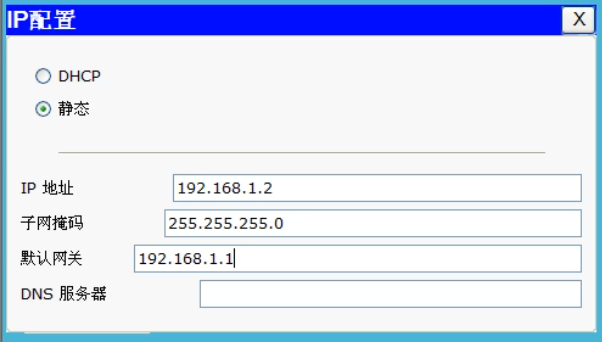

pc1

pc2

三层交换机

• 创建vlan10、vlan20
• 将fa0/1划入vlan10，fa0/2划入vlan20
• 开启两个端口
• 分别给vlan10和vlan20配置虚接口ip地址
  192.168.1.1 255.255.255.0
192.168.2.1 255.255.255.0
• 进入ospf视图
• 设置路由
  network 192.168.1.0 0.0.0.255 area 0
network 192.168.3.0 0.0.0.255 area 0

R1

• 开启并给fa 0/0配置IP地址
  192.168.3.2 255.255.255.0
• 开启并给给serial 2/0配置时钟频率和ip地址
  clock rate 64000
192.169.4.1 255.255.255.0
• 进入ospf视图
• 设置路由
  network 192.168.3.0 0.0.0.255 area 0
network 192.168.4.0 0.0.0.255 area 0

R2

• 开启并给fa 0/0配置IP地址
  192.168.2.1 255.255.255.0
• 开启并给给serial 2/0配置时钟频率和ip地址由于serial2/0在R1已经配过频率了这里就不用了
  clock rate 64000
192.169.4.2 255.255.255.0
• 进入ospf视图
• 设置路由
  network 192.168.2.0 0.0.0.255 area 0
network 192.168.4.0 0.0.0.255 area 0

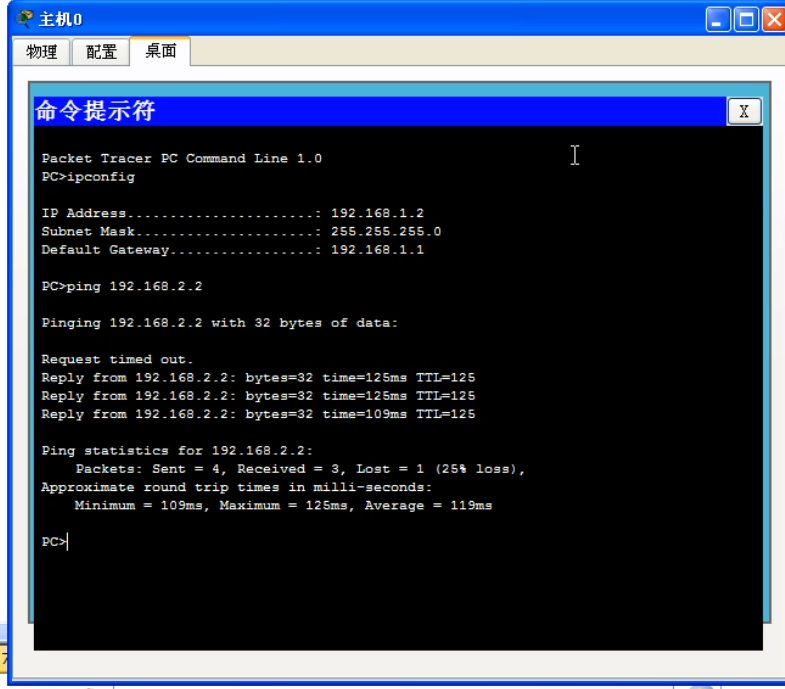

5.命令提示符（检测）
