CH32V103C8T6 usb gamepad joystick RISC-V内核 鼠标手柄键盘hid评估板学习板开发板指南
第一部分、硬件概述
1.1 实物概图
图1.1Gamepad实物概图
如图1.1所示Gamepad评估板配置了8个6*6轻触按键，一个摇杆（Joystick），搭载一颗WS2812B灯珠，并将UART1串口，编程接口（SWD），外接Joystick接口，microUSB接口引出;

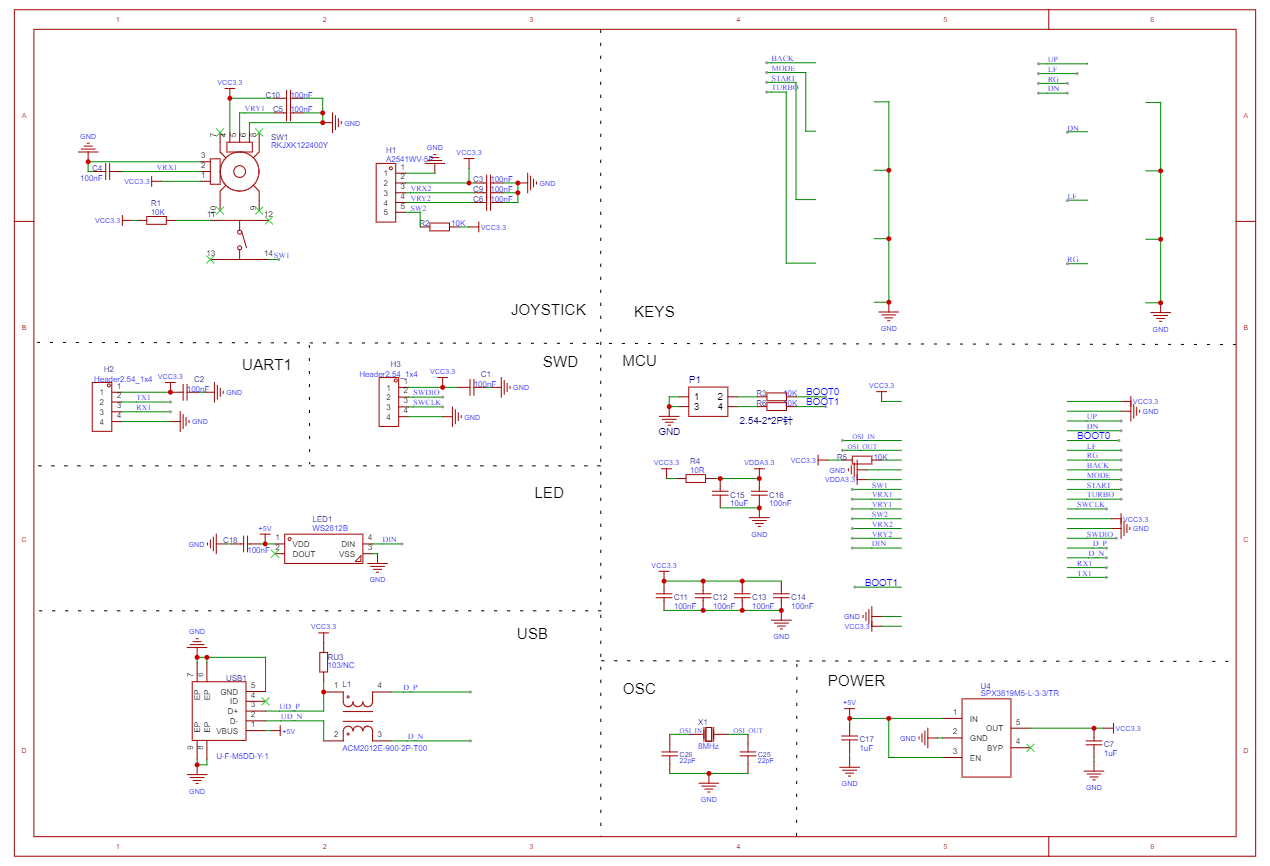

1.2 Gamepad原理图
Gamepad原理图如图1.2所示，如看不清可打开Doc目录下的PDF文档查阅
图1.2 Gamepad原理图
第二部分、软件工具
2.1 软件概述
在 /Software 目录下是常用的工具软件：
- Dt2_4：配置USB设备Report描述符的工具；
- USBHID调试助手/呀呀USB： USB调试工具，相当于串口调试助手功能；

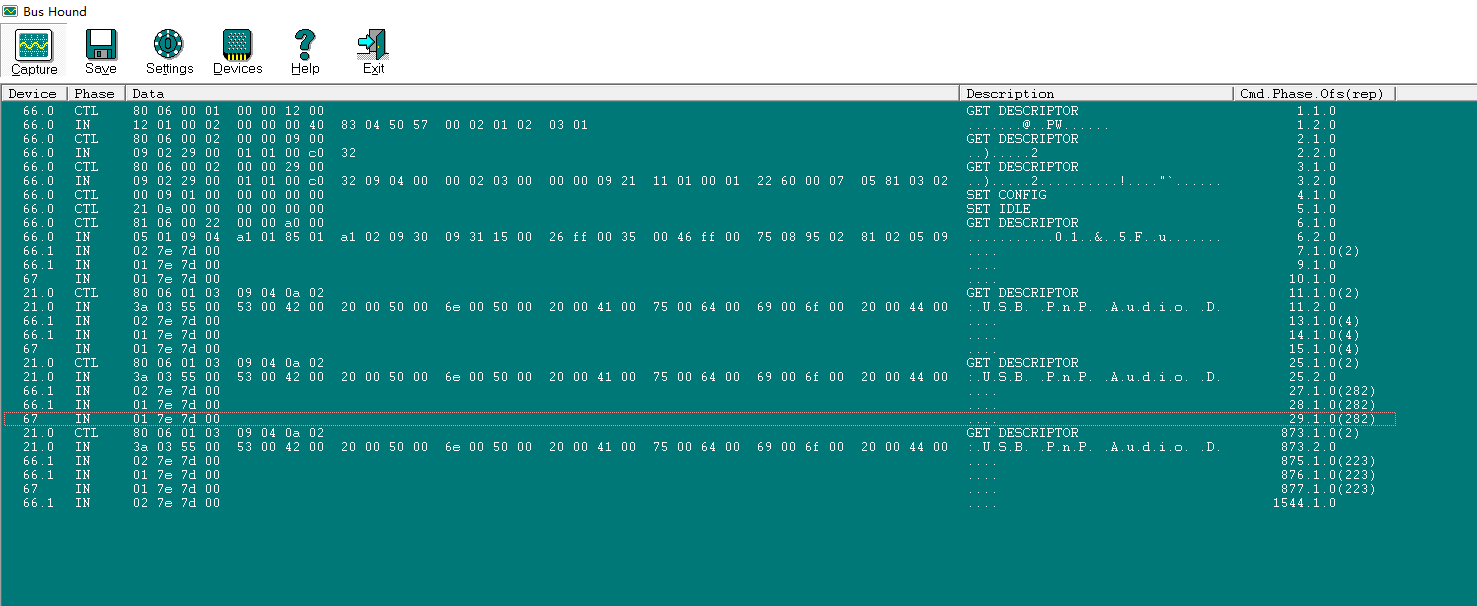

- BUSHound：总线调试工具；
- USBlyzer：一款专业的USB协议分析软件
- MDK:常用编译器；
- STM32CubeMX：代码生成工具；
第三部分、实战训练
3.1 实例Eg1_GamePad
目标是实现GamePad:枚举成XY轴的平面坐标和8个按键的USB设备。
3.1.1硬件设计
图1.3 Joystick原理图
其中VRX1与VRY1是摇杆的电位器输出的电压信号（ADC检测)；SW1则是按键，右侧H1是外接的Joystick口;
图1.4 KEY原理图
如图1.4是KEY原理图，我们只要配置8个GPIO作为输入去检测按键信号;
3.1.2 软件设计
首先是初始化代码，我们通过STM32cubeMX软件去生成代码，具体配置请打开GamePad.ioc查阅，这里不再赘述;
我们的工程使用的是Keil-MDK编译器，生成的工程目录如图1.5
图1.5 工程目录
其中
- Application/MDK-ARM 存放的是启动代码；
- Application/User/Core： main函数，中断Handler，MSP相关代码；
- Application/User/USB_DEVICE/App：* USB设备应用代码；
- Application/User/USB_DEVICE/Target： USB设备配置代码；
- Drivers/STM32F1xx_HAL_Driver： HAL库驱动代码
- Drivers/CMSIS： CMSIS相关代码
- Middlewares/USB_Device_Library/ USB设备库代码，对应cubemx Middleware；
- Customer： 这是我们自定义的代码；
- Doc： 存放说明文本文档；
工程目录这里只做一次介绍，后面的样例目录大同小异。接下来我们配置一下USB的报告描述符，我们定位到
"Application/User/USB_DEVICE/App/ usbd_custom_hid_if.c"文件，
打开usbd_custom_hid_if.c文件,并找到数组变量CUSTOM_HID_ReportDesc_FS；
另外需要注意USBD_CUSTOM_HID_REPORT_DESC_SIZE,
这个宏是报告描述符实际数组大小，大小不对会导致枚举失败;
"#define USBD_CUSTOM_HID_REPORT_DESC_SIZE 46"
通过报告描述符生成工具Dt2_4配置生成报告描述符，如下
__ALIGN_BEGIN static uint8_t CUSTOM_HID_ReportDesc_FS[USBD_CUSTOM_HID_REPORT_DESC_SIZE] __ALIGN_END =
{
/* USER CODE BEGIN 0 */
0x05, 0x01, // USAGE_PAGE (Generic Desktop)
0x09, 0x04, // USAGE (Joystick)
0xa1, 0x01, // COLLECTION (Application)
0xa1, 0x02, // COLLECTION (Logical)
0x09, 0x30, // USAGE (X)
0x09, 0x31, // USAGE (Y)
0x15, 0x00, // LOGICAL_MINIMUM (0)
0x26, 0xff, 0x00, // LOGICAL_MAXIMUM (255)
0x35, 0x00, // PHYSICAL_MINIMUM (0)
0x46, 0xff, 0x00, // PHYSICAL_MAXIMUM (255)
0x75, 0x08, // REPORT_SIZE (8)
0x95, 0x02, // REPORT_COUNT (2)
0x81, 0x02, // INPUT (Data,Var,Abs)
0x05, 0x09, // USAGE_PAGE (Button)
0x19, 0x01, // USAGE_MINIMUM (Button 1)
0x29, 0x08, // USAGE_MAXIMUM (Button 8)
0x15, 0x00, // LOGICAL_MINIMUM (0)
0x25, 0x01, // LOGICAL_MAXIMUM (1)
0x95, 0x08, // REPORT_COUNT (8)
0x75, 0x01, // REPORT_SIZE (1)
0x81, 0x02, // INPUT (Data,Var,Abs)
0xc0, // END_COLLECTION
/* USER CODE END 0 */
0xC0 /* END_COLLECTION */
};
由上述描述符可以看出X,Y轴定义成无符号8位数，XY的描述占用2个字；按键一共有8个，每个大小描述是bit，8个bit即1个byte；因此XY坐标+8个按键=3个byte；我们需要上报3个byte的数据给主机（HOST）。
最后是应用程序的编写，在main函数中，我们通过HAL_ADC_Start_DMA(&hadc1, (uint32_t*)&AD_DATA, N)启动ADC DMA采集两个坐标数据;
bubble_sort是冒泡排序算法，对XY采样到的数据进行排序后取中间值几个进行求平均以减少误差;
- 公式：
X=((Xtemp-Xmin)255)/(Xmax-Xmin);
Y=((Ytemp-Ymin)255)/(Ymax-Ymin);
这两个公式是坐标解析算法，即两点一线方程；
按键的解析就是操作对应的key变量对应的位：如按键1按下，把最低位置1；按键1弹起，把最低位清零即可；
这样组成报告描述符，通过USBD_CUSTOM_HID_SendReport上报给主机，如下
Joystick_Report[0] =Y;
Joystick_Report[1]=X;
Joystick_Report[2]=key;
USBD_CUSTOM_HID_SendReport(&hUsbDeviceFS,(u8*)&Joystick_Report, 3);
至此，软件设计完成。（对于没有基础的同学，还是建议多看代码，精力有限，恕难面面俱到）
3.1.3 下载验证
我们把固件程序下载进去可以，打开“设备与打印机”可以看到USB设备枚举成了一个Gamepad，如下图。
图1.5 Gamepad设备

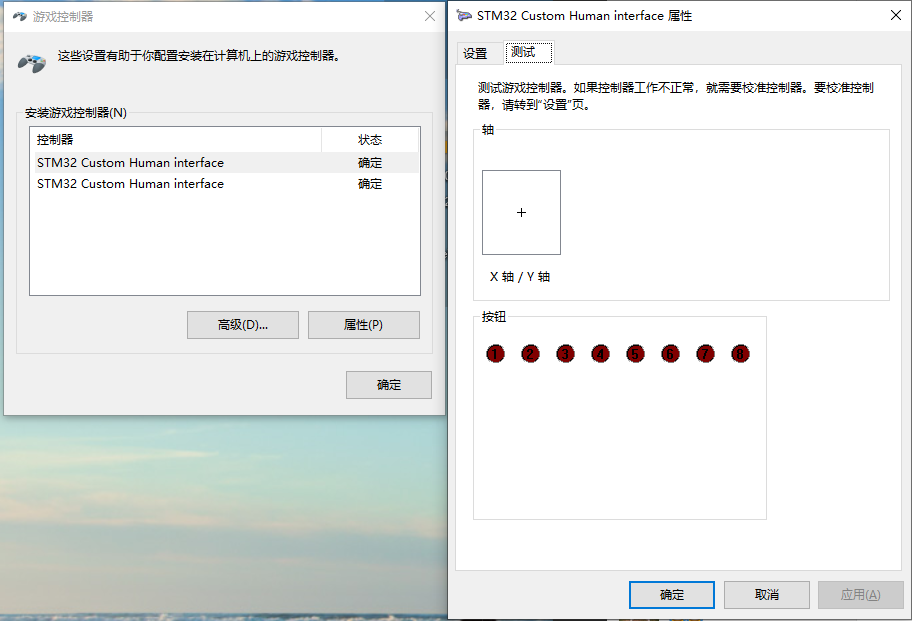

右键打开游戏控制器后，点击属性得到下图所示界面
图1.6 游戏控制器
我们可以摇Joystick和按按键可以发现上图游戏控制器界面也跟着响应。
3.2 实例Eg2_WS2812B
目标是实现点亮WS2812B灯珠。
3.2.1硬件设计
如图1.7和1.8所示MCU通过1根数据线控制WS2812B
图1.7 WS2812B单颗灯珠原理图
图1.8 MCU连接WS2812控制引脚
————————————————以下为引文start————————————————

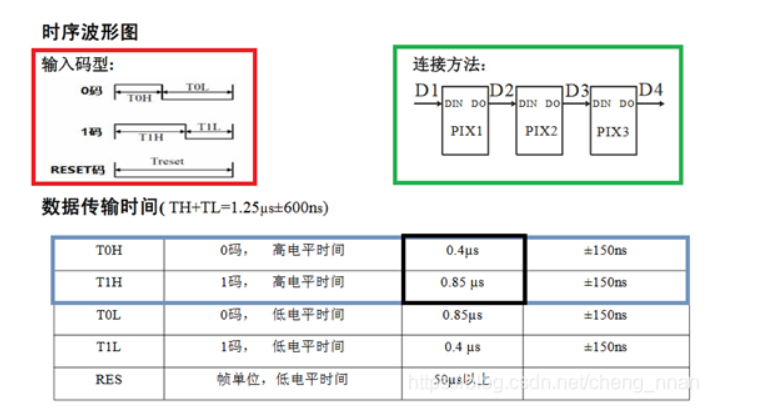

WS2812通讯协议：
数据协议采用单线归零码的通讯方式， 像素点在上电复位以后， DIN端接受从控制器传输过来的数据， 首先送过来的24bit数据被第一个像素点提取后， 送到像素点内部的数据锁存器， 剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点， 每经过一个像素点的传输， 信号减少24bit。 像素点采用自动整形转发技术， 使得该像素点的级联个数不受信号传送的限制， 仅仅受限信号传输速度要求
从图中可以看出，数字“1”使用长脉宽来编码（占空比为68%），“0”使用短脉宽来编码（占空比为32%）。数据线低电平保持时间大于50us时，为复位信号。复位后，每个LED读取“Din”线上开始的24bit（绿：红：蓝为8：8：8）数据到驱动芯片内部缓存。除了开始的24bit数据，后面的数据都通过“Dout”脚传递到下一个LED，即每经过一个像素点的传输，信号减少24bit。内部缓存数据在下一个复位脉冲后被写入PWM控制器。一个bit为1.25us，一个LED有38bits=24bits,传输完 需要241.25us=30us。
数据传输方式：
————————————————end————————————————
版权声明：本文为CSDN博主「皮克斯之旅」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/cheng_nnan/article/details/105490778
3.2.2 软件设计
我们将DIN配置为PWM+DMA的方式去驱动WS2812B，初始化配置如图1.9所示
图1.9 DIN引脚配置
MCU主频为72M，Counter period=89,即计数周期=1/72*89约等于1.23us
#define BIT_1 61u //1比较值为61 850us
#define BIT_0 28u //0比较值为28 400us
我们的代码中配置0码和1码如上，
1码计算：1/7261约等于0.84us
0码计算：1/7228约等于0.38us
满足规格书中对传输时间的要求；代码实现，请参考示例源码;
3.2.3 下载验证
我们把固件程序下载进去可以，可以看到板载的5050灯珠，进行七彩变化；
3.3 实例Eg3_Mouse
目标是模拟鼠标功能。
3.3.1硬件设计
如图2.0所示，我们将使用VRX1和VRY1作为鼠标相对坐标，SW1作为鼠标中键
图2.0 Joystick原理图
如上图2.1，UP，DN，LF，RG分别代表鼠标滚轮向上，向下，鼠标左键，右键；
3.3.2 软件设计
我们将usbd_custom_hid_if.c中CUSTOM_HID_ReportDesc_FS修改为鼠标的报告描述符;然后按照报告描述符上面定义的数据，修改main.c中的Joystick_Report数组；详见代码
鼠标的报告描述符：
__ALIGN_BEGIN static uint8_t CUSTOM_HID_ReportDesc_FS[USBD_CUSTOM_HID_REPORT_DESC_SIZE] __ALIGN_END =
{
/* USER CODE BEGIN 0 */
0x05, 0x01,
0x09, 0x02,
0xA1, 0x01,
0x09, 0x01,
0xA1, 0x00,
0x05, 0x09,
0x19, 0x01,
0x29, 0x03,
0x15, 0x00,
0x25, 0x01,
0x95, 0x03,
0x75, 0x01,
0x81, 0x02,
0x95, 0x01,
0x75, 0x05,
0x81, 0x01,
0x05, 0x01,
0x09, 0x30,
0x09, 0x31,
0x09, 0x38,
0x15, 0x81,
0x25, 0x7F,
0x75, 0x08,
0x95, 0x03,
0x81, 0x06,
0xC0, 0x09,
0x3c, 0x05,
0xff, 0x09,
0x01, 0x15,
0x00, 0x25,
0x01, 0x75,
0x01, 0x95,
0x02, 0xb1,
0x22, 0x75,
0x06, 0x95,
0x01, 0xb1,
0x01,
/* USER CODE END 0 */
0xC0 /* END_COLLECTION */
};
报文解析在main函数中
/**
* @brief The application entry point.
* @retval int
*/
int main(void)
{
static uint16_t tick=0,c_tick=0;
u8 key=0;
u8 i;
u8 XIndex = 0,YIndex = 0;
static uint32_t Xmax = AD_XMAX, Ymax = AD_YMAX;
static uint32_t Xmin = AD_XMIN, Ymin = AD_YMIN;
HAL_Init();
SystemClock_Config();
MX_GPIO_Init();
MX_DMA_Init();
MX_ADC1_Init();
MX_USB_DEVICE_Init();
MX_USART1_UART_Init();
MX_TIM3_Init();
HAL_ADC_Start_DMA(&hadc1, (uint32_t*)&AD_DATA, N);
while (1)
{
key=0;
memset(Joystick_Report,0,4);
if((LFKEY)==0)
key|=0x01;
if((RGKEY)==0)
key|=0x02;
if(SW1!=0)
key|=0x04;
XIndex=0,YIndex=0;
for(i = 0; i < N;)
{
XBuf[XIndex] = AD_DATA[i];
i++;XIndex++;
YBuf[YIndex] = AD_DATA[i];
i++;YIndex++;
}
bubble_sort(XBuf, 10);
bubble_sort(YBuf, 10);
Xtemp=(XBuf[3]+XBuf[4]+XBuf[5]+XBuf[6])>>2;
Ytemp=(YBuf[3]+YBuf[4]+YBuf[5]+YBuf[6])>>2;
if(Xtemp>Xmax)
Xtemp=Xmax;
if(Xtemp<Xmin)
Xtemp=Xmin;
if(Ytemp>=Ymax)
Ytemp=Ymax;
if(Ytemp<=Ymin)
Ytemp=Ymin;
//根据坐标极点确定坐标（两点直线方程）
// X=(((Xtemp-Xmin)/(Xmax-Xmin))*255)&0xFFFF;
// Y=(((Ytemp-Ymin)/(Ymax-Ymin))*255)&0xFFFF;
X=((Xtemp-Xmin)*255)/(Xmax-Xmin);
Y=((Ytemp-Ymin)*255)/(Ymax-Ymin);
if(X>(X_BASE+20))
{
Joystick_Report[2]=1;
}
if(X<(X_BASE-20))
{
Joystick_Report[2]=(u8)-1;
}
if(Y>(Y_BASE+20))
{
Joystick_Report[1]=1;
}
if(Y<(Y_BASE-20))
{
Joystick_Report[1]=(u8)-1;
}
if((UPKEY)==0)
{
if(c_tick++>5)
{
Joystick_Report[3]=1;
c_tick=0;
}
}
if((DNKEY)==0)
{
if(c_tick++>5)
{
Joystick_Report[3]=(u8)-1;
c_tick=0;
}
}
Joystick_Report[0]=key;
USBD_CUSTOM_HID_SendReport(&hUsbDeviceFS,(u8*)&Joystick_Report, 4);
if(++tick>100)
{
tick=0;
Colorful_Gradient_Pro();
}
HAL_Delay(1);
printf("Xtemp=%d\r\n",X);
printf("Ytemp=%d\r\n",Y);
}
}
3.3.3 下载验证
我们把固件程序下载进去，摇动摇杆，桌面鼠标指针对应移动，按对应按键，鼠标按键作出相对应的反应；
3.4 实例Eg4_ComDev_GM
目标是实现Gamepad和Mouse的组合，即把实例1和实例三组合成一个设备，通过传感按键SW7切换；
3.4.1硬件设计
参考原理图，本实例除了ws2812灯珠，其他硬件皆用到；
3.4.2 软件设计
本节重点在软件部分，在于如何增加接口端点去上报需要组合两个设备的Raw Data，下面是我们总结的步骤；
STM32 USB HAL库CustomerHID类设备增加接口端点步骤：
- 为端点增加PAM：
定位到MX_USB_DEVICE_Init->USBD_Init->USBD_LL_Init；在USBD_LL_Init函数中找到HAL_PCDEx_PMAConfig，通过该接口为EP（端点）配置PMA（Packet Buffer Memory Area ，即USB硬件缓冲区））Eg：HAL_PCDEx_PMAConfig((PCD_HandleTypeDef*)pdev->pData,MOUSE_HID_EPIN_ADDR , PCD_SNG_BUF,0x98); - 打开和配置端点:
定位到USBD_CUSTOM_HID->USBD_CUSTOM_HID_Init通过USBD_LL_OpenEP函数中和pdev->ep_in[EP_ADDR & 0xFU].is_used = 1U;打开并使能端点，同时将USBD_LL_PrepareReceive中第四个参数改为大（如果用到接收端点）；Eg:USBD_LL_OpenEP(pdev, MOUSE_HID_EPIN_ADDR, USBD_EP_TYPE_INTR,MOUSE_HID_EPIN_SIZE); pdev->ep_in[MOUSE_HID_EPIN_ADDR & 0xFU].is_used = 1U; USBD_LL_PrepareReceive(pdev, CUSTOM_HID_EPOUT_ADDR, hhid->Report_buf, USBD_CUSTOMHID_OUTREPORT_BUF_SIZE); - 根据接口索引修改获取描述符的请求:
定位到USBD_CUSTOM_HID->USBD_CUSTOM_HID_Setup在USB_REQ_GET_DESCRIPTOR请求中通过req->wIndex增加报告描述符的请求；Eg：if(req->wIndex==0) { len = MIN(USBD_MOUSE_HID_REPORT_DESC_SIZE, req->wLength); pbuf = ((USBD_CUSTOM_HID_ItfTypeDef *)pdev->pUserData)->MouseReport; } - 修改配置、接口、端点描述符:定位到USBD_CUSTOM_HID->USBD_CUSTOM_HID_GetFSCfgDesc->USBD_CUSTOM_HID_CfgFSDesc正确修改即可，Eg:略
- 增加报告描述符：在usbd_custom_hid_if.c中增加报告描述符及其大小；
- 修改发送报告函数：在usbd_customhid.c中修改USBD_CUSTOM_HID_SendReport中的USBD_LL_Transmit的第二个参数地址；
3.4.3 下载验证
7我们把固件程序下载进去，摇动摇杆，按住SW7大于5s，切换成鼠标模式，桌面鼠标指针对应移动，按对应按键，鼠标按键作出相对应的反应；
3.5 实例Eg5_Keyboard
目标是实现Keyboard，模拟键盘；实现键盘的shift、1~8键，分别对应评估板的SW1（摇杆上的按键）、SW2、SW3、SW4、SW5、SW9、SW8、SW7、SW6；
3.5.1硬件设计
参考原理图；
3.5.2 软件设计
本节重点在软件部分，在于如何修改配置描述符，看懂报告描述符；以及如何把按键数据解析为报文；
__ALIGN_BEGIN static uint8_t CUSTOM_HID_ReportDesc_FS[USBD_CUSTOM_HID_REPORT_DESC_SIZE] __ALIGN_END =
{
/* USER CODE BEGIN 0 */
0x05, 0x01, // USAGE_PAGE (Generic Desktop)
0x09, 0x06, // USAGE (Keyboard)
0xa1, 0x01, // COLLECTION (Application)
0x05, 0x07, // USAGE_PAGE (Keyboard)
0x19, 0xe0, // USAGE_MINIMUM (Keyboard LeftControl)
0x29, 0xe7, // USAGE_MAXIMUM (Keyboard Right GUI)
0x15, 0x00, // LOGICAL_MINIMUM (0)
0x25, 0x01, // LOGICAL_MAXIMUM (1)
0x75, 0x01, // REPORT_SIZE (1)
0x95, 0x08, // REPORT_COUNT (8)
0x81, 0x02, // INPUT (Data,Var,Abs)
0x95, 0x01, // REPORT_COUNT (1)
0x75, 0x08, // REPORT_SIZE (8)
0x81, 0x03, // INPUT (Cnst,Var,Abs)
0x95, 0x05, // REPORT_COUNT (5)
0x75, 0x01, // REPORT_SIZE (1)
0x05, 0x08, // USAGE_PAGE (LEDs)
0x19, 0x01, // USAGE_MINIMUM (Num Lock)
0x29, 0x05, // USAGE_MAXIMUM (Kana)
0x91, 0x02, // OUTPUT (Data,Var,Abs)
0x95, 0x01, // REPORT_COUNT (1)
0x75, 0x03, // REPORT_SIZE (3)
0x91, 0x03, // OUTPUT (Cnst,Var,Abs)
0x95, 0x06, // REPORT_COUNT (6)
0x75, 0x08, // REPORT_SIZE (8)
0x15, 0x00, // LOGICAL_MINIMUM (0)
0x25, 0xFF, // LOGICAL_MAXIMUM (255)
0x05, 0x07, // USAGE_PAGE (Keyboard)
0x19, 0x00, // USAGE_MINIMUM (Reserved (no event indicated))
0x29, 0x65, // USAGE_MAXIMUM (Keyboard Application)
0x81, 0x00, // INPUT (Data,Ary,Abs)
/* USER CODE END 0 */
0xC0 /* END_COLLECTION */
};
数据解析：
void keyboard_Handle(void)
{
memset(Keyboad_Buf,0,8);
uint8_t i=0;uint8_t idx=2;
if(SW1==1)
{
currentshift|=0x02;
Keyboad_Buf[0]=currentshift;
}else{
currentshift&=(~0x02);
Keyboad_Buf[0]=currentshift;
}
if(UPKEY==0)
{
currentkeycode[0]=CODE1;
}else{
currentkeycode[0]=0x00;
}
if(DNKEY==0)
{
currentkeycode[1]=CODE2;
}else{
currentkeycode[1]=0x00;
}
if(LFKEY==0)
{
currentkeycode[2]=CODE3;
}else{
currentkeycode[2]=0x00;
}
if(RGKEY==0)
{
currentkeycode[3]=CODE4;
}else{
currentkeycode[3]=0x00;
}
if(BKKEY==0)
{
currentkeycode[4]=CODE5;
}else{
currentkeycode[4]=0x00;
}
if(MDKEY==0)
{
currentkeycode[5]=CODE6;
}else{
currentkeycode[5]=0x00;
}
if(STKEY==0)
{
currentkeycode[6]=CODE7;
}else{
currentkeycode[6]=0x00;
}
if(TBKEY==0)
{
currentkeycode[7]=CODE8;
}else{
currentkeycode[7]=0x00;
}
for(i=0;i<8;i++)
{
if(currentkeycode[i]!=lastkeycode[i])
{
Keyboad_Buf[idx]=currentkeycode[i];
if(++idx>=8)
{
idx=2;
}
KdataFL=1;
}else{
Keyboad_Buf[idx]=0x00;
}
}
if(currentshift!=lastshift)
{
KdataFL=1;
}
if(KdataFL!=0)
{
KdataFL=0;
USBD_CUSTOM_HID_SendReport(&hUsbDeviceFS,(u8*)&Keyboad_Buf, 8,Keypad_Type);
}
HAL_Delay(10);
memcpy(lastkeycode,currentkeycode,8);
lastshift=currentshift;
}
3.5.3 下载验证
我们把固件程序下载进去，pc端的设备与打印机面板显示枚举成功的键盘设备；按下SW1即是shift键按下，SW2、SW3、SW4、SW5、SW9、SW8、SW7、SW6按下也对应是主键盘上的1~8键按下，按住“shift+1”也可以打印“！”，其他组合键也同理可得。
3.5 实例Eg5_Keyboard
目标是实现Keyboard，模拟键盘；实现键盘的shift、1~8键，分别对应评估板的SW1（摇杆上的按键）、SW2、SW3、SW4、SW5、SW9、SW8、SW7、SW6；
3.5.1硬件设计
参考原理图；
3.5.2 软件设计
本节重点在软件部分，在于如何修改配置描述符，看懂报告描述符；以及如何把按键数据解析为报文；
__ALIGN_BEGIN static uint8_t CUSTOM_HID_ReportDesc_FS[USBD_CUSTOM_HID_REPORT_DESC_SIZE] __ALIGN_END =
{
/* USER CODE BEGIN 0 */
0x05, 0x01, // USAGE_PAGE (Generic Desktop)
0x09, 0x06, // USAGE (Keyboard)
0xa1, 0x01, // COLLECTION (Application)
0x05, 0x07, // USAGE_PAGE (Keyboard)
0x19, 0xe0, // USAGE_MINIMUM (Keyboard LeftControl)
0x29, 0xe7, // USAGE_MAXIMUM (Keyboard Right GUI)
0x15, 0x00, // LOGICAL_MINIMUM (0)
0x25, 0x01, // LOGICAL_MAXIMUM (1)
0x75, 0x01, // REPORT_SIZE (1)
0x95, 0x08, // REPORT_COUNT (8)
0x81, 0x02, // INPUT (Data,Var,Abs)
0x95, 0x01, // REPORT_COUNT (1)
0x75, 0x08, // REPORT_SIZE (8)
0x81, 0x03, // INPUT (Cnst,Var,Abs)
0x95, 0x05, // REPORT_COUNT (5)
0x75, 0x01, // REPORT_SIZE (1)
0x05, 0x08, // USAGE_PAGE (LEDs)
0x19, 0x01, // USAGE_MINIMUM (Num Lock)
0x29, 0x05, // USAGE_MAXIMUM (Kana)
0x91, 0x02, // OUTPUT (Data,Var,Abs)
0x95, 0x01, // REPORT_COUNT (1)
0x75, 0x03, // REPORT_SIZE (3)
0x91, 0x03, // OUTPUT (Cnst,Var,Abs)
0x95, 0x06, // REPORT_COUNT (6)
0x75, 0x08, // REPORT_SIZE (8)
0x15, 0x00, // LOGICAL_MINIMUM (0)
0x25, 0xFF, // LOGICAL_MAXIMUM (255)
0x05, 0x07, // USAGE_PAGE (Keyboard)
0x19, 0x00, // USAGE_MINIMUM (Reserved (no event indicated))
0x29, 0x65, // USAGE_MAXIMUM (Keyboard Application)
0x81, 0x00, // INPUT (Data,Ary,Abs)
/* USER CODE END 0 */
0xC0 /* END_COLLECTION */
};
数据解析：
void keyboard_Handle(void)
{
memset(Keyboad_Buf,0,8);
uint8_t i=0;uint8_t idx=2;
if(SW1==1)
{
currentshift|=0x02;
Keyboad_Buf[0]=currentshift;
}else{
currentshift&=(~0x02);
Keyboad_Buf[0]=currentshift;
}
if(UPKEY==0)
{
currentkeycode[0]=CODE1;
}else{
currentkeycode[0]=0x00;
}
if(DNKEY==0)
{
currentkeycode[1]=CODE2;
}else{
currentkeycode[1]=0x00;
}
if(LFKEY==0)
{
currentkeycode[2]=CODE3;
}else{
currentkeycode[2]=0x00;
}
if(RGKEY==0)
{
currentkeycode[3]=CODE4;
}else{
currentkeycode[3]=0x00;
}
if(BKKEY==0)
{
currentkeycode[4]=CODE5;
}else{
currentkeycode[4]=0x00;
}
if(MDKEY==0)
{
currentkeycode[5]=CODE6;
}else{
currentkeycode[5]=0x00;
}
if(STKEY==0)
{
currentkeycode[6]=CODE7;
}else{
currentkeycode[6]=0x00;
}
if(TBKEY==0)
{
currentkeycode[7]=CODE8;
}else{
currentkeycode[7]=0x00;
}
for(i=0;i<8;i++)
{
if(currentkeycode[i]!=lastkeycode[i])
{
Keyboad_Buf[idx]=currentkeycode[i];
if(++idx>=8)
{
idx=2;
}
KdataFL=1;
}else{
Keyboad_Buf[idx]=0x00;
}
}
if(currentshift!=lastshift)
{
KdataFL=1;
}
if(KdataFL!=0)
{
KdataFL=0;
USBD_CUSTOM_HID_SendReport(&hUsbDeviceFS,(u8*)&Keyboad_Buf, 8,Keypad_Type);
}
HAL_Delay(10);
memcpy(lastkeycode,currentkeycode,8);
lastshift=currentshift;
}
3.5.3 下载验证
我们把固件程序下载进去，pc端的设备与打印机面板显示枚举成功的键盘设备；按下SW1即是shift键按下，SW2、SW3、SW4、SW5、SW9、SW8、SW7、SW6按下也对应是主键盘上的1~8键按下，按住“shift+1”也可以打印“！”，其他组合键也同理可得。
3.6 实例Eg6_DoubleJoystick
目标是实现一个USB带两个joystick摇杆；功能完全与实例Eg1_GamePad一致；
3.6.1硬件设计
参考原理图；
3.6.2 软件设计
首先要修改的是报表描述符：
/** Usb HID report descriptor. */
__ALIGN_BEGIN static uint8_t CUSTOM_HID_ReportDesc_FS[USBD_CUSTOM_HID_REPORT_DESC_SIZE] __ALIGN_END =
{
/* USER CODE BEGIN 0 */
0x05, 0x01, // USAGE_PAGE (Generic Desktop)
0x09, 0x04, // USAGE (Joystick)
0xa1, 0x01, // COLLECTION (Application)
0x85, 0x01, // REPORT_ID (1)
0xa1, 0x02, // COLLECTION (Logical)
0x09, 0x30, // USAGE (X)
0x09, 0x31, // USAGE (Y)
0x15, 0x00, // LOGICAL_MINIMUM (0)
0x26, 0xff, 0x00, // LOGICAL_MAXIMUM (255)
0x35, 0x00, // PHYSICAL_MINIMUM (0)
0x46, 0xff, 0x00, // PHYSICAL_MAXIMUM (255)
0x75, 0x08, // REPORT_SIZE (8)
0x95, 0x02, // REPORT_COUNT (2)
0x81, 0x02, // INPUT (Data,Var,Abs)
0x05, 0x09, // USAGE_PAGE (Button)
0x19, 0x01, // USAGE_MINIMUM (Button 1)
0x29, 0x08, // USAGE_MAXIMUM (Button 8)
0x15, 0x00, // LOGICAL_MINIMUM (0)
0x25, 0x01, // LOGICAL_MAXIMUM (1)
0x95, 0x08, // REPORT_COUNT (8)
0x75, 0x01, // REPORT_SIZE (1)
0x81, 0x02, // INPUT (Data,Var,Abs)
0xc0, 0xc0, // END_COLLECTION
0x05, 0x01, // USAGE_PAGE (Generic Desktop)
0x09, 0x04, // USAGE (Joystick)
0xa1, 0x01, // COLLECTION (Application)
0x85, 0x02, // REPORT_ID (2)
0xa1, 0x02, // COLLECTION (Logical)
0x09, 0x30, // USAGE (X)
0x09, 0x31, // USAGE (Y)
0x15, 0x00, // LOGICAL_MINIMUM (0)
0x26, 0xff, 0x00, // LOGICAL_MAXIMUM (255)
0x35, 0x00, // PHYSICAL_MINIMUM (0)
0x46, 0xff, 0x00, // PHYSICAL_MAXIMUM (255)
0x75, 0x08, // REPORT_SIZE (8)
0x95, 0x02, // REPORT_COUNT (2)
0x81, 0x02, // INPUT (Data,Var,Abs)
0x05, 0x09, // USAGE_PAGE (Button)
0x19, 0x01, // USAGE_MINIMUM (Button 1)
0x29, 0x08, // USAGE_MAXIMUM (Button 8)
0x15, 0x00, // LOGICAL_MINIMUM (0)
0x25, 0x01, // LOGICAL_MAXIMUM (1)
0x95, 0x08, // REPORT_COUNT (8)
0x75, 0x01, // REPORT_SIZE (1)
0x81, 0x02, // INPUT (Data,Var,Abs)
0xc0, // END_COLLECTION
/* USER CODE END 0 */
0xC0 /* END_COLLECTION */
};
与前面几个实例不同的是，这里增加了Report ID，就是说每个USB接口都支持多个Report ID;每个Report ID都支持不同的报表描述符，如某些复合的USB键鼠一体设备，就是通过USB Report ID区分的键盘与鼠标的；
数据解析：XY_Handle是解析X，Y坐标的，key_scan是对8颗按键进行扫描，Joystick_Report[0]就是Report ID，占用1Byte，也就是如果带宽允许，最大支持255个报表；
void GamepadHandle(void)
{
XY_Handle();
Joystick_Report[0]=1;//Report 1;
Joystick_Report[1]=Y;
Joystick_Report[2]=X;
key_scan(&Joystick_Report[3]);
USBD_CUSTOM_HID_SendReport(&hUsbDeviceFS,(u8*)&Joystick_Report, JOYBUFSIZE);
HAL_Delay(8);
Joystick_Report[0]=2;//Report 1;
USBD_CUSTOM_HID_SendReport(&hUsbDeviceFS,(u8*)&Joystick_Report, JOYBUFSIZE);
HAL_Delay(8);
}
3.6.3 下载验证
我们把固件程序下载进去，可以看到游戏控制器界面有两个控制器，调开属性界面两个都可以控制；
我们可以打开Bus Hound，抓取报文，端点0传输的是枚举过程，然后我们看Device：66.1的4个字节的，报文01 7e 7d 00是Report id为1的报文， 报文02 7e 7d 00是Report id为2的报文，因为我们上报的是相同的数据，就ID不同，故而控制的是两个joystick设备；
