记一次在CentOS7虚拟机上安装Questasim

由于学习的需要，研究了两天在Linux环境下安装Questasim的流程，总算是成功了。记录一下安装流程，以便后续可能还会用到。

首先感谢这篇博文《在CentOS8下Questasim_10.7c的安装及Crack》的博主，安装方法几乎都来源于此。使用到的软件主要为：CentOS7-Minimal，QuestaSim10.7c-Linux64。

一、下载相关安装包

CentOS7的安装包我是从如下网址中获取的：http://mirrors.ustc.edu.cn/centos/7.9.2009/isos/x86_64/
QuestaSim的安装包和相关材料，可以通过如下的网盘链接获得：https://pan.baidu.com/s/1suBsv_QVoiyqQtY5rSltHg?pwd=plya 提取码：plya

二、安装并配置操作系统

2.1 虚拟机的安装和联网

安装这一步应该没有什么好说的，整体来说都比较简单，网上的相关教程也非常多。
在进行下面的操作之前，首先先对CentOS7进行联网。首先修改网络配置，输入命令：vi /etc/sysconfig/network-scripts/ifcfg-ens33，该命令会打开一个脚本，将最后一行的ONBOOT=no改为ONBOOT=yes，保存并退出。输入命令：systemctl restart network.service重启网络服务。这样虚拟机应该就能使用网络服务了。可以使用命令：ping www.baidu.com进行检查——如果能ping通，则虚拟机能够联网。

2.2 安装图形化界面

首先先进入root用户，来避免权限问题。

  1. 安装X Window System
    命令如下：yum groupinstall "X Window System"。中途会出现两个选项，都选择y即可。安装完成后出现Complete！字样表示安装完成。
  2. 安装图形界面软件GNOME Desktop
    命令如下：yum groupinstall "GNOME Desktop"。中途会出现一个选项，选择y即可。安装完成后出现Complete！字样表示安装完成。
  3. 进入到图形化界面

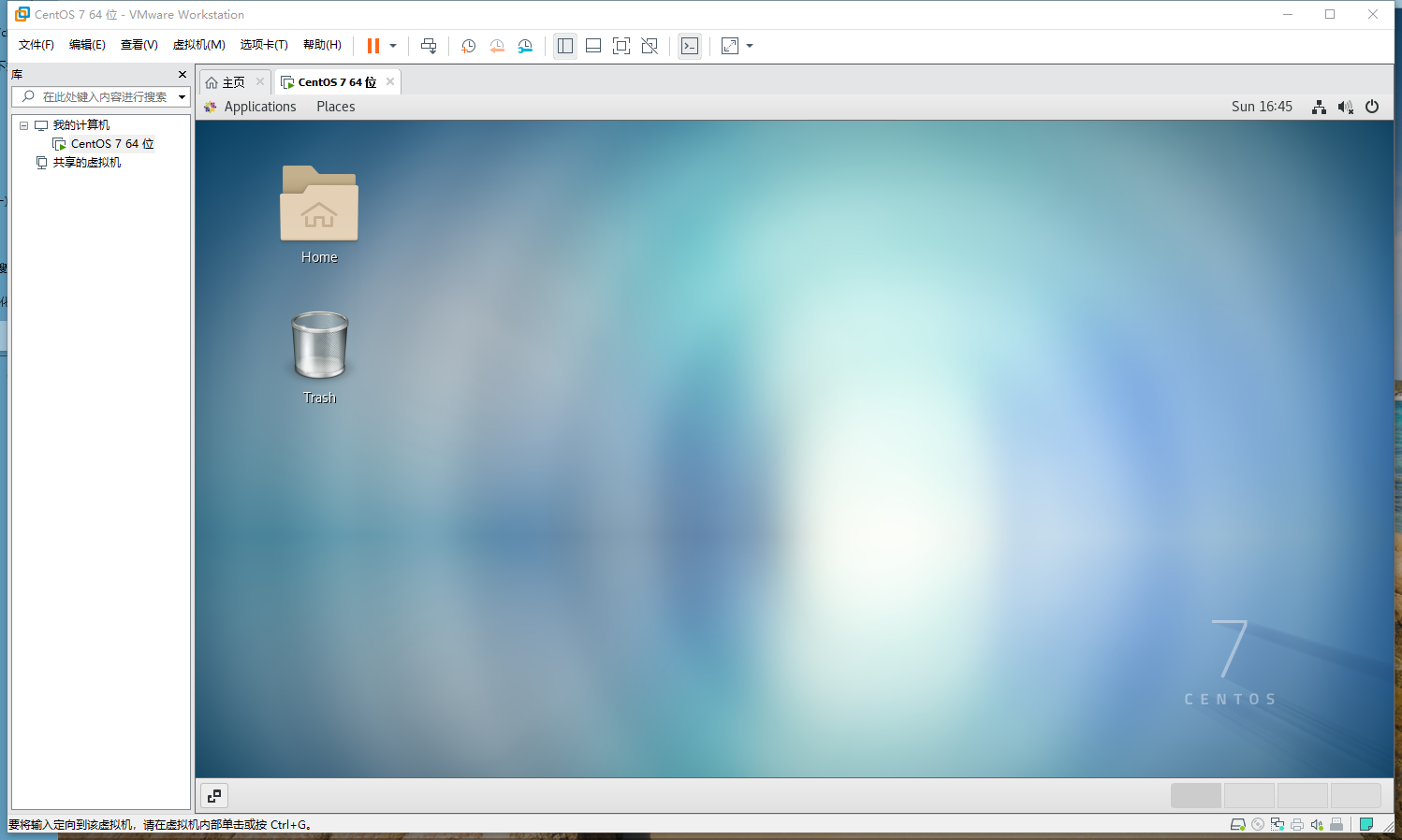

    进入命令是：startx。等待一段时间后就能看到主界面了。


2.3 创建共享文件夹

由于相关文件都是在Windows操作系统上，因此为了传给CentOS7，利用VMware创建一个共享文件夹是一个很好的方法。
由于此处使用的是Minimal版本的CentOS，因此很多软件都没有。在设置共享文件夹之前，需要参考这篇博文安装VMware Tools：VMware Tools安装步骤（windows10）。虽然这篇博文中用的是Ubuntu，但操作都大同小异，可以参考。

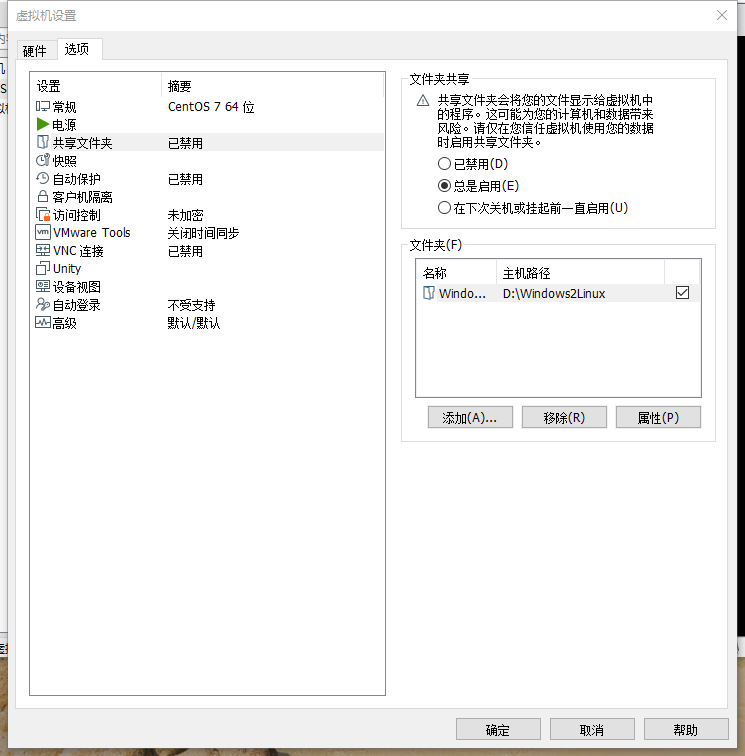

创建共享文件夹的详细操作可以参考博文：VMware教程(一)：设置 CentOS 7 共享文件夹。此处我创建的文件夹名为Windows2Linux。

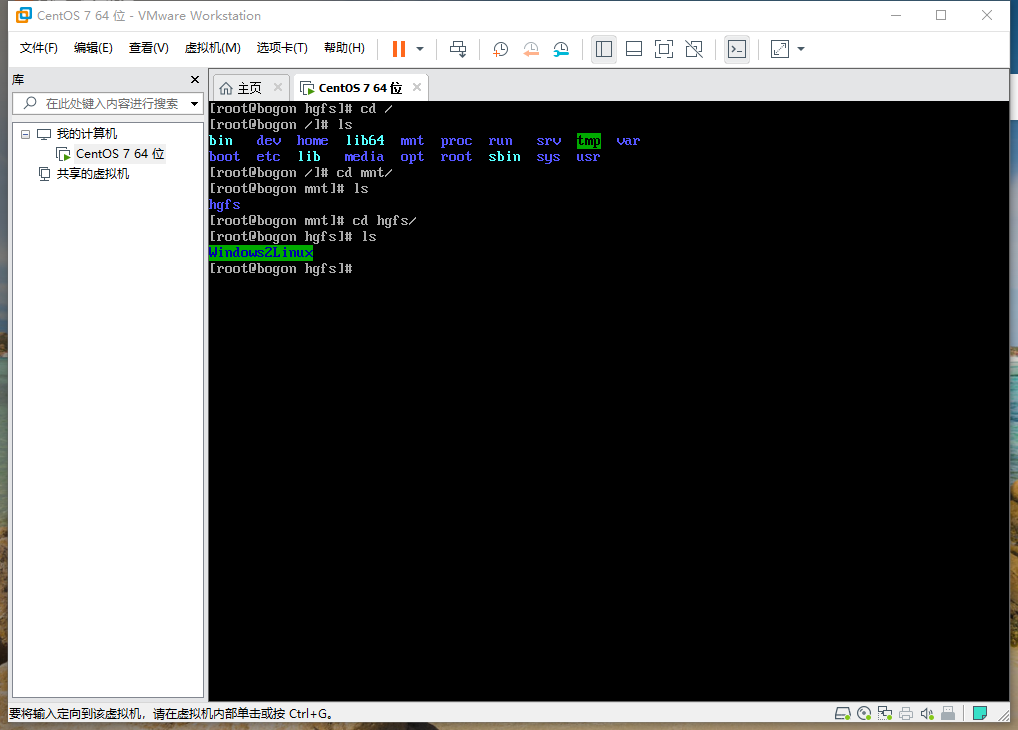

完成共享文件夹的设置后，重启虚拟机。之后可以在路径 /mnt/hgfs 下看到这个文件夹。

三、安装必要的库

  1. 首先需要安装的是一个32位库，因为后续进行的crack操作需要用到32位的脚本。安装命令为：yum install xulrunner.i686。中途会出现一个选项，选择y即可。安装完成后出现Complete！字样表示安装完成。
  2. 安装redhat_lsb，安装命令为：yum install redhat-lsb。中途会出现一个选项，选择y即可。安装完成后出现Complete！字样表示安装完成。
  3. 安装dos2unix，安装命令为：yum install dos2unix。中途会出现一个选项，选择y即可。安装完成后出现Complete！字样表示安装完成。

四、正式安装Questasim

4.1 安装软件

解压Questasim安装包，将解压后的文件夹放入共享文件夹中。在虚拟机中找到共享文件夹，并用指令./install.linux64运行安装程序。
该安装程序是图形化界面的，因此按照指示操作即可。
安装时需注意选项为：

  1. “发布版本”处选择版本，选择10.7c；
  2. “平台”处选择操作系统，选择All Platforms，避免后面的license等报错。
    然后等待安装完成。

4.2 crack准备

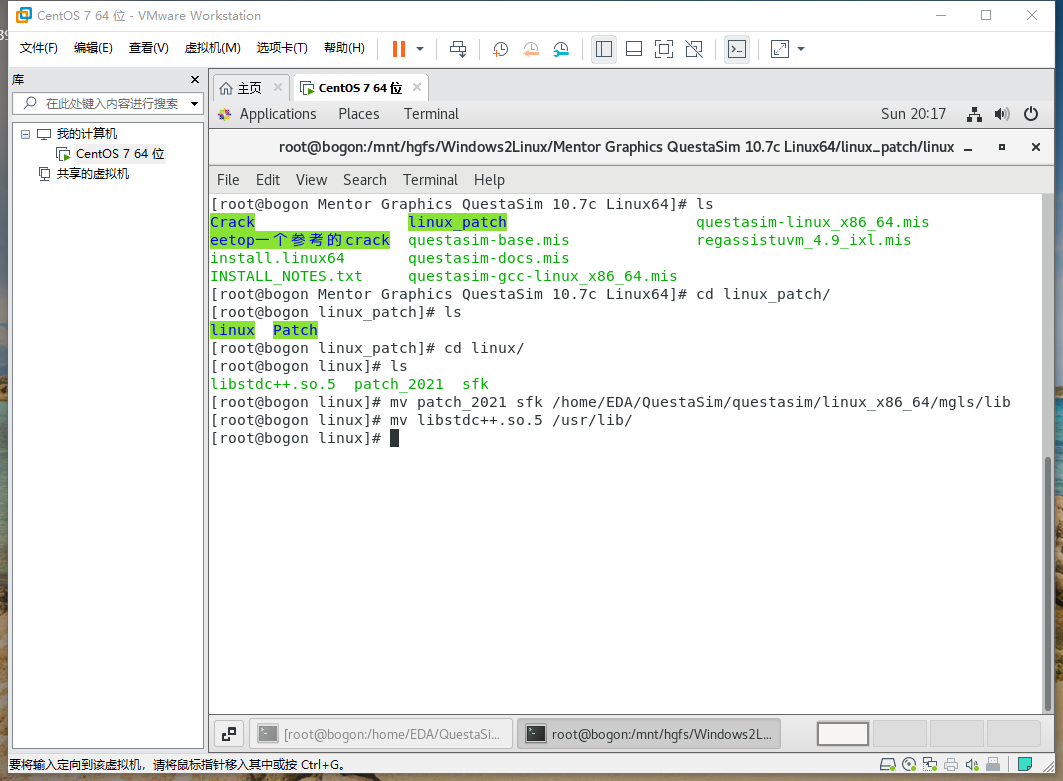

在共享文件夹中找到linux_patch文件夹，并进入linux文件夹，将其中的文件patch_2021和sfk文件放在Questasim的安装目录下、相对路径为 /questasim/linux_x86_64/mgls/lib 的文件夹中；将libstdc++.so.5放在文件夹 /usr/lib 中。可以使用mv命令完成这两步操作。以我为例，命令分别为：mv patch_2021 sfk /home/EDA/QuestaSim/questasim/linux_x86_64/mgls/lib和mv libstdc++.so.5 /usr/lib。移动时的情况如图所示。


4.3 执行crack

回到上一步中、相对路径为 /mgls/lib 的目录下，执行命令：

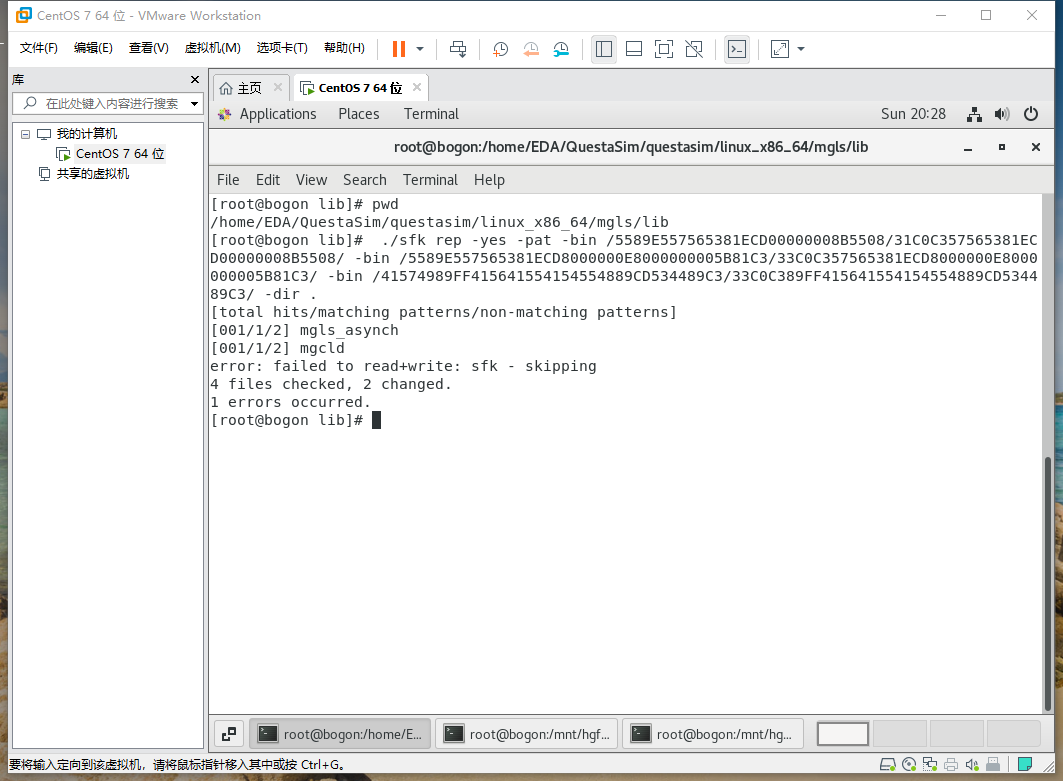

./sfk rep -yes -pat -bin /5589E557565381ECD00000008B5508/31C0C357565381ECD00000008B5508/ -bin /5589E557565381ECD8000000E8000000005B81C3/33C0C357565381ECD8000000E8000000005B81C3/ -bin /41574989FF415641554154554889CD534489C3/33C0C389FF415641554154554889CD534489C3/ -dir .
这里一定要注意三点：

  1. 目录路径不能出错；

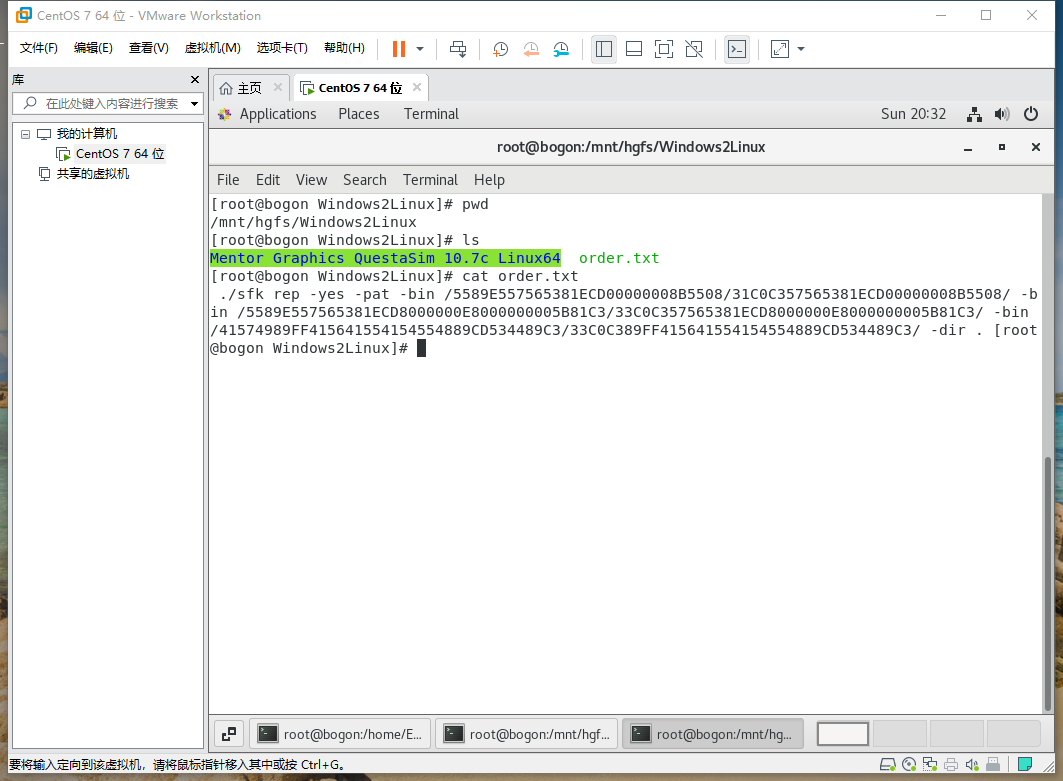

  2. 命令很长，不能输错，尤其是结尾有一个空格。如果无法复制，在Windows中的共享文件夹下新建一个txt文档，把命令复制进去，然后在虚拟机中找到该txt文档（以order.txt为例），用命令cat order.txt把命令打到终端界面上，就像下图这样：
  3. 输出里面必须有2 changed字段输出。如果没有，优先检查32位库是否安装成功。

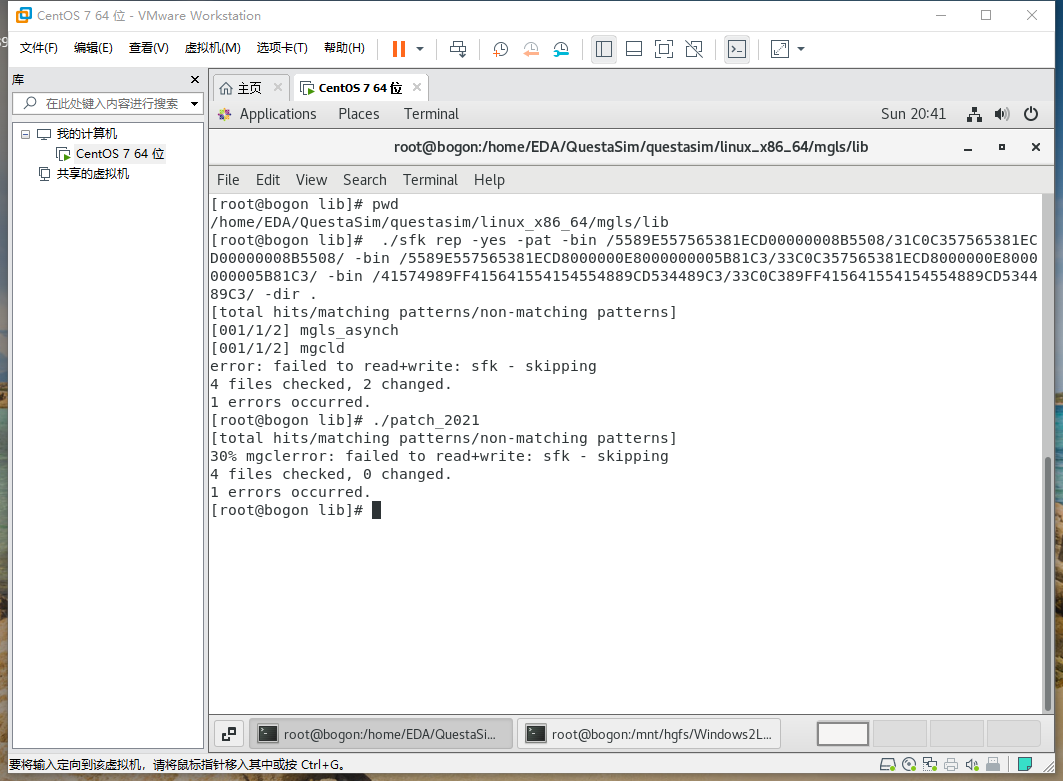

紧接着执行命令./patch_2021，该命令如果执行失败，需要用vim打开该文件，然后在末尾加上一个空格，保存后即可执行。该命令执行后的输出应该是这样：

4.3 license的生成与破解

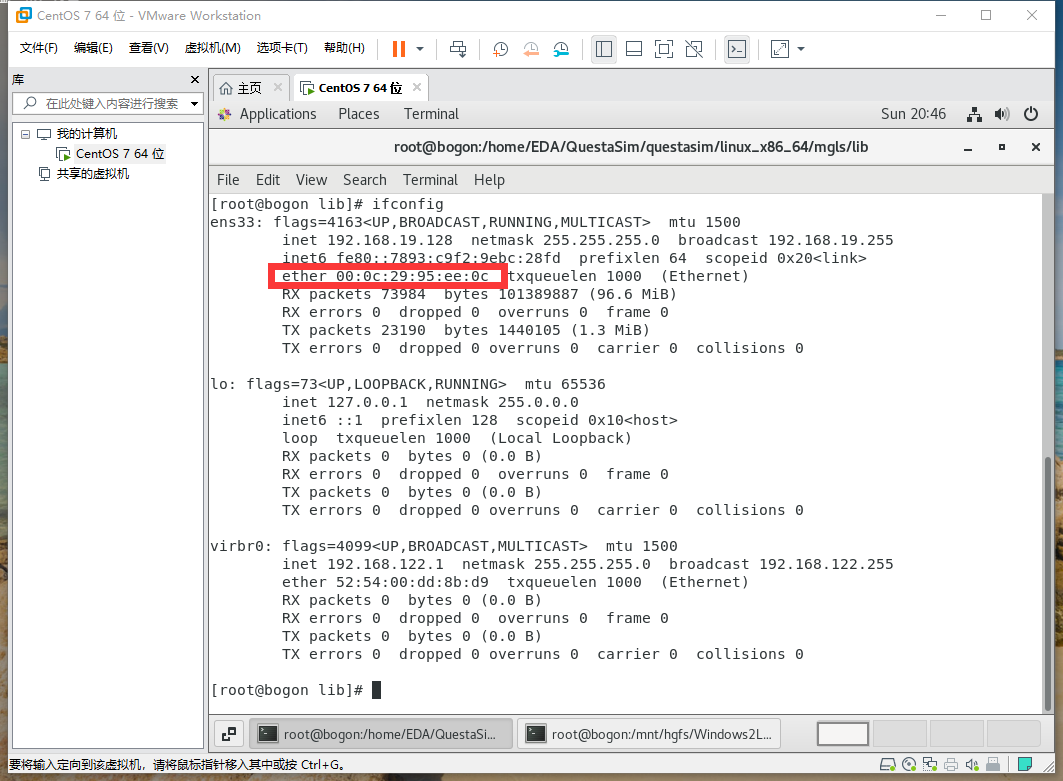

首先分别使用命令hostname和ifconfig来取得hostname和mac_address这两个参数。hostname参数好说，直接就能得到。mac_address这个参数需要在如图红圈处取得，并去掉其中的冒号：
记下这两个参数，在Windows下，进入共享文件夹，打开linux_patch文件夹下的Patch文件夹，用记事本等软件打开license.src文件，将第一行的ubuntu修改为自己的hostname（这里以bogon为例），再将第一行的地址修改为自己的、去掉冒号后的mac_address（这里以000c2995ee0c为例），修改后变成了：

SERVER bogon 000c2995ee0c 27001

紧接着修改第二行。第二行主要修改Questasim的安装地址，以我为例，就是 /home/EDA/QuestaSim/questasim/linux_x86_64 ，修改后第二行变成了：

VENDOR mgcld /home/EDA/QuestaSim/questasim/linux_x86_64

此时该文件修改完成。保存并关闭该文件，执行与该文件同目录下的、名为run_me.bat的批处理文件，执行完毕后会在该文件夹下生成一个名为mentor.dat的文件。将该文件夹移动到Questasim的安装目录即可。同样使用mv命令。以我为例，命令为：mv mentor.dat /home/EDA/QuestaSim/questasim。
移动完成后，回到Questasim的安装目录，执行这个生成的批处理文件。执行命令为dos2unix ./mentor.dat，显示转换完成后，就可以设置环境变量了。

4.4 环境变量的设置

使用命令vim ~/.bashrc打开系统变量文件，在最后一行加入以下内容：

export LM_LICENSE_FILE=/***/questasim/mentor.dat
export PATH=$PATH:/***/questasim/linux_x86_64
alias licm="/***/questasim/linux_x86_64/lmgrd -c /***/questasim/mentor.dat"

其中/***/部分的内容需要根据自己的安装路径情况进行修改。仍然以我为例，这里修改后为：

export LM_LICENSE_FILE=/home/EDA/Questasim/questasim/mentor.dat
export PATH=$PATH:/home/EDA/Questasim/questasim/linux x8664
alias licm="/home/EDA/QuestaSim/questasim/linux_x86_64/lmgrd -c / /home/EDA/QuestaSim/questasim/mentor.dat"

保存并退出。然后执行命令source ~/.bashrc，应用设置好的环境变量。
在终端输入命令licm，待其启动后输入命令vsim，就可以等待Questasim的主界面出现了。

五、其他

似乎每次开机都需要执行启动License步骤，也就是执行命令licm，原因不明，反正就是这样吧。
