华三-IRF堆叠
IRF简介
IRF概述
IRF(Intelligent Resilient Framework,智能弹性架构)是H3C自主研发的软件虚拟化技术。它的核心思想是将多台设备通过IRF物理端口连接在一起，进行必要的配置后，虚拟化成一台"分布式设备"。使用这种虚拟化技术可以集合多台设备的硬件资源和软件处理能力，实现多台设备的协同工作、统一管理和不间断维护。
IRF的优点
IRF主要具有以下优点：
- 简化管理。IRF形成之后，用户通过任意成员设备的任意端口都可以登录IRF系统，对IRF内所有设备进行统一管理。
- 高可靠性。IRF的高可靠性体现在多个方面，例如：IRF由多台成员设备组成，Master设备负责IRF的运行、管理和维护，Slave设备在作为备份的同时也可以处理业务。一旦Master设备故障，系统会迅速自动选举新的Master，系统会迅速自动选举新的Master，以保证业务不中断，从而实现了设备的1:N备份；此外，成员设备之间的IRF链路支持聚合功能，IRF和上、下层设备之间的物理链路也支持聚合功能，多条链路之间可以互为备份也可以就行负载分担，从而进一步提高了IRF的可靠性。
- 强大的网络扩展能力。通过增加成员设备，可以轻松自如的扩展IRF的端口数、带宽。因为各成员设备都有CPU，能够独立处理协议报文、就行报文转发，所以IRF还能够轻松自如的扩展处理能力。
IRF的应用

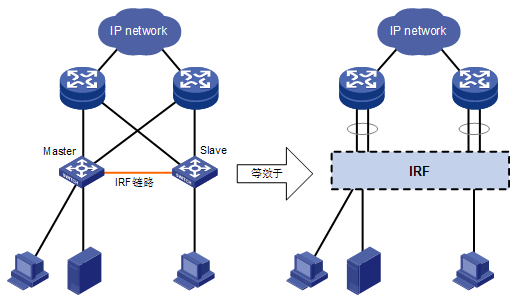

Master和Slave组成IRF，对上、下层设备来说，它们就是一台设备——IRF
IRF基本概念
IRF虚拟化技术涉及如下基本概念：
角色
IRF种每台设备都称为成员设备。成员设备按照功能不同，分为两种角色：
- Master：负责管理整个IRF。
- Slave：作为Master的备份设备运行。当Master故障时，系统会自动从Slave种选举一个新的Master接替原Master工作。
Master和Slave均由角色选举产生。一个IRF中同时只能存在一台Master，其它成员设备都是Slave。
IRF端口
一种专用于IRF的逻辑接口，分为IRF-Port1和IRF-Port2。它需要和物理端口绑定之后才能生效。
IRF物理端口
设备上可以用于IRF连接的物理端口。S5500-SI/EI系列交换机可以使用接口模块扩展卡上的万兆口作为IRF物理端口。通常情况下，接口用于传输业务报文，当它们与IRF端口绑定后就作为IRF物理端口，用于成员设备之间转发报文。可转发的报文包括IRF相关协商报文以及需要跨成员设备转发的业务报文。

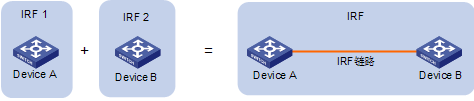

IRF合并
两个IRF各自已经稳定运行，通过物理连接和必要的配置，形成一个IRF，这个过程称为IRF合并(merge)。
IRF分裂
一个IRF形成后，由于IRF链路故障，导致IRF中两相邻成员设备物理上不连通，一个IRF变成两个IRF，这个过程称为IRF分裂(Split)。
成员优先级
成员优先级是成员设备的一个属性，主要用于校色选举过程中确定成员设备的角色。优先级越高当选为Master的可能性越大。
设备的缺省优先级均为1，如果想让某台设备当选为Master，则在组建IRF前，可以通过命令行手工提高该设备的成员优先级。
IRF工作原理
IRF系统将经历物理连接、拓扑收集、角色选举、IRF的管理与维护四个阶段。成员设备之间需要先建立IRF物理连接，然后会自动进行拓扑收集和角色选举，完成IRF的建立，此后进入IRF管理和维护阶段。
物理连接
连接介质
要形成一个IRF，需要先连接成员设备的IRF物理端口。可用于IRF连接的10GE接口模块扩展卡包括：
- 单端口10GE XFP接口模块扩展卡
- 双端口10GE XFP接口模块扩展卡
- 双端口10GE SFP+接口模块扩展卡
- 双端口10GE以太网接口模块扩展卡
根据客户所选扩展模块的接口类型，IRF物理端口之间可以使用双绞线、CX4/SFP+专用线缆连接，也可以使用SFP+模块/XFP模块和光纤进行连接；双绞线和专用线具有更高的可靠性和性能；光纤可以将距离很远的物理设备连接成为一个虚拟设备，使得应用更加灵活。
连接要求
IRF端口的连接是基于IRF物理端口的连接而建立的，因此需要将IRF端口和IRF物理端口对应起来，即将IRF端口和IRF物理端口进行绑定。一个IRF端口可以对应一个IRF物理端口，也可以通过对应多个IRF物理端口来实现聚合IRF端口，以达到链路备份和扩展带宽的效果。
在进行成员设备的连接时，本设备上写IRF-Port1绑定的IRF物理端口只能和邻居成员设备IRF-Port2口上绑定的IRF物理端口相连，本设备上与IRF-Port2口绑定的IRF物理端口只能和邻居成员设备IRF-Port1口上绑定的IRF物理端口相连。否则，不能形成IRF。

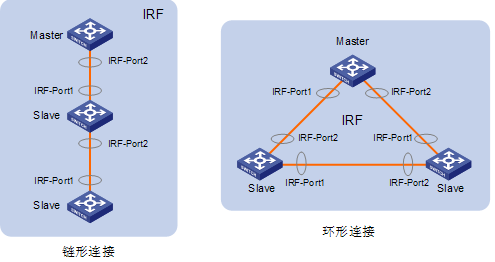

连接拓扑
IRF的连接拓扑有两种：链形连接和环形连接。
- 相比环形连接，链形连接对成员设备的物理位置要求更低，主要用于成员设备物理位置分散的组网。
- 环形连接比链形连接更可靠。因为当链形连接中出现链路故障时，会引起IRF分裂；而环形连接中某条链路故障时，会形成链形连接，IRF的业务不会受到影响。
拓扑收集
每个成员设备和邻居成员通过交互IRF Hello报文来收集整个IRF的拓扑。IRF Hello报文会携带拓扑信息，具体包括IRF端口连接关系、成员设备编号、成员设备优先级、成员设备的桥MAC等内容。
每个成员设备在本地记录自己已知的拓扑信息。设刚启动只记录了自身的拓扑信息。当IRF端口状态变为UP后，设备会将已知的拓扑信息周期性的从UP状态的IRF端口发送出去；直接邻居收到该信息后，会更新本地记录的拓扑信息；如此往复，经过一段时间的收集，所有成员设备都会收集到完整的拓扑信息（称为拓扑收敛）。
此时会进入角色选举阶段。
角色选举
确定成员设备角色为Master或Slave的过程称为角色选举。
角色选举会在拓扑变更的情况下，比如IRF建立、新设备加入、Master设备离开或者故障、两个IRF合并等。角色选举规则如下：
- 当前Master优先(IRF系统形成时，没有Master设备，所有加入的设备都认为自己是Master，会跳转到第二条规则继续比较)；
- 成员优先级大的优先；
- 系统运行时间长的优先；
- 桥MAC地址小的优先。
从第一条开始判断，如果判断的结果是多个最优，则继续判断下一条，直到找到唯一最优的成员设备才停止比较。此最优成员设备即为Master，其它成员设备则均为Slave。
说明
IRF合并的情况下，两个IRF会进行IRF竞选，竞选仍然遵循角色选举的规则，竞选完成后，失败一方将自动重新启动，然后全部作为Slave设备加入竞选获胜的一方，最终合并为一个IRF。
不管设备与其它设备一起形成IRF，还是加入已有IRF，如果该设备被当选为Slave，则该设备会使用Master的配置重新初始化和启动，以保证和Master上的配置一致，而不管该设备在重新初始化之前有哪些配置、是否保存了当前配置。
IRF的管理和维护
角色选举完成支行，IRF形成，所有的成员设备组成一台虚拟设备存在于网络中，所有成员设备上的资源归该虚拟设备拥有并由Master统一管理。
成员编号
在运行过程中，IRF系统使用成员编号(Member ID)来标识和管理成员设备，并在端口编号和文件系统中引入成员编号的标识信息。该编号关系到整个IRF的管理和运行，因此，需要用户在设备加入IRF前统一规划、配置设备的成员编号，以保证IRF中成员编号的唯一性。
接口命名规则
对于单独运行的设备(即没有加入任何IRF)，接口编号采用设备编号/子槽位编号/接口序号的格式，其中:
- 缺省情况下，设备编号为1.
- 如果设备曾经加入过IRF，则在退出IRF后，仍然会使用IRF中时的成员编号作为自身的设备编号。
对于IRF中的成员设备，接口编号仍然采用成员设备编号/子槽位编号/接口序号的格式，其中：
- 成员身边编号用来标记不同成员设备上的接口。
- 子槽位编号和接口序号的含义和取值与单独运行时的一样。
配置文件的同步
IRF技术使用了严格的配置文件同步机制，来保证IRF中的多台设备能够像一台设备一样在网络中工作，并且在Master设备出现故障支行，其余设备仍能够正常执行各项功能。
- IRF中的Slave设备在启动时，会自动寻找Master设备，并将Master设备的当前配置文件同步到本地并执行；如果IRF中的所有设备同时启动，则Slave设备会将Master设备的起始配置文件同步至本地并执行。
- 在IRF正常工作后，用户所进行的任何配置，都会记录到Master设备的当前配置文件中，并同步到IRF中的各个设备执行；用户在执行save命令时，如果开启了配置文件同步保存功能(缺省为开启)，Master设备的当前配置文件将被同步保存到IRF的所有成员设备上，作为起始配置文件，以便使IRF中所有设备的起始配置文件保持统一；如果未开启配置文件同步保持功能，当前配置文件将仅在Master设备上进行保存。
通过即时的同步，IRF中所有设备均保存有相同的配置文件，即使Master设备出现故障，其它设备仍能够按照相同的配置文件执行各项功能。
IRF拓扑维护
如果某成员设备A down或者IRF链路down，其邻居设备会立即将"成员设备A离开"的信息广播通知给IRF中的其它设备。获取到离开消息的成员设备会根据本地维护的IRF拓扑信息表来判断离开的是Master还是Slave，如果离开的是Master，则触发新的角色选举，再更新本地的IRF拓扑；如果离开的是Slave，则直接更新本地的IRF拓扑，以保证IRF拓扑能迅速收敛。
说明
IRF端口的状态由它绑定的IRF物理端口的状态决定。与IRF端口绑定的所有IRF物理端口状态均为down时，IRF端口的状态才会变成down。
多IRF冲突检测(MAD功能)
IRF链路故障会导致一个IRF变成两个新的IRF。这两个IRF拥有相同的IP地址等三层配置，会引起地址冲突，导致故障在网络中扩大。为了提高系统的可用性，当IRF分裂时我们就需要一种机制，能够检测出网络中同时存在多个IRF，并进行相应的处理尽量降低IRF分裂对业务的影响。MAD(Multi-Active Detection，多Active检测)就是这样一种检测和处理机制。它主要提供以下功能：
- 分裂检测
- 通过LACP(Link Aggregation Control Protocol，链路聚合控制协议)、BFD(Bidirectional Forwarding Detection，双向转发检测)或者免费ARP(Gratuitous Address Resolution Protocol)来检测网络中是否存在多个IRF。
- 冲突处理
- IRF分裂后，通过分裂检测机制IRF会检测到网络中存在其它处于Active状态(表示IRF处于正常工作状态)的IRF。冲突处理会让Master成员编号最小的IRF继续正常工作(维持Active状态)，其它IRF会迁移到Recovery状态(表示IRF处于禁用状态)，并关闭Recovery状态IRF中所有成员设备上除保留端口以外的其它所有物理端口(通常为业务接口)，以保证该IRF不能再转发业务报文。(缺省情况下，只有IRF物理端口是保留端口，如果要将其它端口，比如用于远程登录的端口，也作为保留端口，需要使用命令行进行手工配置。)
- MAD故障恢复
- IRF链路故障导师IRF分裂，从而引起多Active冲突。因此恢复故障的IRF链路，让冲突的IRF重新合并为一个IRF，就能恢复MAD故障。如果再MAD故障恢复前，处于Recovery状态的IRF也出现了故障，则需要将故障IRF和故障链路都恢复后，才能让冲突的IRF重新合并一个IRF，恢复MAD故障；如果再MAD故障恢复前，故障的是Active状态的IRF，则可以通过命令行先启用Recovery状态的IRF，让它接替原IRF工作，以便保证业务尽量少受影响，再恢复MAD故障。
说明
IRF分裂后，竞选失败的IRF会自动关闭所有成员设备上的部分端口(等效于在接口下执行shutdown命令)，但有些端口不会被自动关闭，这些端口称为保留端口。缺省情况下，只有IRF物理端口是保留端口，如果要将其它端口(比如用于远程登录的端口)也作为保留端口，需要使用命令进行手工配置。
IRF配置任务简介

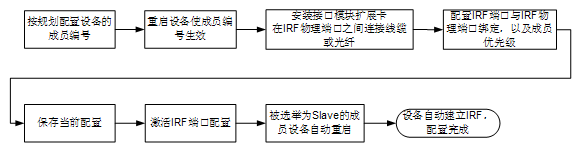

用户配置IRF前，要做好前期规划工作，需要明确IRF内各成员设备的角色和功能。因为有些参数的配置需要重启设备才能生效，所以建议用户按照下面的流程进行配置。
用户也可以在激活IRF端口配置后再进行IRF物理连接，当设备检测到IRF端口正常连接后，将立刻开始角色选举，选举为Slave的设备将自动重启。
再IRF形成后，用户通过IRF中的任意一台设备进行登录，均可以对IRF系统进行配置和管理。

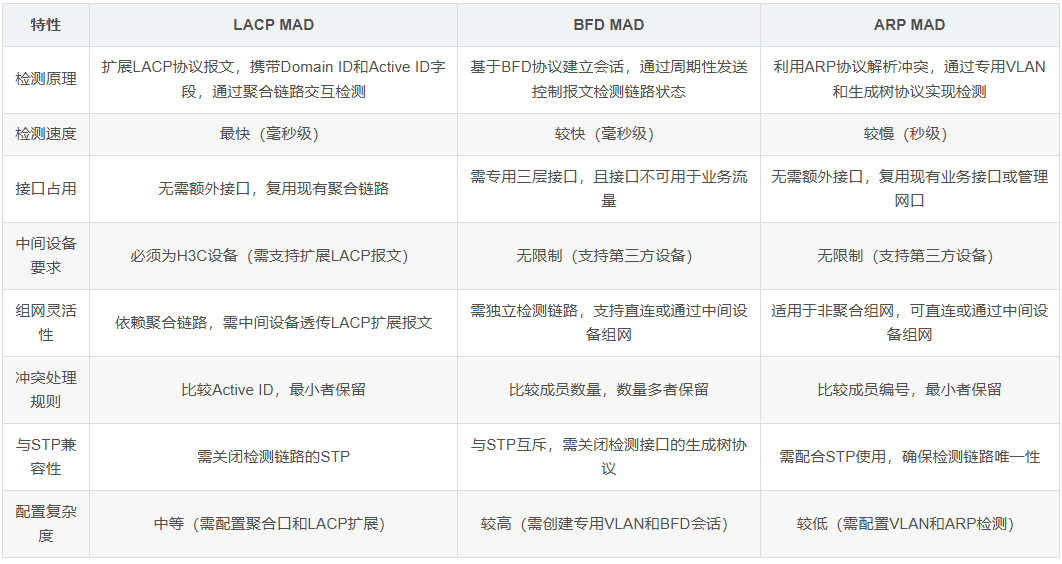

三种MAD检测区别
典型场景推荐
- LACP MAD
- 适用场景：IRF系统与下联设备间已建立动态跨框聚合链路，且中间设备为H3C设备。
- 优势：无需额外接口，检测速度快，适合大流量业务场景。
- 示例：数据中心核心交换机与接入层通过聚合链路互联，中间设备为H3C交换机。
- BFD MAD
- 适用场景：成员设备间物理距离近、接口资源充足，且无需依赖聚合链路。
- 优势：检测速度快，支持跨设备组网，适合高可靠性要求的场景。
- 示例：两台防火墙直连，通过独立链路进行MAD检测。
- ARP MAD
- 适用场景：接口资源紧张、中间设备为第三方设备，且组网为非聚合构架。
- 优势：无需额外接口，兼容第三方设备，适合传统组网升级。
- 示例：接入层交换机通过管理网口直连第三方交换机，利用ARP检测IRF分裂。
实验一

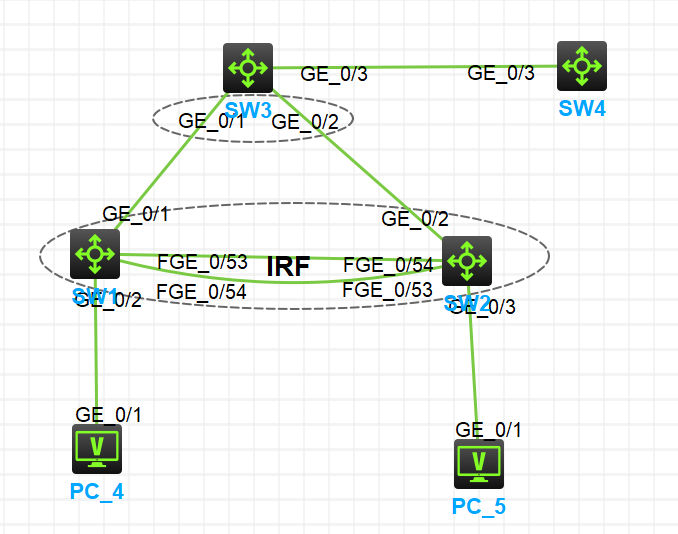

拓扑
需求
由于公司人员激增，接入层交换机提供的端口数目已经不能满足PC的接入需求。现需要在保护现有投资的基础上扩展端口接入数量，并要求网络易管理、易维护。并且为了防止IRF链路故障导致IRF分裂、网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为接入层设备较多，我们采用LACP MAD检测。
配置
SW1

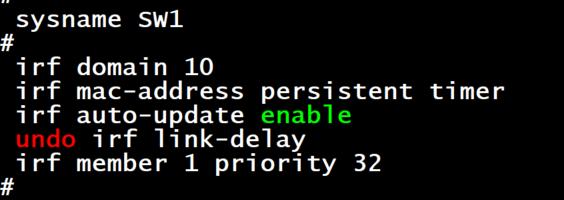

irf domain 10 //设置IRF域编号，默认情况下，IRF的域编号为0
irf mac-address persistent timer //配置当Master设备离开IRF时，IRF的桥MAC地址的保留时间为6分钟，默认情况下，IRF的桥MAC保留时间为6分钟
irf auto-update enable //使能IRF系统启动文件的自动加载功能，默认情况下，IRF系统启动文件的自动加载功能处于使能状态
undo irf link-delay //配置IRF链路down延迟上报时间，默认情况下，IRF链路down延迟上报时间为4秒
irf member 1 renumber 1 //默认情况下，设备的成员编号为1
irf member 1 priority 32 //设置成员的优先级，默认情况下，设备成员优先级为1

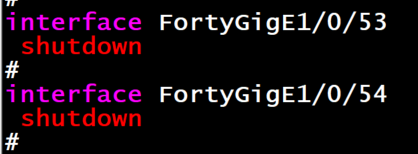

interface FortyGigE1/0/53 //进入IRF物理端口F1/0/53
shutdown //需要先关闭这个端口
interface FortyGigE1/0/54 //进入IRF物理端口F1/0/54
shutdown //需要先关闭这个端口

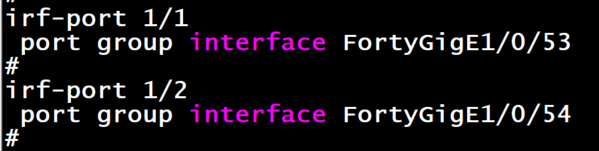

irf-port 1/1 //进入IRF1/1组中
port group interface FortyGigE1/0/53 //把F1/0/53绑定到irf1/1组中
irf-port 1/2 //进入IRF1/2组中
port group interface FortyGigE1/0/54 //把F1/0/54绑定到irf1/2组中

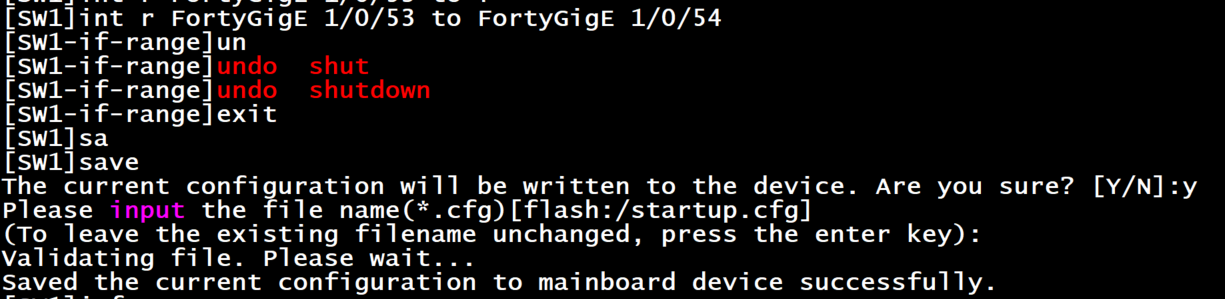

interface range FortyGigE1/0/53 to FortyGigE1/0/54 //进入F1/0/53和F1/0/54
undo shutdown //开启端口
save //保存当前配置
注意：在模拟器中，需要先把SW1和SW2的IRF互联线先不连接，到时候SW2配置完之后，激活了IRF端口配置，在连接线，这样就可以IRF堆叠成功
irf-port-configuration active //激活IRF端口下的配置

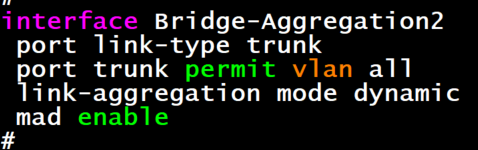

interface Bridge-Aggregation2 //创建聚合组
port link-type trunk //设置trunk
port trunk permit vlan all //允许所有VLAN通过
link-aggregation mode dynamic //该聚合组设置为动态聚合

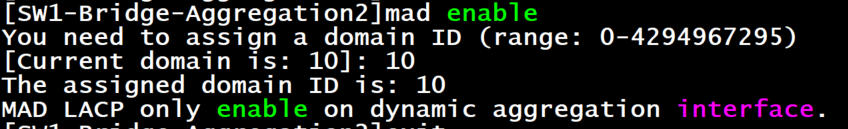

mad enable //LACP mad检测开启
[Current domain is :10]:10 //由于并不是在两个IRF之间配置LACP MAD检测，因此在系统提示输入IRF域ID时，可以保持为默认值为0。但是我们修改IRF域ID为10了，所以我们这边需要改成10。

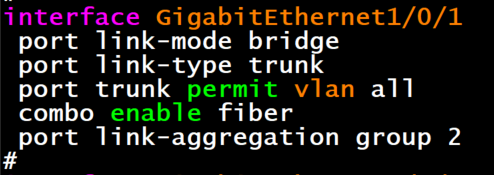

interface GigabitEthernet1/0/1 //进入上联口G1/0/1
port link-mode bridge //设置二层口
port link-type trunk //这个trunk是跟着聚合组group2来的
port trunk permit vlan all //放行VLAN也是跟着聚合组group2来的
port link-aggregation group 2 //加入到聚合组2中

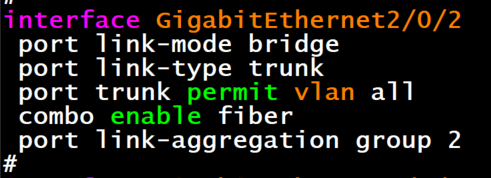

interface GigabitEthernet2/0/2 //进入上联口G2/0/2
port link-mode bridge //设置二层口
port link-type trunk //这个trunk是跟着聚合组group2来的
port trunk permit vlan all //放行VLAN也是跟着聚合组group2来的
port link-aggregation group 2 //加入到聚合组2中

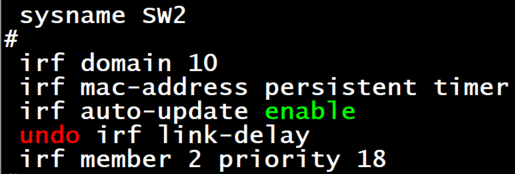

SW2

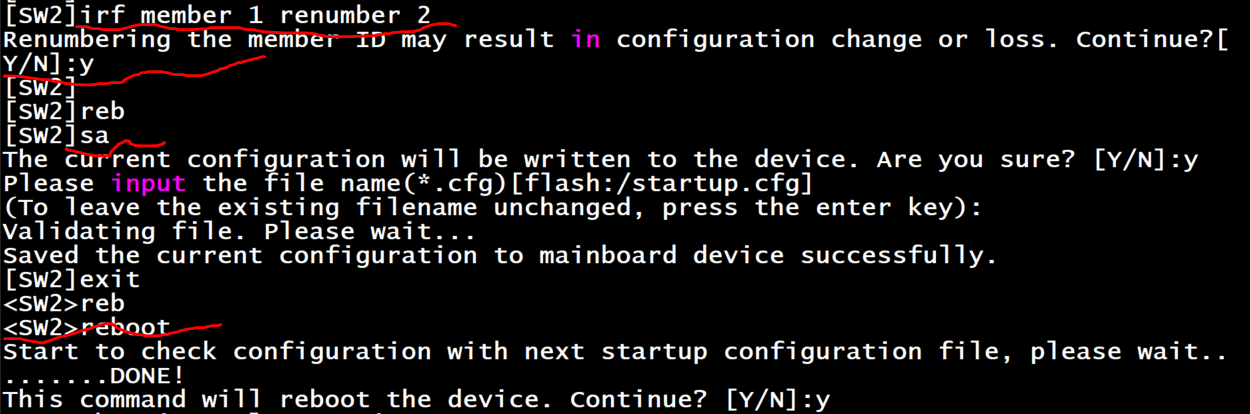

irf member 1 renumber 2 //将SW2的成员编号修改为2
irf domain 10 //设置IRF域编号，默认情况下，IRF的域编号为0
irf mac-address persistent timer //配置当Master设备离开IRF时，IRF的桥MAC地址的保留时间为6分钟，默认情况下，IRF的桥MAC保留时间为6分钟
irf auto-update enable //使能IRF系统启动文件的自动加载功能，默认情况下，IRF系统启动文件的自动加载功能处于使能状态
undo irf link-delay //配置IRF链路down延迟上报时间，默认情况下，IRF链路down延迟上报时间为4秒
irf member 2 priority 18 //设置成员的优先级，默认情况下，设备成员优先级为1

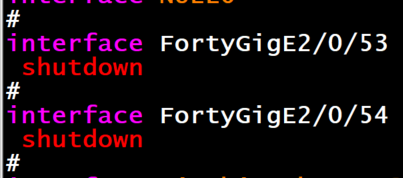

interface FortyGigE2/0/53 //进入IRF物理端口F2/0/53
shutdown //需要先关闭这个端口
interface FortyGigE2/0/54 //进入IRF物理端口F2/0/54
shutdown //需要先关闭这个端口

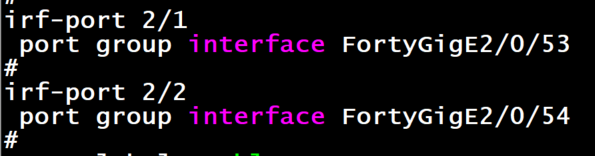

irf-port 1/1 //进入IRF2/1组中
port group interface FortyGigE2/0/53 //把F1/0/53绑定到irf2/1组中
irf-port 1/2 //进入IRF2/2组中
port group interface FortyGigE2/0/54 //把F2/0/54绑定到irf2/2组中

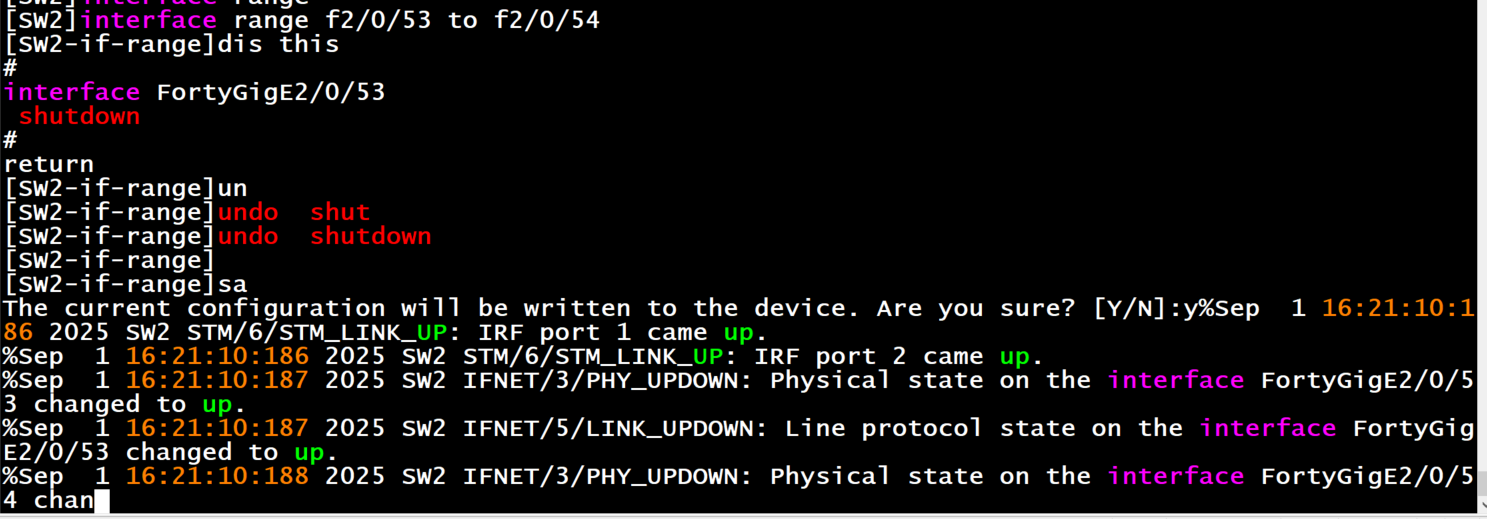

interface range FortyGigE2/0/53 to FortyGigE2/0/54 //进入F2/0/53和F2/0/54
undo shutdown //开启端口
save //保存当前配置
irf-port-configuration active //激活IRF端口下的配置
结果

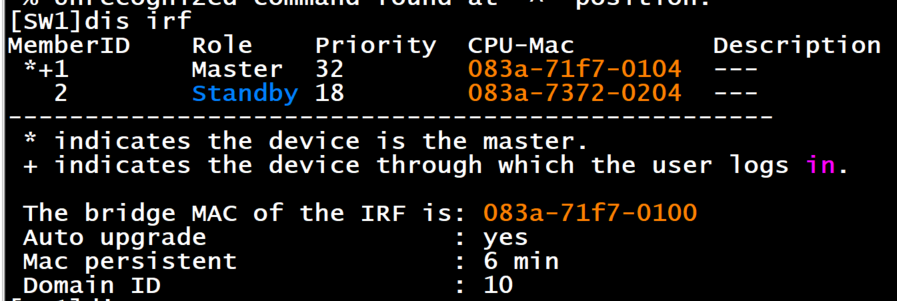

display irf //显示IRF中所有成员设备的相关信息

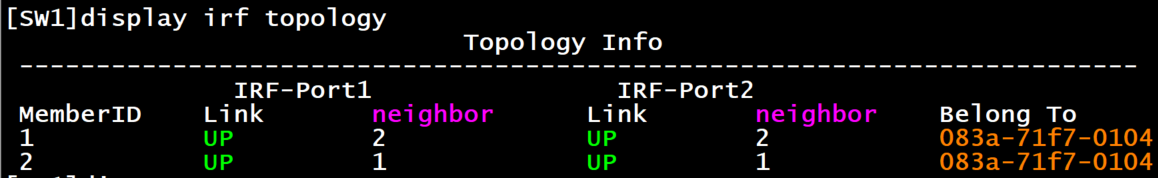

display irf topology //查看IRF的拓扑信息

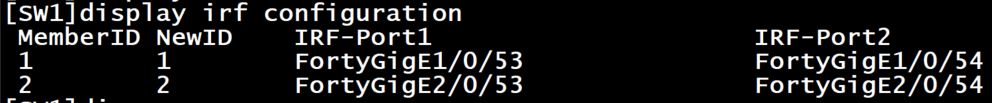

display irf configuration //显示IRF中所有设备的配置信息
display mad //显示MAD配置信息

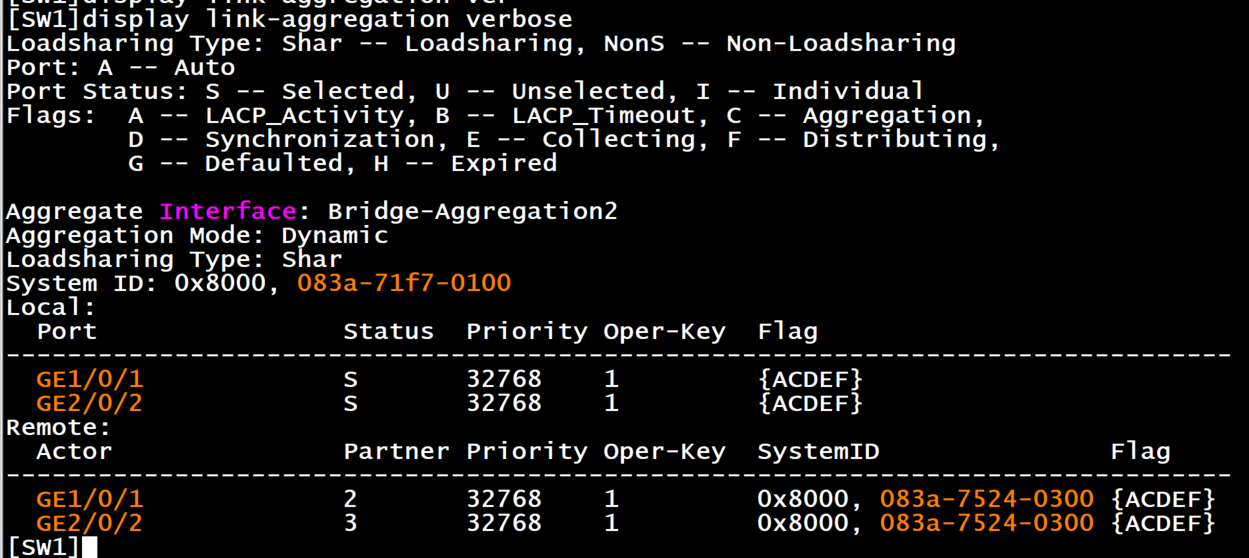

display link-aggregation verbose //显示已有聚合接口所对应聚合组的详细信息

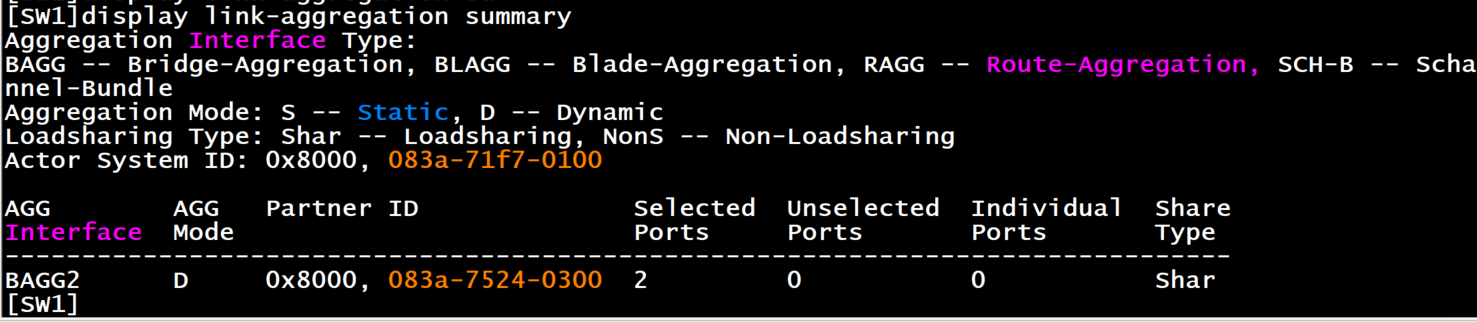

display link-aggregation summary //显示所有聚合组的摘要信息

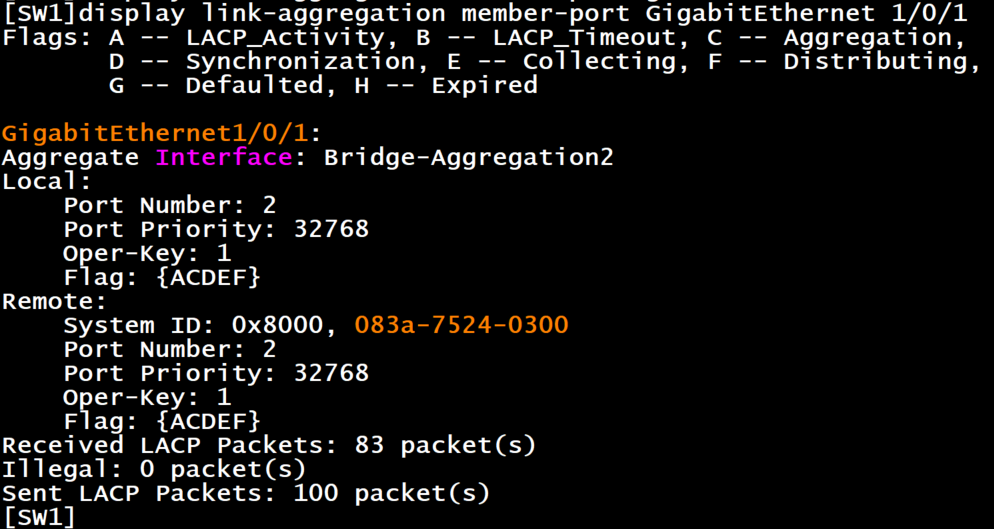

display link-aggregation member-port g1/0/1 //显示成员端口上链路聚合的详细信息
实验二

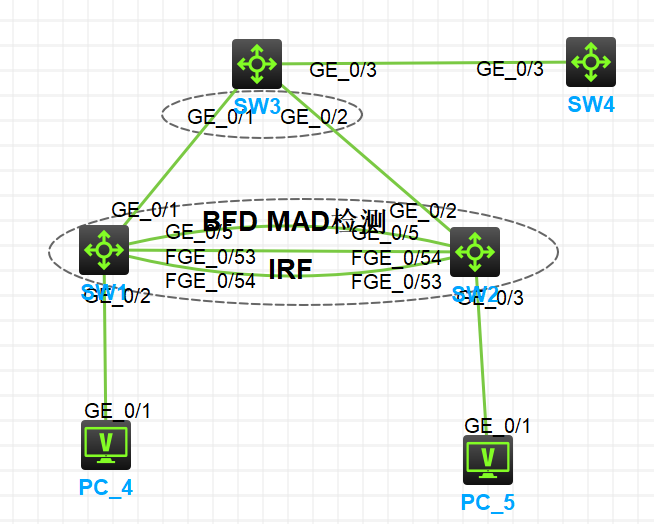

拓扑
需求
由于公司人员激增，接入层交换机提供的端口数目已经不能满足PC的接入需求。现需要在保护现有投资的基础上扩展端口接入数量，并要求网络易管理、易维护。并且为了防止IRF链路故障导致IRF分裂、网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为成员设备比较少，我们采用BFD MAD检测方式来监测IRF的状态。
配置
SW1
irf domain 10 //设置IRF域编号，默认情况下，IRF的域编号为0
irf mac-address persistent timer //配置当Master设备离开IRF时，IRF的桥MAC地址的保留时间为6分钟，默认情况下，IRF的桥MAC保留时间为6分钟
irf auto-update enable //使能IRF系统启动文件的自动加载功能，默认情况下，IRF系统启动文件的自动加载功能处于使能状态
undo irf link-delay //配置IRF链路down延迟上报时间，默认情况下，IRF链路down延迟上报时间为4秒
irf member 1 renumber 1 //默认情况下，设备的成员编号为1
irf member 1 priority 32 //设置成员的优先级，默认情况下，设备成员优先级为1
interface FortyGigE1/0/53 //进入IRF物理端口F1/0/53
shutdown //需要先关闭这个端口
interface FortyGigE1/0/54 //进入IRF物理端口F1/0/54
shutdown //需要先关闭这个端口

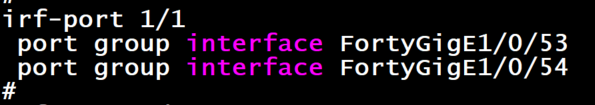

irf-port 1/1 //进入IRF1/1组中
port group interface FortyGigE1/0/53 //把F1/0/53绑定到irf1/1组中
port group interface FortyGigE1/0/54 //把F1/0/54绑定到irf1/1组中
interface range FortyGigE1/0/53 to FortyGigE1/0/54 //进入F1/0/53和F1/0/54
undo shutdown //开启端口
save //保存当前配置
注意：在模拟器中，需要先把SW1和SW2的IRF互联线先不连接，到时候SW2配置完之后，激活了IRF端口配置，在连接线，这样就可以IRF堆叠成功
irf-port-configuration active //激活IRF端口下的配置
SW2
irf member 1 renumber 2 //将SW2的成员编号修改为2
irf domain 10 //设置IRF域编号，默认情况下，IRF的域编号为0
irf mac-address persistent timer //配置当Master设备离开IRF时，IRF的桥MAC地址的保留时间为6分钟，默认情况下，IRF的桥MAC保留时间为6分钟
irf auto-update enable //使能IRF系统启动文件的自动加载功能，默认情况下，IRF系统启动文件的自动加载功能处于使能状态
undo irf link-delay //配置IRF链路down延迟上报时间，默认情况下，IRF链路down延迟上报时间为4秒
irf member 2 priority 18 //设置成员的优先级，默认情况下，设备成员优先级为1
interface FortyGigE2/0/53 //进入IRF物理端口F2/0/53
shutdown //需要先关闭这个端口
interface FortyGigE2/0/54 //进入IRF物理端口F2/0/54
shutdown //需要先关闭这个端口
irf-port 2/2 //进入IRF2/2组中
port group interface FortyGigE1/0/53 //把F1/0/53绑定到irf2/2组中
port group interface FortyGigE1/0/54 //把F1/0/54绑定到irf2/2组中
interface range FortyGigE2/0/53 to FortyGigE2/0/54 //进入F2/0/53和F2/0/54
undo shutdown //开启端口
save //保存当前配置
irf-port-configuration active //激活IRF端口下的配置
MAD配置
vlan 100 //创建VLAN100
description MAD BFD //添加VLAN100的描述为MAD BFD

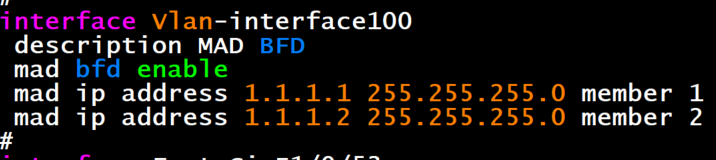

interface Vlan-interface100 //进入interfacevlan100
description MAD BFD //添加描述为MAD BFD检测
mad bfd enable //开启MAD BFD检测
mad ip address 1.1.1.1 255.255.255.0 member 1 //设置主的MAD地址
mad ip address 1.1.1.2 255.255.255.0 member 2 //设置备的MAD地址

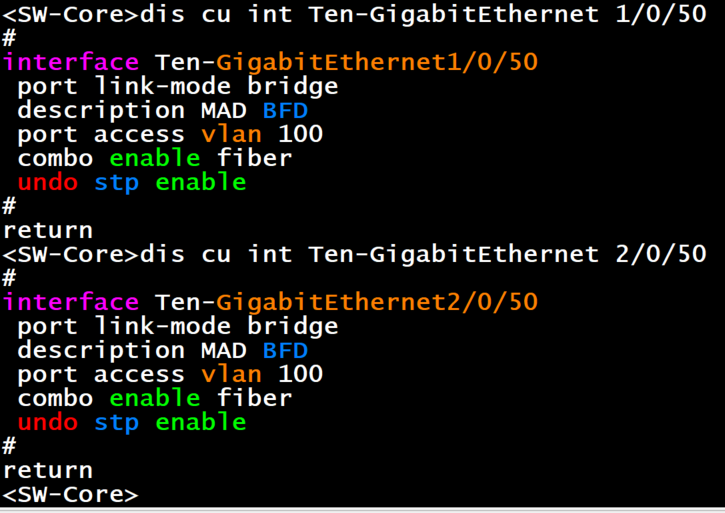

interface Ten-GigabitEthernet1/0/50 //进入互联口口
description MAD BFD //端口描述MAD BFD
port access vlan 100 //放行BFD VLAN
undo stp enable //关闭生成树，一定要关闭生成树。因为BFD和生成树是冲突的
interface Ten-GigabitEthernet2/0/50 //进入互联口
description MAD BFD //端口描述MAD BFD
port access vlan 100 //放行BFD VLAN
undo stp enable //关闭生成树，一定要关闭生成树。因为BFD和生成树是冲突的
查看命令

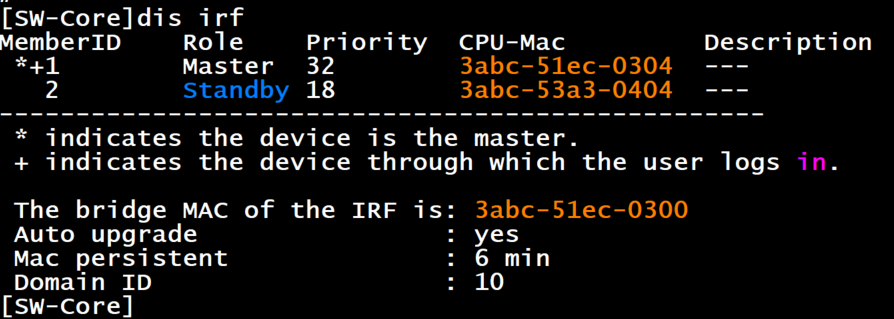

display irf //查看irf的状态

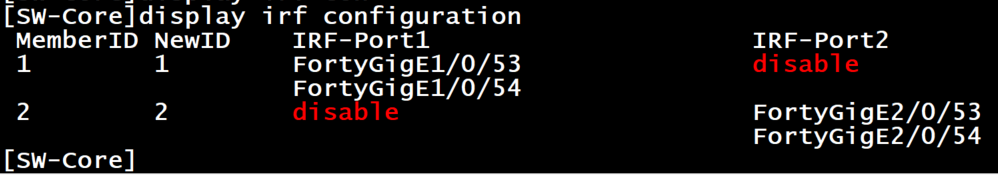

display irf configuration //查看irf的配置信息

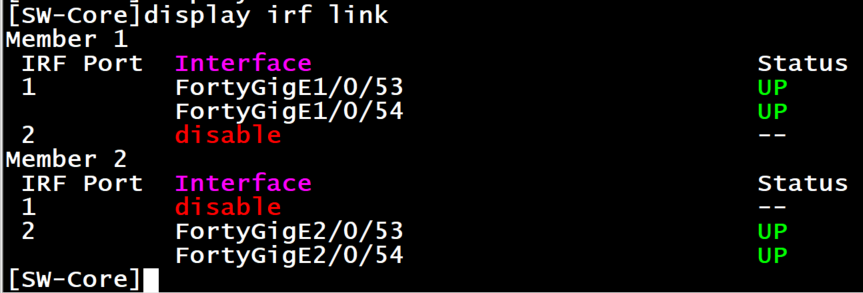

display irf link //查看IRF信息，包含member号、port号和包含的接口及状态

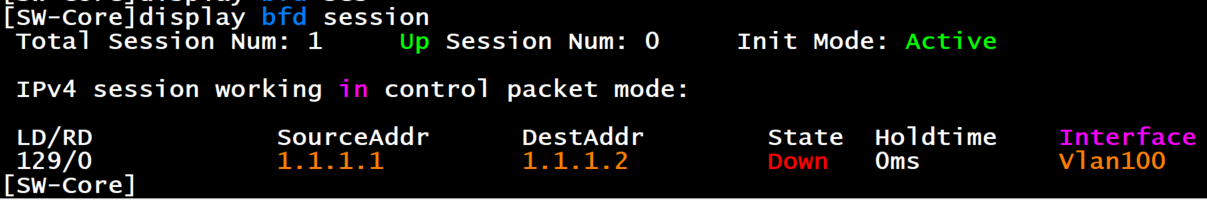

display bfd session //查看bfd情况

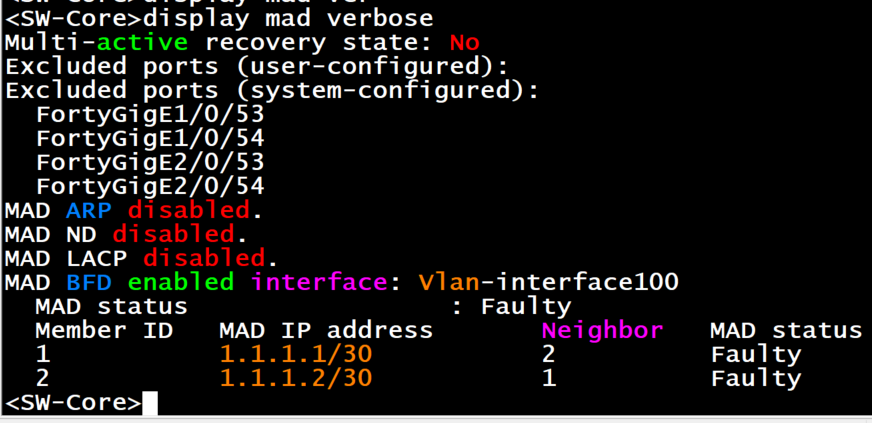

display mad verbose //查看mad状态，包含IRF堆叠线接口、BFD接口和VLAN，MAD BFD是启用状态，两台设备的MAD IP地址信息。
上面截图中的状态不对，MAD status的状态应该是Normal状态，这才是正确的状态。用模拟器做的估计是模拟器有点BUG
