华三-端口聚合
端口聚合技术简介

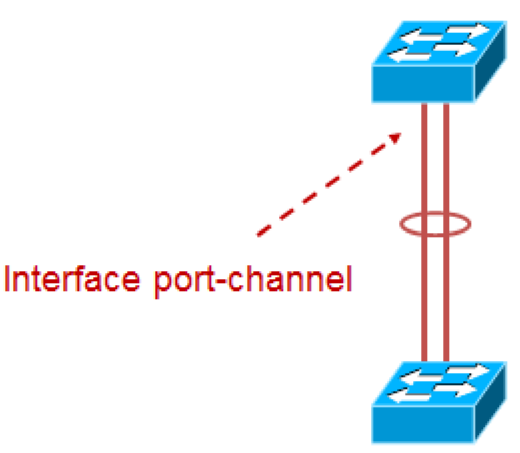

端口聚合(Link Aggregation)是一种将多个物理端口捆绑成一个逻辑端口的技术。通过这种技术，可以增加链路带宽、提高网络的冗余性合可靠性。端口聚合分为静态聚合和动态聚合两种模式。端口聚合还分为二层链路聚合组和三层链路聚合组。
静态聚合
静态聚合是通过手动配置的方式将多个物理端口绑定在一起。配置完成后，端口的选中/非选中状态不好受网络环境的影响，比较稳定。但需要用户手动确保链路两端的配置一致，否则可能导致流量无法正常转发。
动态聚合
动态聚合通过LACP(Link Aggregation Control Protocol，链路聚合控制协议)自动管理端口的聚合，设备之间通过互发LACPDU(链路聚合控制协议数据单元)来交互链路聚合的相关信息，从而自动协商端口的选中/非选中的状态，比较灵活，能够根据网络环境的变化自动调整。
二层链路聚合
二层聚合组的成员端口全部为二层以太网接口，其对应的聚合接口称为二层聚合接口
三层链路聚合
三层聚合组的成员端口全部为三层以太网接口，其对应的聚合接口称为三层聚合接口。在创建了三层聚合接口之后，还可以继续创建该三层聚合接口的子接口，即三层聚合子接口。
端口聚合技术的优点
- 增加带宽：将多个物理链路捆绑在一起，形成一条逻辑链路，其带宽等于各物理链路带宽之和，从而实现带宽的倍增
- 提高可靠性：捆绑在一起的物理链路相互备份，当其中某跳链路出现故障时，流量可以自动切换到其他正常的链路上，避免因单点故障导致网络中断。
- 负载均衡：通过合理的配置，可以在聚合组内的多个物理链路之间实现流量的负载均衡，提高网络资源的利用率，避免某条链路过载。
实验
实验一 二层静态链路聚合组
SW1
interface Bridge-Aggregation1 //先创建聚合组1
port link-type trunk //等着把物理端口加入到聚合组中之后再设置trunk，这样的话物理端口也会跟着放行trunk
port trunk permit vlan all //放行所有VLAN
interface GigabitEthernet1/0/1 //进入1/0/1口
port link-mode bridge //这是二层接口的意思
port link-type trunk //跟着聚合组的放行来
port trunk permit vlan all
port link-aggregation group 1 //加入到聚合组1中
#
interface GigabitEthernet1/0/2
port link-mode bridge //这是二层接口的意思
port link-type trunk //跟着聚合组的放行来
port trunk permit vlan all
port link-aggregation group 1 //加入到聚合组1中
SW2
interface Bridge-Aggregation1 //先创建聚合组1
port link-type trunk //等着把物理端口加入到聚合组中之后再设置trunk，这样的话物理端口也会跟着放行trunk
port trunk permit vlan all //放行所有VLAN
interface GigabitEthernet1/0/1 //进入1/0/1口
port link-mode bridge //这是二层接口的意思
port link-type trunk //跟着聚合组的放行来
port trunk permit vlan all
port link-aggregation group 1 //加入到聚合组1中
#
interface GigabitEthernet1/0/2
port link-mode bridge //这是二层接口的意思
port link-type trunk //跟着聚合组的放行来
port trunk permit vlan all
port link-aggregation group 1 //加入到聚合组1中

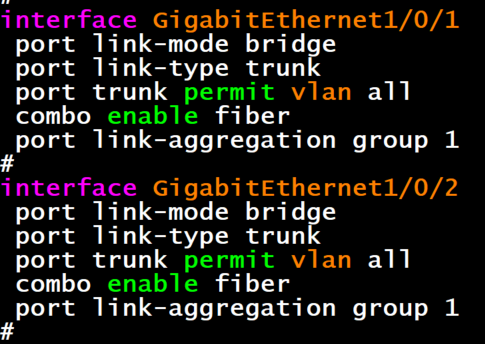

查看状态

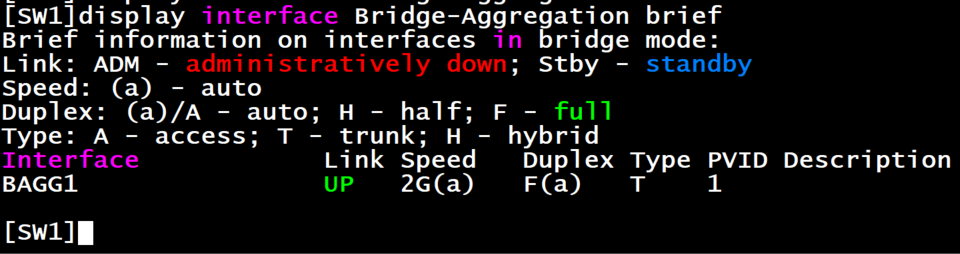

display interface Bridge-Aggregation brief //查看所有的聚合组的up/down状态

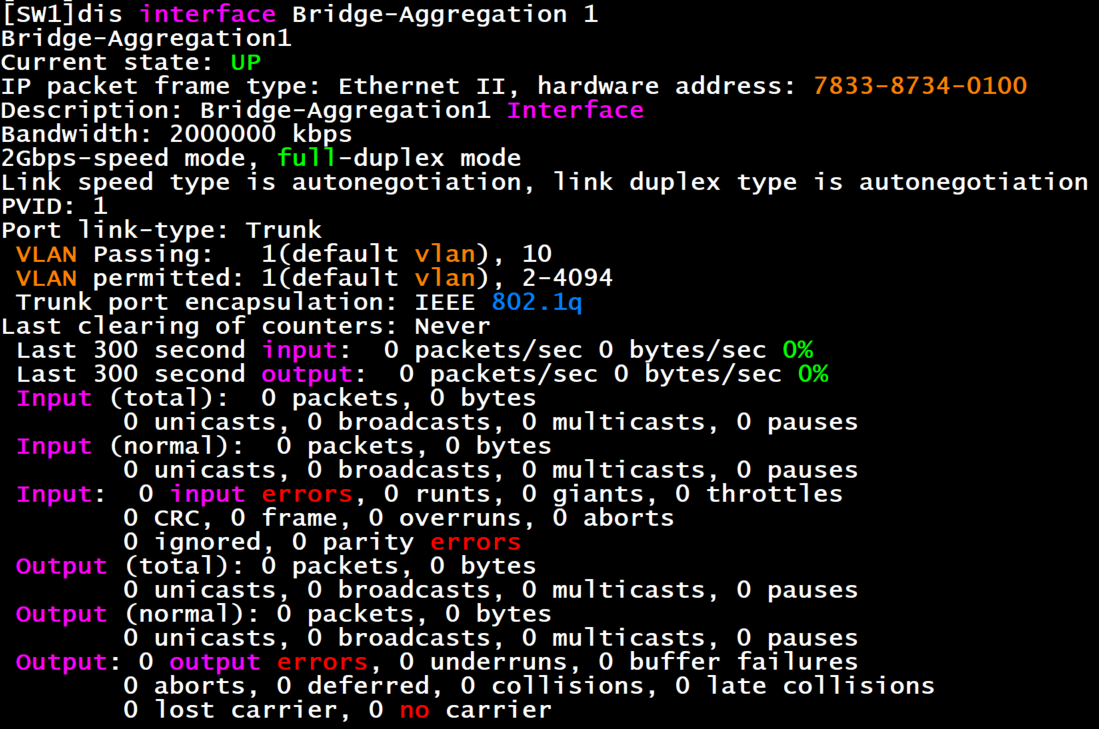

display interface Bridge-Aggregation 1 查看聚合组1的详细信息

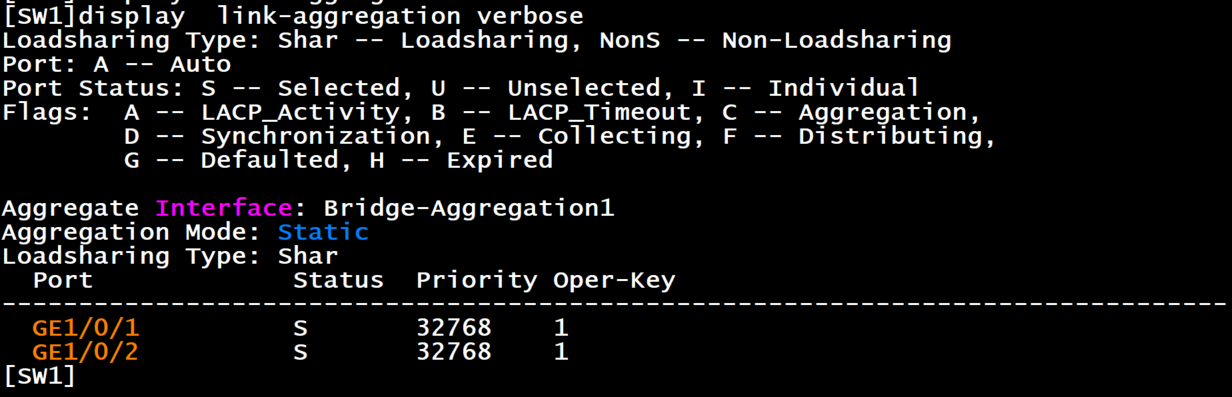

display link-aggregation verbose //查看所有聚合组中那些物理链路端口加入了

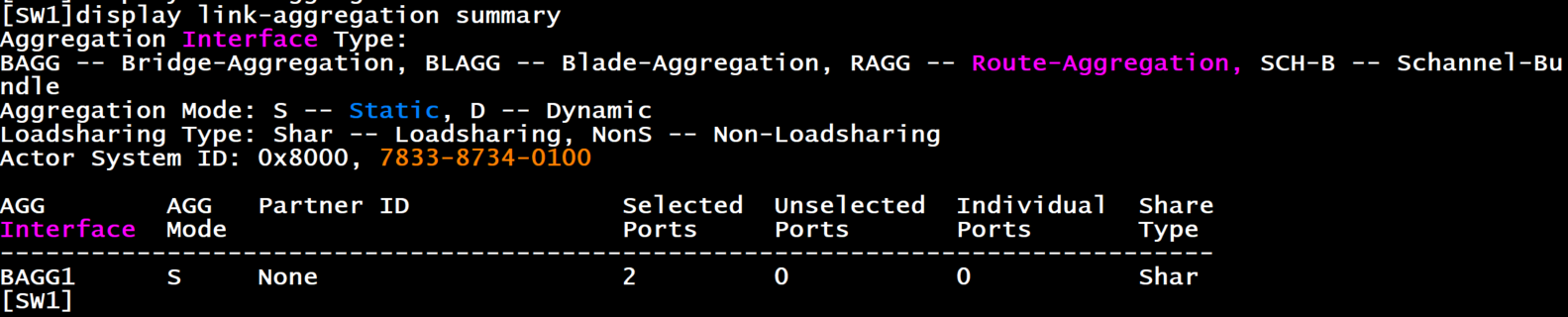

display Link-aggregation summary //查看所有的聚合组的成员端口的状态情况

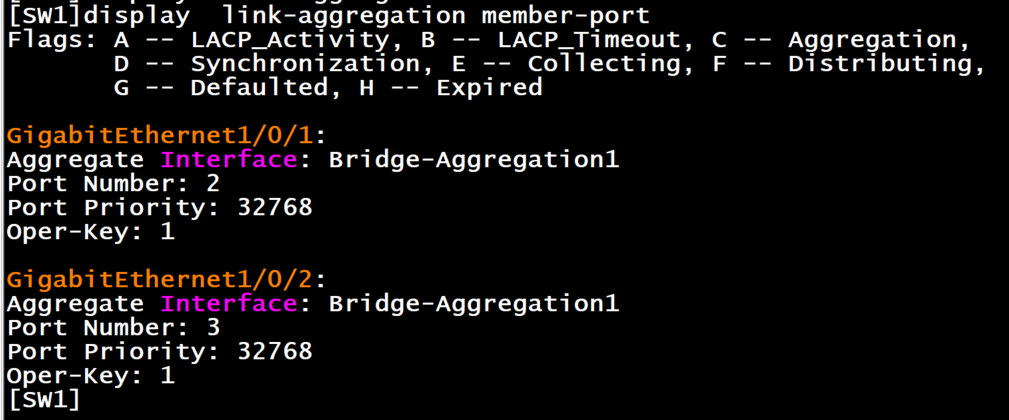

display Link-aggregation member-port //显示成员端口上链路聚合的详细信息

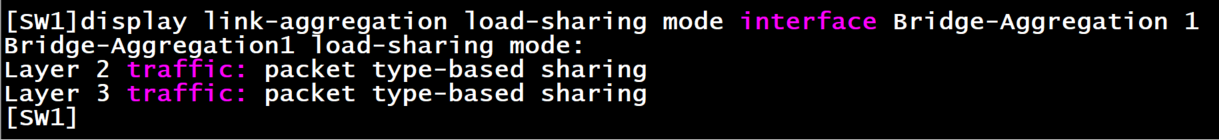

display link-aggregation load-sharing mode interface Bridge-Aggregation 1 //显示全局或聚合组内采用的聚合负载分担类型
实验二 二层动态链路聚合组
SW1

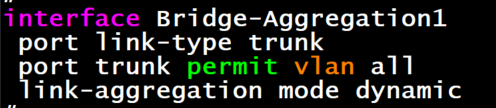

interface Bridge-Aggregation1 //先创建聚合组1
port link-type trunk //等着把物理端口加入到聚合组中之后再设置trunk，这样的话物理端口也会跟着放行trunk
port trunk permit vlan all //放行所有VLAN
link-aggregation mode dynamic //将聚合模式配置为动态模式
interface GigabitEthernet1/0/1 //进入1/0/1口
port link-mode bridge //这是二层接口的意思
port link-type trunk //跟着聚合组的放行来
port trunk permit vlan all
port link-aggregation group 1 //加入到聚合组1中
#
interface GigabitEthernet1/0/2
port link-mode bridge //这是二层接口的意思
port link-type trunk //跟着聚合组的放行来
port trunk permit vlan all
port link-aggregation group 1 //加入到聚合组1中
SW2
interface Bridge-Aggregation1 //先创建聚合组1
port link-type trunk //等着把物理端口加入到聚合组中之后再设置trunk，这样的话物理端口也会跟着放行trunk
port trunk permit vlan all //放行所有VLAN
link-aggregation mode dynamic //将聚合模式配置为动态模式
interface GigabitEthernet1/0/1 //进入1/0/1口
port link-mode bridge //这是二层接口的意思
port link-type trunk //跟着聚合组的放行来
port trunk permit vlan all
port link-aggregation group 1 //加入到聚合组1中
#
interface GigabitEthernet1/0/2
port link-mode bridge //这是二层接口的意思
port link-type trunk //跟着聚合组的放行来
port trunk permit vlan all
port link-aggregation group 1 //加入到聚合组1中
查看结果

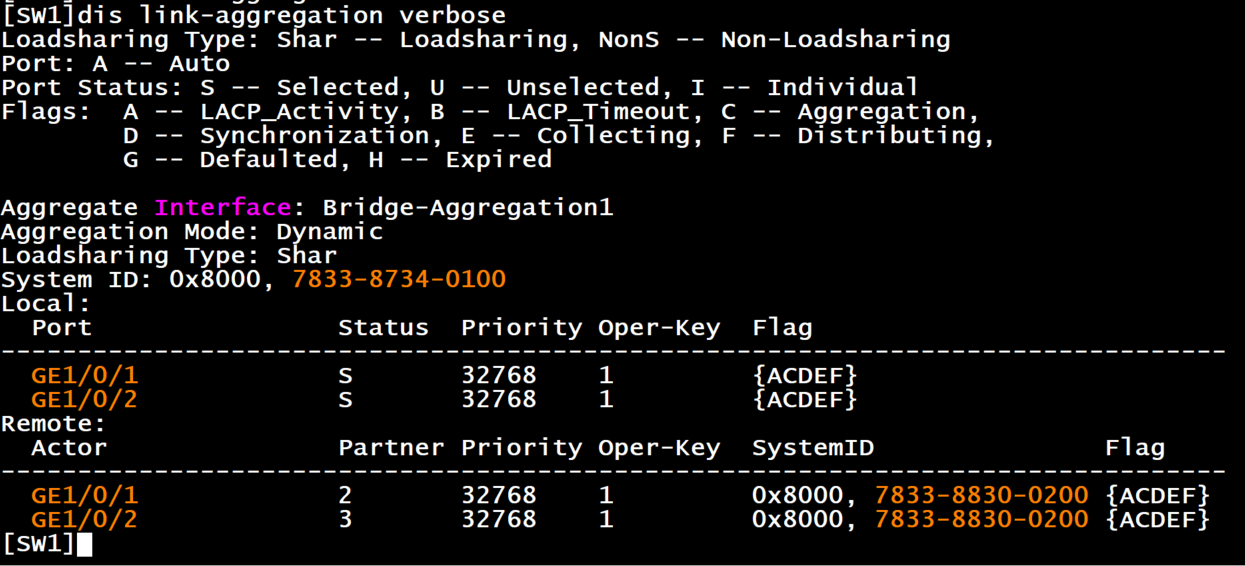

display link-aggregation verbose //显示已有聚合接口所对应聚合组的详细信息

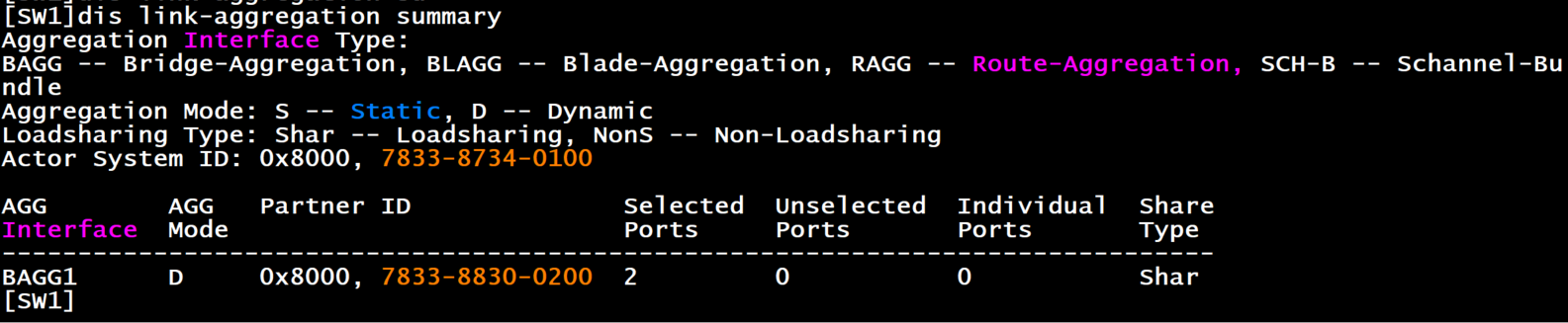

display link-aggregation summary //显示所有聚合组的摘要信息

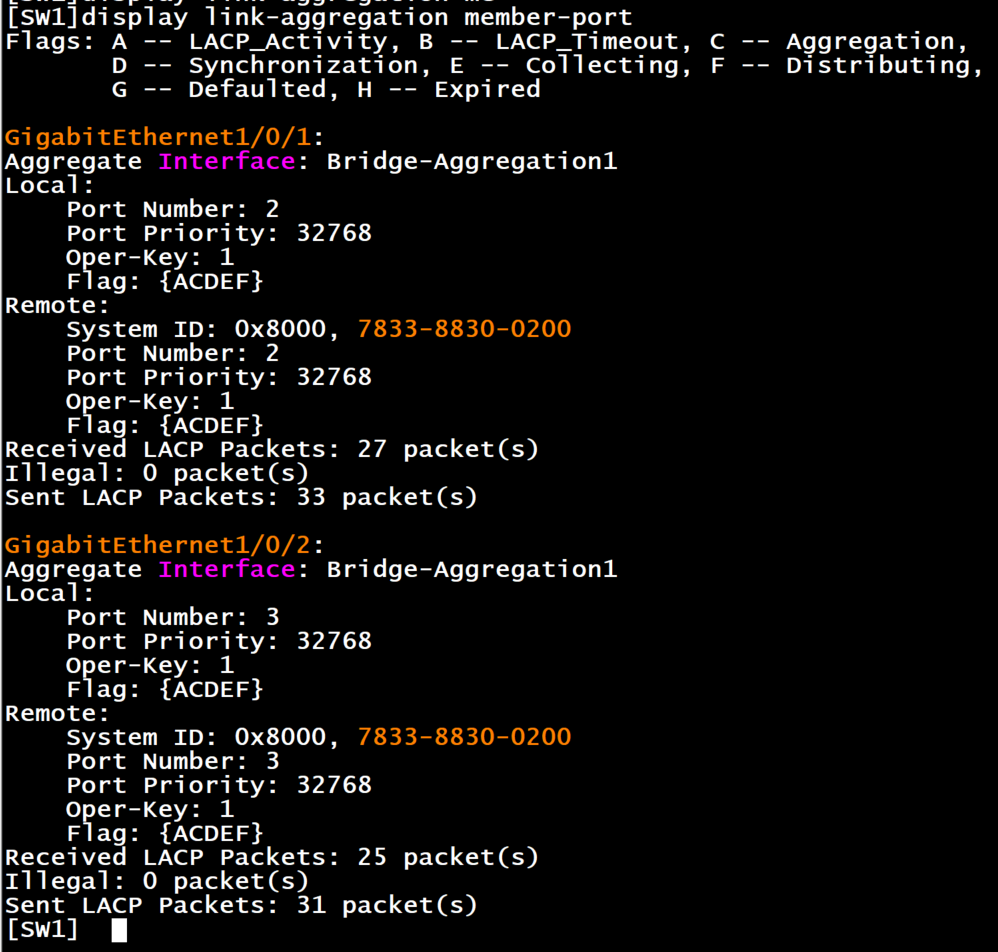

display link-aggregation member-port //显示成员端口上链路聚合的详细信息

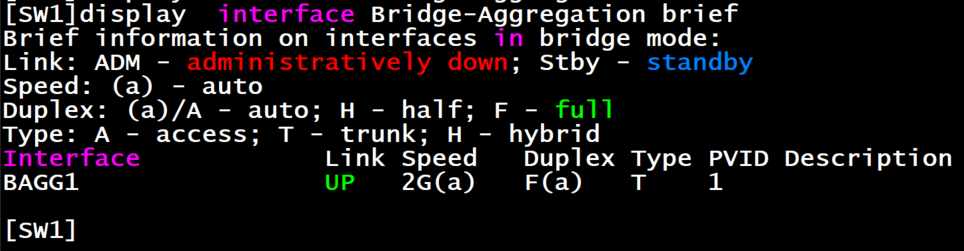

display interface Bridge-Aggregation brief //查看所有聚合组的UP/DOWN状态
实验三 三层静态链路聚合组
SW1
interface Route-Aggregation1 //创建三层聚合组接口名为1
ip address 192.168.10.1 255.255.255.0 //创建三层聚合组的IP地址

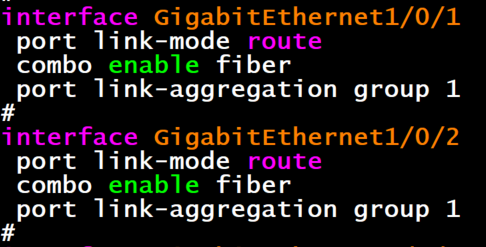

interface GigabitEthernet1/0/1 //进入1/0/1端口
port link-mode route //需要把端口模式改成三层口模式，默认的话是二层口模式
port link-aggregation group 1 //把端口加入到聚合组1中
#
interface GigabitEthernet1/0/2 //进入1/0/2端口
port link-mode route //需要把端口模式改成三层口模式，默认的话是二层口模式
port link-aggregation group 1 //把端口加入到聚合组1中
SW2
interface Route-Aggregation1 //创建三层聚合组接口名为1
ip address 192.168.10.2 255.255.255.0 //创建三层聚合组的IP地址
interface GigabitEthernet1/0/1 //进入1/0/1端口
port link-mode route //需要把端口模式改成三层口模式，默认的话是二层口模式
port link-aggregation group 1 //把端口加入到聚合组1中
#
interface GigabitEthernet1/0/2 //进入1/0/2端口
port link-mode route //需要把端口模式改成三层口模式，默认的话是二层口模式
port link-aggregation group 1 //把端口加入到聚合组1中
查看结果

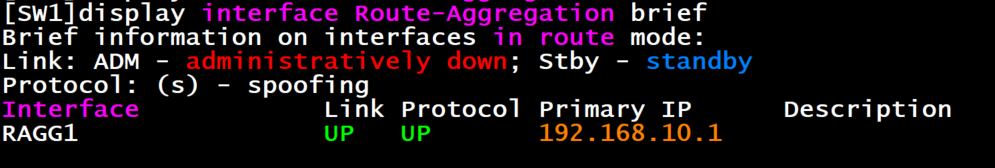

display interface Route-Aggregation brief //查看所有三层聚合组的状态以及IP地址

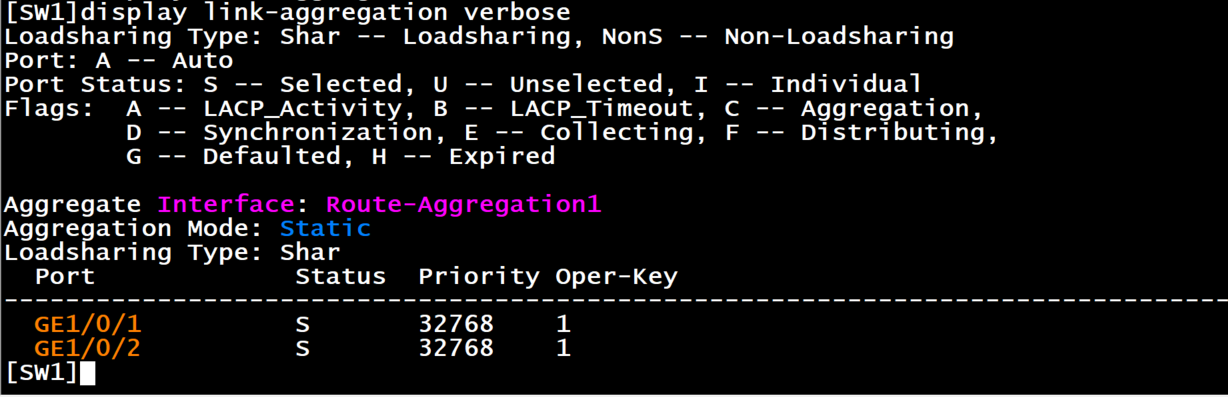

display link-aggregation verbose //显示已有聚合接口所对应聚合组的详细信息
display link-aggregation summary //显示所有聚合组的摘要信息

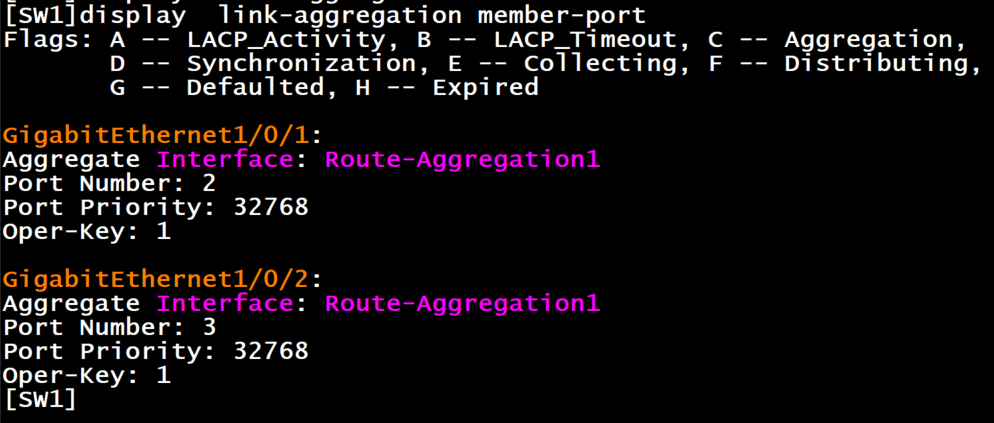

display link-aggregation member-port //显示成员端口上链路聚合的详细信息

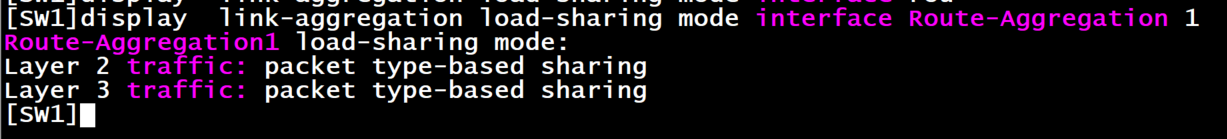

display link-aggregation load-sharing mode interface Route-Aggregation 1 //显示全局或聚合组内采用的聚合负载分担类型
实验四 三层动态链路聚合组
SW1
interface Route-Aggregation1 //创建进入三层聚合组1
ip address 192.168.10.1 255.255.255.0 //设置三层聚合组的IP地址
link-aggrgation mode dynamic //设置聚合组为动态模式
interface GigabitEthernet1/0/1 //进入1/0/1端口
port link-mode route //需要把端口模式改成三层口模式，默认的话是二层口模式
port link-aggregation group 1 //把端口加入到聚合组1中
#
interface GigabitEthernet1/0/2 //进入1/0/2端口
port link-mode route //需要把端口模式改成三层口模式，默认的话是二层口模式
port link-aggregation group 1 //把端口加入到聚合组1中
SW2
interface Route-Aggregation1 //创建进入三层聚合组1
ip address 192.168.10.2 255.255.255.0 //设置三层聚合组的IP地址
link-aggrgation mode dynamic //设置聚合组为动态模式
interface GigabitEthernet1/0/1 //进入1/0/1端口
port link-mode route //需要把端口模式改成三层口模式，默认的话是二层口模式
port link-aggregation group 1 //把端口加入到聚合组1中
#
interface GigabitEthernet1/0/2 //进入1/0/2端口
port link-mode route //需要把端口模式改成三层口模式，默认的话是二层口模式
port link-aggregation group 1 //把端口加入到聚合组1中
查看结果

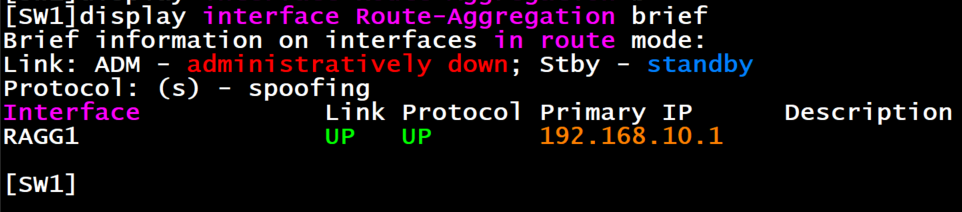

display interface Route-Aggregation brief //查看所有聚合组状态

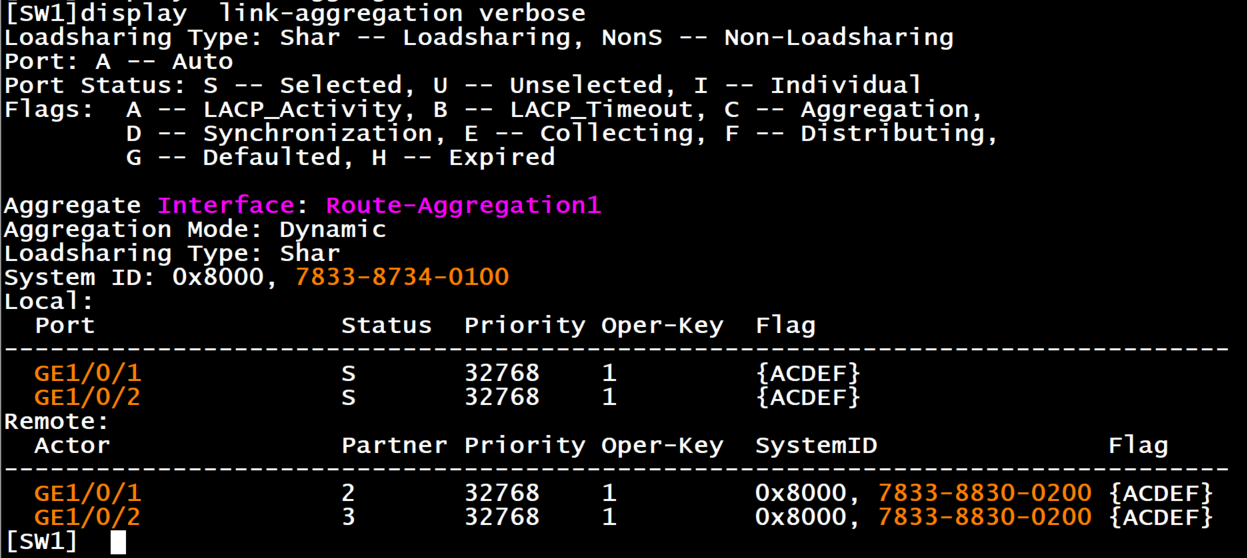

display link-aggregation verbose //显示已有聚合接口所对应聚合组的详细信息
display link-aggregation member-port //显示成员端口上链路聚合的详细信息

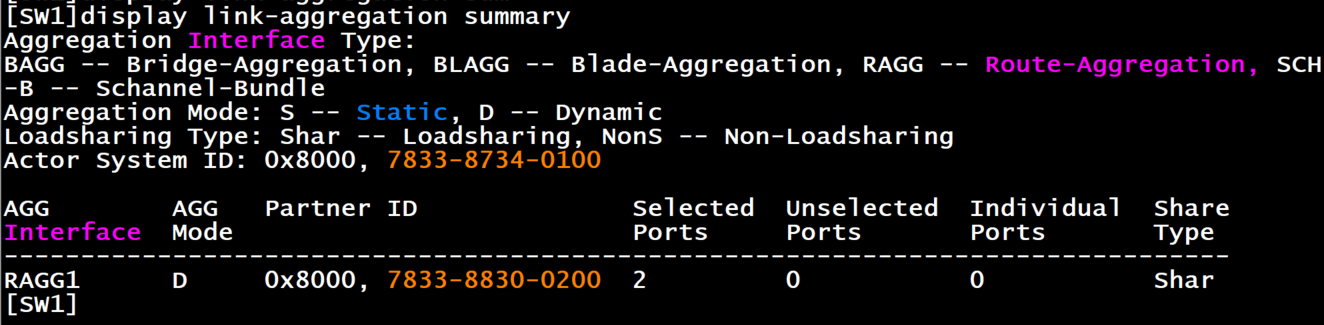

display link-aggregation summary //显示所有聚合组的摘要信息
实验五 配置聚合组为边缘接口
聚合边缘端口：再网络设备与服务器等终端设备相连的场景中，当网络设备配置了动态聚合模式，而中断设备未配置动态聚合模式时，聚合链路不能成功建立，网络设备与该终端设备相连多条链路中只能有一条作为普通链路正常转发报文，因而链路间也不能形成备份，当该普通链路发生故障时，可能会造成报文丢失。
若要求再终端设备未配置动态聚合模式时，该终端设备与网络设备间的链路可以形成备份，可通过配置网络设备与终端设备相连的聚合接口为聚合边缘接口，使该聚合组内的所有成员端口都作为普通物理口转发报文，从而保证终端设备与网络设备间的多条链路可以相互备份，增加可靠性。当终端设备完成动态聚合模式配置时，其聚合成员端口正常发送LACP报文后，网络设备上符合选中条件的聚合成员端口会自动被选中，从而使聚合链路恢复正常工作。
interface Bridge-Aggregation 1 //进入二层聚合组
lacp edge-port //配置聚合边缘端口
interface Route-Aggregation 1 //进入三层聚合组
lacp edge-port //配置聚合边缘端口
