华三-路由策略

路由策略简介

　　路由策略是为了改变网络流量所经过的途径而修改路由信息的技术，主要通过改变路由属性(包括可达性)来实现。路由策略可以用来控制路由的发布、控制路由的接收、管理引入的路由和设置路由的属性。

路由策略的实现

路由策略的实现步骤如下：

1. 首先要定义将要实施路由策略的路由信息的特征，即定义一组匹配规则。可以灵活使用过滤器来定义各种匹配规则。
2. 然后再将匹配规则应用于路由的发布、接收和引入等过程的路由策略中。

过滤器

　　过滤器可以看作是路由策略过滤路由的工具，单独配置的过滤器没有任何过滤效果，只有再路由协议的相关命令中应用这些过滤器，才能够达到预期的过滤效果。

访问控制列表

访问控制列表可以指定IP地址和子网范围，用于匹配路由信息的目的网段地址或下一跳地址。

地址前缀列表

　　地址前缀列表的作用类似于ACL，但比它更为灵活，且更易于用户理解。使用地址前缀列表过滤路由信息时，其匹配对象为路由信息的目的地址。

　　一个地址前缀列表由前缀列表名标识。每个前缀列表可以包含多个表项，每个表项可以独立指定一个网络前缀形式的匹配范围，并用一个索引号来标识，索引号指明了再地址前缀列表中进行匹配检查的顺序。

每个表项之间是"或"的关系，再匹配的过程中，设备按升序依次检查由索引号标识的各个表项，只要有某一表项满足条件，就意味着通过该地址前缀列表的过滤(不再对下一个表项进行匹配)。

AS路径访问列表(as-path)

　　as-path仅用于BGP路由的过滤。BGP路由的AS_PATH属性记录了从本地到目的地址所要经过的所有AS号。as-path就是针对AS_PATH属性指定匹配条件

团体属性列表(community-list)

　　community-list仅用于BGP路由的过滤。BGP扩展团体属性有两种，一种是用于VPN的RT(Route Target，路由目标)扩展团体，另一种则是SoO(Site of Origin，源站点)扩展团体。扩展团体属性列表就是针对这两种属性指定匹配条件。

扩展团体属性列表(extcommunity-list)

　　extcommunity-list仅用于BGP路由的过滤。BGP扩展团体属性有两种。每个RD属性列表可以包含多个表项，每一个表项会指定一个RD号的范围，并用一个表项编号来标识，表项编号指明了在RD属性列表中进行匹配检查的顺序。

RD属性列表(rd-list)

　　RD属性列表是针对RD属性信息的匹配条件，仅用于VPN路由的过滤。每个RD属性列表可以包含多个表项，每一个表项会指定一个RD号的范围，并用一个表项编号来标识，表项编号指明了在RD属性列表中进行匹配检查的顺序。

路由标记列表(tag-list)

tag-list仅用于IGP路由的过滤。IGP的路由信息中包含路由标记，tag-list就是针对路由标记指定匹配条件。

路由策略

　　路由策略是一种比较复杂的过滤器，它不仅可以匹配路由信息某些属性，还可以在条件满足时改变路由信息的属性。路由策略可以使用前面几种过滤定义自己的匹配规则。

　　一个路由策略可以由多个节点构成，每个节点是匹配检查的一个单元。在匹配过程中，系统按节点序号升序依次检查各个节点。不通节点间是"或"的关系，如果通过了其中一个节点，就以为着通过该路由策略，不再对其他节点进行匹配(配置了continue子句的情况除外)。

每个节点对路由信息的处理方式由匹配模式决定。匹配模式分为permit和deny两种。

• permit：指定节点的匹配模式为允许模式。当路由信息通过该节点的过滤后，将执行该节点的apply子句，不进入下一个节点的匹配(配置了continue子句的情况除外)；如果路由信息没有通过该节点过滤，将进入下一个节点继续匹配。
• deny：指定节点的匹配模式为拒绝模式(此模式下apply子句和continue子句不会被执行)。当路由信息通过该节点的过滤后。将被拒绝通过该节点，不进入下一个节点的匹配；如果路由信息没有通过该节点的过滤，将进入下一个节点继续匹配。

每个节点可以由一组if-match、apply和continue子句组成。

• if-match子句：定义匹配规则，匹配对象是路由信息的一些属性。同一节点中不同类型的if-match子句是"与"的关系，相同类型的if-match子句是“或”的关系，只有满足节点内所有类型if-match子句指定的匹配条件,才能通过该节点的匹配。
• apply子句：指定动作，也就是在通过节点的配置后，对路由信息的一些属性进行设置。
• continue子句：用来配置下一个执行节点。当路由成功匹配当前路由策略节点(必须是permit节点)时，可以指定路由继续匹配同一路由策略内的下一个节点，这样可以组合路由策略各个节点的if-match子句和apply子句，增强路由策略的灵活性。配置了continue子句后，路由即使未通过下一个执行节点的匹配，也会通过该路由策略的过滤。如果需要拒绝该路由通过，则需要在下一个执行节点之后添加一个没有子句的deny节点。

if-match、apply和continue子句可以根据应用进行设置，都是可选的。

• 如果只过滤路由，不设置路由的属性，则不需要使用apply子句。
• 如果某个permit节点未配置任何if-match子句，则该节点匹配所有的路由。
• 通常在多个deny节点后设置一个不含if-match子句和apply子句的permity节点，用于允许其它的路由通过。

路由策略Route-Policy

Route-Policy属于一种路由控制工具，不仅可以过滤路由，还可以对路由属性进行更改。工程师可以使用Route-policy实现一下操作。

• 控制路由的发布：根据路由策略对发布的路由进行过滤，仅发布满足条件的路由。
• 控制路由的接收：根据路由策略对接收的路由进行过滤，仅接收满足条件的路由。
• 控制路由的引入：根据路由策略对从其他路由协议引入的路由进行过滤，仅引入满足条件的路由。
• 更改路由的属性：更改路由携带的属性。

　　一个Route-Policy中可以包含多个node(节点)，每个node中可以包含多个匹配条件和多个动作。当一个node中的所有匹配条件都满足时，路由器就好执行这个node中的所有动作。每个node拥有一个编号，路由器会从小到大按顺序对每个node进行匹配，类似ACL(访问控制列表)，一旦遇到匹配的node便执行相应的动作，并跳出这个Route-Policy，不再向下继续匹配。

路由策略实验

实验一

在RIP中引入静态路由时应用路由策略

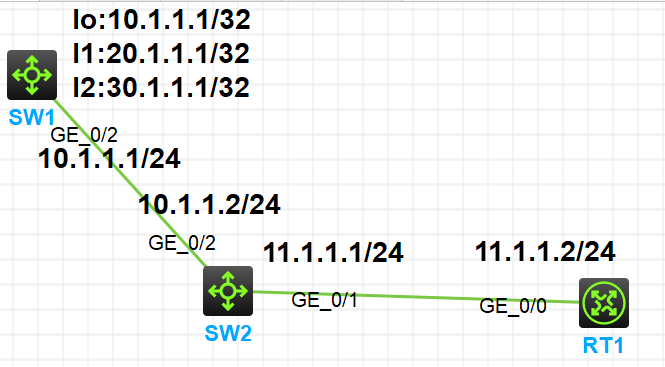

拓扑图

组网需求

• SW2与RT1通信，都运行RIP协议。
• 使能SW2上的RIP协议，配置三条静态路由。
• 设置在引入静态路由时应用路由策略，使三条静态路由部分引入、部分被屏蔽掉———10.1.1.1/32和20.1.1.1/32网段的路由是可见的，30.1.1.1/32网段的路由则被屏蔽。
• 通过在RT1上查看RIP路由表，验证路由策略是否生效。
