高速USB以太网卡CH397结合iPXE网络启动方案

概述
方案介绍
具体流程
图文流程介绍

概述

基于高速USB网卡芯片CH397的iPXE网络启动方案，可自定义安装脚本，对批量电脑进行不同操作系统网络装机。对比传统装机方式，这种方案节省了时间和人力成本，也为不支持PXE的传统电脑提供了新的网络启动选择。
方案附件：https://download.csdn.net/download/qq_43010294/89730086?spm=1001.2014.3001.5503

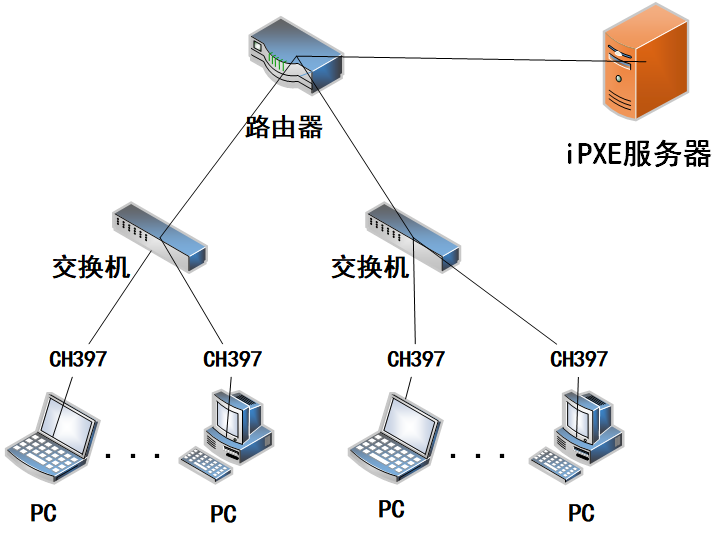

CH397结合iPXE网络启动拓扑结构：

通过iPXE及自定义安装脚本，可对批量电脑进行不同操作系统网络装机，对比传统装机方式节省了时间和人力成本。

方案介绍

iPXE是一款领先的开源网络引导固件，CH397 USB以太网iPXE解决方案，为没有网络接口的笔记本以及不支持PXE的计算机提供了新的网络启动方式；结合预设的自定义启动脚本，实现不同系统的安装。
通过方案，可自制CH397 USB以太网iPXE USB启动盘，通过U盘启动成为iPXE客户端，通过CH397 USB网卡简单快捷连接到iPXE DHCP/HTTP/TFTP服务端，从而下载所需的系统镜像，完成iPXE网络启动流程。除了支持CH397外还支持南京沁恒微电子的其他USB以太网卡，如CH336、CH339等。
方案特点：
便捷性高：在需大批量部署操作系统的环境下，可预设脚本进行统一部署，支持多种操作系统，也可自行编写脚本，实现更灵活的操作。
灵活性高：iPXE支持多种网络协议，以满足不同的网络启动场景。
方便维护：只需USB口即可完成网络启动，适于无以太网接口或内置的网络端口出现故障以及不支持PXE的设备。
方案演示视频：
【高速USB以太网卡CH397结合iPXE网络启动方案】 https://www.bilibili.com/video/BV1tMtXexEkN/?share_source=copy_web&vd_source=36cfe4b4fd05b1354203490cbeb298e9

具体流程

目前南京沁恒微电子（WCH）拥有多款USB网卡芯片，其中主推的型号有CH397、CH339，本次方案介绍以CH397为例，CH397是一款高集成度、低功耗的USB网卡芯片，支持10M/100M 自动协商，支持CDC-ECM协议和CDC-NCM协议及RNDIS协议，免安装驱动程序或可选厂商驱动程序，具体介绍可查看WCH官网：
https://www.wch.cn/downloads/CH397DS0_PDF.html

图文流程介绍

分为两大部分：ipxe服务器端的搭建与客户端的使用。
服务器端

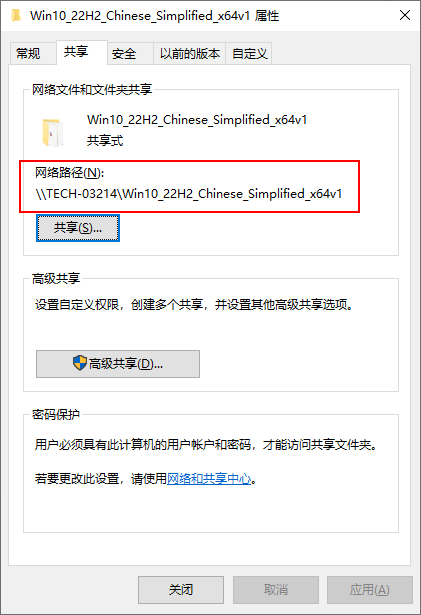

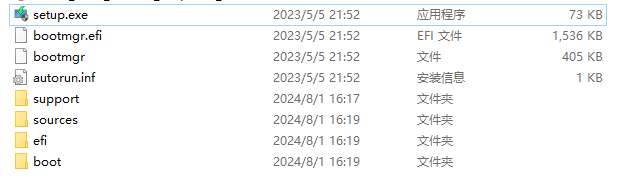

Step1：准备需要安装的Windows 系统，如果是ISO光盘文件，进行解压，
并将所在目录设置为网络共享：

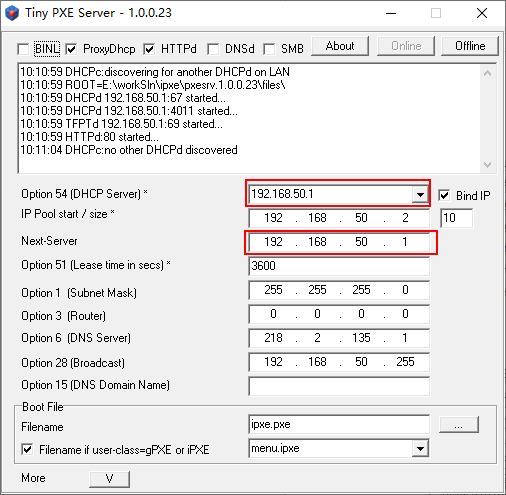

Step2：使用Tiny PXE server提供DHCP服务：
这里将CH397的IP设置为固定ip：192.168.50.1，即为服务器IP。

在Tiny PXE server的根目录配置ipxe目录脚本：
见附件：ipxe_menu.ipxe
Setp3：win10系统准备：

Winboot: Windows镜像文件启动加载程序，下载地址：
https://github.com/ipxe/wimboot/releases/latest/download/wimboot
CH397驱动，下载地址：https://www.wch.cn/downloads/WCHUSBNIC_EXE.html
Winpe，可使用Windows ADK自行制作，下载地址：https://learn.microsoft.com/en-us/windows-hardware/get-started/adk-install
ipxe win10安装脚本，见附件win10/boot.ipxe

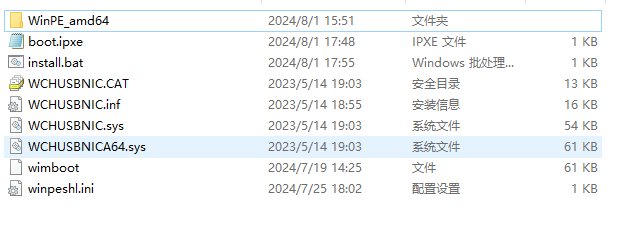

最终安装win10所需的文件如下图所示：

客户端

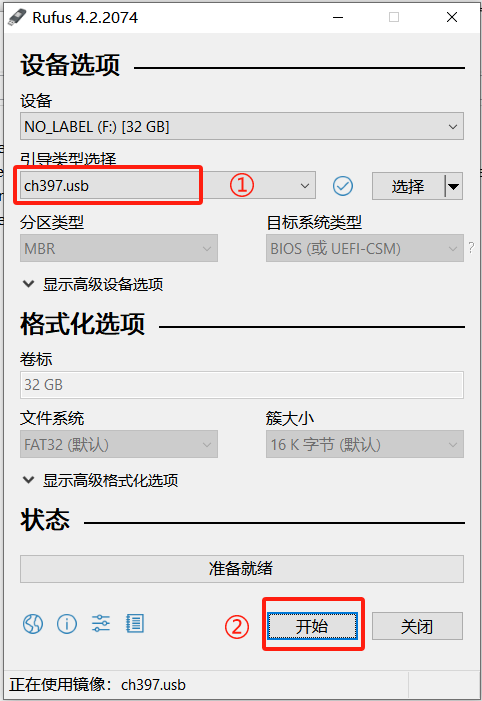

Step1：制作ipxe启动盘U盘，使用rufus将ch397.usb写入。

Step2：目标机器进入BIOS界面，确认当前Boot Type为UEFI，Secure Boot关闭，并设置U盘启动。

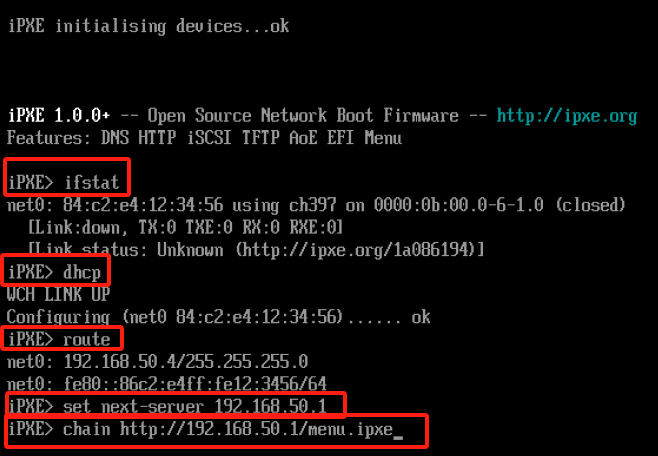

Step3：进入ipxe界面后使用命令进行基础设置：
Ifstat (获取当前连接的硬件信息)
dhcp (获取分配IP地址)
route(查看当前IP地址)
set next-setver xxxxxx (设置服务器IP地址)
chain xxxxx (获取服务器上的脚本)
具体如下图所示：

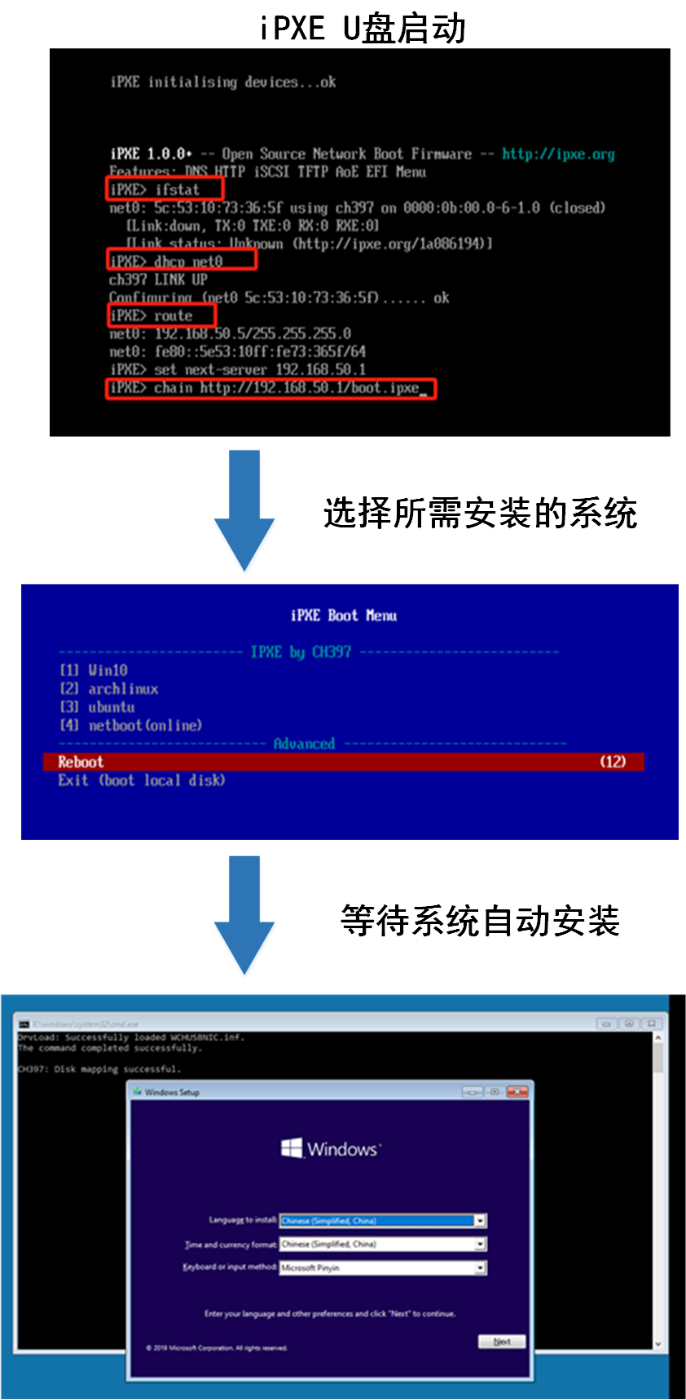

选择Win10自动开始win10系统安装。

直至出现该界面，确认系统版本安装即可。
