LabVIEW动态事件结构

LuoBeiCe

自学到了动态事件结构，动态事件结构与事件结构相比的优势是：可以完全控制LabVIEW产生事件的类型和时间，使其仅在应用程序的某个部分发生。

基本使用步骤为：创建用户事件-注册用户事件-产生，处理用户事件-取消注册事件。常用于鼠标移动一类的连续发生的事件中，或者需要控制事件发生时间的情况中。

我看的相关资料：

1.慕课上面常州信息职业技术学院开放的《虚拟仪器应用技术》。

2.《LabVIEW宝典（第二版）》P343。

3.LabVIEW网络讲坛之《运筹帷幄》事件结构。

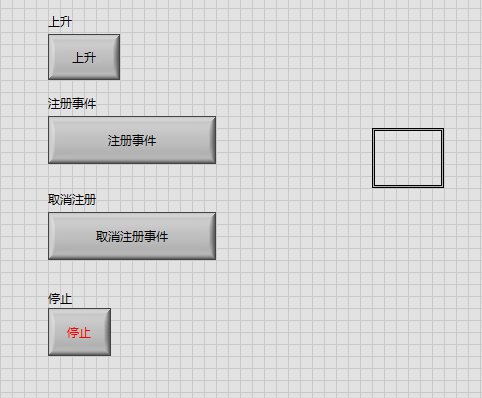

上图中，如果我们想实现一下目标：点击一下“上升”按钮，右边的平面框就响应的上升一点。

这个功能只要学了点事件结构基础知识的人，应该可以实现。

但是如果我们在此基础上再加一个小条件：比如我想等程序开始运行2分钟之内，点击“上升”，平面框就上升。但是程序运行2分钟之后，再点击“上升”，

平面框就没反应了。或者说我按下一个按键之前，按下“上升”，平面框就上升，按下一个按键之后，“上升”就失灵了。

这个功能在原来的基础上多了一个控制事件响应发生的条件。这个时候就得考虑动态事件结构了。

举两个例子：

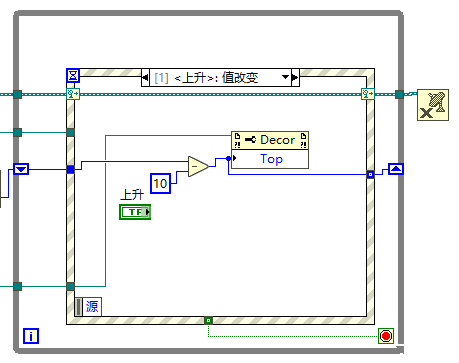

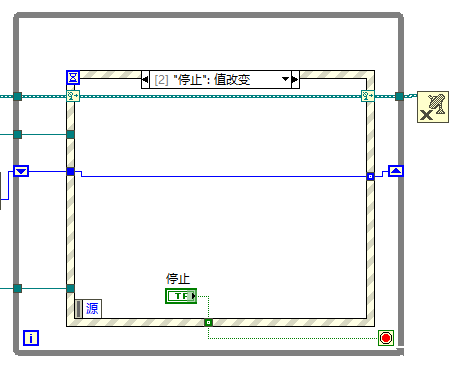

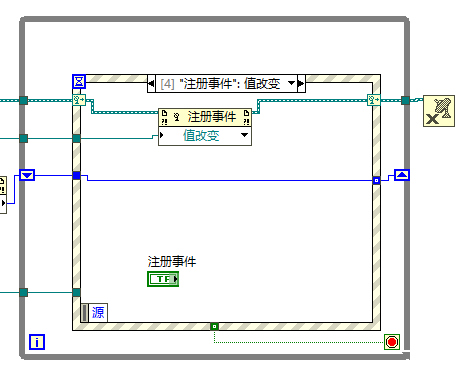

上图中实现功能为：按下“上升”，右边平面框就上升。按下“取消注册事件“之后，”上升“键就失灵了。再按下”注册事件“之后，”上升“键就又起作用了。程序框图如下：

注意：

1.我提前注册了“上升“布尔引用的动态事件。

2.可以在“窗格“-”修饰“中拿到平面框的引用，因为从“修饰”出来的是引用数组，故要索引数组。

3.在“取消注册”值改变事件中，用到了一个非法引用句柄常量，用于取消某个指定事件而不是整个注册事件。

https://zone.ni.com/reference/zhs-XX/help/371361R-0118/lvhowto/unregister_individual_event/

另一个例子是鼠标移动这一类连续发生的事件：

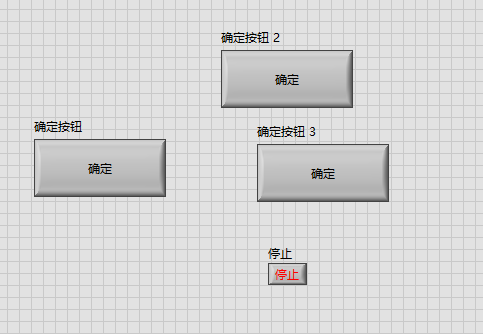

在上图中，我想要实现的目标是：在程序运行时，实现用鼠标拖拽控件的功能。

这个功能用动态事件结构来处理，要明确：

1.假如鼠标没有按下控件，这时移动鼠标是无法实现拖拽功能的。

2.只有在鼠标按下某个控件之后，鼠标移动才能拖拽控件。

3.我们可以注册“鼠标移动“动态事件，用以改变控件位置。鼠标按下之后，动态事件才可以触发，当鼠标抬起之后，动态事件就不可以触发。

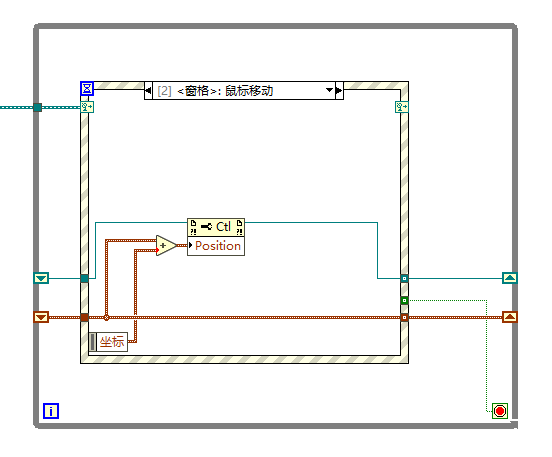

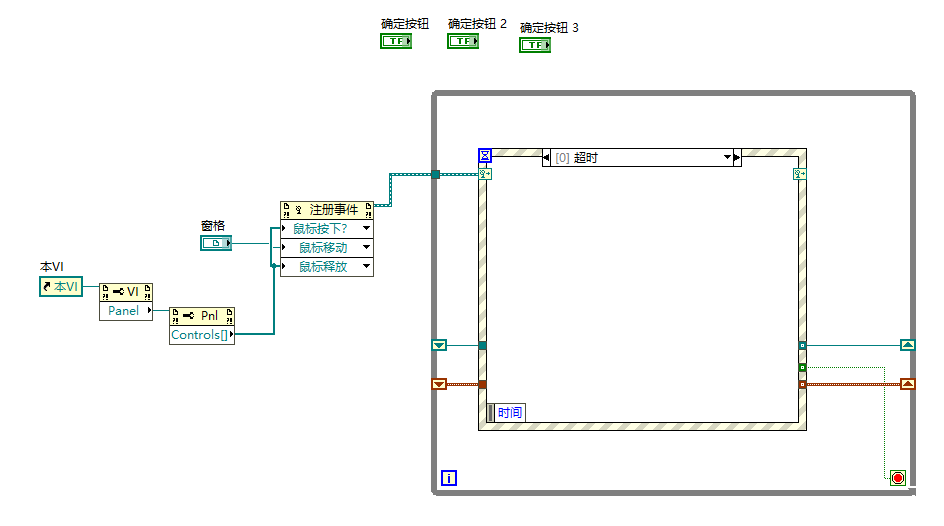

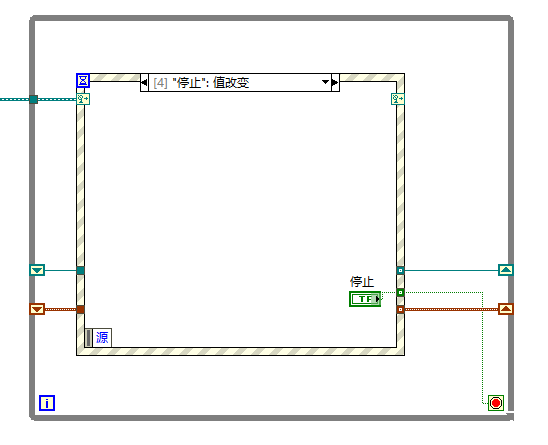

完成上述功能的程序框图为：





注意：

1.注册动态事件时，我用了一个“通用窗格引用”，我是通过创建“服务器引用”-选择“窗格”-右击“窗格”引用，点击“创建输入控件”得到。

它的作用是，一开始没有说明是本VI的窗格，存在的意义仅仅是占了一个“鼠标移动”的位置。有种“占着茅坑不拉屎”的感觉。要在后

面的程序框图中再指明是本VI的窗格的鼠标引用。

2.“控件”鼠标按下时，通过“控件引用”来得到具体是鼠标按下的哪个控件，并将其送给移位寄存器。

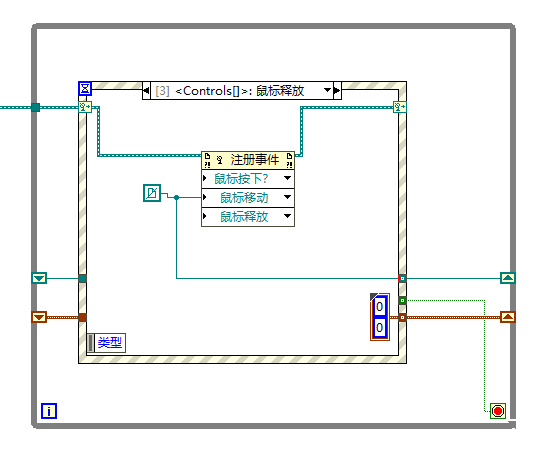

3.在“鼠标释放”事件中，又用到了“非法引用句柄常量”用以取消鼠标移动注册事件。





希望以上我的理解能帮到各位。欢迎大家一起交流学习进步。
