AD16实现板框挖空

1.什么是板框挖空：

在已有外部板框的情形下，被要求在内部挖空一个部分。

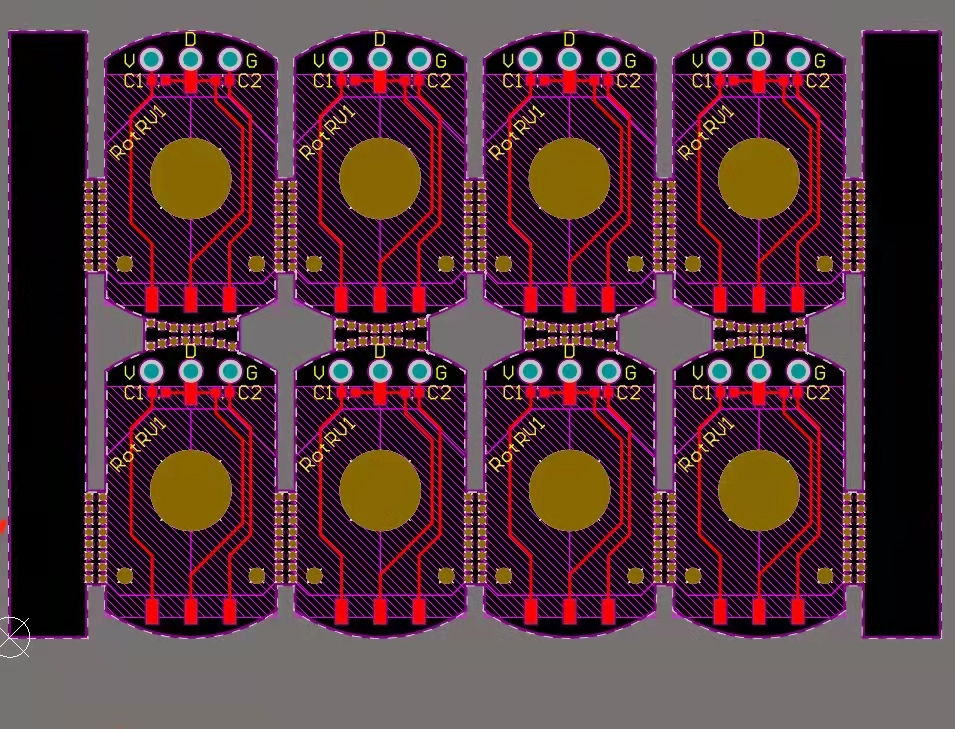

这里引用别人的一块PCB图来诠释该功能的用途：

  2D视图

  3D视图



2.绘制方法

先看一下没有挖空操作的原图：



 2D视图

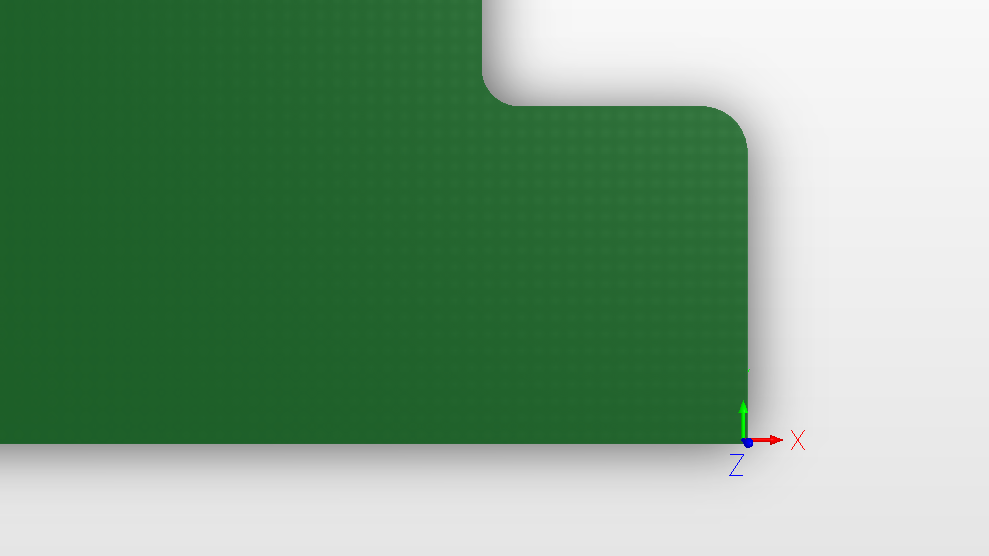

3D视图

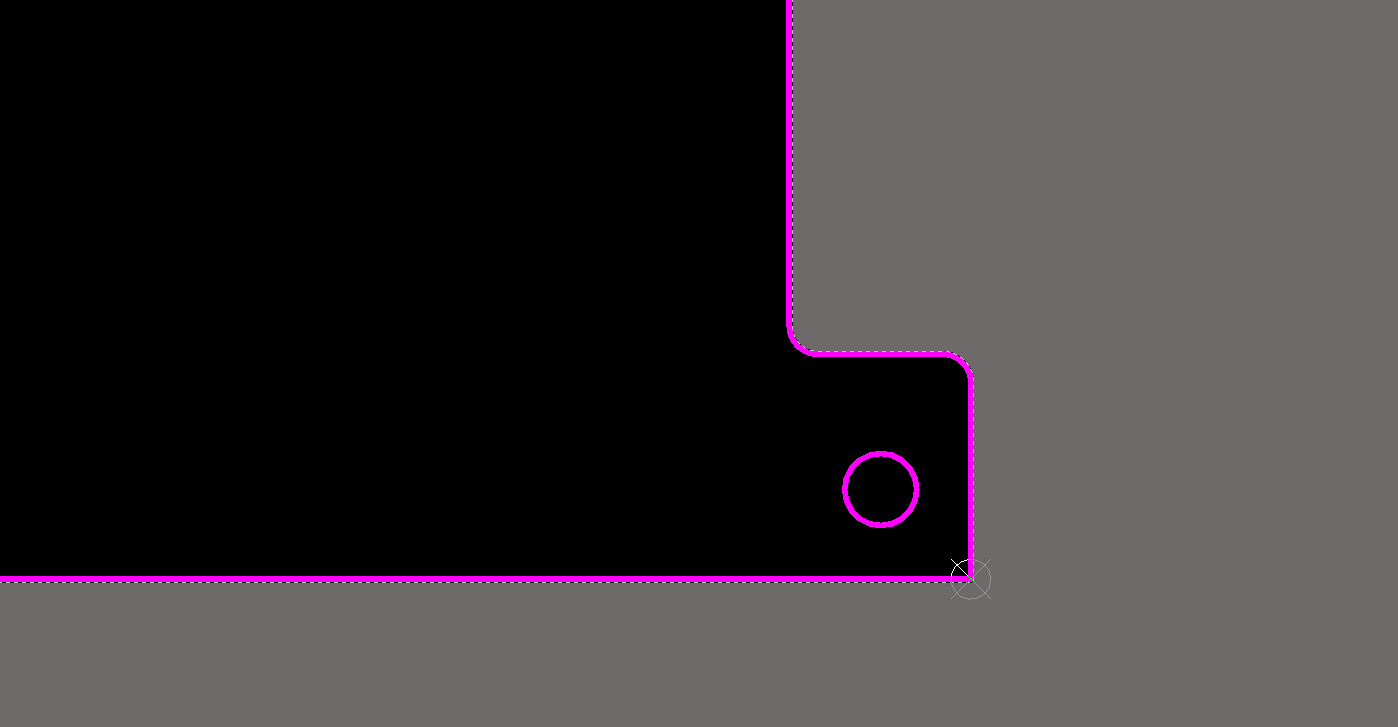

（1）在Keep-out Layer层使用快捷键PL绘制一个圆形

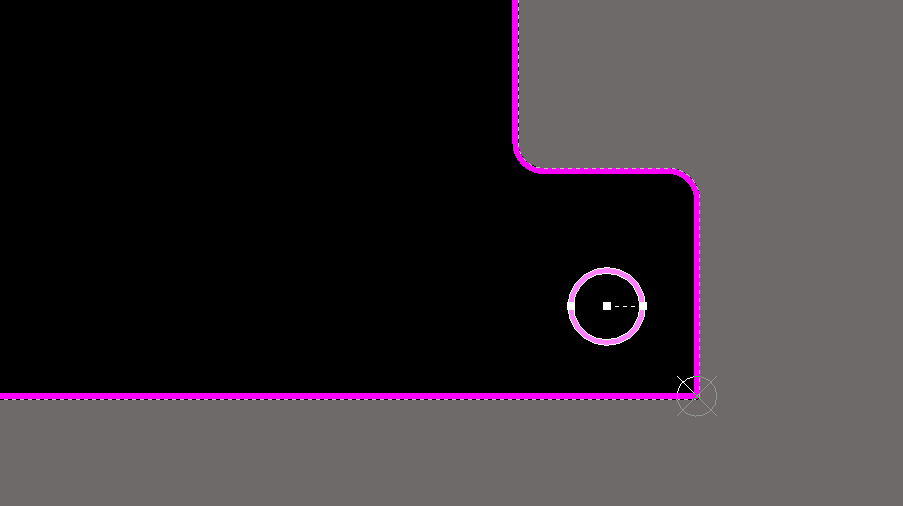

（2）框选圆形

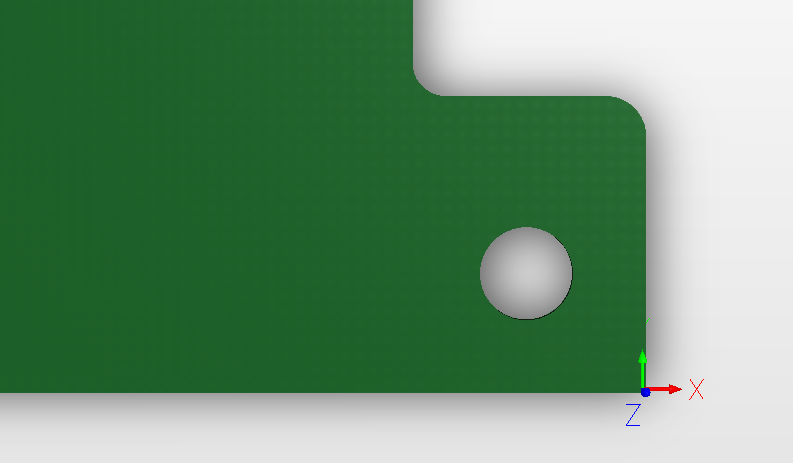

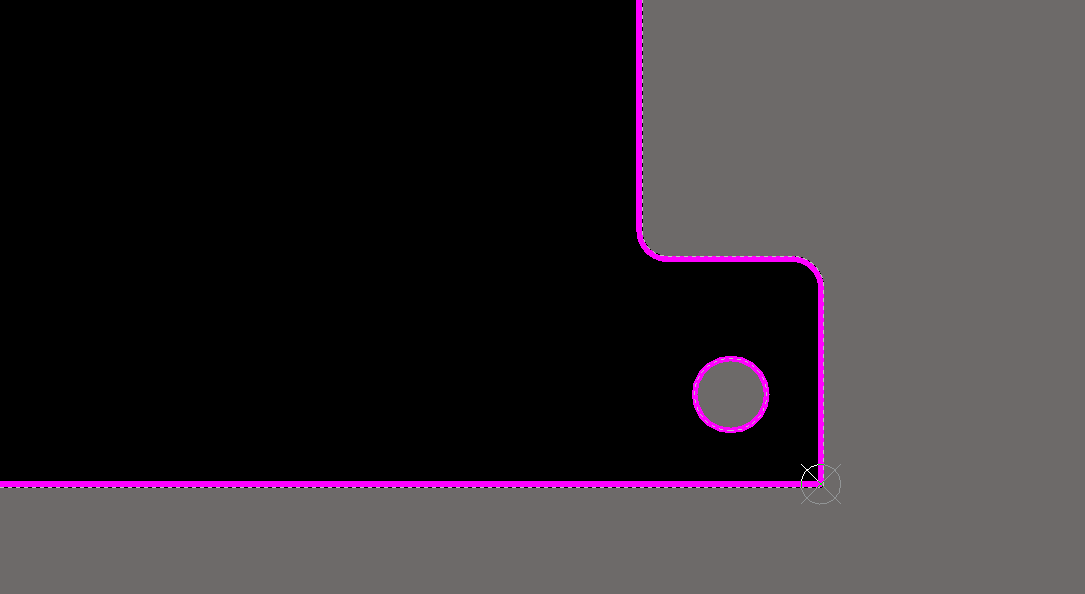

（3）使用快捷键T-V-B（工具-转换-从选择的元素创建板剪切）
