51单片机

MCS-51单片机引脚定义

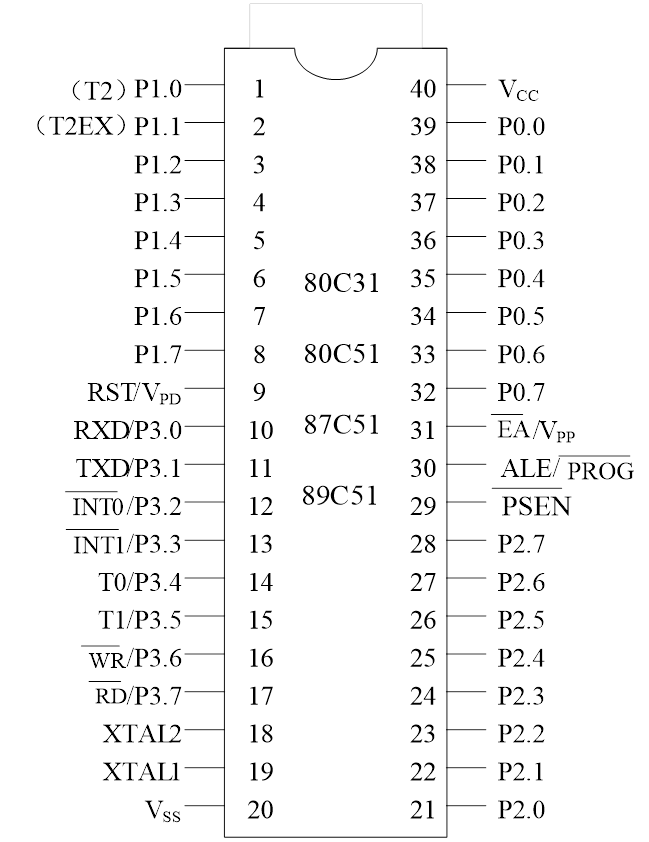

在这里插入图片描述

电源引脚

Vcc：电源引脚，正常工作或烧写程序的时候，接+5V电源
GND：地引脚

时钟信号引脚

XTAL1：时钟信号输入脚

片内振荡电路的输入端

XTAL2：时钟信号输出脚

片内振荡电路的输出端

输入/输出引脚

P0、P1、P2、P3都是8位的IO口

名称 描述 引脚编号
P0 双向三态输入输出口 39-32
P1 准双向口 1-8
P2 准双向口 21-28
P3 准双向口 10-17
  • P0口可以作为地址总线低8位（A0和A7）和数据总线（D0和D7）
  • P2口可以作为地址总线高8位（A8和A15）
  • P0和P2可以构成16位地址总线
  • MCS-51单片机有16根地址线，故最大可外扩64KB的程序存储器和数据存储器
