典型逻辑器件

三态门

高电平，低电平，第三态为高阻态，信号锁死
在这里插入图片描述
真值表
在这里插入图片描述

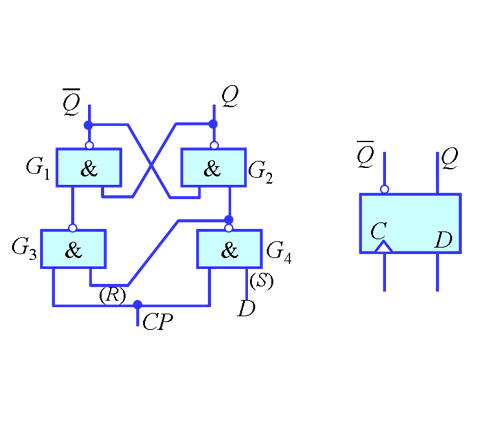

D触发器

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

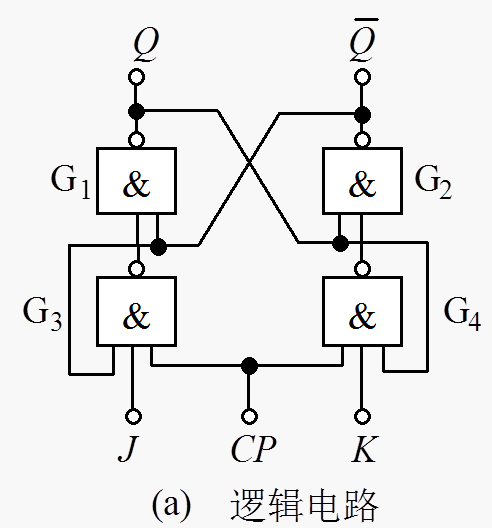

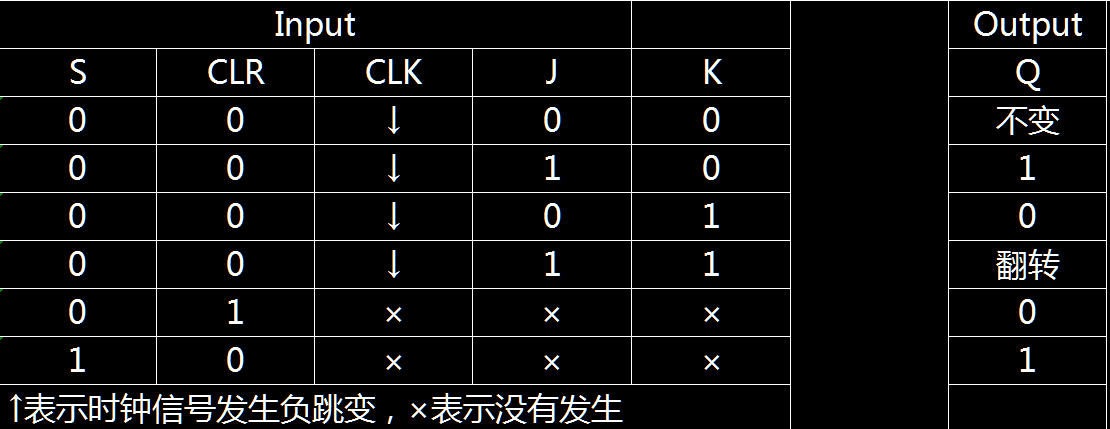

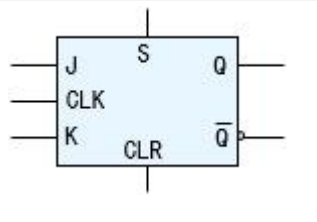

J-K触发器

在这里插入图片描述
在这里插入图片描述

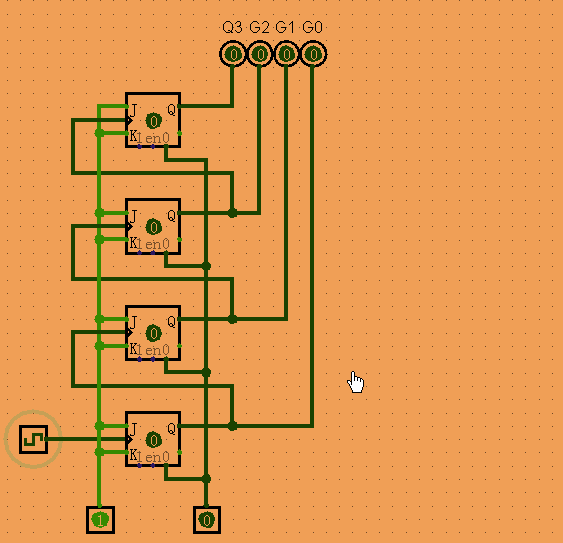

在这里插入图片描述J-K触发器可以用于计数

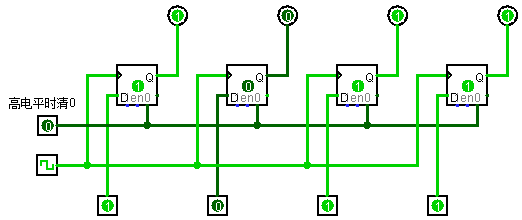

锁存器

暂时存放机器中的二进制信息。锁存器可以由多个D触发器组成，其中一个D触发器存一位二进制代码。
在这里插入图片描述

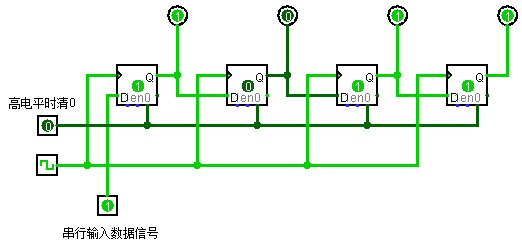

移位寄存器

在这里插入图片描述

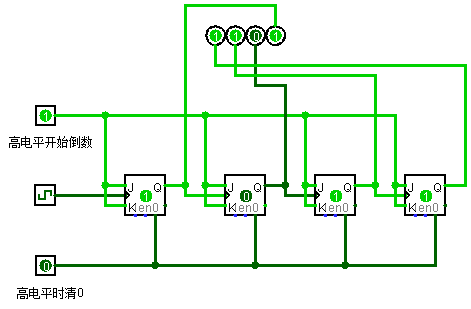

计数器

在这里插入图片描述
在这里插入图片描述
