MIPS流水线技术

华中科技大学 - 计算机硬件系统设计

单周期指令运行动态

graph LR A[Instruction Fetch] --> B[Instruction Decode] B --> C[Execution] C --> D[MEM] D --> E[Write Back]

单周期时空图


设耗时最长的操作时间为T，则时钟周期 = 5T

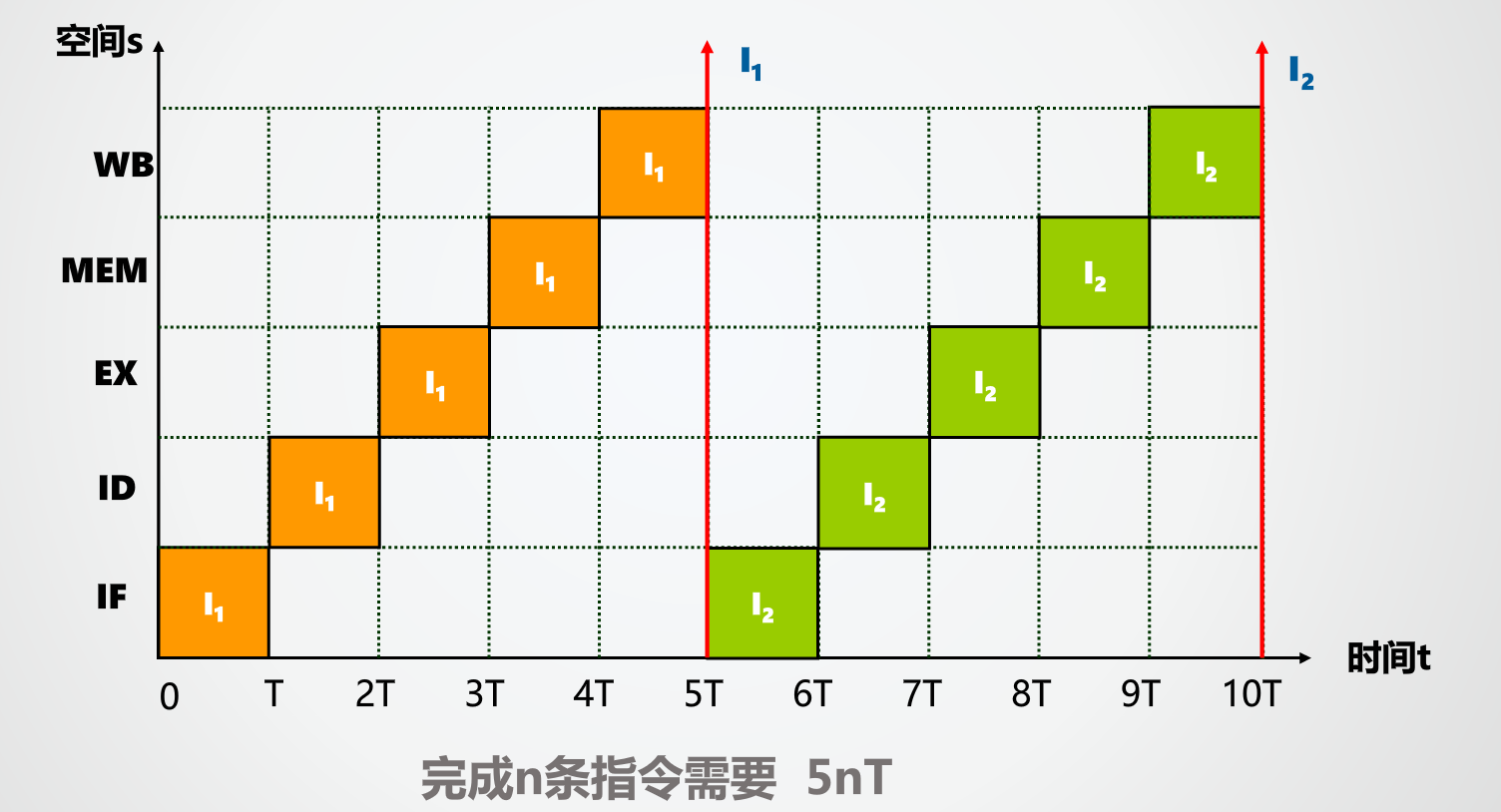

执行n条指令需要5nT时间

多周期指令运行动态

指令	时钟周期
lw	5个

graph LR A[IF] --> B[ID] B --> C[Ex] C --> D[MEM] D --> E[WB]

beq	3个

graph LR A[IF] --> B[ID] B --> C[Ex]

add	4个

graph LR A[IF] --> B[ID] B --> C[Ex] C --> D[WB]

j	3个

graph LR A[IF] --> B[ID] B --> C[Ex]

多周期时空图

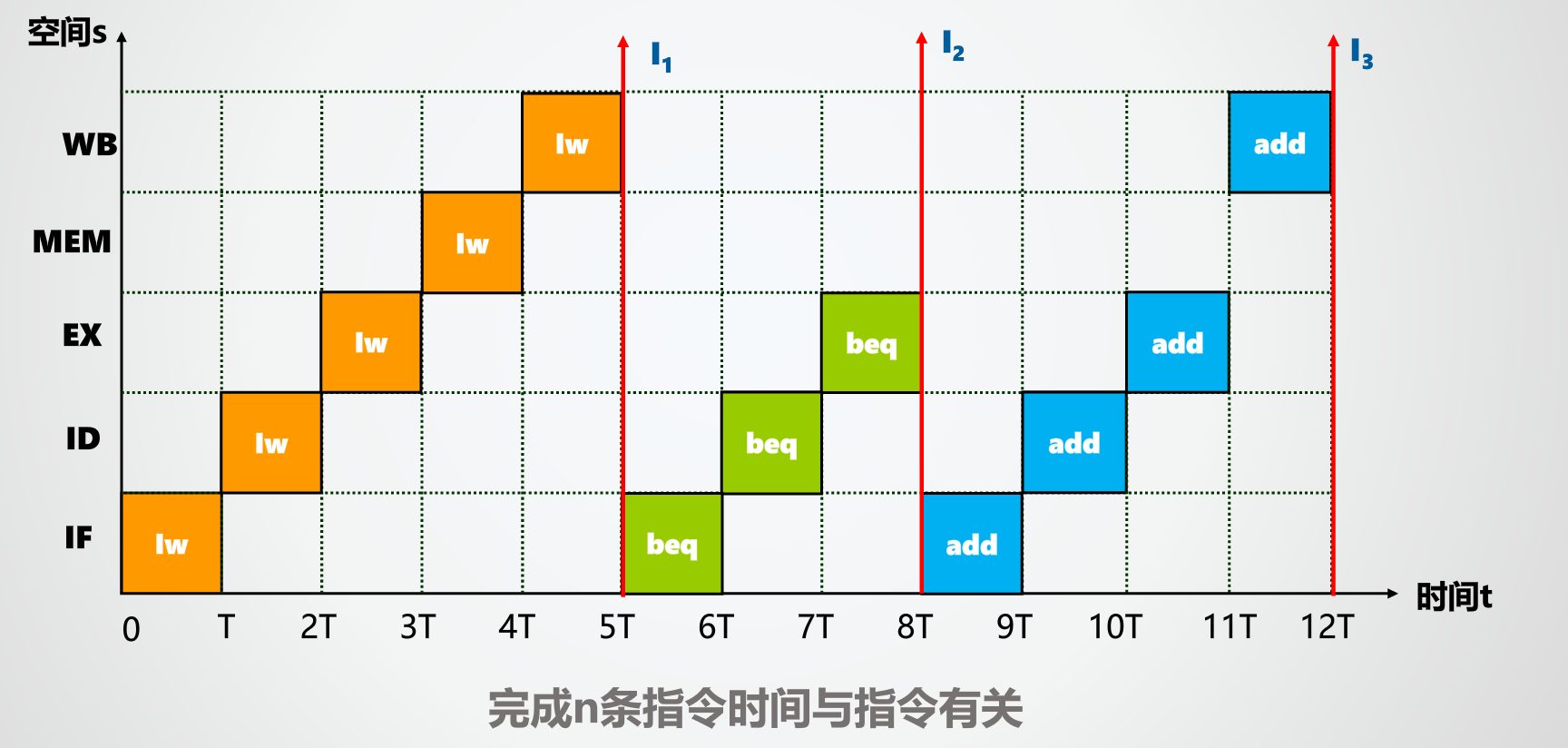

不同的指令按照状态图来运行，有多少个状态就分配多少个时钟周期，避免了单周期中某些快的指令需要等待的缺点

流水线架构

将一条指令分成5段，每段各自功能部件执行的时间不同，例如取指时访问主存相对较慢，取5段当中最长的时间作为每段需要的时间。各段完全并发，每一段都可以分开处理不同的指令。

IF	ID	EX	MEM	WB
	IF	ID	EX	MEM	WB
		IF	ID	EX	MEM	WB

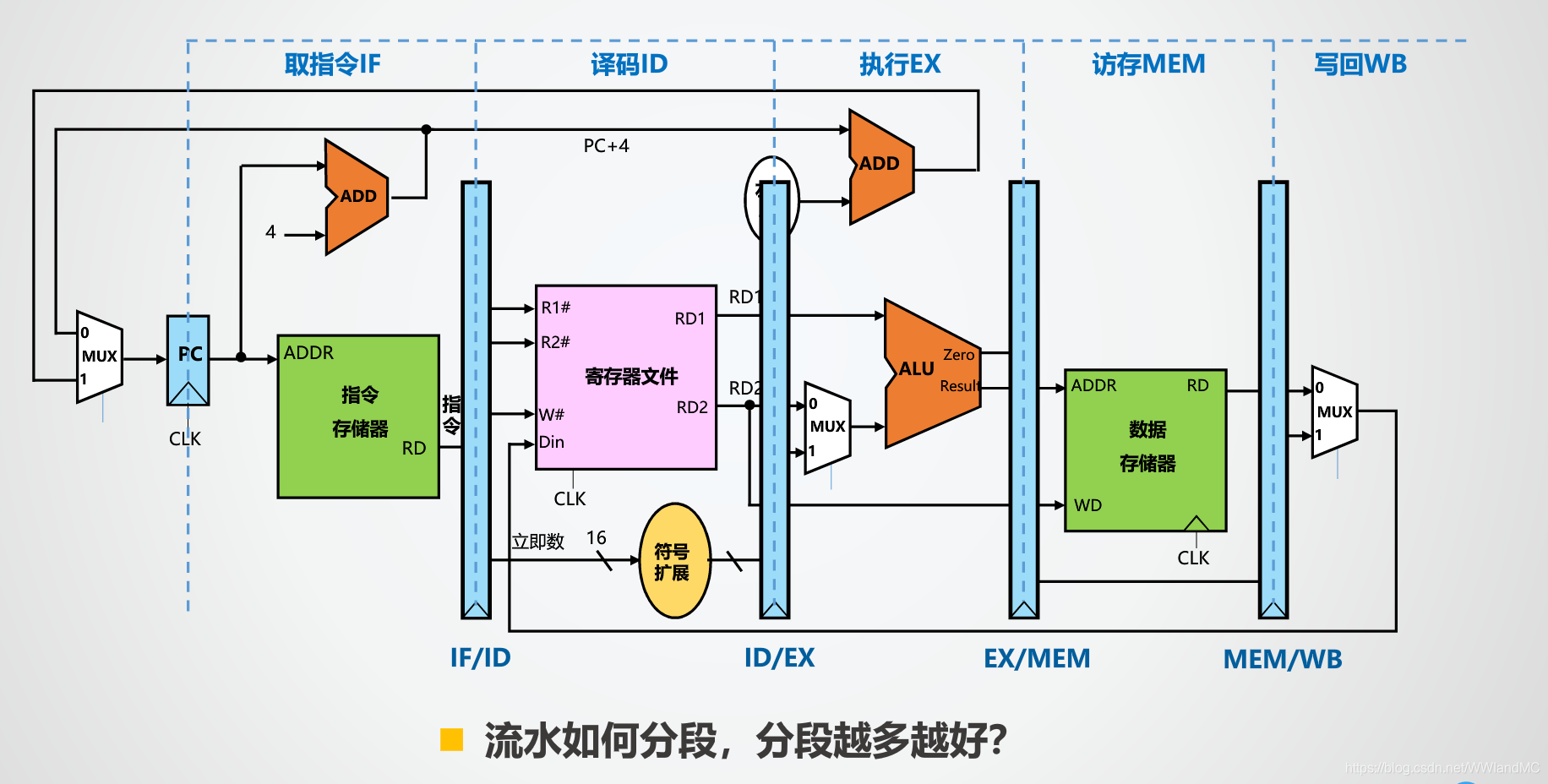

图中蓝色长条形是流水接口部件。其本质是一系列同步的寄存器，锁存前段加工完成的数据。通过流水接口传递与指令相关的数据、控制、反馈信息。后段对数据的加工处理依赖于前段接口传递过来的信息

流水线数据和信号传递

IF / ID：

• 设置PC值寄存器的目的：在执行分支指令是需要用到PC的值，如果不在取指时一并取出，则取指后PC的自动改变，到执行时再取出的PC值是错误的

单周期控制器根据IR的内容生成所有的控制信号，在后续阶段使用，需要向后传递

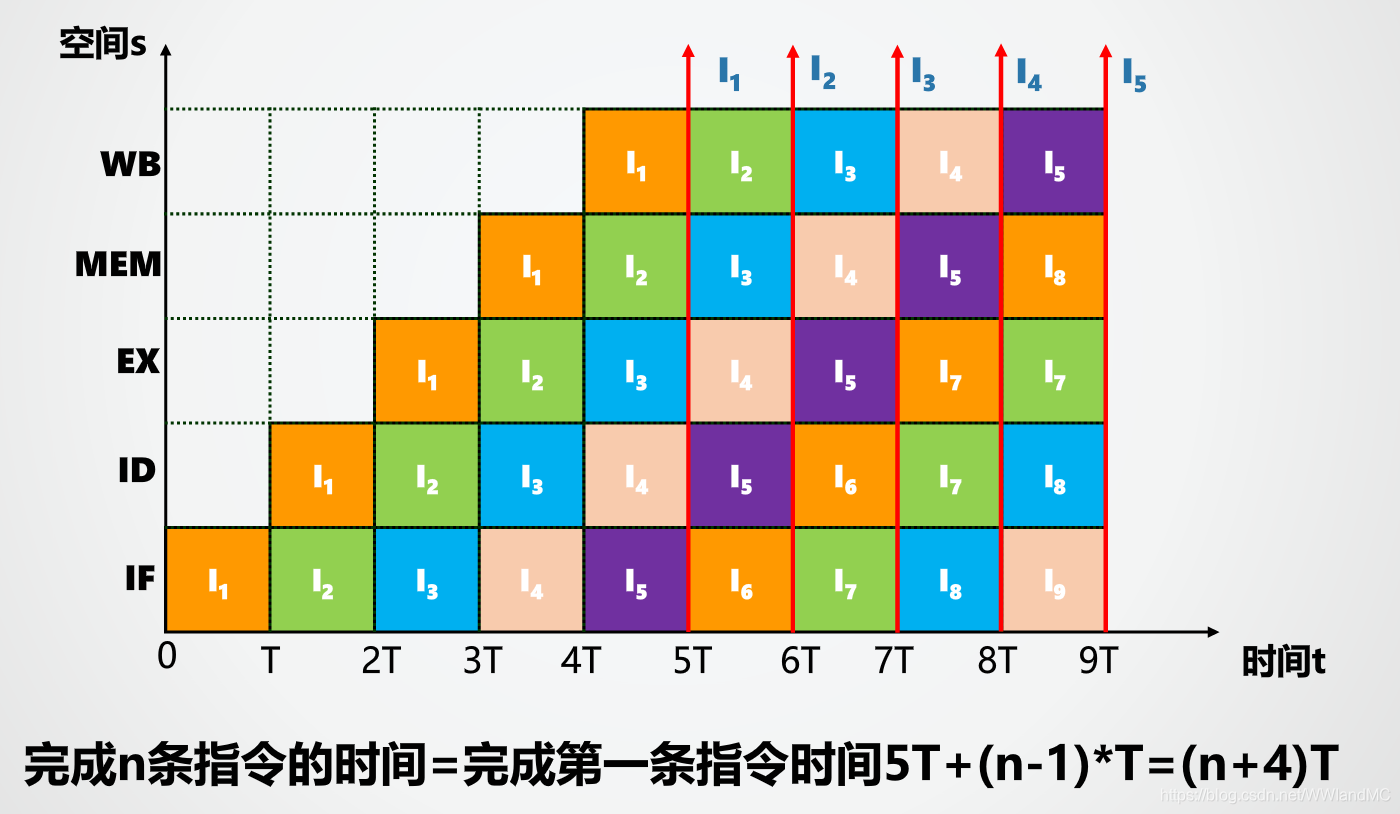

流水线时空图


流水线冒险 pipeline hazard

资源冒险 resource hazard

也称结构冒险 structural hazard

两条或多条已进入流水线的指令需要使用相同资源。此时这些指令必须串行执行，而不是并行执行。

• 争用主存：IF取指，ID取操作数
• 争用ALU：计算PC、分支地址、运算操作

解决方法：增加主存访存端口，或采用哈佛结构，增加ALU

分支冒险 branch hazard

也称控制冒险 control hazard

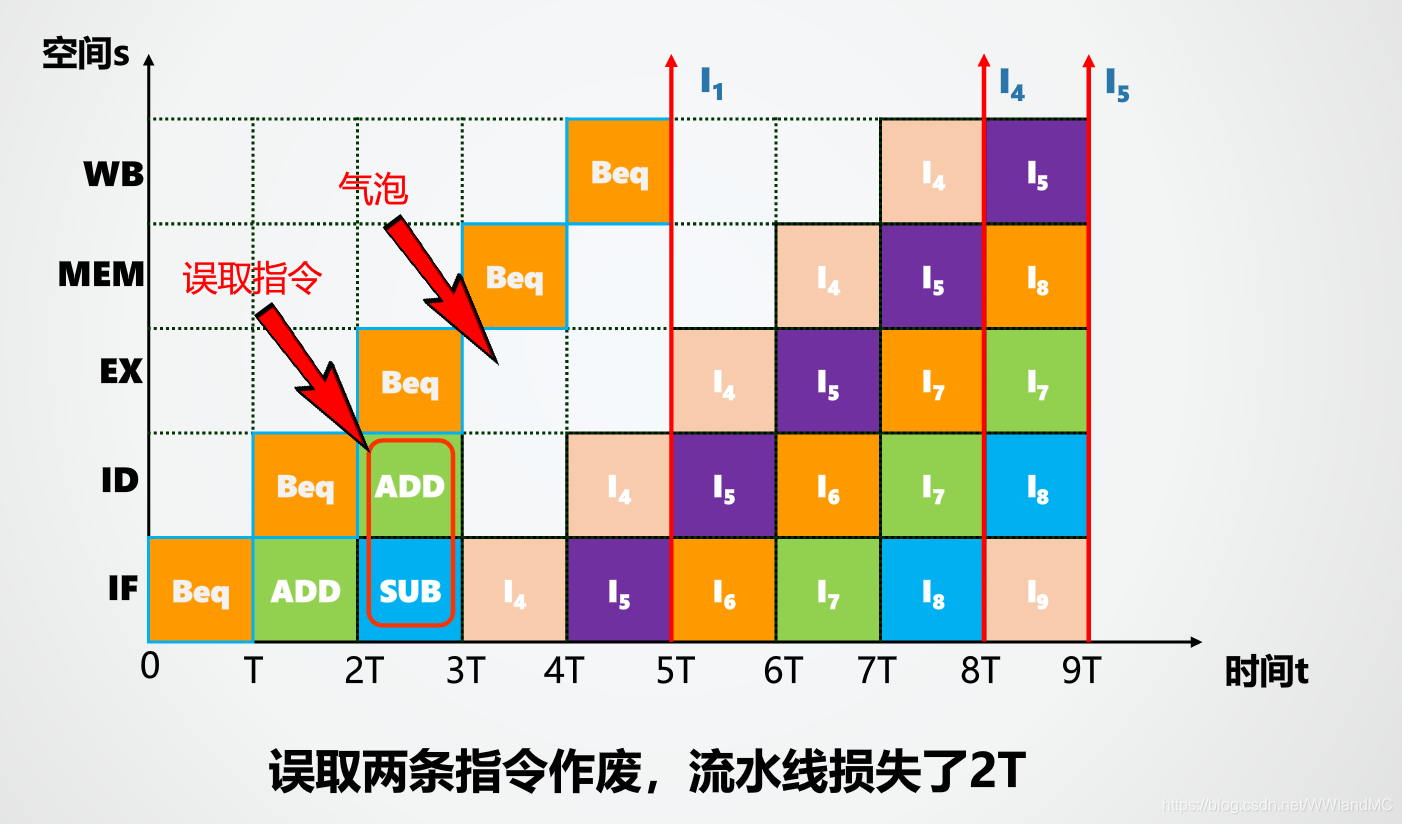

由转移指令引起，当分支指令进入Ex阶段时，如果需要跳转，则控制IF段进行分支跳转，提前取出的指令作废，流水线清空，流水线发生中断

数据冒险 data hazard

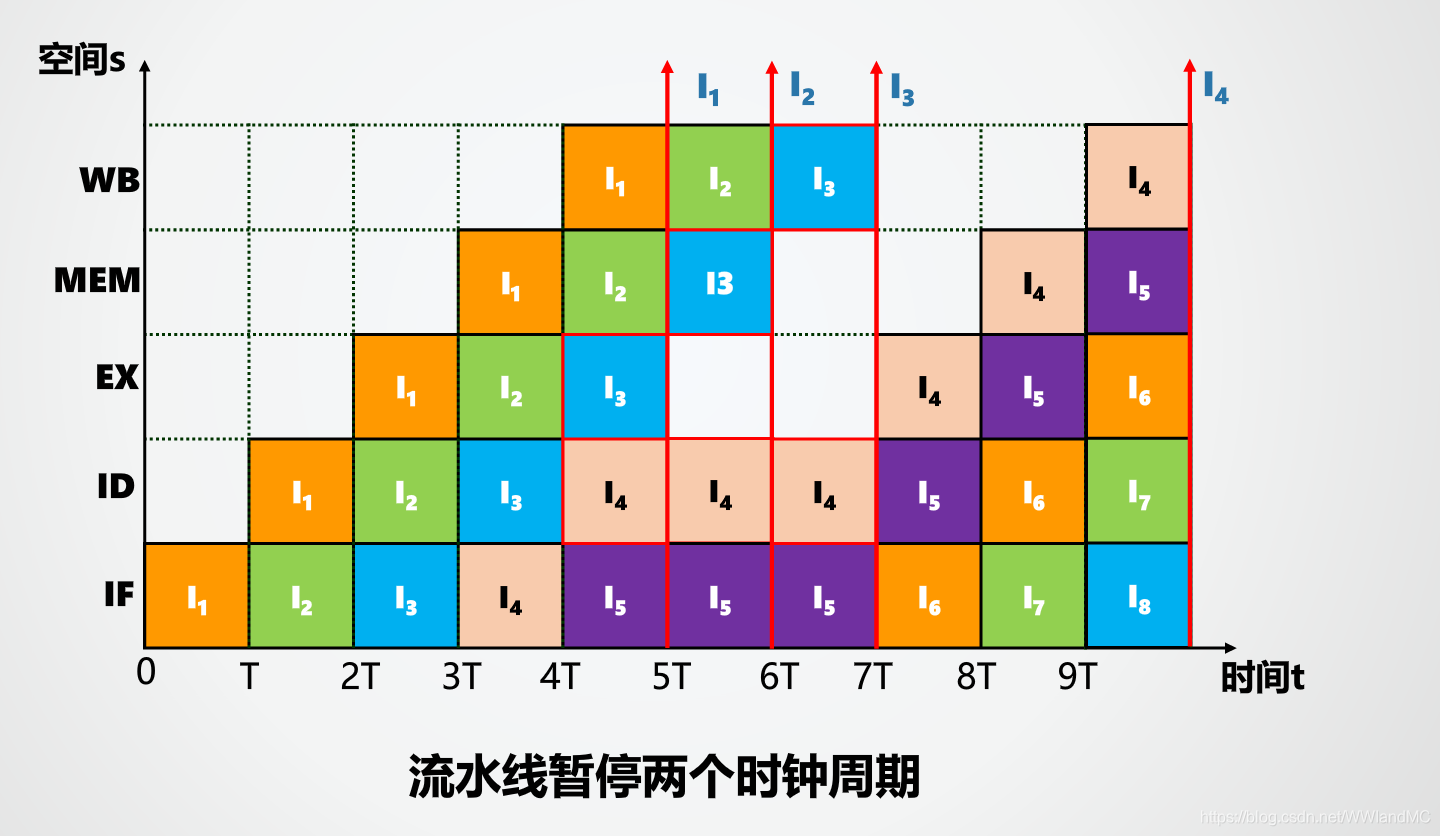

指令操作数依赖于前一条指令的执行结果，流水线停顿直到数据写回

有3种类型的数据冒险：

• 写后读 Read After Write：在写操作完成前读
• 读后写 Write After Read：在读操作完成前写
• 写后写 Write After Write：两条指令要改写同一个位置

add $s1,$s2,$s3
add $s4,$s1,$s5

IF	ID	Ex	WB（写R1）
	IF	ID（读R1取操作数）	EX	WB
