使用HoloWAN网络损伤仪搭建直播APP弱网测试环境

          1.  测试的要求

手机通过连接WiFi路由器连上网络观看直播，通过HoloWAN改变丢包率和时延，测试不同情况下直播app的使用体验。

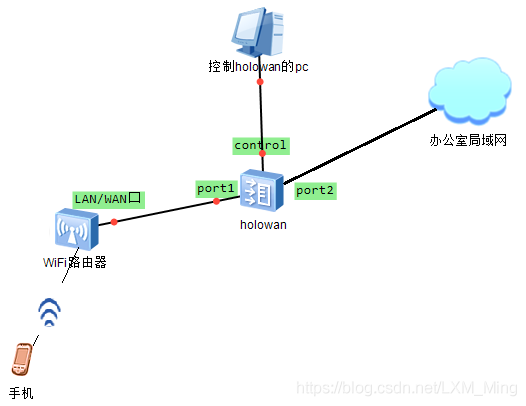

         2.  网络拓补图

根据网络拓扑图进行连线
WiFi路由器LAN口或者WAN口直接连接holowan port1；
holowan port2口 连接办公室局域网交换机。

      3.  搭建过程可采用了WiFi路由器的LAN口和WAN口分别接入HoloWAN 的两种情况。

第一种情况： WiFi路由器LAN口接入HoloWAN
但是，遇到了WiFi路由器与办公室局域网路由器IP地址冲突的问题。

解决这个问题的步骤：

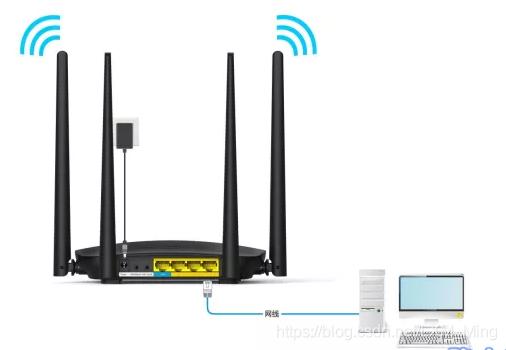

a.要用电脑连接WiFi路由器的LAN口 ，然后在电脑浏览器中输入192.168.1.1，打开路由器的设置界面，输入管理员密码，登录到路由器的设置界面。如下图所示。
（因为WiFi路由器与办公室局域网路由器IP地址冲突，所以不可以直接通过在电脑上输入192.168.1.1的IP进入到路由器管理界面。）

b.在路由器管理界面上找到LAN口的设置，将LAN口的IP地址设置为192.168.1.X（与办公司局域网在同一网段，X为2-254，但是要注意不可以与局域网中的其他IP发生冲突）。

c.路由器管理界面找到WAN口设置，将IP设置为与LAN口不同网段的IP（此处办公室网段为192.168.1.0/24）；但是此时要注意在这种情况下WiFi路由器相当于是一个交换机的用法，所以要将网关设置为办公室局域网的网关（此处办公室网关为192.168.1.1），同时要将WiFi路由器中的DHCP服务器功能关闭。（注意：手机的IP地址是通过办公室局域网的DHCP服务器获取的）。

d.设置完成后保存重启即可，此时WiFi路由器与办公室局域网路由器IP冲突就解决了。

第二种情况： WiFi路由器WAN口接入HoloWAN
使用WAN口连接时相对来说就比较简单点
直接将网线连接到WiFi路由器的WAN口，WiFi路由器的参数可以不做修改。

此时WiFi路由器的IP是通过办公室局域网的DHCP服务器分配的，而手机上获取的IP地址是在WiFi路由器上获取的（WiFi路由器要开启DHCP功能，WiFi路由器的DHCP服务器是用于给LAN口分配IP地址）。

手机连接WiFi进行通信时是通过WiFi路由器的NAT技术将IP地址进行转换从而使的网络连通。

       4. 完成上述的操作后，手机就可以通过搜索WiFi的名字连接上网络。

       5. 通过控制HoloWAN的PC上登录HoloWAN管理界面，设置相应的参数，测试直播APP的使用体验。

补充：
使用WiFi路由器的WAN口和LAN口相对整个测试而言存在的区别：

使用WAN口时，手机通信是通过WiFi路由器的NAT将IP地址转换成WAN口的ip；当多个手机同时进行测试时，流量通过holowan上只有WAN口ip地址的流量，不可对不同的ip地址流量进行不同的损伤测试。

使用LAN口时，手机直接通过办公室局域网获取到ip地址，当多个手机同时进行测试时，流量经过holowan上就可以会有多个不同的ip地址，此时通过holowan就可以对不同的IP地址流量进行不同的损伤测试。
