　　BIM软件小技巧：关于如何在Revit中创建异形钢筋

　　在结构中放置钢筋，最常见的就是在一个平面上放置钢筋，如下图

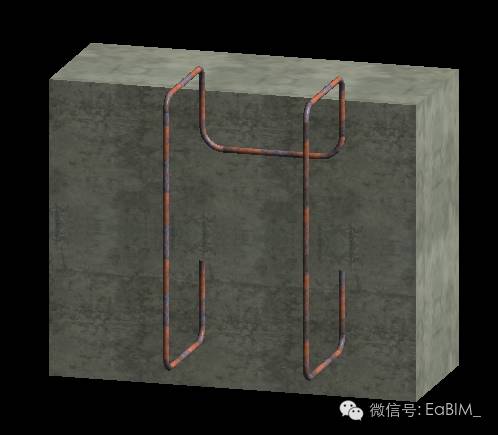

　　但有时，会遇到，需要在多个平面上放置钢筋，达到如下图结果



　　并且对钢筋位置进行相应的调整，达到下图所示结果



　　对于上述问题的处理，可以通过“多平面”命令

　　来实现，对于这个命令的显示，需要选中对应已经在一个平面上绘制好了的钢筋后，对其进行草图的编辑，方可显示出来。

　　上述问题的处理步骤以及“多平面”命令的使用与分析如下：

　　步骤：

　　1.绘制一个结构模型(本例取矩形梁为例)，并在其一个面上放置钢筋

　　2.将钢筋在三维视图中显示出来

　　3.选中钢筋，在修改面板中，单击编辑草图命令，并勾选钢筋面板下的多平面命令

　　4.通过对三个复选框进一步的编辑，修改多平面钢筋的形状





　　5.确定钢筋形状后，单击完成编辑

　　6.选中钢筋，使用操纵柄，修改所在的位置，达到开篇所示效果



　　“多平面””命令分析如下：

　　该命令在三维视图中查看效果最佳，有三个复选框可供进一步编辑多平面钢筋形状。将光标悬停在每个复选框可查看是何种工具。

　　禁用/启用第一个连接件线段：切换连接件线段的位置。启用时，将使用第一个线段。禁用时，则使用第二个线段。(步骤四，已经通过图片显示)

　　禁用形状线段的副本：删除复制的形状，但在该位置留下连接件线段。
