【Pyrosim】 surface deposition 设置

surface deposition

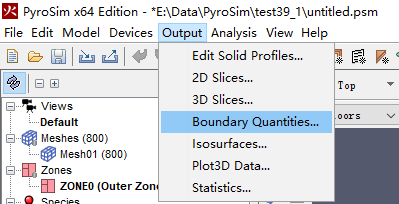

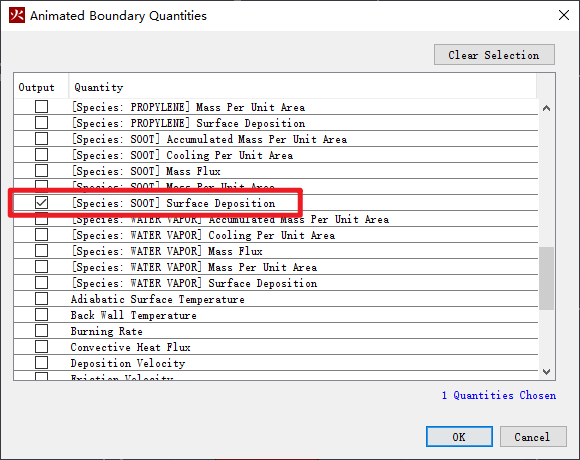

设置Boundary Quantities

设置这个之后就可以再各个边界上测量出目标数据

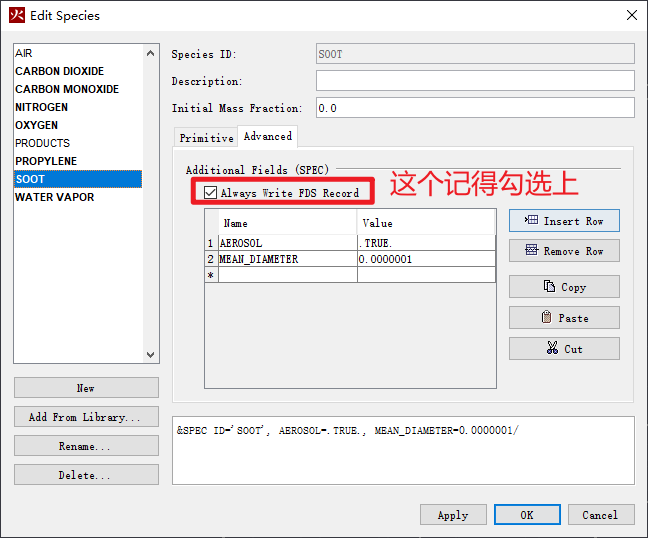

设置烟气

给SOOT多增加两个属性AEROSOL、MEAN_DIAMETER

增加了这两个属性surface deposition 才能测出来

MEAN_DIAMETER 是平均直径，该值对最终的模拟效果有直接影响

SOOT的平均直径小于1微米，10^-6米

Name	Value
AEROSOL	.TRUE.
MEAN_DIAMETER	10E-6

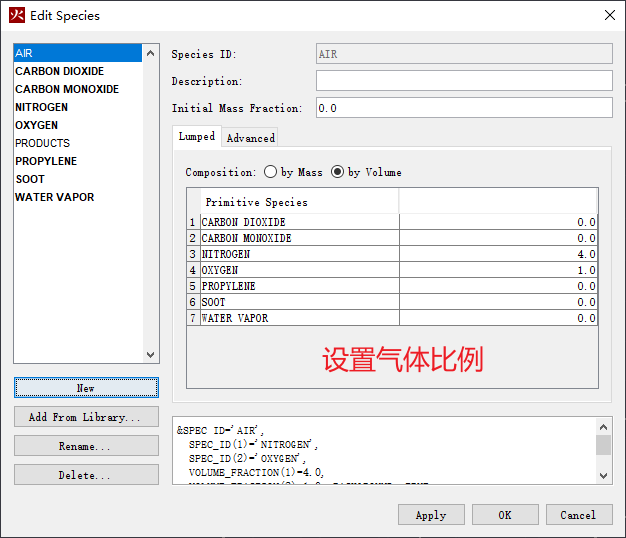

自定义空气

此时的气体AIR的LUMPED_COMPONENT_ONLY属性值默认是.TRUE.

所以要手动设置为 .FALSE.

然后将AIR设置为背景气体加上属性BACKGROUND设置为.TRUE.

name	value
BACKGROUND	.TRUE.
LUMPED_COMPONENT_ONLY	.FALSE.

设置反应

选择燃料

设置好反应物和产物的比例

在这里我们要测的是SOOT，所以要把它从产物中单独拿出来设置，只有单独设置的才能被检测到！

举个例子：

丙烯 + 空气 -------> 烟气 + 二氧化碳 + 水蒸气

燃烧产物有三种，但我们只需要测烟气，因此可以把二氧化碳和水蒸气都放入产物中。

丙烯 + 空气 -------> 烟气 + 产物

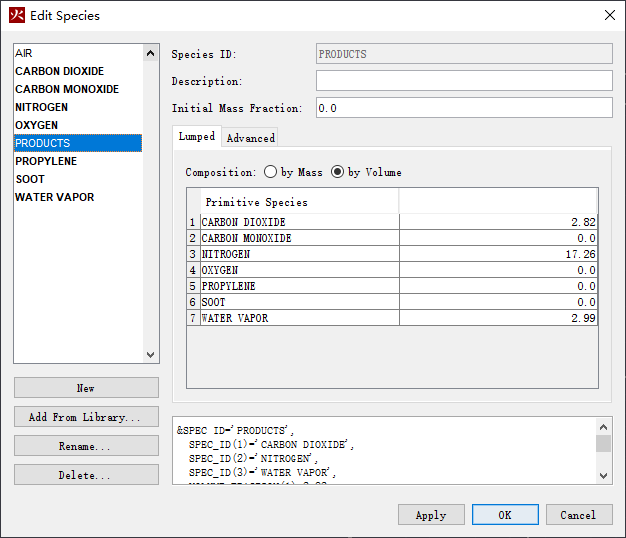

设置产物

不需要单独测量的产物都可以归结到一起

它们的比例是根据反应的比例来确定的

反应配比

直接举例说明（丙烯的例子）：

丙烯完全燃烧，如以下方程：

C₃H₆ + 4.5 O₂ --------> 3CO₂ + 3H₂O

该反应要产生烟气，说明是不完全燃烧，因此氧气的量是减少的，减少多少我们还不知道，所以氧气的量最后再定。

丙烯（燃料）的量始终设为1，所以碳氢元素的量就固定了

Pyrosim中的烟气默认是C_0.9H_0.1 ，假设生成烟气的量为0.2

C₃H₆ + O₂ --------> CO₂ + H₂O + 0.2 C_0.9H_0.1

根据碳氢元素的量可以算出CO₂和H₂O的量

C₃H₆ + O₂ --------> 2.82 CO₂ + 2.99 H₂O + 0.2 C_0.9H_0.1

最后就可以确定O₂的量

C₃H₆ + 4.315 O₂ --------> 2.82 CO₂ + 2.99 H₂O + 0.2 C_0.9H_0.1

总的来说就是确定了燃料和烟气的量然后去推导出别的反应物的量

MISC

这个加不加看起来好像没什么区别

Analysis ---> Simulation Parameters --->Misc

Record	Name	Value
MISC	SUPPRESSION	.FALSE.

案例

Soot Deposition | Thunderhead Engineering
