Kueue 如何管理 DRA 模式下的 GPU 配额
前面两篇：Kubernetes 官方出品：一个 Controller 搞定 Job 排队和资源配额 和 终于搞懂 Kueue：5 个核心对象一次讲透 把 Kueue 的基本玩法和核心对象走了一遍，不过 Demo 都跑在 CPU 上。
真到 GPU 集群里，大家更关心的是另一个问题：
Kueue 能不能管理 DRA 模式下的 GPU？
这一篇就把它跑通。NVIDIA DRA Driver 负责把整卡 GPU 发布成 DeviceClass / ResourceSlice，Kueue 在 Job 准入阶段读取 DRA 设备申请，判断这个 Job 能不能进入队列。
对 DRA 不熟悉的同学，可以先看这篇：DRA P1：DRA 能解决什么问题？从部署到使用的完整体验
1. 环境准备
环境准备分几段走：先创建 K8s 集群，再用 GPU Operator 把 GPU Driver / Container Runtime 准备好，最后装 Kueue 和 NVIDIA DRA Driver。
1.1 创建 Kubernetes 集群
集群使用 KubeClipper 创建。KubeClipper 1.6.0 默认支持 Kubernetes 1.36.1、containerd 2.2.4，和本文环境一致，详细步骤可以参考：KubeClipper 1.6.0 发布：kcctl 优化与 K8s 1.36 支持。
快速创建单节点集群的命令如下：
curl -sfL https://oss.kubeclipper.io/get-kubeclipper.sh | KC_REGION=cn bash -
kcctl deploy
kcctl create cluster --name demo --master <NODE_IP> --untaint-master
集群起来后确认版本：
$ kubectl get node -owide
NAME STATUS ROLES VERSION CONTAINER-RUNTIME
lixd-test-gpu Ready control-plane v1.36.1 containerd://2.2.4
1.2 GPU 环境准备（GPU Operator）
GPU Driver、NVIDIA Container Toolkit 等基础组件使用 GPU Operator 安装。完整说明可以参考之前这篇：GPU 环境搭建指南：使用 GPU Operator 加速 Kubernetes GPU 环境搭建。
本文后面会安装 NVIDIA DRA Driver，所以安装 GPU Operator 时需要关闭 DevicePlugin：
helm repo add nvidia https://helm.ngc.nvidia.com/nvidia && helm repo update
helm upgrade --install --wait gpu-operator \
-n gpu-operator --create-namespace \
nvidia/gpu-operator \
--version=v26.3.1 \
--set driver.enabled=true \
--set devicePlugin.enabled=false
--set devicePlugin.enabled=false：关闭 DevicePlugin，避免与后续安装的 DRA Driver 冲突。
安装完成后，确认 GPU Operator 组件正常运行：
$ kubectl get pods -n gpu-operator
NAME READY STATUS
gpu-operator-7bcbd487f5-h8dsd 1/1 Running
nvidia-container-toolkit-daemonset-zbpbv 1/1 Running
nvidia-operator-validator-8l2r5 1/1 Running
再确认节点能看到 GPU：
$ kubectl get node lixd-test-gpu -o jsonpath='{.metadata.labels.nvidia\.com/gpu\.product}{"\n"}'
Tesla-T4
1.3 安装 Kueue
Kueue 使用 0.18.1，安装方式和前两篇一样：
helm install kueue oci://registry.k8s.io/kueue/charts/kueue \
--version=0.18.1 \
--namespace kueue-system \
--create-namespace \
--wait --timeout 300s
如果测试环境访问 registry.k8s.io 不稳定，也可以用 GitHub Release 里的 chart 包：
helm install kueue \
https://github.com/kubernetes-sigs/kueue/releases/download/v0.18.1/kueue-0.18.1.tgz \
--namespace kueue-system \
--create-namespace \
--wait --timeout 300s
1.4 接入 NVIDIA DRA Driver
最后安装 NVIDIA DRA Driver 25.12.0：
helm upgrade --install nvidia-dra-driver-gpu \
nvidia/nvidia-dra-driver-gpu \
--version 25.12.0 \
-n nvidia-dra-driver-gpu \
--set gpuResourcesEnabledOverride=true \
--create-namespace \
--wait --timeout 300s
安装完成后，先看 DRA Driver 组件：
$ kubectl get pods -n nvidia-dra-driver-gpu
NAME READY STATUS
nvidia-dra-driver-gpu-controller-76864c66cb-s8tch 1/1 Running
nvidia-dra-driver-gpu-kubelet-plugin-grkbg 2/2 Running
再看 DeviceClass：
$ kubectl get deviceclass
NAME AGE
compute-domain-daemon.nvidia.com 2m47s
compute-domain-default-channel.nvidia.com 2m47s
gpu.nvidia.com 2m47s
mig.nvidia.com 2m47s
vfio.gpu.nvidia.com 2m47s
整卡调度用的是 gpu.nvidia.com。对应的 ResourceSlice 里能看到节点上的 T4：
$ kubectl get resourceslice
NAME NODE DRIVER POOL
lixd-test-gpu-gpu.nvidia.com-p8cdq lixd-test-gpu gpu.nvidia.com lixd-test-gpu
后面的 Job 会直接引用 gpu.nvidia.com 这个 DeviceClass，实际可分配设备则来自这些 ResourceSlice。
2. Demo：使用 Kueue 调度 DRA 模式下的 GPU
2.1 修改 Kueue DRA 配置

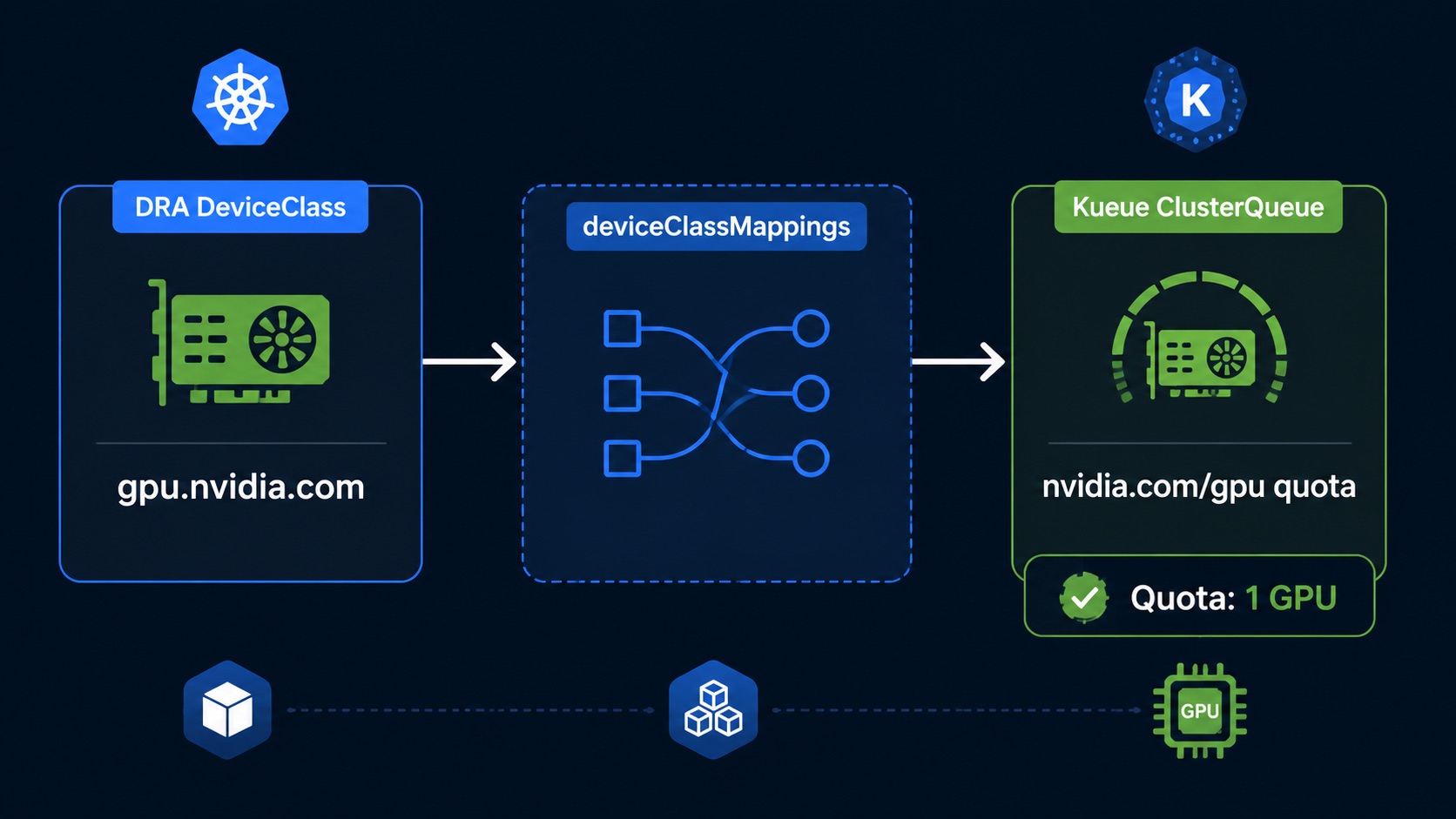

DRA 和 Kueue 使用的资源名称并不是同一个。ResourceClaimTemplate 里写的是 deviceClassName: gpu.nvidia.com，而 ClusterQueue 里扣配额用的是资源名，所以这里需要做一次映射：
apiVersion: config.kueue.x-k8s.io/v1beta2
kind: Configuration
integrations:
frameworks:
- batch/job
resources:
deviceClassMappings:
- name: nvidia.com/gpu
deviceClassNames:
- gpu.nvidia.com
这段配置的意思是：只要 Workload 通过 ResourceClaimTemplate 申请 gpu.nvidia.com 这个 DeviceClass，Kueue 就把它折算成 nvidia.com/gpu 这个逻辑资源来扣配额。
修改 Kueue manager config 后，需要重启 kueue-controller-manager 让新配置生效。
2.2 创建队列
这次只用一个队列，GPU 配额只给 1 张 T4。这样后面再提交第二个 Job 时，Pending 状态会看得很清楚。
apiVersion: v1
kind: Namespace
metadata:
name: p3-dra-demo
---
apiVersion: kueue.x-k8s.io/v1beta2
kind: ResourceFlavor
metadata:
name: p3-t4
spec:
nodeLabels:
nvidia.com/gpu.product: Tesla-T4
---
apiVersion: kueue.x-k8s.io/v1beta2
kind: ClusterQueue
metadata:
name: p3-dra-cq
spec:
namespaceSelector: {}
resourceGroups:
- coveredResources:
- cpu
- memory
- nvidia.com/gpu
flavors:
- name: p3-t4
resources:
- name: cpu
nominalQuota: "8"
- name: memory
nominalQuota: 16Gi
- name: nvidia.com/gpu
nominalQuota: 1
---
apiVersion: kueue.x-k8s.io/v1beta2
kind: LocalQueue
metadata:
name: p3-dra-queue
namespace: p3-dra-demo
spec:
clusterQueue: p3-dra-cq
注意这里的 coveredResources 里包含 nvidia.com/gpu。这是映射后的逻辑资源名，不是 Pod 里直接写的扩展资源。
2.3 用 ResourceClaimTemplate 申请整卡
使用 DRA 之后，Job 不再写 resources.limits.nvidia.com/gpu: 1，而是引用一个独立的 ResourceClaimTemplate。
这里 Kueue 做的事情很直接：读取 Workload 引用的 ResourceClaimTemplate，识别里面的 deviceClassName 和 count，再通过 deviceClassMappings 折算成 ClusterQueue 里的配额资源。
本文不展开 extended resource 路径，避免把两种 DRA 接入方式混在一起。
先创建 ResourceClaimTemplate：
apiVersion: resource.k8s.io/v1
kind: ResourceClaimTemplate
metadata:
name: single-gpu
namespace: p3-dra-demo
spec:
spec:
devices:
requests:
- name: gpu
exactly:
deviceClassName: gpu.nvidia.com
allocationMode: ExactCount
count: 1
这里有两个细节容易混：
deviceClassName是gpu.nvidia.com，不是nvidia.com/gpuExactCount + count: 1表示申请 1 张整卡
再提交 Kueue 管理的 Job：
apiVersion: batch/v1
kind: Job
metadata:
name: kueue-dra-running-a
namespace: p3-dra-demo
labels:
kueue.x-k8s.io/queue-name: p3-dra-queue
spec:
parallelism: 1
completions: 1
suspend: true
template:
spec:
resourceClaims:
- name: gpu-claim
resourceClaimTemplateName: single-gpu
restartPolicy: Never
containers:
- name: cuda-test
image: nvcr.io/nvidia/cuda:12.6.0-base-ubuntu24.04
command: ["bash", "-c", "nvidia-smi -L && echo KUEUE_DRA_RUNNING_A && sleep 3600"]
resources:
claims:
- name: gpu-claim
Job 被 Kueue 准入后，会从 Suspended 变成 Running：
$ kubectl get job,pod,workload -n p3-dra-demo
NAME STATUS COMPLETIONS
job.batch/kueue-dra-running-a Running 0/1
NAME READY STATUS
pod/kueue-dra-running-a-kj7nw 1/1 Running
NAME QUEUE RESERVED IN ADMITTED
workload.kueue.x-k8s.io/job-kueue-dra-running-a-c3b3c p3-dra-queue p3-dra-cq True
ResourceClaim 已经分配：
$ kubectl get resourceclaim -n p3-dra-demo
NAME STATE
kueue-dra-running-a-kj7nw-gpu-claim-c6j4j allocated,reserved
容器里能看到 T4：
$ kubectl logs -n p3-dra-demo -l job-name=kueue-dra-running-a
GPU 0: Tesla T4 (UUID: GPU-6d8fdeb7-6247-e04e-81a7-7b42dc45180c)
KUEUE_DRA_RUNNING_A
2.4 看 Kueue 是否真的扣了 GPU 配额
直接看 Workload 的准入结果：
status:
admission:
clusterQueue: p3-dra-cq
podSetAssignments:
- count: 1
flavors:
nvidia.com/gpu: p3-t4
resourceUsage:
nvidia.com/gpu: "1"
这说明 deviceClassMappings 已经生效：用户写的是 ResourceClaimTemplate，Kueue 扣的是 nvidia.com/gpu 这个逻辑配额。
再看看 ClusterQueue，可以发现 GPU 配额已经被扣掉了：
status:
admittedWorkloads: 1
flavorsUsage:
- name: p3-t4
resources:
- name: nvidia.com/gpu
total: "1"
2.5 第二个整卡 Job 会被 Kueue 卡住
队列里只有 1 张 GPU 配额。如果再提交一个同样申请 single-gpu 的 Job：
kueue-dra-running-a：1 x gpu.nvidia.com
kueue-dra-pending-b：1 x gpu.nvidia.com
$ kubectl get job,workload -n p3-dra-demo
NAME STATUS
job.batch/kueue-dra-running-a Running
job.batch/kueue-dra-pending-b Suspended
NAME QUEUE RESERVED IN ADMITTED
workload.kueue.x-k8s.io/job-kueue-dra-running-a-c3b3c p3-dra-queue p3-dra-cq True
workload.kueue.x-k8s.io/job-kueue-dra-pending-b-494a3 p3-dra-queue
再看 Workload 状态，就能发现为什么第二个 Job 一直起不来：
status:
conditions:
- reason: Pending
message: 'couldn''t assign flavors to pod set main: insufficient unused quota
for nvidia.com/gpu in flavor p3-t4, 1 more needed'
resourceRequests:
- name: main
resources:
nvidia.com/gpu: "1"
3. 几个容易踩坑的点
DeviceClass 和配额资源不是同一个东西
ResourceClaimTemplate 里写的是：
deviceClassName: gpu.nvidia.com
ClusterQueue 里写的是：
coveredResources:
- nvidia.com/gpu
两者靠 Kueue 配置里的 deviceClassMappings 关联起来。少了这段映射，Workload 会被标成 Inadmissible，原因类似：
DeviceClass gpu.nvidia.com is not mapped in DRA configuration
ResourceClaimTemplate 要单独创建
这两个名字最容易看混：
single-gpu：前面单独创建的ResourceClaimTemplate，定义“我要 1 张gpu.nvidia.com整卡”。gpu-claim：Pod 里的本地 claim 名字，后面容器通过它来使用 GPU。
Pod 里这段不是重新定义一个模板，而是引用已经存在的 single-gpu 模板：
resourceClaims:
- name: gpu-claim
resourceClaimTemplateName: single-gpu
容器里再通过同一个 gpu-claim 关联到这次申请到的设备：
resources:
claims:
- name: gpu-claim
所以完整关系是：ResourceClaimTemplate(single-gpu) -> Pod resourceClaims(gpu-claim) -> container resources.claims(gpu-claim)。
Kueue 准入不等于设备已经分配
这里要注意一点：Kueue 只是负责“准入”，真正把 GPU 分配给 Pod 的还是 kube-scheduler 和 DRA Driver。
所以生产环境里建议同时关注 ResourceClaim 状态和 Pod 状态。如果希望 Workload 在 Pod 长时间起不来时释放 Kueue 配额，可以结合 waitForPodsReady 做保护。
4. 小结
到这里可以看到，Kueue 并没有直接参与 GPU 分配，而是站在 Job 准入这一层，通过 deviceClassMappings 把 DRA 的设备申请转换成队列里的配额资源。这样既保留了 DRA 的设备模型，也让 GPU 可以继续纳入 Kueue 的统一配额管理。
| 组件 | 负责什么 |
|---|---|
| NVIDIA DRA Driver | 把 GPU 作为 gpu.nvidia.com DeviceClass / ResourceSlice 发布出来 |
| Kueue | 通过 deviceClassMappings 把 DRA 设备折算成 nvidia.com/gpu 配额 |
| kube-scheduler | 在 Pod 调度阶段完成 ResourceClaim 的实际设备分配 |
下一篇继续往前走一步，把 HAMi 引入进来：一张 GPU 被切成多份 vGPU 之后，Kueue 是否还能继续管理显存和算力配额。
