网络规划——路由配置（CICSO）

常用命令

查看接口配置 switch#show int fastEthernet 0/1

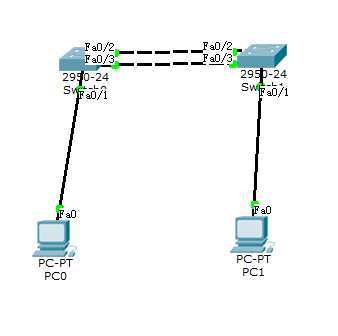

链路聚合

实验步骤：

1 Switch>
2 Switch#config  t
3 Switch(config)#interface range fa0/2-3
4 Switch(config-if-range)#switchport mode trunk   //设置端口模式为trunk
5 Switch(config-if-range)#channel-group 1 mode on   //将上述binding的端口加入到group1中并设置状态为on
6 Switch(config-if-range)#exit
7 Switch(config)#port-channel load-balance dst-ip  //按照目标主机IP地址数据分发来实现负载平衡
8 Switch(config)#exit
9 Switch#show etherchannel summary  //显示汇聚端口信息

注意：

1.端口号小的端口为主端口，汇聚端口的类型与主端口相同

2.所有链路聚合的端口类型必须为全双工，且工作速率相同，聚合功能在链路两端同时配置才能生效。

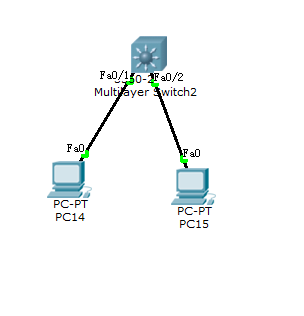

单个三层交换机实现vlan路由交换

PC14 IP 192.168.1.2 255.255.255.0 192.168.1.1
PC15 IP 192.168.2.2 255.255.255.0 192.168.2.1



划分Vlan

S1(config)#vlan 1
S1(config-vlan)#exit
S1(config)#vlan 2
S1(config-vlan)#exit

配置IP

S1(config)#int vlan 1
S1(config-if)#no shutdown
S1(config-if)#ip address 192.168.1.1 255.255.255.0
S1(config)#int vlan 2
S1(config-if)#no shutdown
S1(config-if)#ip address 172.16.2.1 255.255.255.0

vlan接口可能会处于down状态需要no shutdown语句

划分端口

S1(config)#int f0/1
S1(config-if)#switchport mode access
S1(config-if)#switchport access vlan 1
S1(config-if)#int f0/2
S1(config-if)#switchport mode access
S1(config-if)#switchport access vlan 2

启动路由——只有启动路由才能实现三层交换机的路由功能

S1(config)#ip routing
//以上开启S1 的路由功能，这时S1 就启用了三层功能。
