2021.3.14| ROS通信机制

今天学习了ROS的通信机制，目前把话题通信和服务通信过了一遍，把代码都跑了个遍，大体上掌握了一些规则。后面的参数服务器打算明天再看，先整理下目前所学的。

话题通信是ROS中使用频率最高的一种通信模式，话题通信是基于发布订阅模式的，也即:一个节点发布消息，另一个节点订阅该消息。

一、话题通信

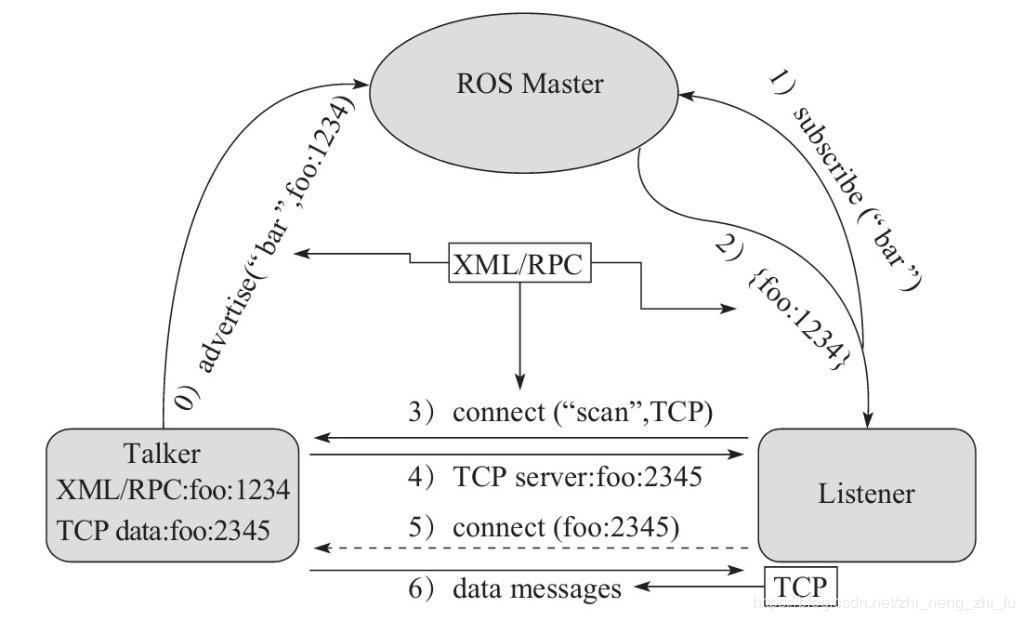

话题通信实现模型是比较复杂的，该模型如下图所示,该模型中涉及到三个角色:

• ROS Master (管理者)
• Talker (发布者)
• Listener (订阅者)

ROS Master 负责保管 Talker 和 Listener 注册的信息，并匹配话题相同的 Talker 与 Listener，帮助 Talker 与 Listener 建立连接，连接建立后，Talker 可以发布消息，且发布的消息会被 Listener 订阅。



编写话题通信的自定义msg类型的步骤一般如下：

1. 自定义msg类型。在功能包下新建msg目录，添加文件xxx.msg，如Person.msg，如下。

   string name
   uint16 age
   float64 height


2. 在package.xml中添加编译依赖和执行依赖。

     <build_depend>message_generation</build_depend>
     <exec_depend>message_runtime</exec_depend>


3. CMakeLists.txt编辑msg相关配置。

   find_package(catkin REQUIRED COMPONENTS
     roscpp
     rospy
     std_msgs
     message_generation
   )
   # 需要加入 message_generation,必须有 std_msgs

   ## 配置 msg 源文件
   add_message_files(
     FILES
     Person.msg
   )

   # 生成消息时依赖于 std_msgs
   generate_messages(
     DEPENDENCIES
     std_msgs
   )


   #执行时依赖
   catkin_package(
   #  INCLUDE_DIRS include
   #  LIBRARIES demo02_talker_listener
     CATKIN_DEPENDS roscpp rospy std_msgs message_runtime
   #  DEPENDS system_lib
   )


4. 编译后，就会发现devel/include/包名/xxx.h。
5. 将上述头文件的所在路径写入c_pp_properties.json中的includePath段中，如下。

   "/home/xxx/包名/devel/include/**"


编写并实现话题通信的步骤如下：

1.编写发布方publisher

• _ws/src/包名/src/下新建cpp文件。

• 包含头文件，如

  #include "ros/ros.h"


• 初始化ROS节点。

  ros::init(argc,argv,"");


• 实例化ROS句柄。

  ros::NodeHandle nh;


• 实例化发布者对象。

  ros::Publisher pub = nh.advertise<std_msgs::String>("",10);


• 组织被发布的数据，并编写逻辑发布数据。

　　完整代码如下：

// 1.包含头文件
#include "ros/ros.h"
#include "std_msgs/String.h" //普通文本类型的消息
#include <sstream>

int main(int argc, char  *argv[])
{
    //设置编码
    setlocale(LC_ALL,"");

    //2.初始化 ROS 节点:命名(唯一)
    // 参数1和参数2 后期为节点传值会使用
    // 参数3 是节点名称，是一个标识符，需要保证运行后，在 ROS 网络拓扑中唯一
    ros::init(argc,argv,"talker");
    //3.实例化 ROS 句柄
    ros::NodeHandle nh;//该类封装了 ROS 中的一些常用功能

    //4.实例化 发布者 对象
    //泛型: 发布的消息类型
    //参数1: 要发布到的话题
    //参数2: 队列中最大保存的消息数，超出此阀值时，先进的先销毁(时间早的先销毁)
    ros::Publisher pub = nh.advertise<std_msgs::String>("chatter",10);

    //5.组织被发布的数据，并编写逻辑发布数据
    //数据(动态组织)
    std_msgs::String msg;
    // msg.data = "你好啊！！！";
    std::string msg_front = "Hello 你好！"; //消息前缀
    int count = 0; //消息计数器

    //逻辑(一秒10次)
    ros::Rate r(1);

    //节点不死
    while (ros::ok())
    {
        //使用 stringstream 拼接字符串与编号
        std::stringstream ss;
        ss << msg_front << count;
        msg.data = ss.str();
        //发布消息
        pub.publish(msg);
        //加入调试，打印发送的消息
        ROS_INFO("发送的消息:%s",msg.data.c_str());

        //根据前面制定的发送贫频率自动休眠 休眠时间 = 1/频率；
        r.sleep();
        count++;//循环结束前，让 count 自增
        //暂无应用
        ros::spinOnce();
    }


    return 0;
}

2.编写订阅方subscriber，类似于发布方，大体流程一样，最后实现不一样。

• _ws/src/包名/src/下新建cpp文件。

• 包含头文件。

• 初始化ROS节点：要命名唯一。

• 实例化ROS句柄。

• 实例化订阅者对象。

• 处理订阅的消息（编写回调函数）。

• 设置循环调用函数。

　　完整代码如下：

// 1.包含头文件
#include "ros/ros.h"
#include "std_msgs/String.h"

void doMsg(const std_msgs::String::ConstPtr& msg_p){
    ROS_INFO("我听见:%s",msg_p->data.c_str());
    // ROS_INFO("我听见:%s",(*msg_p).data.c_str());
}
int main(int argc, char  *argv[])
{
    setlocale(LC_ALL,"");
    //2.初始化 ROS 节点:命名(唯一)
    ros::init(argc,argv,"listener");
    //3.实例化 ROS 句柄
    ros::NodeHandle nh;

    //4.实例化 订阅者 对象
    ros::Subscriber sub = nh.subscribe<std_msgs::String>("chatter",10,doMsg);
    //5.处理订阅的消息(回调函数)

    //     6.设置循环调用回调函数
    ros::spin();//循环读取接收的数据，并调用回调函数处理

    return 0;
}

3.配置CMakeLists.txt文件，主要是加入add_executable()和target_link_libraries()。如下



add_executable(Hello_pub
  src/Hello_pub.cpp
)
add_executable(Hello_sub
  src/Hello_sub.cpp
)

target_link_libraries(Hello_pub
  ${catkin_LIBRARIES}
)
target_link_libraries(Hello_sub
  ${catkin_LIBRARIES}
)



 4.执行，启动roscore，启动发布节点，启动订阅节点。

补充1：vscode 中的 main 函数 声明 int main(int argc, char const *argv[]){}，默认生成 argv 被 const 修饰，需要去除该修饰符。

补充2：订阅时，第一条数据丢失。

原因: 发送第一条数据时， publisher 还未在 roscore 注册完毕。

解决: 注册后，加入休眠 ros::Duration(3.0).sleep(); 延迟第一条数据的发送。

补充3：可以使用命令行 rqt_graph 查看节点关系。



二、服务通信

所谓服务通信，即以请求响应的方式实现不同节点之间数据交互的通信模式。主要用于偶然的、对实时性有要求、有一定逻辑处理需求的数据传输场景。

服务通信较之于话题通信更简单些，理论模型如下图所示，该模型中涉及到三个角色:

• ROS master(管理者)
• Server(服务端)
• Client(客户端)

ROS Master 负责保管 Server 和 Client 注册的信息，并匹配话题相同的 Server 与 Client ，帮助 Server 与 Client 建立连接，连接建立后，Client 发送请求信息，Server 返回响应信息。

整个流程如下：

• Server注册

• Client注册

• ROS Master实现信息匹配

• Client发送请求

• Server发送响应

编写服务通信的自定义msg类型的步骤一般如下：

• 按固定格式创建srv文件。在包名/下创建srv文件夹，并在srv文件夹下创建.srv文件，如下

  # 客户端请求时发送的两个数字
  int32 num1
  int32 num2
  ---
  # 服务器响应发送的数据
  int32 sum


• 编辑配置文件。package.xml中添加编译依赖与执行依赖，如下

    <build_depend>message_generation</build_depend>
    <exec_depend>message_runtime</exec_depend>


• CMakeLists.txt编辑srv相关配置，如下

  find_package(catkin REQUIRED COMPONENTS
    roscpp
    rospy
    std_msgs
    message_generation
  )
  # 需要加入 message_generation,必须有 std_msgs

  add_service_files(
    FILES
    AddInts.srv
  )

  generate_messages(
    DEPENDENCIES
    std_msgs
  )


• 编译后发现生成了头文件。工作空间/devel/include/包名/xxx.h。

• 将上述头文件的所在路径写入c_pp_properties.json中的includePath段中，如下

   "/home/chenjianlin/demo3_ws/devel/include/**"






编写并实现服务通信的步骤如下：

1.编写服务端实现。

• 工作空间/src/包名/src/下新建cpp文件。

• 包含头文件。

• 初始化ROS节点。

• 创建ROS句柄。

• 创建服务对象。

• 回调函数处理请求并产生响应。

• 由于请求有多个，需要调用ros::spin()

　　完整代码如下

#include "ros/ros.h"
#include "demo03_server_client/AddInts.h"

// bool 返回值由于标志是否处理成功
bool doReq(demo03_server_client::AddInts::Request& req,
          demo03_server_client::AddInts::Response& resp){
    int num1 = req.num1;
    int num2 = req.num2;

    ROS_INFO("服务器接收到的请求数据为:num1 = %d, num2 = %d",num1, num2);

    //逻辑处理
    if (num1 < 0 || num2 < 0)
    {
        ROS_ERROR("提交的数据异常:数据不可以为负数");
        return false;
    }

    //如果没有异常，那么相加并将结果赋值给 resp
    resp.sum = num1 + num2;
    return true;


}

int main(int argc, char *argv[])
{
    setlocale(LC_ALL,"");
    // 2.初始化 ROS 节点
    ros::init(argc,argv,"AddInts_Server");
    // 3.创建 ROS 句柄
    ros::NodeHandle nh;
    // 4.创建 服务 对象
    ros::ServiceServer server = nh.advertiseService("AddInts",doReq);
    ROS_INFO("服务已经启动....");
    //     5.回调函数处理请求并产生响应
    //     6.由于请求有多个，需要调用 ros::spin()
    ros::spin();
    return 0;
}

 2.编写客户端实现。

• 工作空间/src/包名/src/下新建cpp文件。

• 包含头文件。

• 初始化ROS节点。

• 创建ROS句柄。

• 创建客户端对象。

• 请求服务，接收响应。

　　完整代码如下

// 1.包含头文件
#include "ros/ros.h"
#include "demo03_server_client/AddInts.h"

int main(int argc, char *argv[])
{
    setlocale(LC_ALL,"");

    // 调用时动态传值,如果通过 launch 的 args 传参，需要传递的参数个数 +3
    if (argc != 3)
    // if (argc != 5)//launch 传参(0-文件路径 1传入的参数 2传入的参数 3节点名称 4日志路径)
    {
        ROS_ERROR("请提交两个整数");
        return 1;
    }


    // 2.初始化 ROS 节点
    ros::init(argc,argv,"AddInts_Client");
    // 3.创建 ROS 句柄
    ros::NodeHandle nh;
    // 4.创建 客户端 对象
    ros::ServiceClient client = nh.serviceClient<demo03_server_client::AddInts>("AddInts");
    //等待服务启动成功
    //方式1
    ros::service::waitForService("AddInts");
    //方式2
    // client.waitForExistence();
    // 5.组织请求数据
    demo03_server_client::AddInts ai;
    ai.request.num1 = atoi(argv[1]);
    ai.request.num2 = atoi(argv[2]);
    // 6.发送请求,返回 bool 值，标记是否成功
    bool flag = client.call(ai);
    // 7.处理响应
    if (flag)
    {
        ROS_INFO("请求正常处理,响应结果:%d",ai.response.sum);
    }
    else
    {
        ROS_ERROR("请求处理失败....");
        return 1;
    }

    return 0;
}

 3.配置CMakeLists.txt。

add_executable(AddInts_Server src/AddInts_Server.cpp)
add_executable(AddInts_Client src/AddInts_Client.cpp)


add_dependencies(AddInts_Server ${PROJECT_NAME}_gencpp)
add_dependencies(AddInts_Client ${PROJECT_NAME}_gencpp)


target_link_libraries(AddInts_Server
  ${catkin_LIBRARIES}
)
target_link_libraries(AddInts_Client
  ${catkin_LIBRARIES}
)

 4.执行。先启动roscore，再启动rosrun 包名 服务端

然后再启动rosrun 包名 客户端 参数1 参数2



优化补充：再客户端发送请求前添加client.waitForExistence()；可以阻塞等待服务端启动后才继续执行。

忙碌充实的周末，暂时先到这里了:-D。
