网络基础-OSI7层模型（三）
什么是OSI七层模型
OSI七层模型（Open System Interconnection Reference Model）是一个国际标准化的网络通信理论框架，它将复杂的网络通信过程划分为七个层次，每一层负责特定的功能，从而让不同厂商的设备能够相互通信。
为什么需要OSI模型？
- 降低复杂度：把大问题拆成小问题，每一层只管自己的事。
- 模块化设计：某一层技术升级（比如从铜缆变光纤），不影响其他层。
- 促进标准化：不同厂商按同一标准生产设备，确保互联互通。
- 方便排错：出问题时能快速定位到是哪一层（是物理层网线断了，还是应用层配置错了）。
就像公司分部门，销售部只管卖货，技术部只管研发，不需要互相懂对方的具体工作，只要按标准流程对接就行。

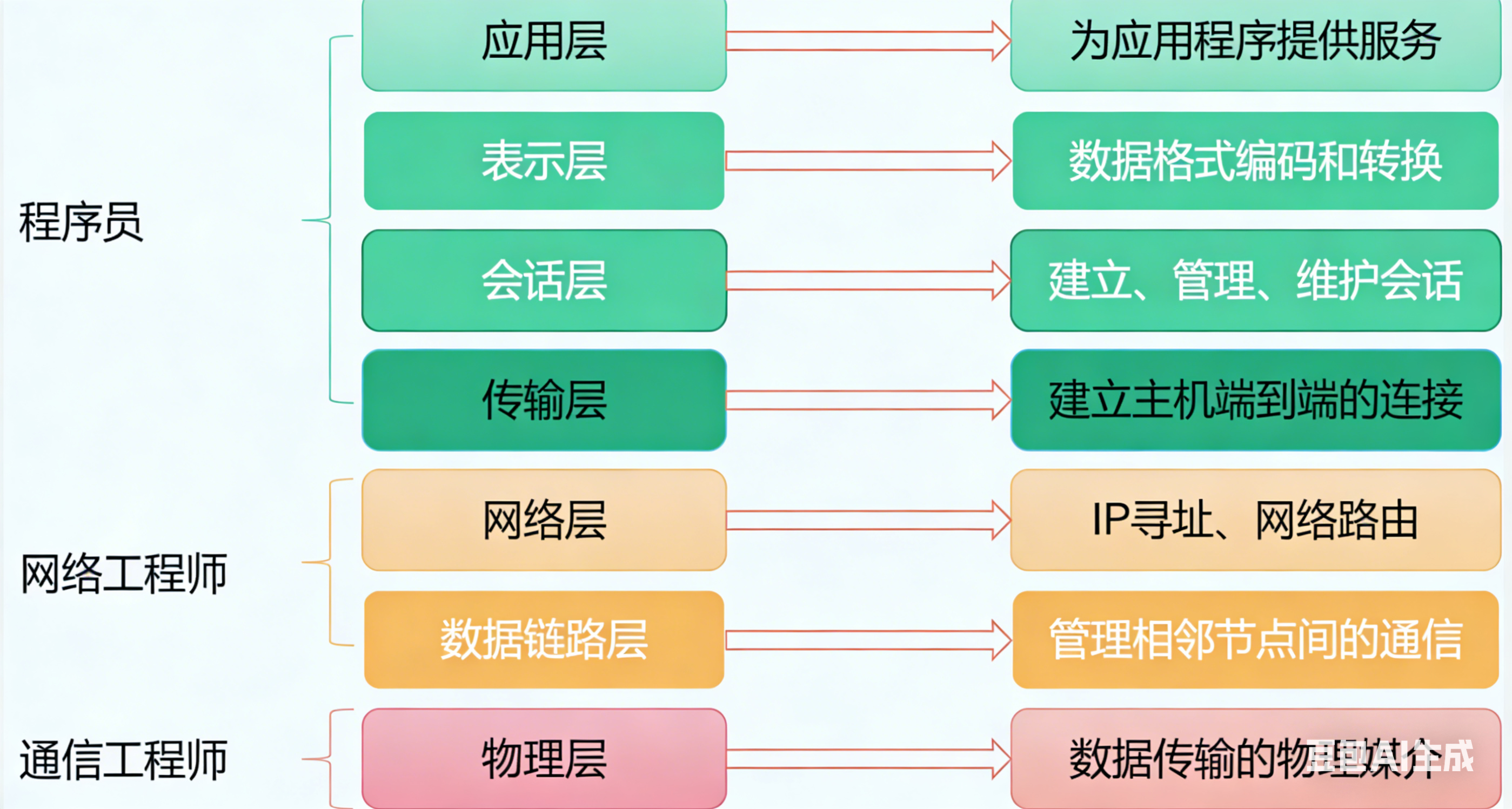

OSI七层每一层详解
第1层：物理层
- 做什么：传输原始的比特流（0和1）。
- 例子：网线、光纤、集线器、中继器。
- 注意：这一层没有智能，只管发送和接收电信号。
第2层：数据链路层
- 做什么：相邻节点之间的传输。负责把数据从一个设备传到下一个直接相连的设备。
- 关键概念：
- MAC地址：物理地址，烧录在网卡上。
- 交换机：工作在这一层。
- 差错控制：检测数据是否损坏（但一般不重传）。
- 数据单元：帧（Frame）
第3层：网络层
- 做什么：寻址和路由选择。负责把数据从源设备送到目标设备（可能经过很多跳）。
- 关键概念：
- IP地址：逻辑地址，标识设备位置。
- 路由协议：OSPF、BGP等，路由器用它们计算最佳路径。
- 数据单元：包（Packet）
第4层：传输层
- 做什么：端到端的可靠传输。负责把数据从一台电脑的某个程序，送到另一台电脑的对应程序。
- 关键概念：
- 端口号：区分不同程序（80是Web，22是SSH）。
- TCP：可靠、面向连接（打电话）。
- UDP：快速、无连接（发短信）。
- 数据单元：段（Segment）
应用层
第5层：会话层
- 做什么：管理对话。建立、维持、终止会话。
- 例子：断点续传，如果下载中断，会话层记录同步点，下次从中断处继续。
- 小贴士：NetBIOS、RPC协议工作在这一层。
第6层：表示层
- 做什么：翻译官。把应用层的数据转换成网络通用的格式。
- 具体工作：
- 加密（SSL/TLS）
- 压缩
- 格式转换（比如JPEG图片、ASCII文本）
- 小贴士：在实际的TCP/IP模型中，这一层功能被合并到应用层。
第7层：应用层
- 做什么：直接为应用程序提供网络服务。
- 例子：你在浏览器输入网址，HTTP协议就工作在应用层。
- 常见协议：HTTP、FTP、SMTP、DNS（DNS有时也跨层）。

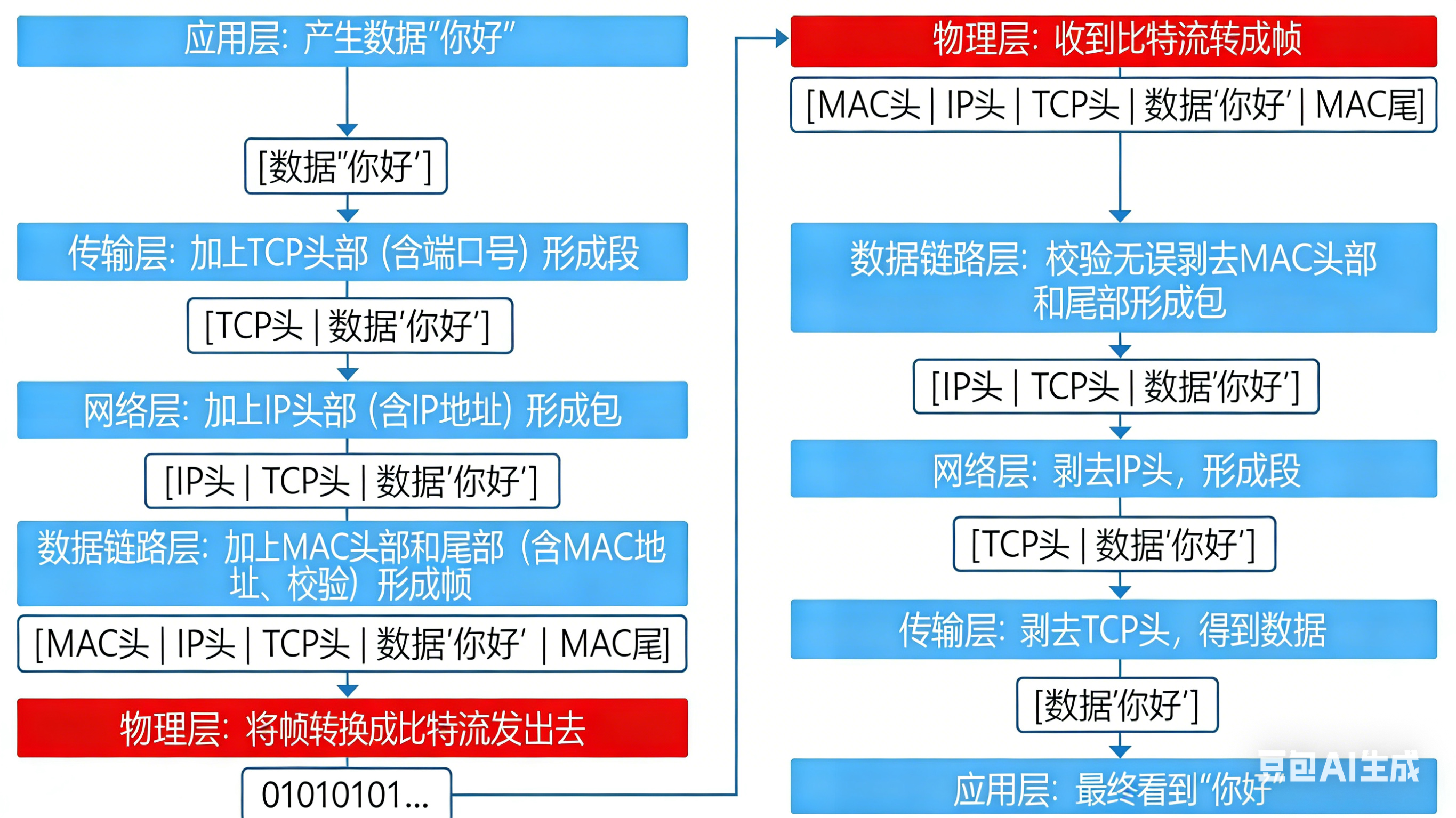

数据封装与解封装（核心流程）
发送数据时（自上而下）：
- 应用层：产生数据（比如“你好”）。
- 数据：
[数据'你好']
- 数据：
- 传输层：加上TCP头部（含端口号），形成段，交给网络层。
- 段：
[TCP头 | 数据'你好']
- 段：
- 网络层：加上IP头部（含IP地址）， 形成包，交给数据链路层。
- 包：
[IP头 | TCP头 | 数据'你好']
- 包：
- 数据链路层：加上MAC头部和尾部（含MAC地址、校验），形成帧，交给物理层。
- 帧：
[MAC头 | IP头 | TCP头 | 数据'你好' | MAC尾]
- 帧：
- 物理层：将帧转换成比特流，发出去。
- 比特流：例如
01010101...
- 比特流：例如
接收数据时（自下而上）：
- 物理层：收到比特流，转成帧，交给数据链路层。
- 比特流：例如
01010101... - 帧：
[MAC头 | IP头 | TCP头 | 数据'你好' | MAC尾]
- 比特流：例如
- 数据链路层：校验无误，剥去MAC头部和尾部，形成包，把包交给网络层。
- 包：
[IP头 | TCP头 | 数据'你好']
- 包：
- 网络层：剥去IP头，形成段，把段交给传输层。
- 段：
[TCP头 | 数据'你好']
- 段：
- 传输层：剥去TCP头，得到数据（'你好'），把数据交给应用层。
- 数据：
[数据'你好']
- 数据：
- 应用层：最终看到“你好”。
各层常用的协议
| 层 | 常见协议/技术 |
|---|---|
| 应用层 | HTTP、HTTPS、FTP、SMTP、DNS、DHCP |
| 表示层 | SSL/TLS、JPEG、ASCII、MPEG（功能常被应用层实现） |
| 会话层 | NetBIOS、RPC |
| 传输层 | TCP、UDP |
| 网络层 | IP、ICMP、ARP、OSPF、BGP |
| 数据链路层 | Ethernet、PPP、MAC、VLAN（802.1Q） |
| 物理层 | 以太网物理规范、RJ45接口、光纤 |
注：ARP通常被认为跨网络层和数据链路层。

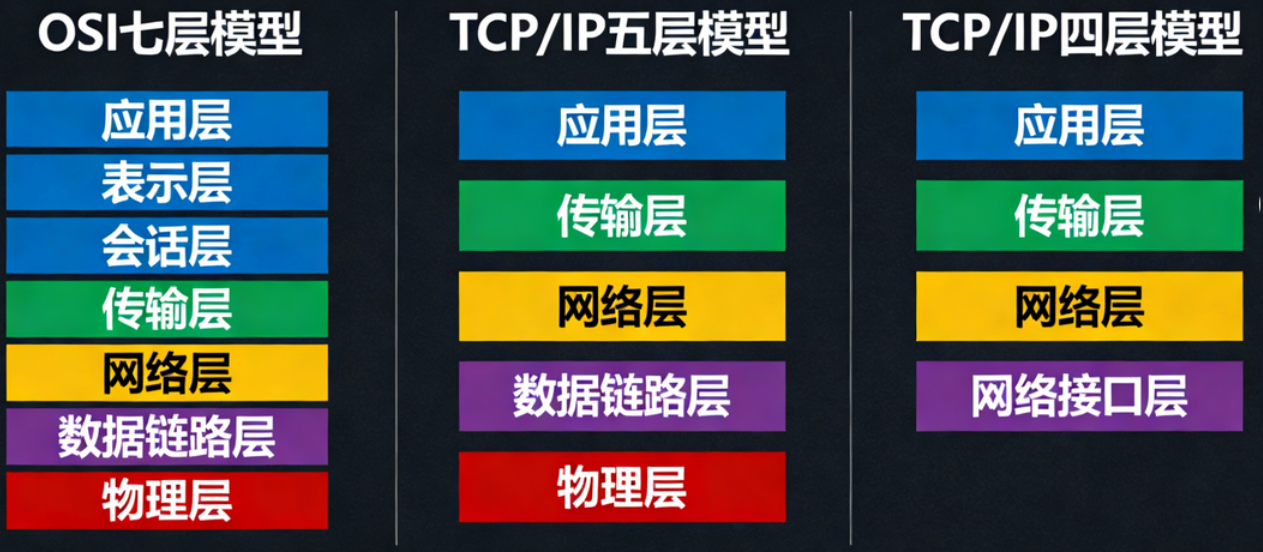

OSI模型与TCP/IP模型的关系
为什么还要学TCP/IP模型？
-
OSI七层：是理论蓝图，帮你理解网络设计的完整思想。
-
TCP/IP模型：是实际建筑，互联网真正运行的协议栈。
OSI教你“应该怎么想”，TCP/IP告诉你“实际怎么做”。
为什么TCP/IP模型要把上三层合并？
- 在实际应用中，表示层（数据格式转换、加密压缩）和会话层（建立管理会话）的功能通常由应用程序自己实现，或者由应用层协议（如HTTP、FTP）直接处理，不需要独立的层。
- 这样可以简化协议栈的实现，提高效率。
