网络基础-核心设备（二）

终端接入设备

网卡（Network Interface Card, NIC）

  • 所在层级： 物理层 + 数据链路层的 MAC 子层（Layer 1 & Layer 2）

  • 作用：计算机连接网络的硬件接口，负责数据帧的发送与接收。

  • 核心标识：每块网卡在出厂时被赋予唯一的硬件地址，即 MAC地址（Media Access Control Address）。长度为48位，通常用十六进制表示（如 00:1A:2B:3C:4D:5E），固化在网卡ROM中。

  • 类型：

    • 有线网卡：通过以太网接口（RJ45）连接双绞线，传输稳定、速度快（如主板集成或独立PCIe网卡）。

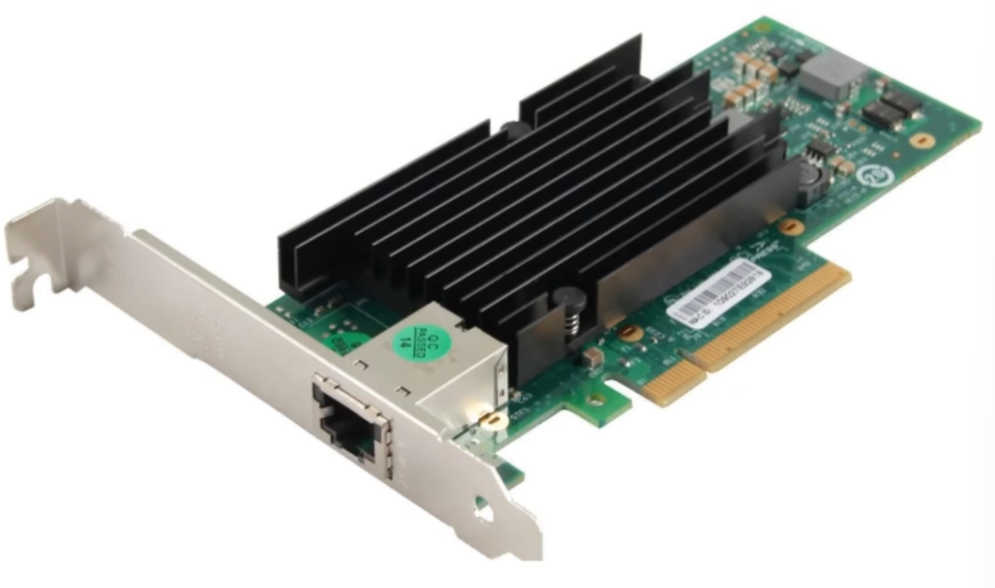

      image-20260306144648915

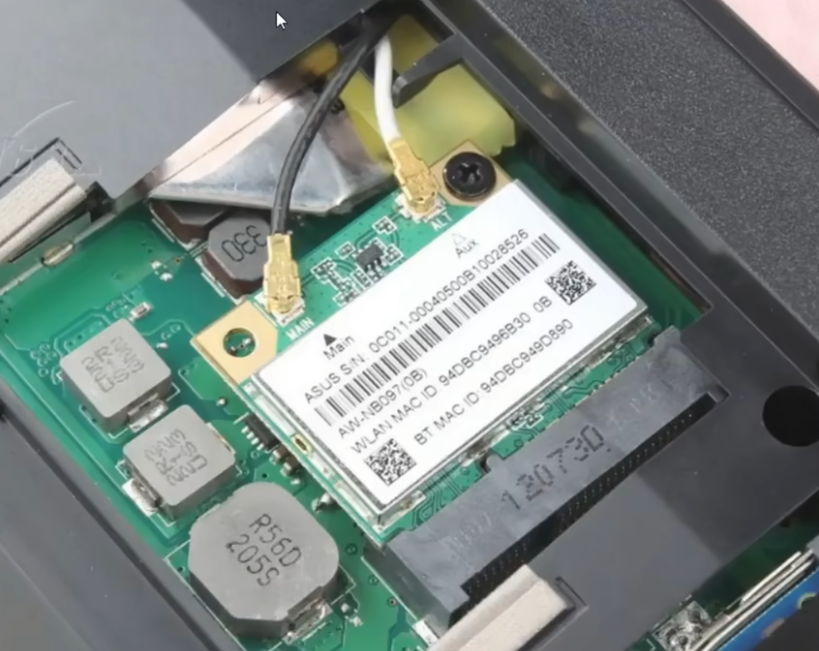

    • 无线网卡：通过Wi-Fi连接无线网络，内置天线收发无线电信号（如笔记本内置或USB外置）。

      image-20260306144743382

      多数笔记本同时集成有线和无线网卡；手机、平板等移动设备仅内置无线网卡。

  • 补充知识：

    • 网卡工作模式：半双工（收发不能同时）或全双工（可同时收发），现代网卡多支持千兆/万兆全双工。

    • 硬件卸载：部分网卡支持TCP/IP校验和计算、大段卸载等，减轻CPU负担。

    • 无线网卡遵循IEEE 802.11标准（如Wi-Fi 6/6E/7），通过电磁波传输数据。

网络互联设备

路由器（Router）

  • 所在层级：网络层（Layer 3）

  • 作用：连接不同网络（如家庭局域网与互联网）的核心设备，负责数据包转发与路径选择。

  • 主要功能：

    • 路由与转发：基于 IP地址 和路由表选择最佳路径，将数据包从源网络送到目的网络。
    • NAT（网络地址转换）：使多个设备共享一个公网IP上网，隐藏内部网络。
    • DHCP服务：自动为接入设备分配IP地址、网关、DNS等参数。
    • 隔离广播域：防止广播风暴扩散到其他网络。
    • 安全功能：内置基础防火墙（SPI）、访问控制列表（ACL）、VPN支持等。

  • 路由表简介：路由表包含目的网络、下一跳地址、出接口等信息。可以是静态路由（管理员手工配置）或动态路由（通过OSPF、RIP等协议自动学习）。

  • 外观：

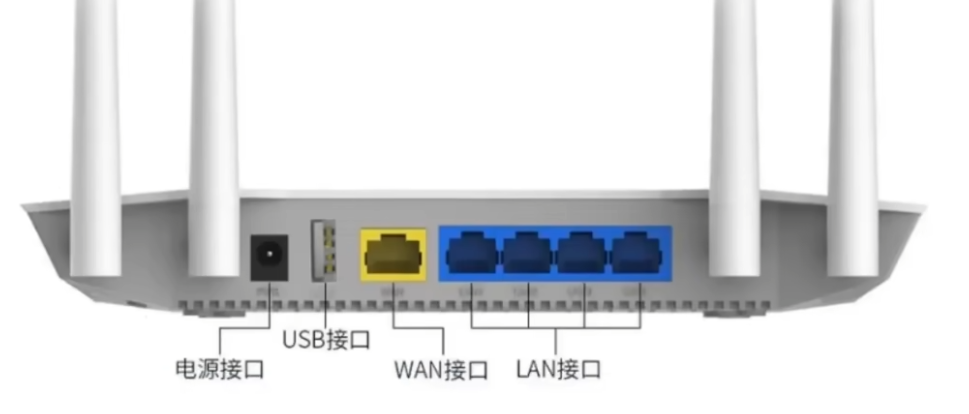

    • 家用路由器：通常带天线，有WAN口（连接光猫/上级网络）和多个LAN口（连接有线设备），集成无线AP功能。

      image-20260306152506028

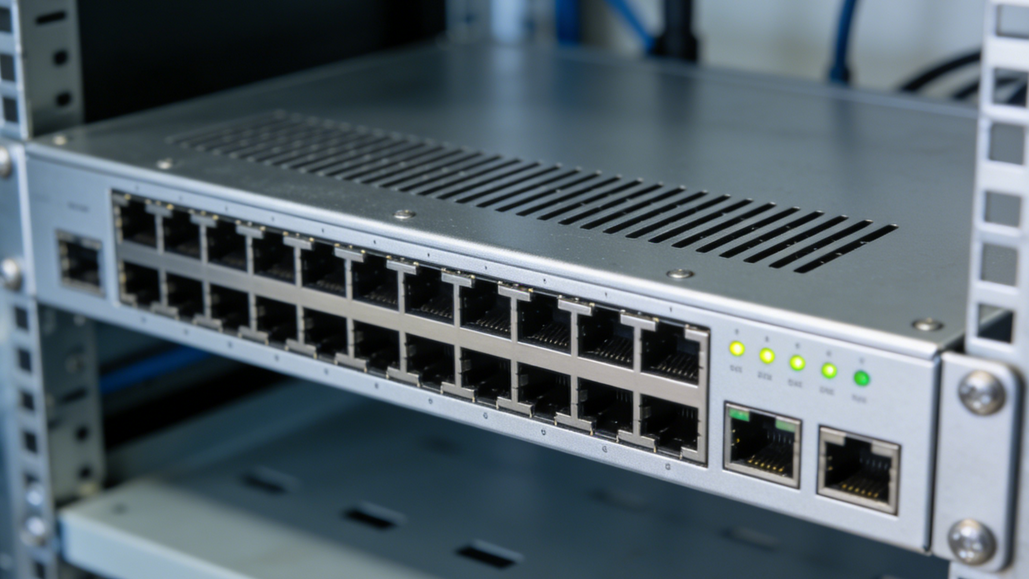

    • 企业路由器：多为机架式设备，性能更强，支持模块化接口和复杂路由协议（如OSPF、BGP）。

      image-20260306161218114

  • 补充知识：

    • 天线的作用：将电信号转换为电磁波发射（如2.4GHz或5GHz频段），同时接收无线设备返回的信号。
    • 路由表可以是静态配置或通过动态路由协议自动学习。

交换机（Switch）

  • 所在层级：数据链路层（Layer 2），部分支持三层路由（三层交换机）

  • 作用：在局域网内部连接多台设备，基于MAC地址进行数据帧的精准转发。

  • 主要功能：

    • MAC地址学习：维护MAC地址表，记录每个端口所连接设备的MAC地址。
    • 帧转发/过滤：根据MAC地址表，仅将数据帧发往目标端口，而非广播所有端口，从而减少冲突、提升效率。
    • 每个端口独立冲突域，支持全双工通信，避免数据碰撞。
    • 扩展接口数量：连接电脑、打印机、服务器、IP电话、无线AP等终端。

  • 进阶特性（常见于管理型交换机）：

    • VLAN（虚拟局域网）：将物理网络划分为多个逻辑广播域，增强安全性和灵活性。
    • 端口聚合：将多个物理端口绑定为一条逻辑链路，增加带宽和冗余。
    • PoE供电：通过网线为无线AP、IP摄像头等设备供电，无需额外电源。
    • 生成树协议（STP）：防止环路引起的广播风暴。

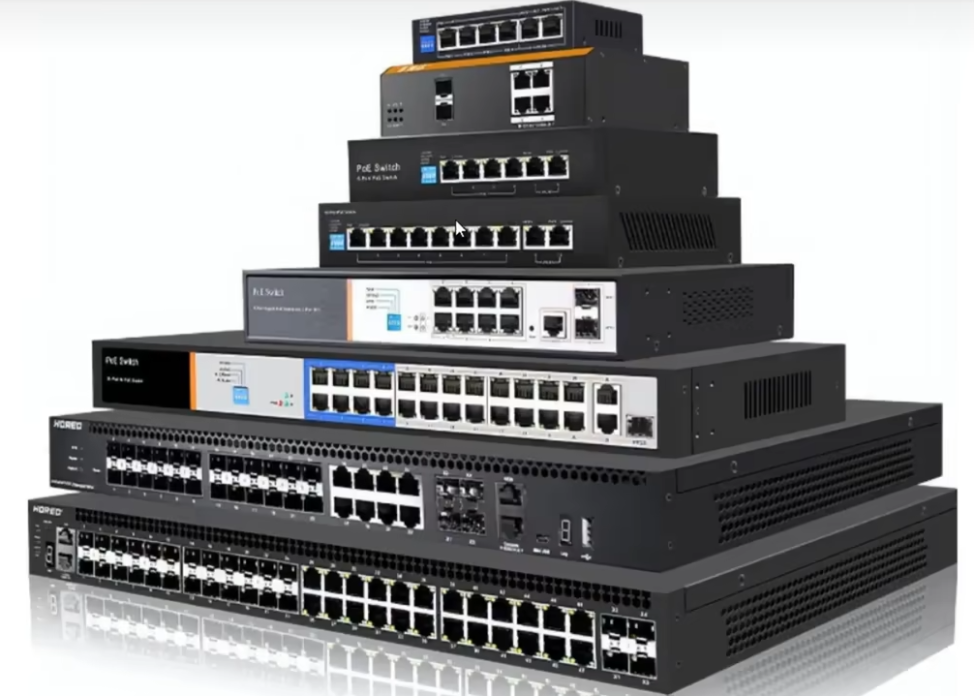

  • 外观：通常端口数量较多（如8口、24口、48口），无天线，可上机架安装。

    image-20260306152518752

  • 补充知识：

    • 交换机与集线器（Hub）的本质区别，集线器是物理层设备，所有端口共享带宽、处于同一冲突域，易冲突、效率低、无寻址能力；交换机是数据链路层设备，每个端口独享带宽，且能隔离冲突域。

光猫（Optical Modem，即光纤调制解调器）

  • 所在层级：物理层（Layer 1），但现代一体化设备常集成路由、交换、无线功能，跨越多层。

  • 作用：网络服务提供商（ISP）提供的接入设备，实现光信号与电信号的转换（光电转换）。

  • 主要功能：

    • 将光纤中的光信号调制/解调为以太网电信号，供路由器或电脑使用。
    • 现代光猫常集成了路由器、交换机、无线AP、VoIP电话口等功能，成为家庭网关。

  • 工作模式：

    • 路由模式：光猫本身完成PPPoE拨号、NAT、DHCP，直接连接终端即可上网。
    • 桥接模式：光猫仅做光电转换，由用户自备的路由器进行拨号和路由。此模式常用于追求性能或需要高级配置的场景。

  • 注意：严格意义上，光猫只负责物理层转换，上网、路由等功能由内部集成的路由模块完成。若使用运营商提供的一体化设备，通常已包含路由器功能。

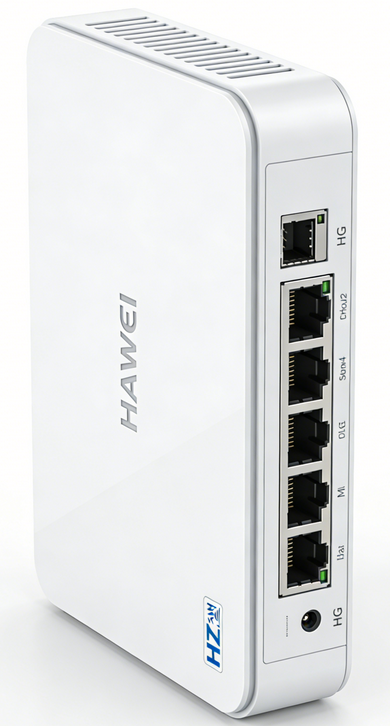

  • 外观：通常有光纤接口（SC/LC）、以太网口、电话口，部分带Wi-Fi天线。

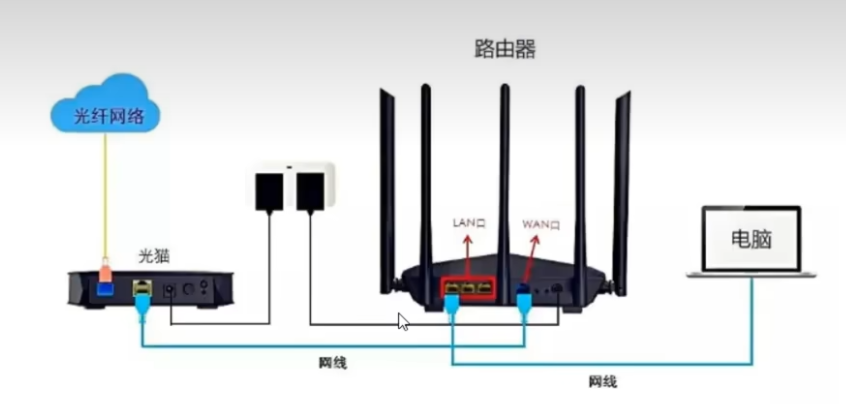

    image-20260306172106772 image-20260306152529827

无线接入点（Access Point, AP）

  • 所在层级：数据链路层（Layer 2）
  • 作用：无线网络的接入点，负责将有线网络信号转换为无线信号（Wi-Fi），供无线终端接入。可以理解为“无线版的交换机”。
  • 分类：
    • 胖AP：独立工作，需单独配置，常用于家庭或小型办公室（家用路由器通常集成AP功能）。
    • 瘦AP：需配合无线控制器（AC）使用，由控制器统一管理，适合大中型企业，支持无缝漫游、集中配置。
  • 常见部署：
    • 家庭：通常与路由器集成。
    • 企业/园区：通过交换机连接多个AP，实现大范围无线覆盖。

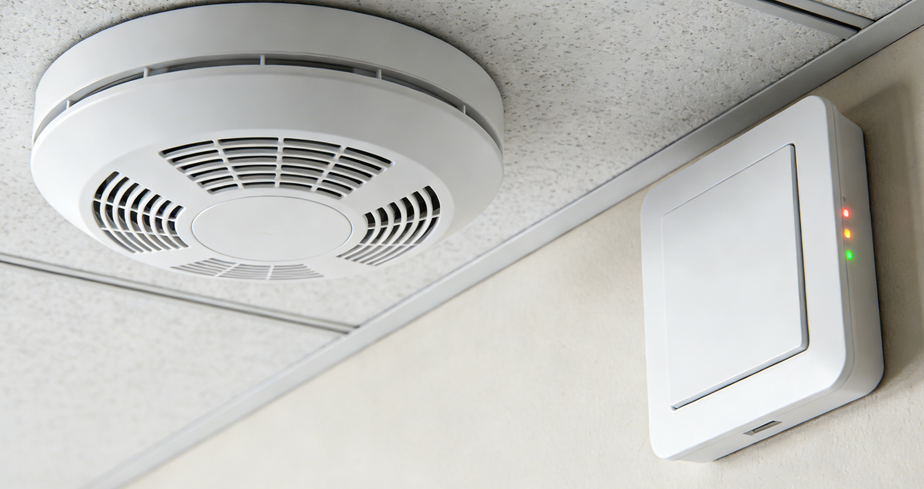

      image-20260306211308428
  • 补充知识：
    • AP通常支持PoE供电，只需一根网线即可同时传输数据和电力。
    • 多AP组网时，需合理设置信道、调整功率以避免同频干扰。

防火墙（Firewall）

  • 所在层级：通常工作在网络层至应用层（状态检测防火墙可达L4，下一代防火墙可达L7）。

  • 作用：网络安全的第一道屏障，基于预定义的安全规则控制进出网络的流量。

  • 主要功能：

    • 状态检测：跟踪连接状态，只允许合法回包进入。
    • 访问控制：基于IP、端口、协议等进行允许/拒绝。
    • NAT、VPN、入侵防御（IPS）、应用识别等（NGFW特性）。

  • 形态：

    • 硬件防火墙：专用设备，部署在网络边界。
    • 软件防火墙：如Windows防火墙、Linux iptables。
    • 云防火墙：云环境中的虚拟化防火墙。

  • 与路由器内置防火墙的区别：专业防火墙性能更高、策略更精细、日志更全面，适合对安全要求高的场景。

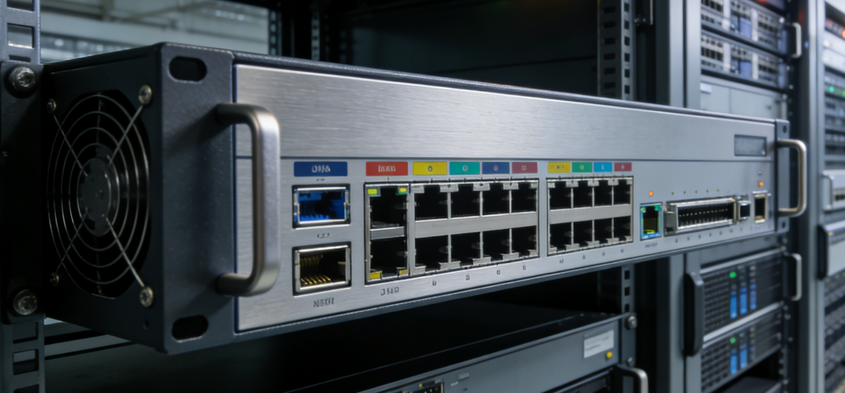

    image-20260306211956646

网络传输介质

双绞线（网线）

  • 目前主流为超五类（Cat5e）、六类（Cat6）线，支持千兆以太网；六类以上（Cat6a、Cat7、Cat8）支持万兆。

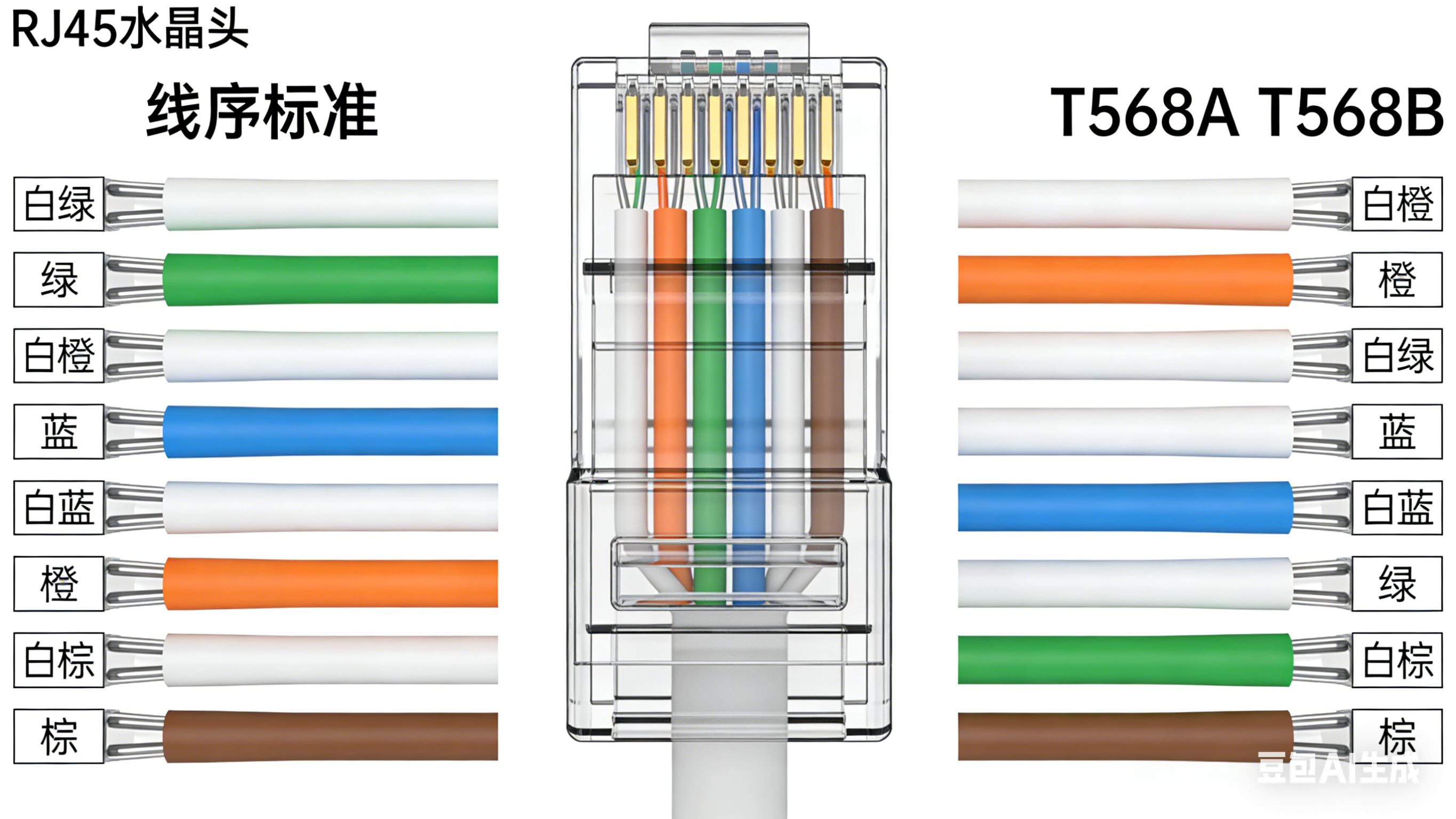

  • 常用568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

    image-20260306212759422

  • 工作原理：百兆以太网使用1、2、3、6四根线（两对），千兆以太网使用全部四对线，每对同时收发（全双工）。

光纤
  • 单模光纤：纤芯细，适合长距离（几公里至上百公里）、高速率传输，使用激光光源。
  • 多模光纤：纤芯粗，适合短距离（几百米至两公里），使用LED光源，成本较低。

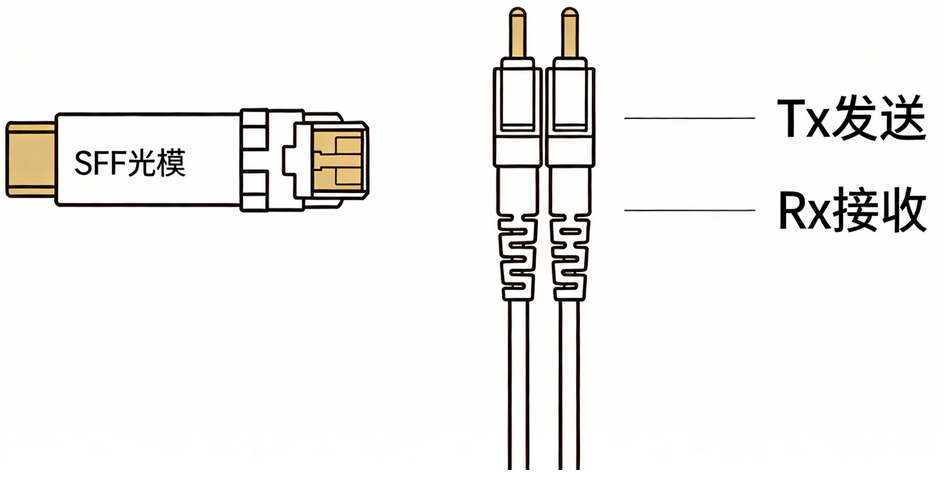

  • 接口类型：常见有SC、LC、FC等，通常使用光模块（SFP、SFP+）进行光电转换。
    image-20260306213405481
无线信号
  • 如下所述，依赖电磁波传输，易受环境因素影响。

无线网络专题

无线频段详解

频段 频率范围 主要特性 适用场景 相关标准
2.4 GHz 2.4–2.4835 GHz 覆盖范围广、穿透力强，但干扰多（微波炉、蓝牙、邻居Wi-Fi），信道拥挤（仅3个不重叠信道）。 智能家居、物联网设备、远距离连接 802.11b/g/n/ax
5 GHz 5.15–5.85 GHz（各国略有不同） 速度更快、干扰少（信道多，支持更多不重叠信道），但穿透力较弱。 高清视频、在线游戏、大文件传输 802.11a/n/ac/ax
6 GHz 5.925–7.125 GHz（Wi-Fi 6E新增） 带宽更大、干扰极低（全新频段），支持更宽信道（160 MHz），极大提升吞吐量和降低延迟。 高密度部署、VR/AR、8K视频、低延迟应用 802.11ax（Wi-Fi 6E/7）
  • Wi-Fi标准与频段关系：
    • Wi-Fi 4（802.11n）：支持2.4 GHz和5 GHz双频。
    • Wi-Fi 5（802.11ac）：仅支持5 GHz。
    • Wi-Fi 6（802.11ax）：支持2.4 GHz和5 GHz。
    • Wi-Fi 6E：扩展至6 GHz频段。
    • Wi-Fi 7（802.11be）：将充分利用2.4/5/6 GHz三频，引入320 MHz信道、多链路操作等。
  • 无线信号的物理本质：电磁波，传播速度接近光速，受障碍物衰减、多径效应、同频干扰等影响。
  • 天线技术：MIMO（多输入多输出）、波束成形等技术可提升信号质量和覆盖范围。

设备协同与网络拓扑示例

典型家庭网络拓扑

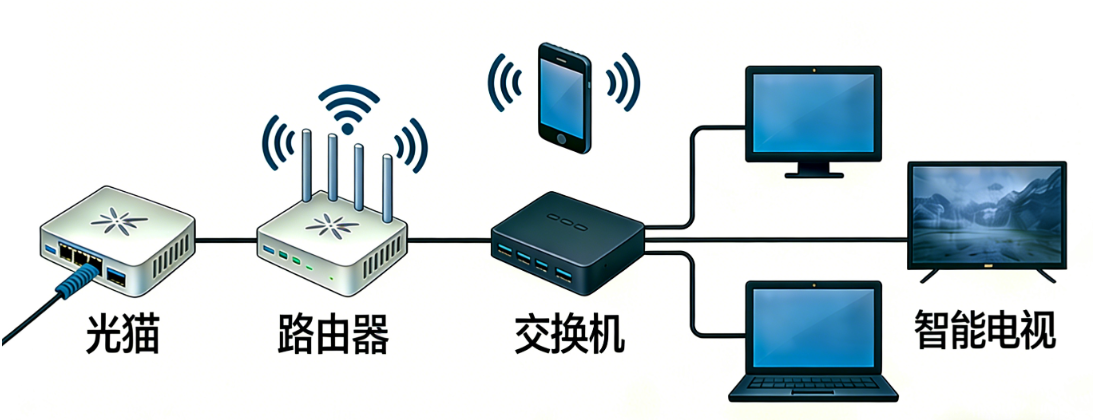

image-20260306230133048

图中各设备的角色：

  • 光猫：光电转换（桥接模式时仅做物理层转换）。
  • 路由器：网络层核心，负责路由、NAT、DHCP、安全策略。
  • 交换机：数据链路层扩展接口（若无太多有线设备，可直接用路由器LAN口）。
  • 无线AP：提供无线接入（路由器已集成时可省略独立AP）。

小型企业网络拓扑（简版）

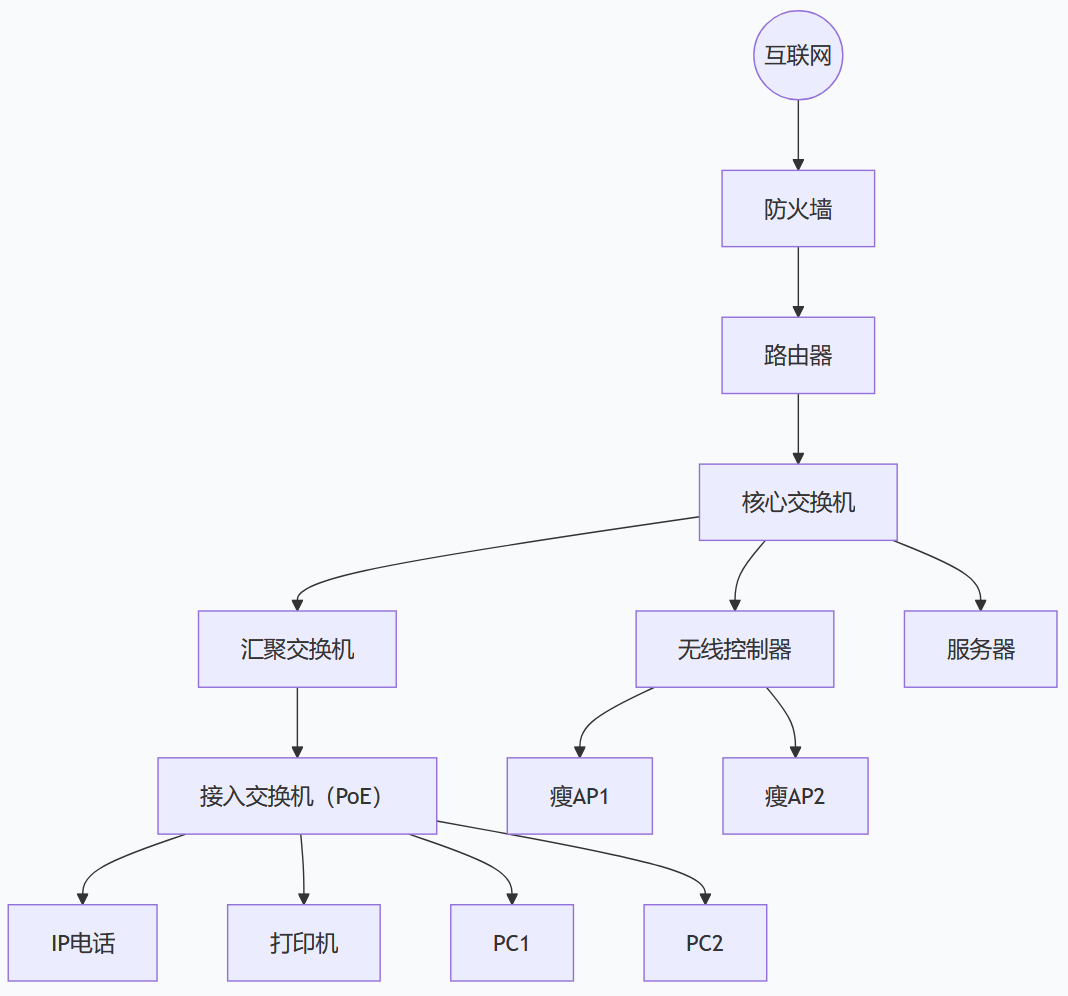

image-20260308181216270
  • 说明：
    • 防火墙作为边界安全防护。
    • 核心交换机负责高速数据交换，常为三层交换机。
    • 接入交换机连接终端，可支持PoE为AP供电。
    • 无线控制器统一管理瘦AP，实现无缝漫游。
      [图片：企业网络分层拓扑图，标注核心层、汇聚层、接入层]

设备选型简单指南

设备类型 关键考虑因素 常见场景建议
网卡 接口类型（PCIe/USB）、速率（千兆/万兆）、无线标准（Wi-Fi 6/6E）、是否支持蓝牙 台式机升级可选PCIe千兆网卡；追求最新无线性能可选Wi-Fi 6E USB网卡。
路由器 WAN/LAN口速率（必须全千兆）、无线规格（AX3000/AX5400等）、CPU性能、固件功能（家长控制、VPN）、散热 家庭百兆宽带选入门千兆路由；千兆宽带选Wi-Fi 6路由器；追求稳定可考虑企业级。
交换机 端口数量及速率（千兆/万兆）、是否支持PoE、管理型/非管理型、是否支持VLAN/链路聚合 家庭扩展接口选非管理型千兆交换机；需要给AP供电选PoE交换机；企业组网选管理型。
无线AP 安装方式（吸顶/面板）、支持标准（Wi-Fi 6/6E）、是否支持PoE、带机量、是否需配合控制器 家庭可使用路由器一体；大户型可用Mesh系统；企业选瘦AP+AC方案。
光猫 由ISP提供，通常无需自购；可要求ISP改为桥接模式以使用自己的路由器 如需高性能，建议桥接+自备路由器。
防火墙 吞吐量、并发连接数、VPN性能、是否支持下一代防火墙功能（IPS、应用识别） 家庭路由器内置防火墙足够；企业需根据带宽和用户数选择专业设备。
