CSAPP 异常控制流

目录

• 异常控制流
  • 异常
    • 异常的识别与调用
    • 异常的类型
      • 中断
      • 陷阱
      • 故障
      • 终止
    • linux系统中的异常
  • 进程
    • 逻辑控制流
    • 并发流
    • 私有地址空间
    • 用户模式和内核模式
    • 上下文切换
  • 进程控制
    • 获取进程id
    • 创建和终止进程
    • 子进程的回收
    • 进程的休眠
    • 加载并运行程序
  • 信号
    • 信号处理的流程
    • 发送信号
      • 进程组
      • 信号的发送
      • 接收信号
    • 信号的阻塞
    • 信号处理程序的编写原则
    • 显示地等待信号
  • 非本地跳转

异常控制流

假设处理器工作时，PC指向的指令地址构成的序列为\(a_1,a_2...a_n\)，序列\(a\)就称为处理器的控制流，由\(a_i\)向\(a_{i+1}\)的过渡称为控制转移
现代系统通过使控制流发生突变，对系统状态的变化做出反应，这些突变就称为异常控制流(Exceptional Control Flow，ECF)

异常

异常是一种相应处理器变化的机制既有软件实现的部分，也有硬件实现的部分
其机制如下

假设处理器正在执行指令\(I_{cur}\)，此时发生一个事件(如除0，数值溢出，直接内存访问结束)，处理器会检测到该事件的发生，并通过异常表发生控制转移，跳转到相应的异常处理程序进行处理，然后返回继续执行指令或终止程序

异常的识别与调用

每一种异常都有着一个唯一的无符号数表示的异常号
在系统启动时，系统会生成一张异常表，该表的第\(k\)项存放了对应异常号为\(k\)的异常处理程序指令所在地址
而异常处理程序的调用类似于函数，但是有着一些区别：

1. 调用函数后，条件码等信息可能发生变化；调用异常处理程序时这些信息进行了压栈保存，处理结束后弹出，保证了程序的正常运行
2. 调用函数会将返回地址压入用户栈中；而调用异常处理程序会将返回地址和相关信息压入内核栈
3. 函数运行在用户模式下；而异常处理程序运行在内核模式下，有着对系统资源更完全的访问权

异常的类型

异常有以下四种类型：中断，陷阱，故障，终止
其中中断属于异步异常，而其他三种属于同步异常

中断

外部I/O设备发出信号，导致中断发生。即中断不是由内部指令造成的，所以称为异步异常
I/O设备通过向处理器芯片上的引脚发信号，并将异常号放入系统总线中进而触发中断
其流程如下：

我们以DMA直接内存访问结束为例，当磁盘访问完成时，处理器收到了对应的异常码，在调用异常处理程序后继续处理下一条指令

陷阱

陷阱是有意造成的异常，和中断相似，但区别在于是由内部指令造成的
陷阱最重要的作用是系统调用，这是用户程序和内核间的接口，通过访问内核，得以进行文件读写，创建进程等重要操作
汇编中，使用syscall进行系统调用，触发一个到异常处理程序的陷阱

故障

故障是处理器处理中出现了错误情况，它可能在被异常处理程序修正后成功重新运行(如缺页异常)，也可能无法被修复导致程序终止

注意：导致故障时当前指令尚未完成，所以如果成功修复后，需要跳转到当前指令重新执行，而非下一条指令

终止

发生了不可修复的严重错误，不返回控制，直接返回会结束该程序的abort例程

linux系统中的异常

我们以x86-64为例，有256种异常指令，其中0～31由架构定义，对x86-64架构都一样；而32～255由操作系统定义，都是中断和陷阱

其中除法错误和一般保护故障(段错误)虽然在硬件层面上是完全可修复的，但是在软件层面属于逻辑错误，为了便于调试查错，直接会导致程序终止暴露错误而非静默修复

linux为系统调用生成了一张跳转表，每个系统调用都有一个唯一的整数号
汇编语言中，进行系统调用时，将要进行的系统调用的整数号放入\(\%rax\)中，参数最多六个，依次放入\(\%rdi \%rsi \%rdx \%r10 \%r8 \%r9\)中，然后使用指令syscall即可
进行系统调用时，\(\%rcx \%r11\)会被用作临时变量，分别保存下一条指令地址和程序状态标志而被破坏掉
调用结束后的返回值会覆盖\(\%rax\)，当其值为负数时，说明系统调用发生了错误

常见系统调用的跳转表如下

hello world 汇编实现

事实上，函数调用在高级语言中被高度封装成了函数(如write封装为printf)，但是我们也可以通过相关接口直接进行系统调用

进程

程序是一个静态的文件，而进程则是程序运行起来的动态的实例
上下文是程序运行所需要的各种状态，包括代码，数据，PC，运行栈等，程序在进程的上下文中运行

逻辑控制流

我们以单核处理器为例，假设某一时刻存在多个进程都需要运行，处理器在一个时间点上只能推进一个进程
处理器通过短暂，频繁地中断和切换其处理的进程，创造出一种所有进程都在同时进行的宏观表象

实际上，进程轮流占有处理器，执行一段时间后被抢占，其他进程进行处理。从宏观上来看，就好像每个进程都独占处理器，只是中间发生一些周期性的停顿

并发流

当两个进程运行的时间有交集时，就称这两个进程并发运行
当两个进程并发地运行在不同的处理器1核或者计算机上时，就称这两个进程并行运行
并发和并行最终都达到了多任务的结果

私有地址空间

操作系统通过为每个进程分配虚拟地址空间，使得宏观上就像每个进程占用整个系统地址空间

用户模式和内核模式

用户模式限制了应用可以执行的指令和访问的地址空间
在控制寄存器中，存在一位模式位，当这一位被设置时，进程就处于内核模式，可以执行任何指令集中的指令，访问内存中的任意空间
反之，进程处于用户模式，必须通过异常在异常处理程序中处于内核模式进行操作，然后再回到用户模式中
在linux中，/proc和/sys中存放了内核的信息，大部分只读，小部分可写

上下文切换

内核为每个进程都维护了一个上下文，当需要切换该进程执行时，恢复上下文并控制传递给这个进程即可
在进程执行时，内核中的一段称为调度器的代码进行调度的决策，即决定是否对某个正在执行的进程进行抢占，转而执行其他被挂起的进程
例如，当一个进程需要进行磁盘写的时候，调度器可以先上下文切换执行其他进程，当直接内存访问完成后再转而执行该进程
中断也可能引起上下文切换，如系统都能周期性地发出中断信号，让内核判定当前进程已经进行了较长时间，应该进行上下文切换

进程控制

下文介绍Linux下C程序中的进程控制方法

获取进程id

pid_t getpid();
pid_t getppid();

在Linux中，pid_t 被实现为 int。getpid返回当前进程的pid，getppid返回父进程的pid

创建和终止进程

void exit(int status);

exit函数直接终止当前进程，并将退出状态设置为status

pid_t fork();

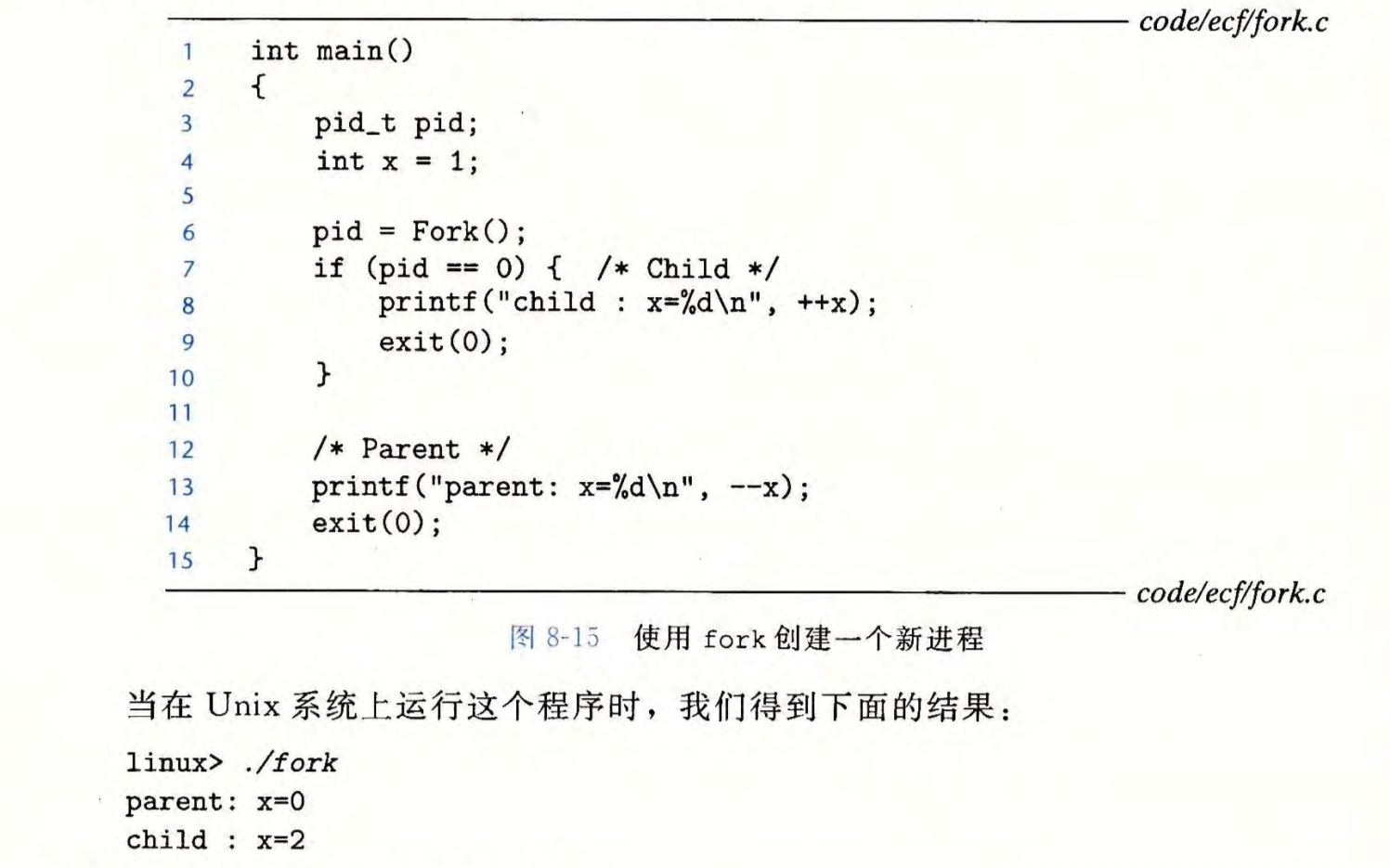

fork创建一个子进程，该子进程被创建时几乎是父进程的一份拷贝，享有私有地址空间，与父进程并发地运行。当前进程为父进程的时候，返回值为创建的子进程的pid；当前进程为新的子进程的时候，返回值为0；由此可以判断当前执行的是子进程还是父进程。子进程与父进程交替执行的顺序未知，由调度器决定

同时在shell中，也可以为了对一行命令行求值创建进程，该进程被称为任务，shell为每个任务创建一个新的进程组
通过| (pipe) 将多个进程连接起来，如linux> ls | sort

子进程的回收

当一个进程终止时，其相关的部分状态会仍然保持在内核中，直到被回收。一个终止但未被回收的进程称为僵尸进程(zombie)
父进程可以对终止的子进程进行回收。当一个父进程终止，但是其子进程还没有被回收时，系统会安排pid为1的所有进程的祖先 init进程去回收它们，避免了对于系统资源的占用

pid_t waitpid(pid_t pid, int *statusp, int options);

该函数默认行为是将当前进程挂起，直到指定的子进程终止，然后将子进程回收，最后返回被回收的子进程的pid
若发生错误，则返回-1。错误原因为没有该子进程时，errno被设置为ECHILD；原因为该函数被信号中断时，设置为EINTR

其中，pid表明了需要等待回收的子进程id，若id=-1则为当前进程的全部子进程，否则为pid为该参数的子进程

options能指定该函数的行为，0为默认行为，可以通过以下定义的常量设置其行为

1. WNOHANG：当前进程不会被挂起，即只会检查pid是否终止，终止则返回pid，否则返回0
2. WUNTRACE：挂起当前进程，采取上文提到的默认行为，同时检查pid是否终止或挂起
3. WCONTINUED：挂起当前进程，采取上文提到的默认行为，同时检查pid是否终止或从挂起变为执行
   以上的选项可以进行或运算(如(WNOHANG | WUNTRACE))，函数行为是两种行为逻辑上的或

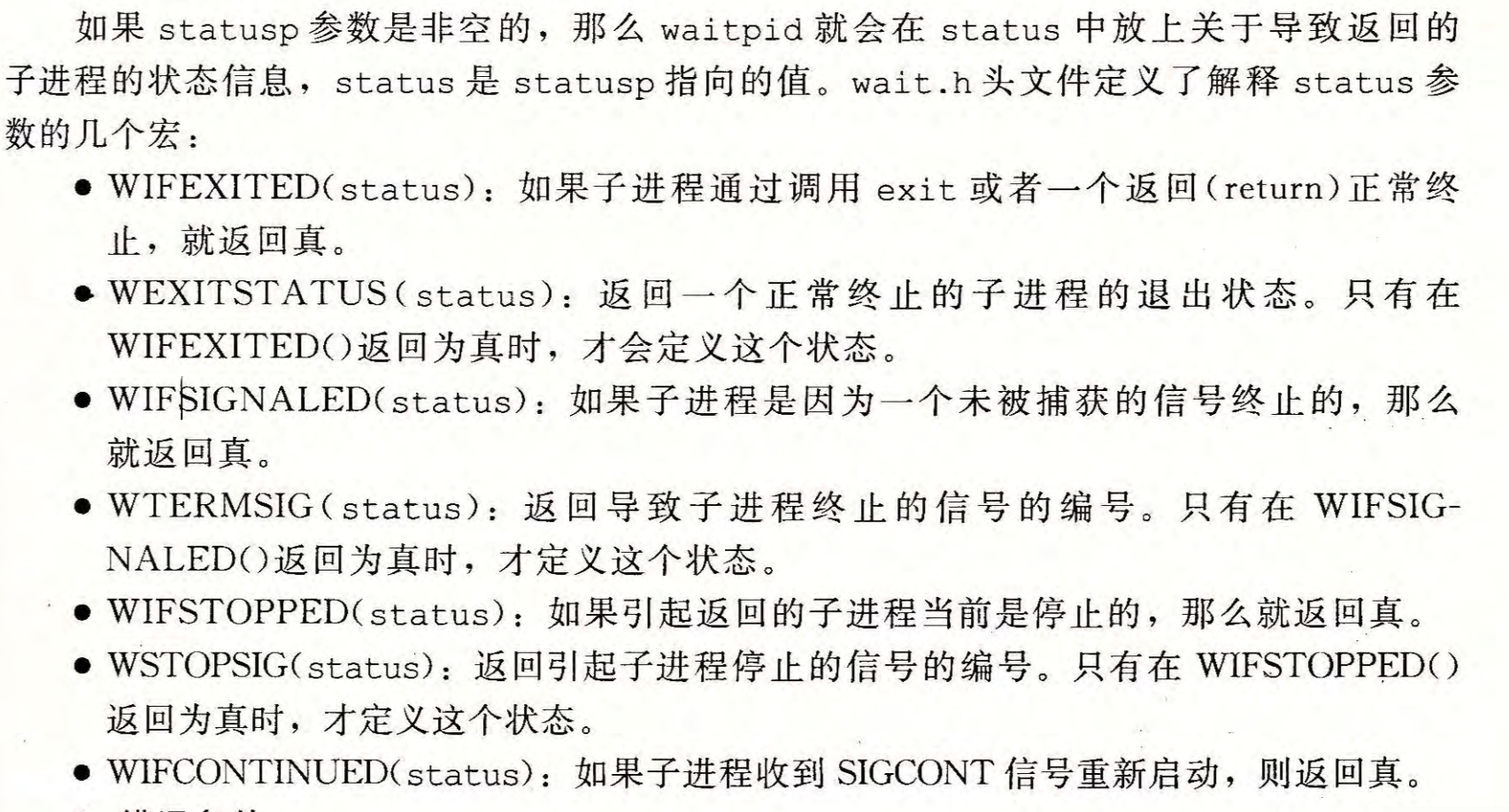

在该函数调用完毕后，statusp指向的值会被改为导致子进程返回的信息，可以通过以下几个宏进行查看

也可以使用wait(int *statusp)函数，该函数等价于waitpid(-1, int *statusp, 0)

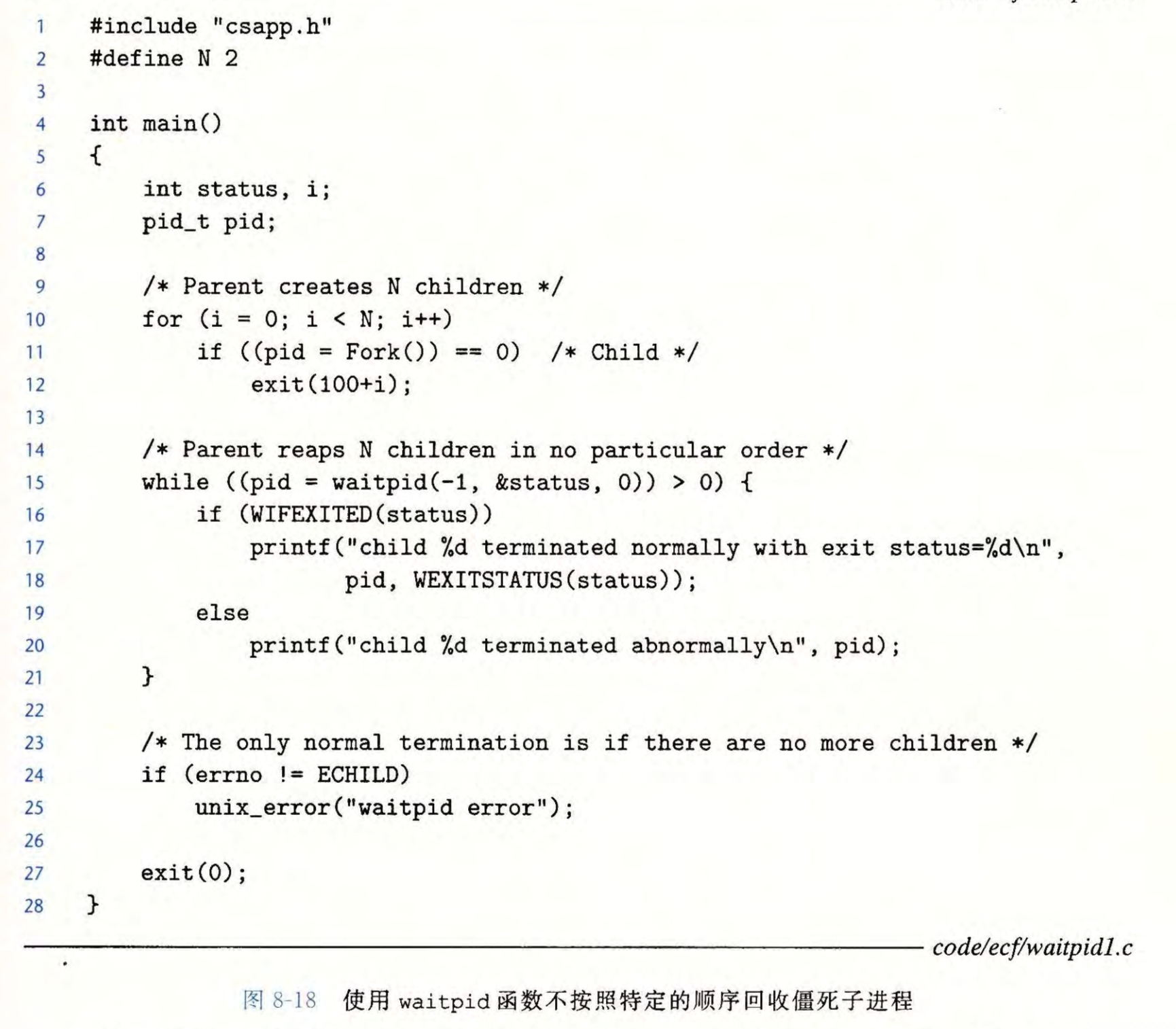

以下是waitpid的一个例子

父进程和子进程执行顺序未知，子进程可能尚未执行完exit函数，需要重复将父进程挂起等待然后回收终止的子进程

进程的休眠

unsigned int sleep(unsigned int secs);
int pause();

sleep将当前进程挂起secs，可能被信号中断，返回值为实际挂起时间与secs的差
pause会将当前进程一直挂起，直到收到一个信号

加载并运行程序

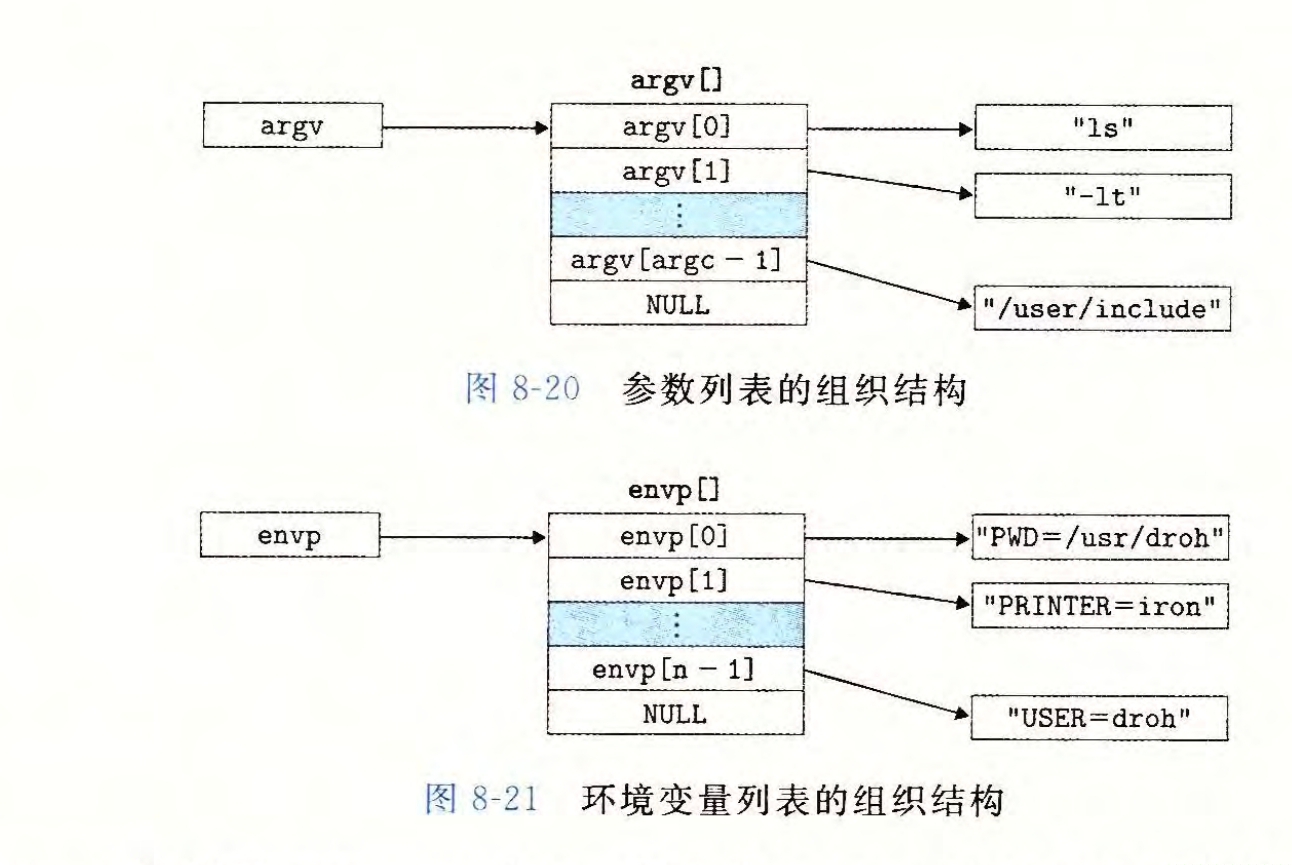

int execve(const char *filename, const char *argv[], const char *envp[])

该函数直接在当前进程中执行可执行文件filename，参数为argv，环境变量为envp，此后除非找不到filename才返回-1，否则不会返回

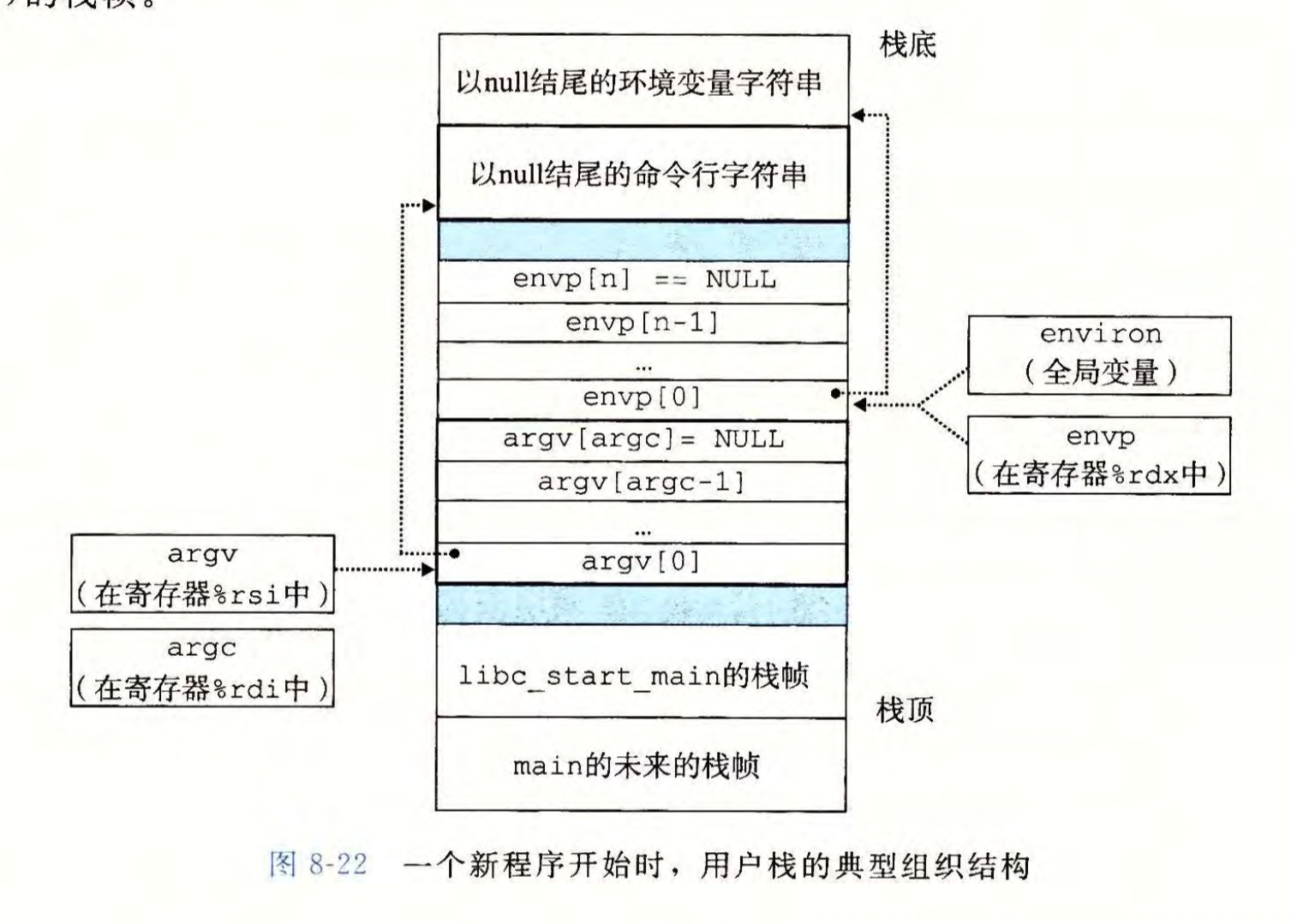

execve调用启动代码，将控制和相关参数传递给filename的main函数

linux下，C提供了getenv，setenv，unsetenv等函数对当前进程的环境变量进行修改

通过fork+execve，我们得以在创建的子进程中运行一个程序

信号

异常是处理器层面的，而信号可以理解为程序层面的异常。信号提供了一种机制，内核通知用户进程发生了异常，进程做出相应的反应
例如：shell 中 Ctrl+C使内核发送SIGKILL信号将进程终止；Ctrl+Z使内核发送SIGKILL信号将进程挂起

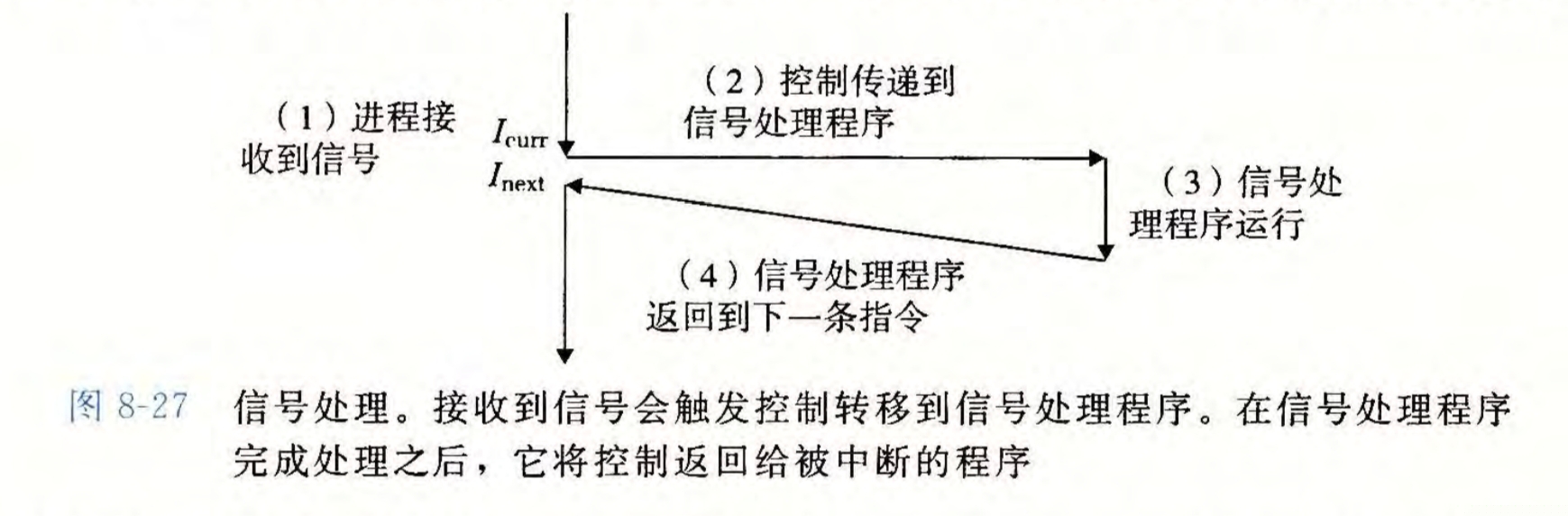

信号处理的流程

当一个系统事件发生时，内核会将对应的信号发送给相应的进程，该进程以某种方式对信号做出回应，称为接收了该信号

每个进程都有两个内核维护的信号集：pending未决信号集 和 blocked 阻塞信号集

当一个信号产生时：

1. 首先检查该信号在blocked集中的对应位：

   • 如果为1（被阻塞）：将pending集中对应位设为1，信号暂时不会被递送
   • 如果为0（未被阻塞）：立即尝试递送信号

2. 接收信号时：

   • 如果进程正在执行相同信号的处理程序，则将pending位设为1，等待当前处理完成
   • 否则，调用信号处理程序

3. 信号处理完成后：

   • 内核检查pending集，如果有被阻塞的信号变为未阻塞，则接收它们
   • 接收完成后，清除相应的pending位（设为0）

由于pending集采用位图实现，短时间内多次产生的相同信号：

• 在pending集中只会记录一次（位图只能为0或1）
• 即使产生了多次，也只会被接收一次
  这就是"标准信号不排队"的现象（注意：实时信号是排队的）

发送信号

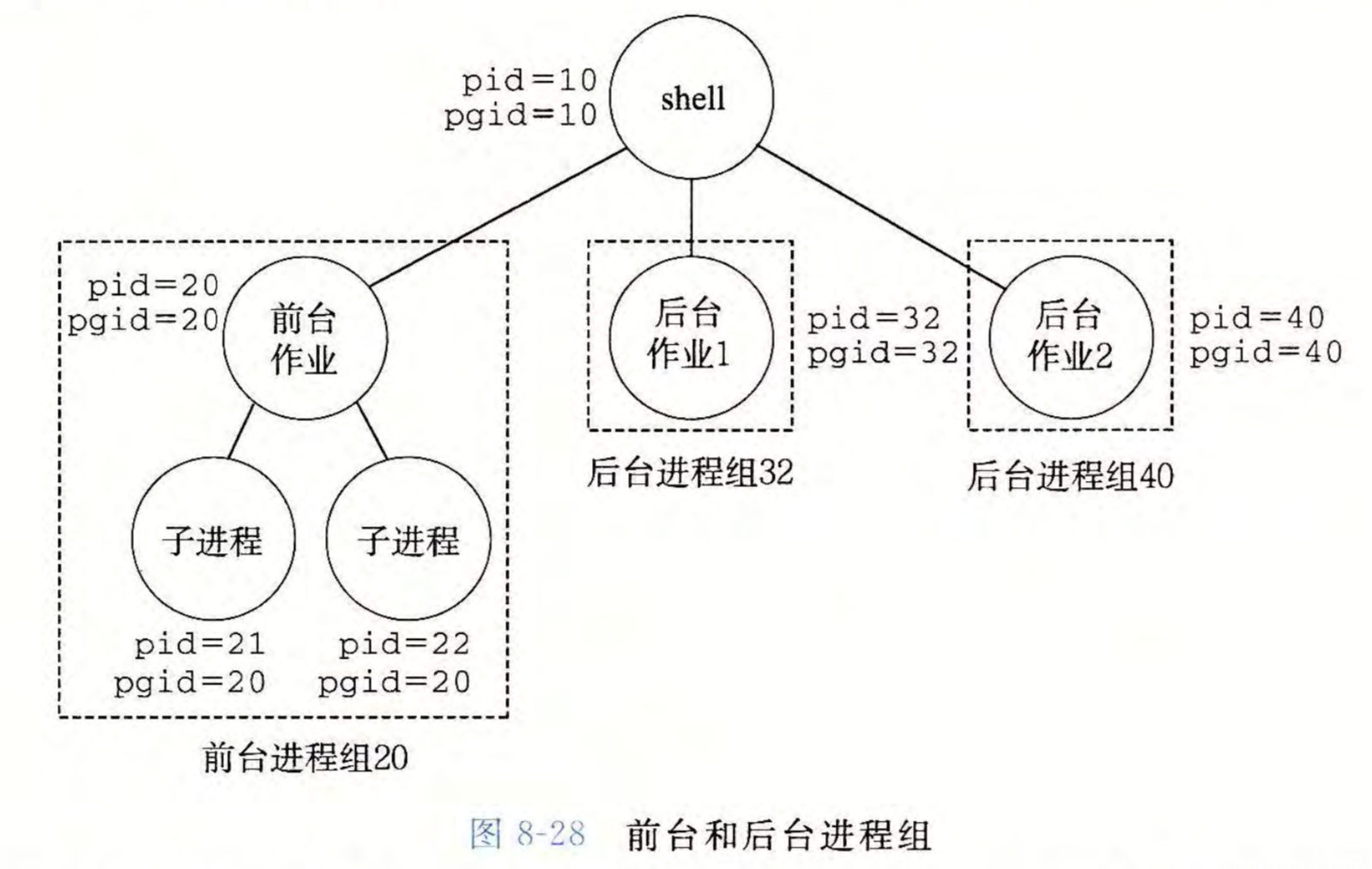

进程组

通过将每个进程都分配到某个进程组，得以实现对大量进程发送同一信号

pid_t getpgrp();
int setpgid(pid_t pid, pid_t pgid);

getpgrp 返回当前进程所在进程组编号；setgpid将pid进程所属的组设置为pgid，成功返回0，错误返回-1，pid为0时是当前进程，pgid为0时表示分配到以当前进程pid为组pgid的进程组

信号的发送

在shell中，可以使用linux>/bin/kill -SIG PID 向PID发送SIG对应的信号，其中若PID为负数，则对应的进程为PID绝对值对应的进程组号
在C中，也可以使用kill函数

int kill(pid_t pid, int sig);

用法与/bin/kill类似，只是两个参数位置相反，并且pid=0是是向当前进程所在组的所有进程发送该信号

unsigned int alarm(unsigned int secs);

在secs秒后，内核向当前进程发送一个SIGALRM信号，新的闹钟会取代旧的闹钟，并返回旧闹钟剩余时间

接收信号

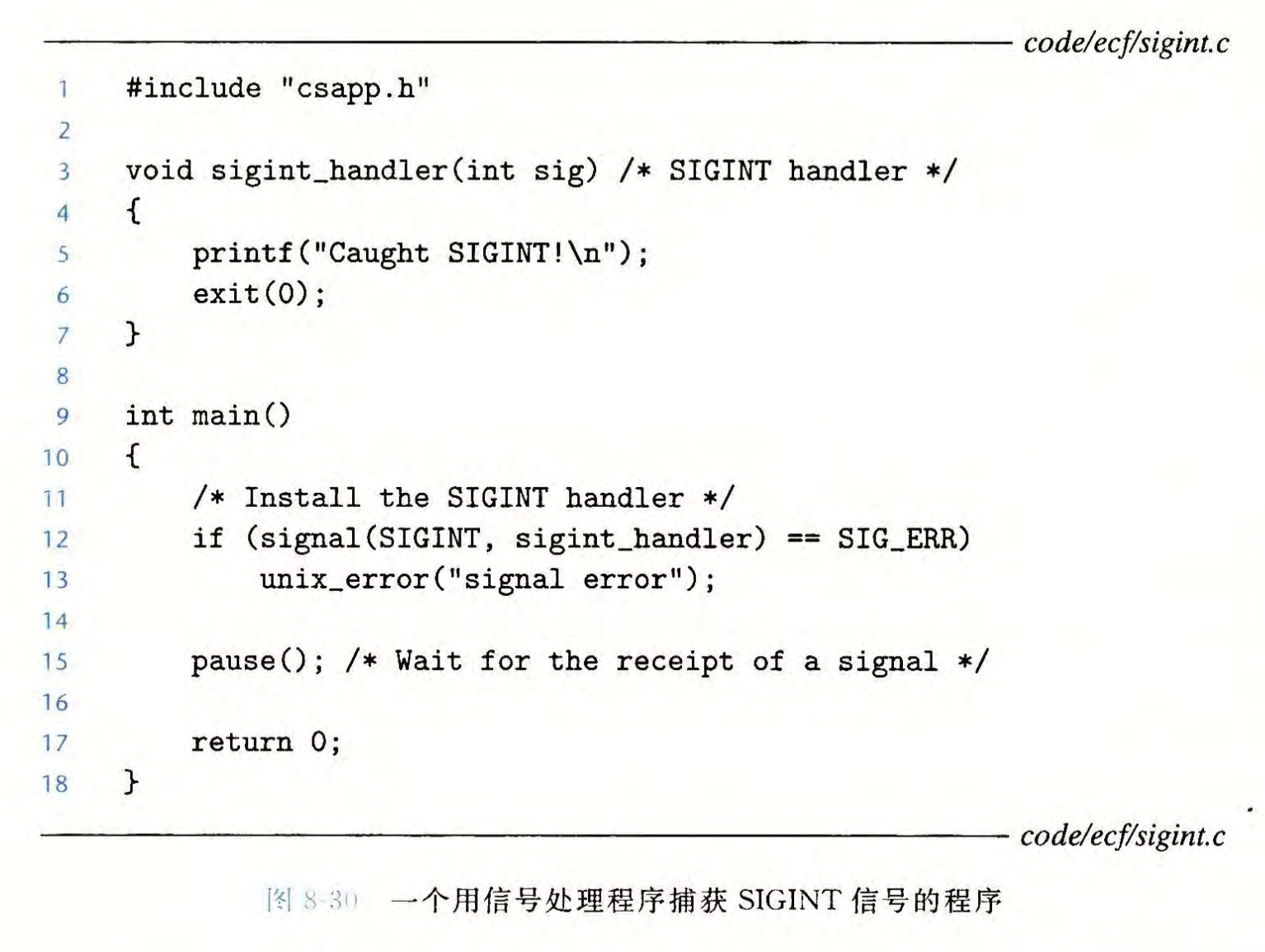

C中可以通过signal函数改变除SIGSTOP，SIGKILL以外的信号对应的信号处理程序的行为，原型如下

typedef void (*sighandler_t)(int)
sighandler_t signal(int signum, sighandler_t handler);

该函数将signum对应的信号处理程序行为改为handler函数，若成功则返回之前的行为对应的函数，否则返回SIG_ERR

handler可以取以下参数：

1. SIG_IGN 将行为设置为忽略该信号
2. SIG_DEL将行为设置为默认行为
3. 传入一个自定义的函数，将行为设置为该函数

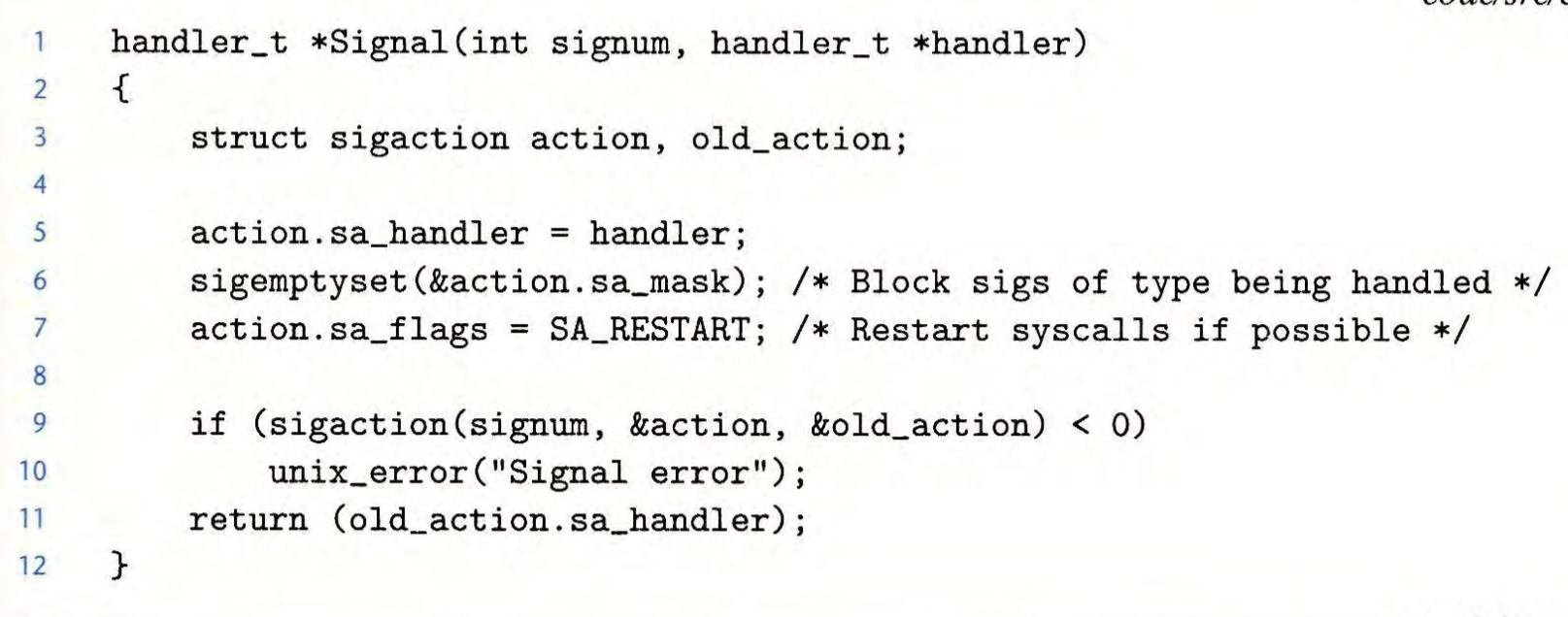

事实上，由于较老的Unix系统对信号的处理行为不同，signal函数可移植性比较差，而sigaction函数具有较好的可移植性，但是调用比较复杂。我们可以通过采用sigaction作为实现，定义与signal行为相同的函数

信号的阻塞

隐式阻塞机制：标准信号不排队，会被阻塞

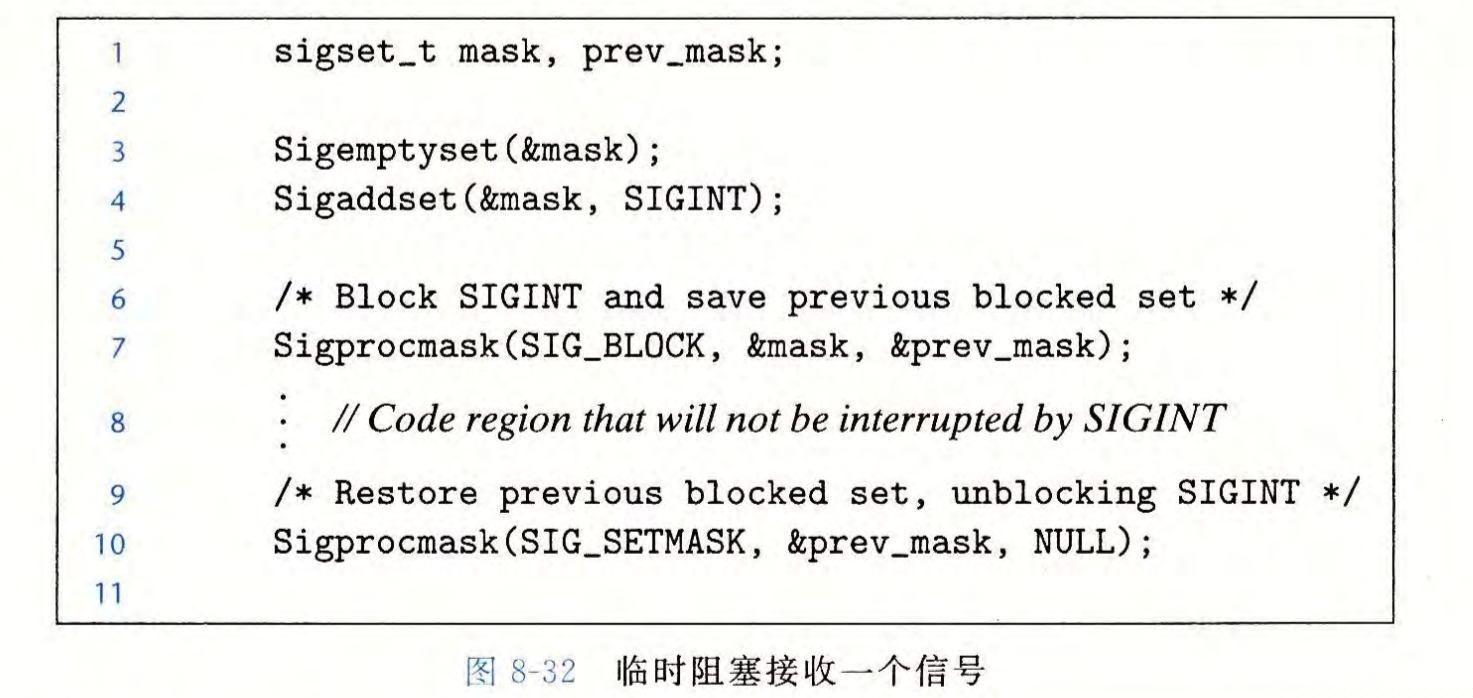

显示阻塞机制：使用 sigprocmask对blocked位进行修改

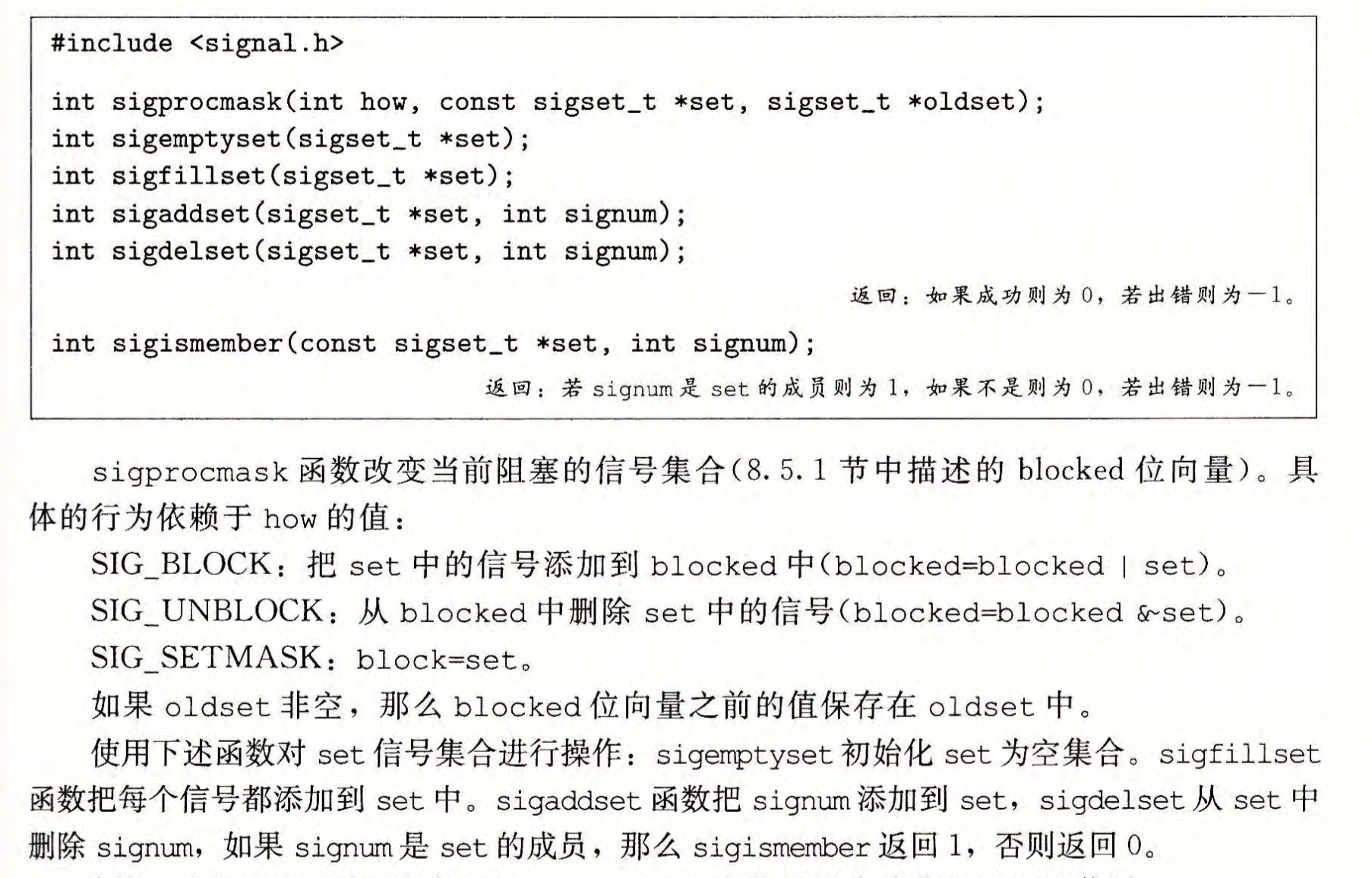

注意：对blocked的修改，需要自己定义一个sigset_t的变量，通过sigfillset等函数对其进行构造，在将该变量作为参数传入sigprocmask中，实现对blocked的修改

信号处理程序的编写原则

信号处理程序与主程序并发运行，享用同样的全局变量，在编写的时候需要保持谨慎，遵守以下的保守原则

1. 信号处理程序要尽量简单，如只是设置标识符，将处理交给主函数

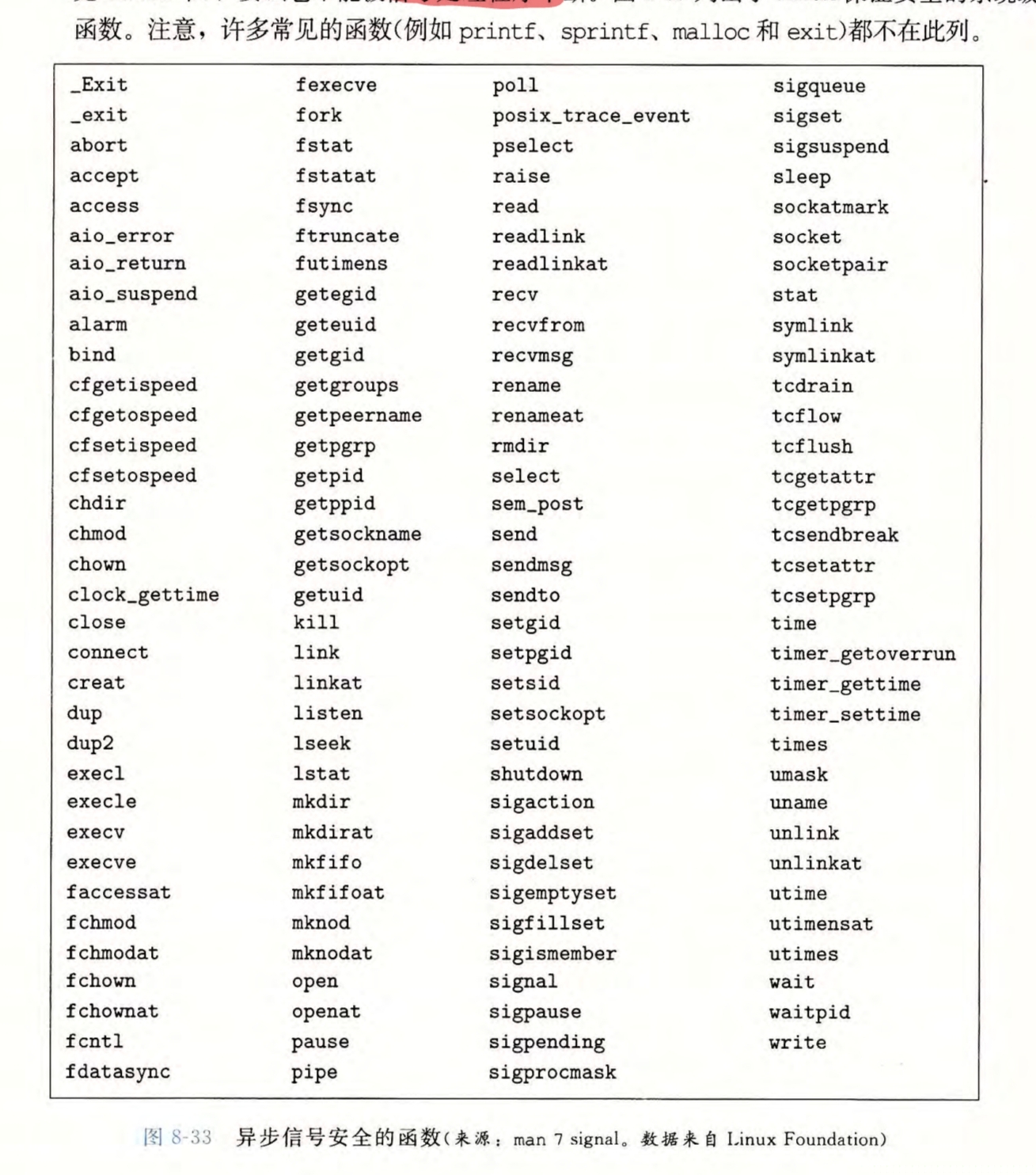

2. 采用异步信号安全的函数，这些函数不会被中断，或者是可重入的

3.运行前保存，运行后恢复errno：信号处理程序可能会修改errno的值，主函数中某些函数返回值可能与该值相关
4.对于所有的信号进行阻塞，然后再恢复原阻塞状态
5.使用sig_atomic_t和volatile定义全局变量，volatile告诉编译器该变量不稳定，不要放入寄存器中，而是直接内存访问，避免因为编译器过高的优化导致对该变量的行为改变；sig_atomic_t保证了该变量读写的原子性，即不会被中断
6.注意标准信号不排队机制：当内核检查到pending位为1时，可能已经接收了多个标准信号，需要对这些信号处理不止一次

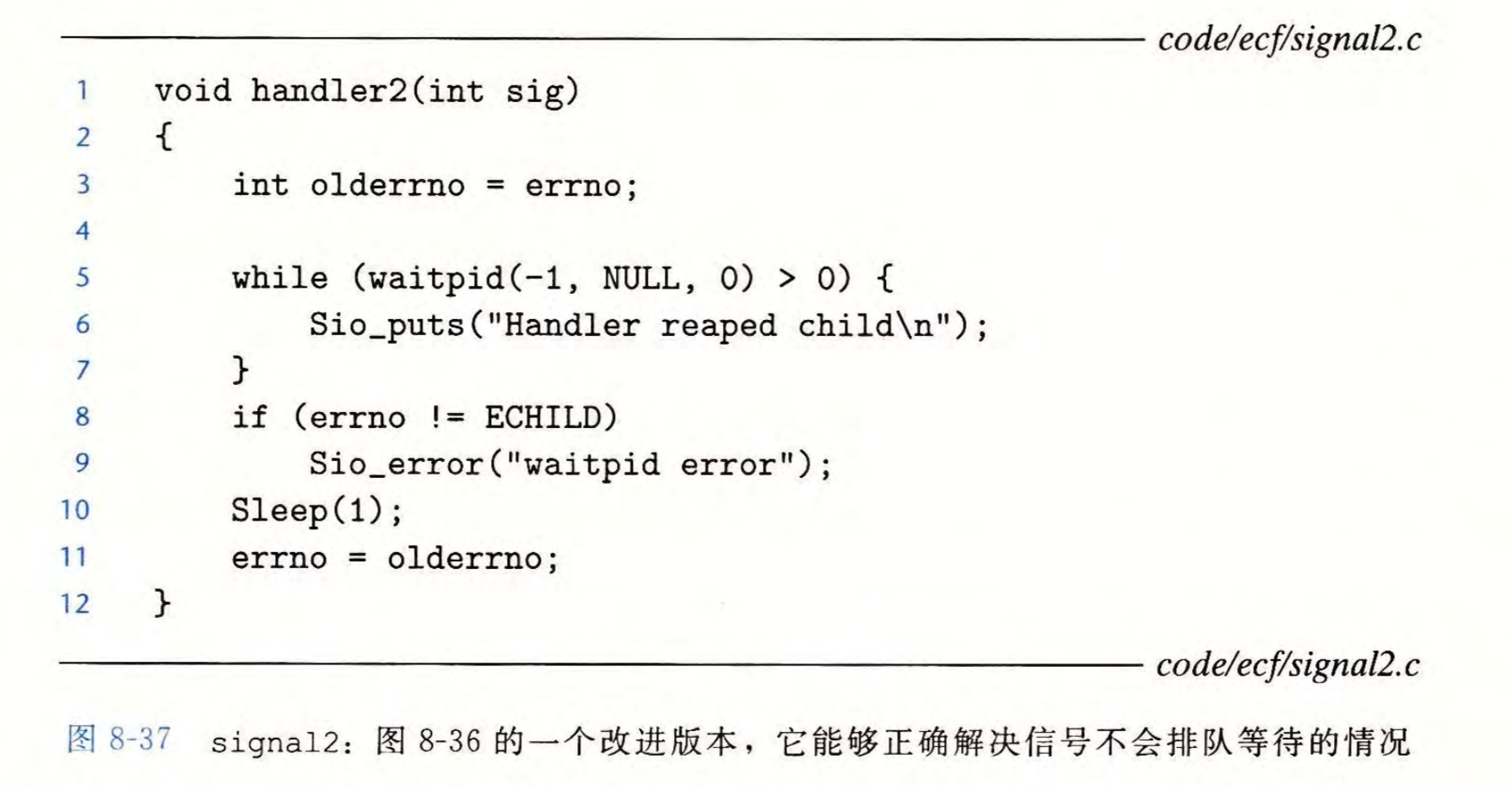

例如以下的对SIGCHILD子进程终止的信号处理程序就使用while对信号进行多次处理，防止了僵尸进程

7.进行流同步：由于信号处理程序和主函数并发运行，当两者之间存在依赖关系时，如主函数先执行add操作，信号处理程序执行del操作，如果信号处理程序先执行，就可能出错，我们称之为发生了竞争。我们可以通过将对应的信号阻塞，当主函数执行完毕后，再取消阻塞，就保证了流同步

显示地等待信号

在shell执行前台任务时，会一直等待直到该任务结束，即传入SIGCHILD信号。我们假设信号处理函数会将pid设置为wait函数的返回值，可以写出以下代码

while (!pid) {

}
do something...

但是这段代码的缺陷是它大量执行了循环的判断，而不是子进程，这导致了处理器资源的浪费，考虑如下的代码

while (!pid) {
	pause();
}
do something...

看起来这段代码将当前进程挂起，直到收到了SIGCHILD信号。但是如果SIGCHILD信号在if和pause之间发生，就永远不会接收到信号，导致一直被挂起，所以我们需要让该操作具有原子性，不会被中断。可以使用sigsuspend函数

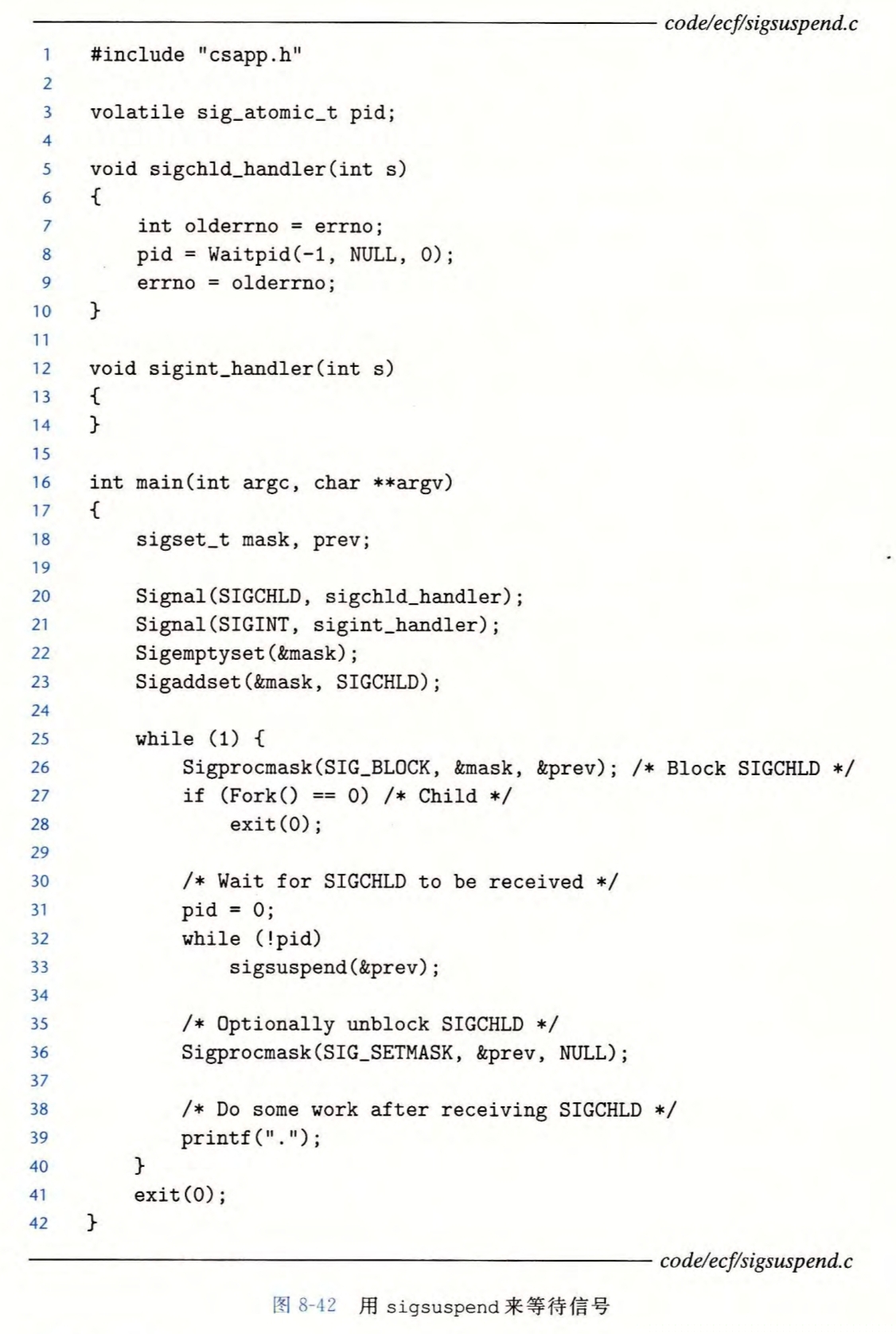

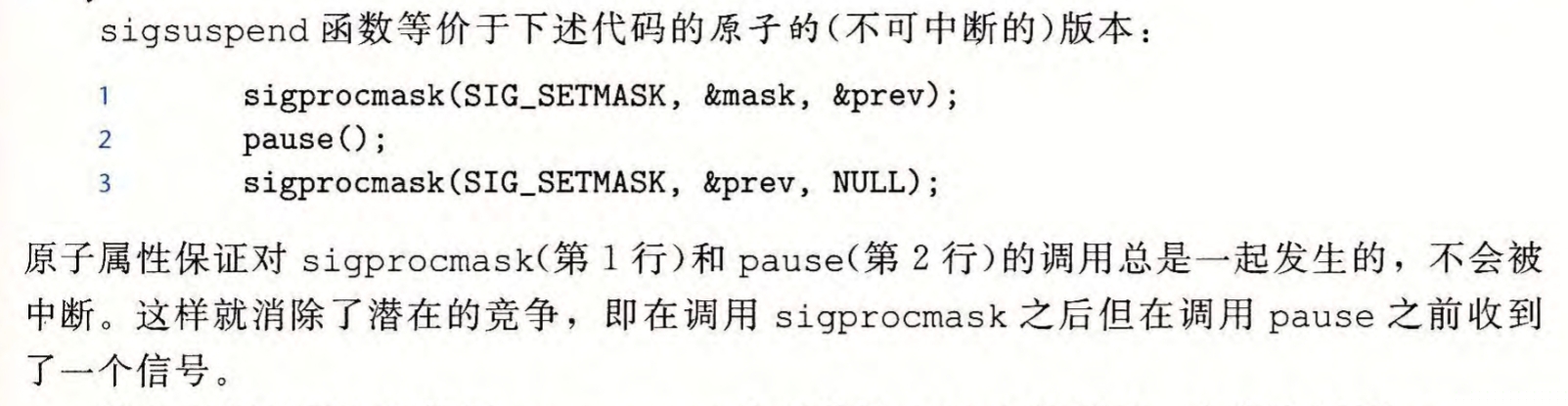

int sigsuspend(const sigset_t *mask);

该函数暂时地将blocked设置为mask，并执行pause，结束后恢复原来的blocked，且该函数具有原子性

非本地跳转

C提供了一种用户级的异常控制流方式，称为非本地跳转，可以直接从一个正在执行的函数转移到另一个函数，使用setjmp，longjmp实现

#include <setjmp.h>

int setjmp(jmp_buf env);
int longjmp(jmp_buf env, int retval);

通过setjmp，将当前的调用环境放入env中并且返回0；调用longjmp，将控制转移到env被setjmp，调用环境也设置为与env中的相同，并使得转移位置的setjmp返回值为retval

注意setjmp不会保存pending和blocked

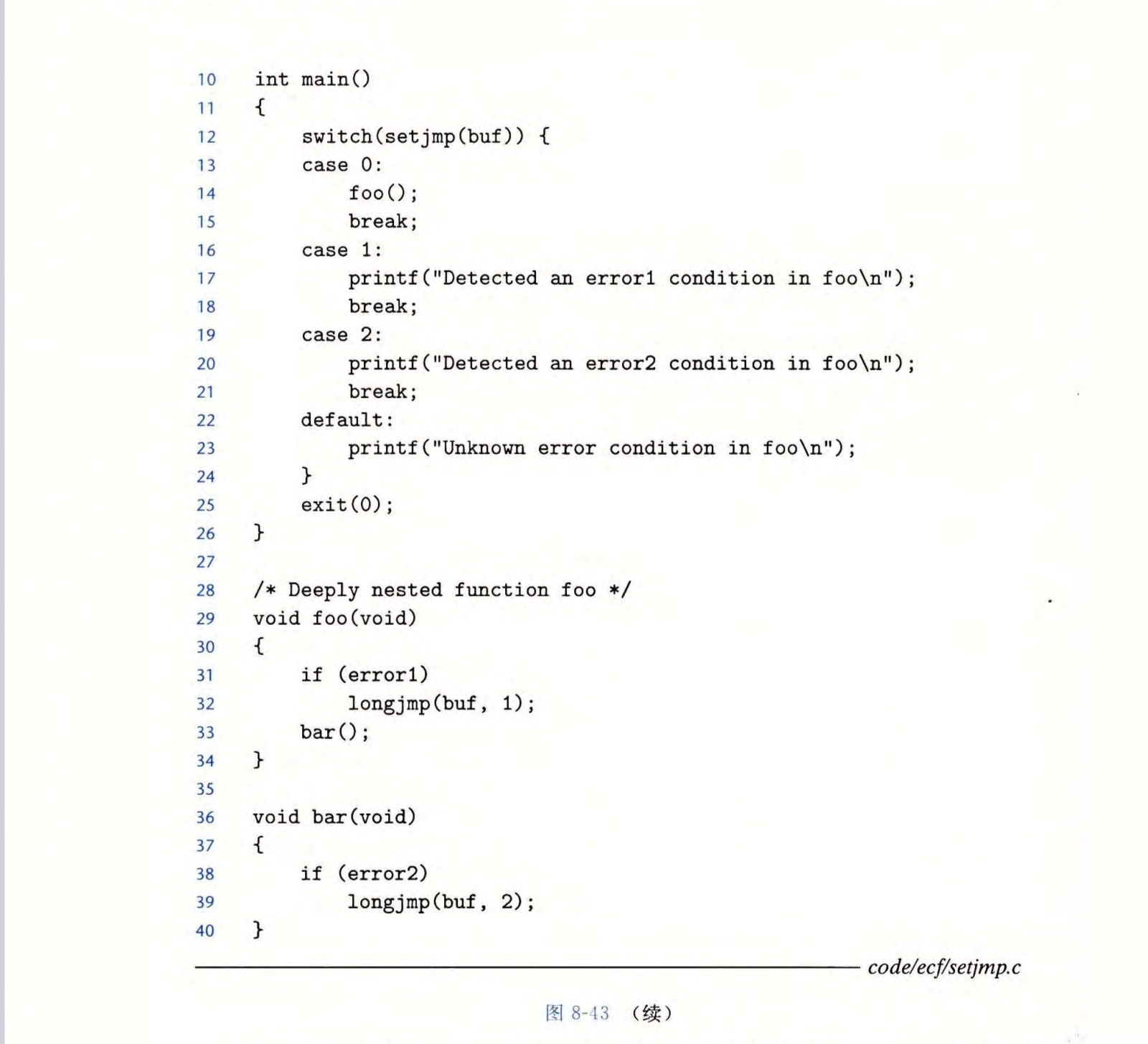

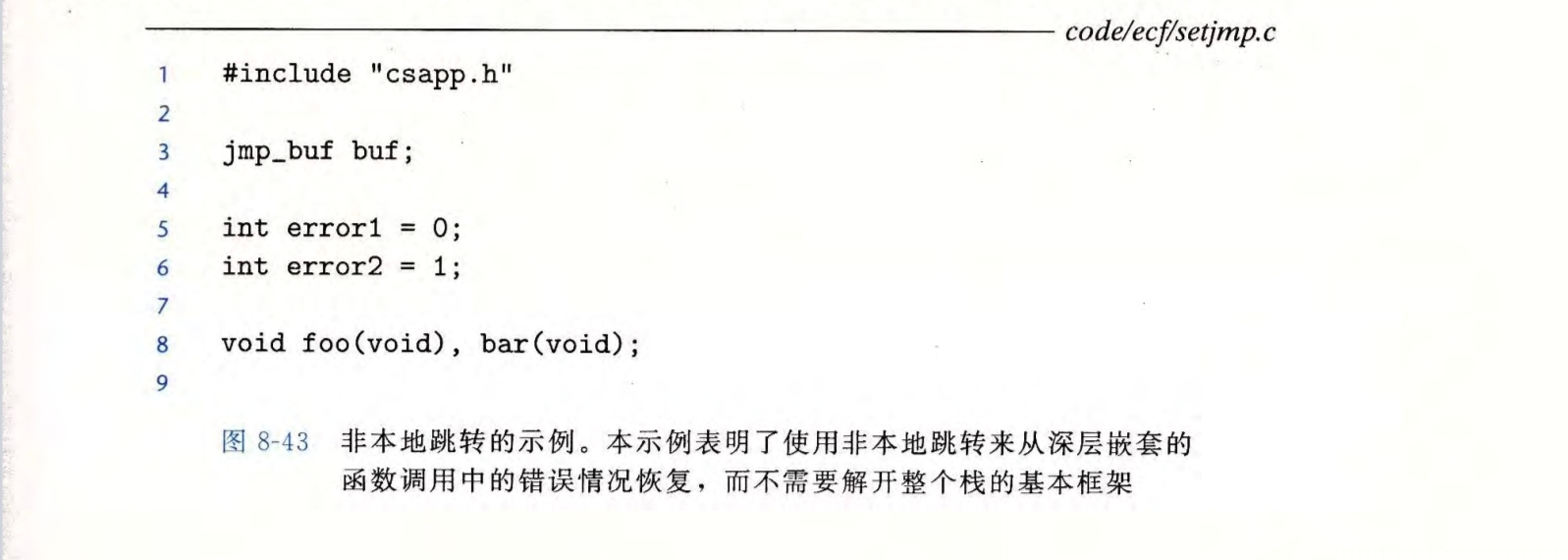

通过非本地跳转，我们得以实现嵌套函数的退出

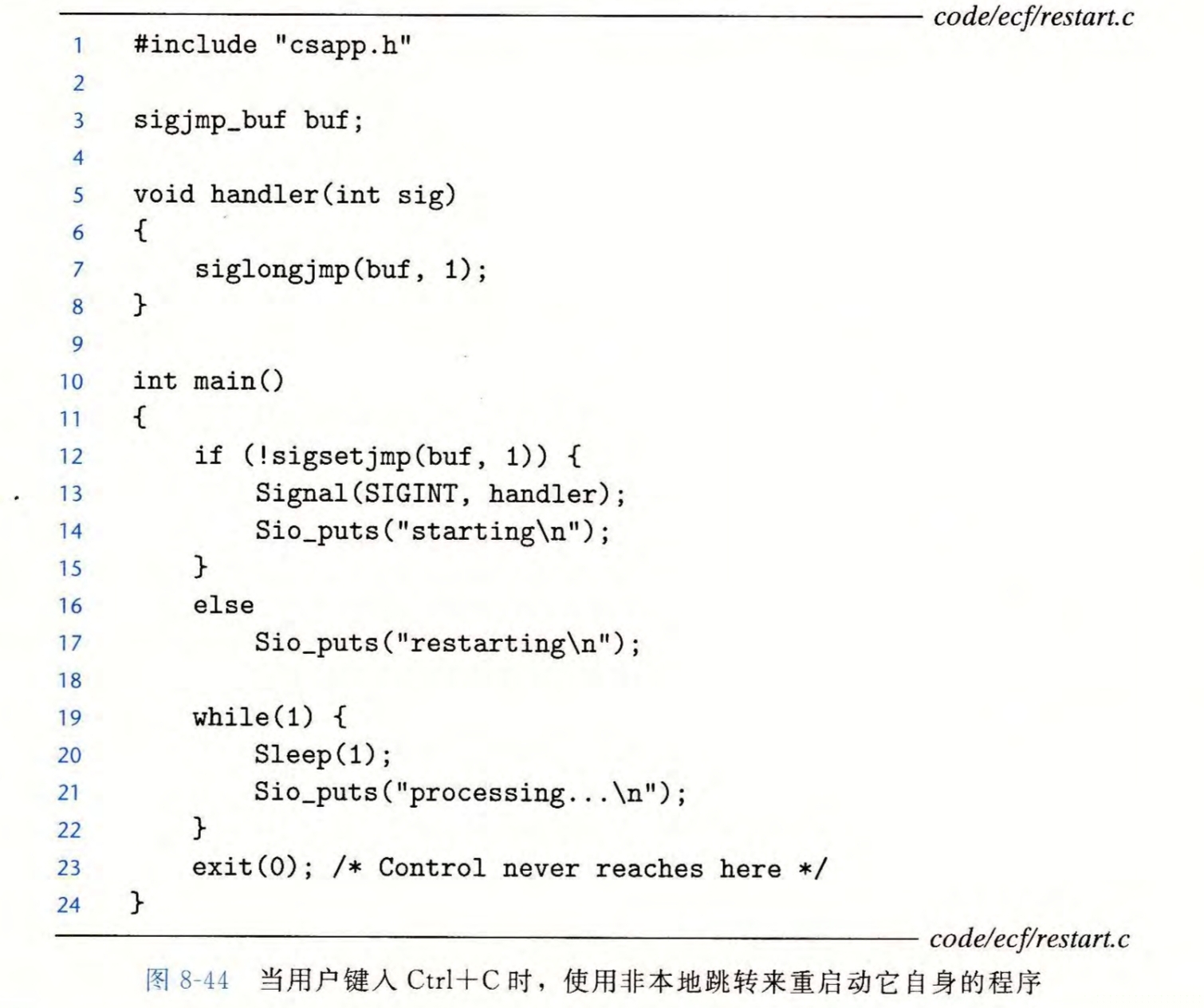

通过sigsetjmp，我们得以保存pending和blocked位，使得跳转后这两个位向量等于设置时的位向量
