5.3 类建模

类建模获得的结果是类图

什么是类图

  • 类图表达的是在软件系统中的实体类和它们之间的关系。

  • 类图表达了模型的静态结构,包括类以及类的内部结构和类之间的关系。

  • 分析阶段的类图主要是针对功能性需求的一种静态视图。

类建模的两种方式

  • 名词抽取方法
  • CRC卡片方法,Class-Responsibility-Collaboration(类-职责-协作)
    • 需要较多的领域知识
    • 适合对类图进行测试

名词抽取方法

1.对软件系统的业务进行言简意赅的描述

例如,以电梯为例子

电梯中的按钮和楼层中的按钮,控制了有m层的建筑的n部电梯的移动,但按钮被按下,请求在某一个特定的楼层停留,按钮将亮,当该请求被满足时,按钮将熄灭,当一部电梯没有请求时,它将停留在当前的楼层,电梯门是关闭的。

2.从描述中抽取名词作为实体类

这些名词可能会成为候选类

名词抽取

从上面的描述中,抽取出了这几个名词:按钮(button),电梯(elevator),楼层(floor),移动(移动),建筑(building),灯亮(illumination),门(door)。

进一步分析,移动,灯亮都是抽象名词,它们不可能成为实体类,但是很有可能会成为其他实体类的属性。

楼层,建筑,门不在电梯范围之内,所以也被排除了。

剩下两个候选类,电梯和按钮

image-20210501102217404

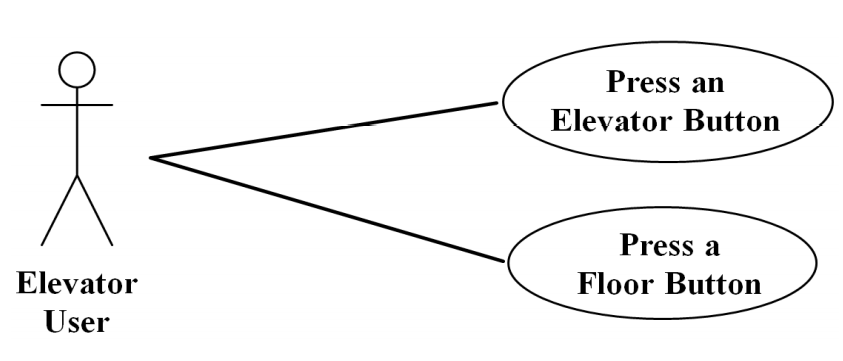

在用例图中,抽取出两个名词,电梯按钮和楼层按钮。加在一起获得了四个候选类:电梯、按钮、电梯按钮和楼层按钮。

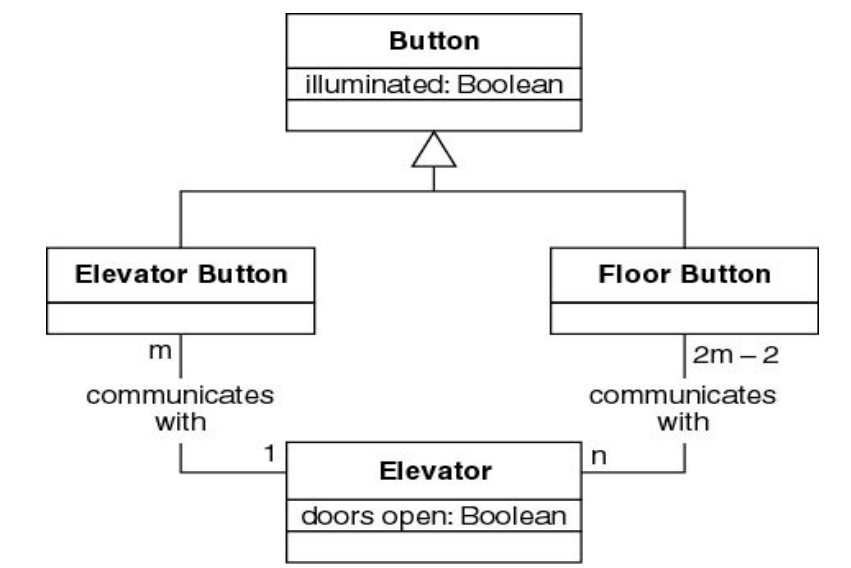

这样子就获得了第一个版本的类图。

image-20210501102506379

按钮类有一个属性illuminated,它是布尔值,它有两个子类,电梯按钮和楼层按钮,还有一个类:电梯。

一部电梯中有m个电梯按钮,n部电梯在楼层中有2m-2个楼层按钮

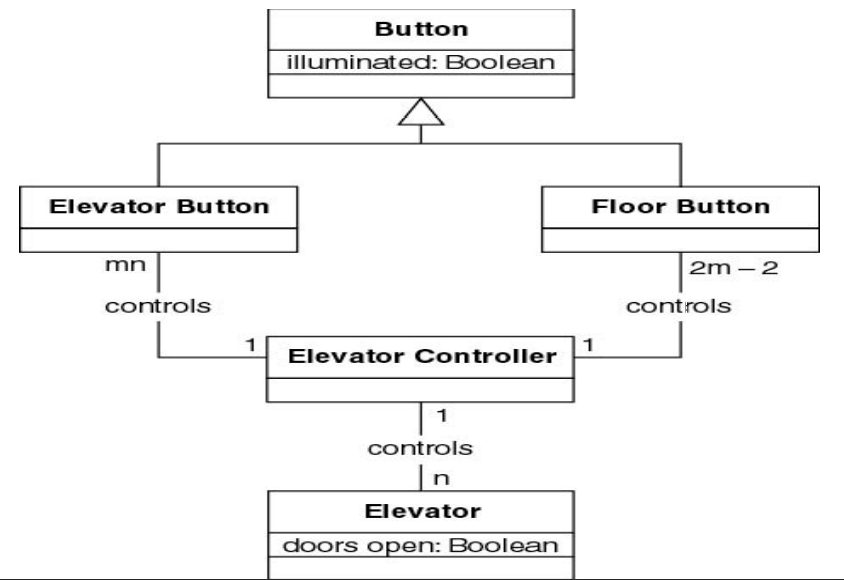

经过分析,我们发现电梯并不会直接与按钮进行通信,所以还需要一个类:电梯控制类(Elevator Controller)。

image-20210501103218340

按钮和电梯都是和电梯控制器进行通信,也就是说,电梯控制器将控制mn个电梯按钮和2m-2个楼层按钮。

案例二

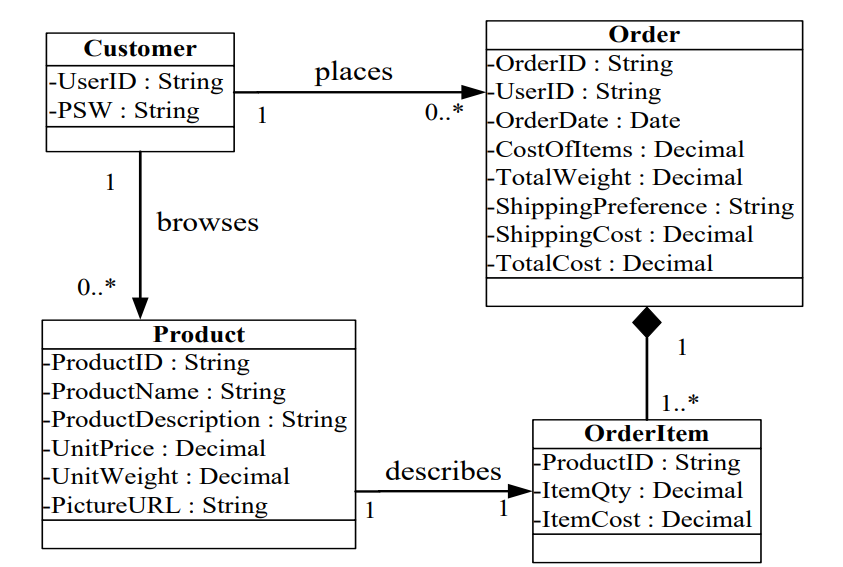

对网上商店进行分析,会得到以下这个类图

image-20210501103509796

Customer顾客,Order订单,Product产品,OrderItem订单的子项

顾客是参与者,但是顾客需要注册,所以顾客有用户名属性和密码属性,顾客是个实体类,顾客需要下订单,所以订单也是一个重要的实体类,订单类有订单号、用户名、订单日期、总价、货物总重量、运输方式、运输费用、总花费等等属性。

顾客和订单是places关系,一个顾客可以下 零到多个订单,一个订单还要包括一到多个订单子项,订单子项有产品号、产品属性和产品花费等属性。

顾客和产品是浏览的关系,产品类有 产品号、产品名、产品描述、单价、单个重量和图片介绍地址等属性。
