B-Tree 和B+Tree

• 物理层级‌：扇区 → 磁道 → 柱面（多盘面共享）
• ‌逻辑层级‌：扇区 → 块（操作系统管理） → 页（内存管理）
• ‌独立概念‌：页仅涉及内存，与磁盘结构无直接关联。

扇区是磁盘最小的物理存储单位，通常每个扇区大小为512字节。数据读写操作以扇区为单位进行，是磁盘性能的关键影响因素

磁盘块是操作系统层面定义的逻辑存储单位，通常为扇区的整数倍（如1KB、2KB等）。操作系统通过块进行数据管理，以提高读写效率。

页是内存管理的最小单位（通常4KB）

B-Tree

B-Tree是为磁盘等外存储设备设计的一种平衡查找树。系统从磁盘读取数据到内存时是以磁盘块（block）为基本单位的，位于同一个磁盘块中的数据会被一次性读取出来，而不是需要什么取什么。

InnoDB存储引擎中有页（Page）的概念，页是其磁盘管理的最小单位。InnoDB存储引擎中默认每个页的大小为16KB，可通过参数innodb_page_size将页的大小设置为4K、8K、16K，在MySQL中可通过如下命令查看页的大小：

mysql> show variables like 'innodb_page_size';

而系统一个磁盘块的存储空间往往没有这么大，因此InnoDB每次申请磁盘空间时都会是若干地址连续磁盘块来达到页的大小16KB。InnoDB在把磁盘数据读入到磁盘时会以页为基本单位，在查询数据时如果一个页中的每条数据都能有助于定位数据记录的位置，这将会减少磁盘I/O次数，提高查询效率。
B-Tree结构的数据可以让系统高效的找到数据所在的磁盘块。

 每个节点占用一个盘块的磁盘空间，一个节点上有两个升序排序的关键字和三个指向子树根节点的指针，指针存储的是子节点所在磁盘块的地址。两个关键词划分成的三个范围域对应三个指针指向的子树的数据的范围域。以根节点为例，关键字为17和35，P1指针指向的子树的数据范围为小于17，P2指针指向的子树的数据范围为17~35，P3指针指向的子树的数据范围为大于35。

模拟查找关键字29的过程：

1. 根据根节点找到磁盘块1，读入内存。【磁盘I/O操作第1次】
2. 比较关键字29在区间（17,35），找到磁盘块1的指针P2。
3. 根据P2指针找到磁盘块3，读入内存。【磁盘I/O操作第2次】
4. 比较关键字29在区间（26,30），找到磁盘块3的指针P2。
5. 根据P2指针找到磁盘块8，读入内存。【磁盘I/O操作第3次】
6. 在磁盘块8中的关键字列表中找到关键字29。

分析上面过程，发现需要3次磁盘I/O操作，和3次内存查找操作。由于内存中的关键字是一个有序表结构，可以利用二分法查找提高效率。而3次磁盘I/O操作是影响整个B-Tree查找效率的决定因素。B-Tree相对于AVLTree缩减了节点个数，使每次磁盘I/O取到内存的数据都发挥了作用，从而提高了查询效率。

B+Tree

B+Tree是在B-Tree基础上的一种优化，使其更适合实现外存储索引结构，InnoDB存储引擎就是用B+Tree实现其索引结构。

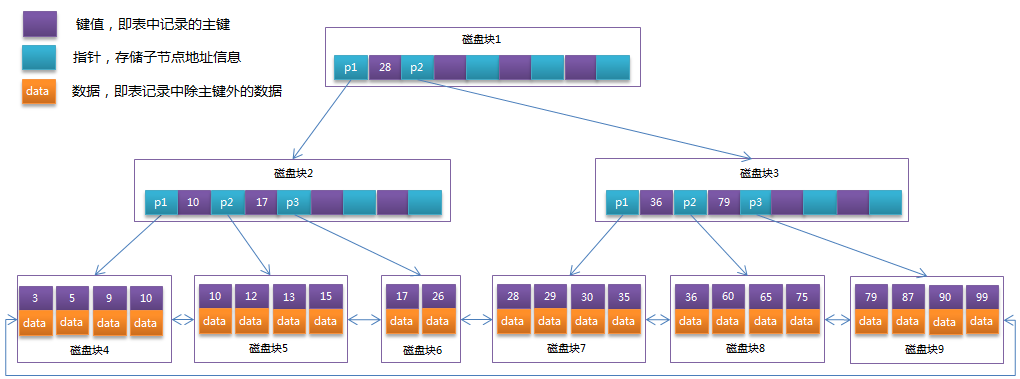

从上一节中的B-Tree结构图中可以看到每个节点中不仅包含数据的key值，还有data值。而每一个页的存储空间是有限的，如果data数据较大时将会导致每个节点（即一个页）能存储的key的数量很小，当存储的数据量很大时同样会导致B-Tree的深度较大，增大查询时的磁盘I/O次数，进而影响查询效率。在B+Tree中，所有数据记录节点都是按照键值大小顺序存放在同一层的叶子节点上，而非叶子节点上只存储key值信息，这样可以大大加大每个节点存储的key值数量，降低B+Tree的高度。

B+Tree相对于B-Tree有几点不同：

1. 非叶子节点只存储键值信息。
2. 所有叶子节点之间都有一个链指针。
3. 数据记录都存放在叶子节点中。
