实验二 结构化分析与设计

博客班级 //https://edu.cnblogs.com/campus/ahgc/AHPU-SE-19/
作业要求 //https://edu.cnblogs.com/campus/ahgc/AHPU-SE-19/homework/11540
作业目标 //掌握结构化的分析方法、测试的基本方法
学号 //3190704204

一.实验目的

（1）掌握结构化的需求分析方法；

（2）掌握分层数据流图的绘制、数据字典和加工说明的编制；

（3）掌握数据流图映射为软件结构图的方法；

（4）掌握需求说明书和设计说明。书的主要内容，学习软件需求说明书和设计说明书的编写；

（5）掌握测试的基本方法。

二.实验内容

（1）参考一个熟悉的系统，如，机票预订系统/教材订购系统/ATM自动取款机，讨论其用户需求、系统需求和业务需求；

（2）绘制系统的分层数据流图，并给出数据字典；

（3）将系统的分层数据流图映射为软件结构图，绘制软件结构图；

（4）为关键模块进行详细设计，如绘制关键模块的流程图；

（5）实现系统部分功能并测试。

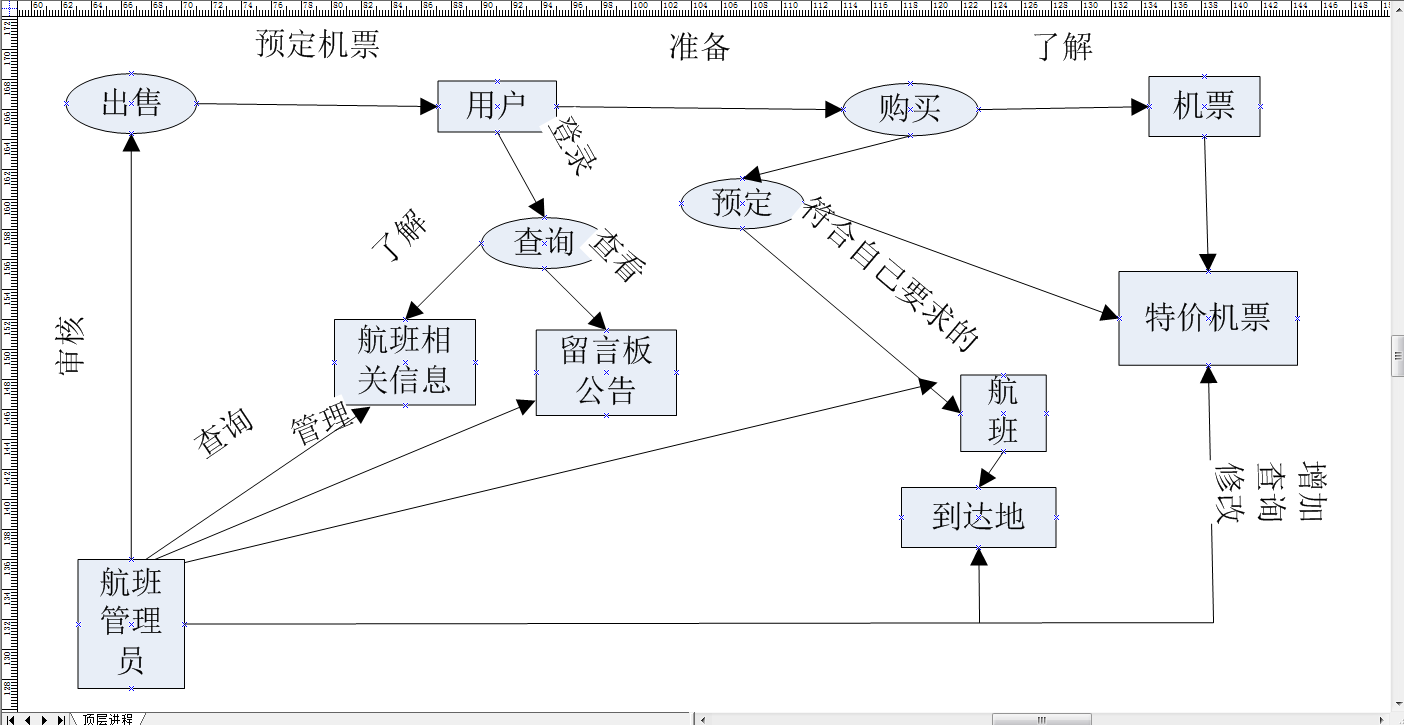

【实例1】机票预订系统

参考：

（1）携程网：https://flights.ctrip.com/international/search/domestic

（2）去哪儿：https://www.qunar.com/?ex_track=auto_4e0d874a

为了方便旅客，某航空公司拟开发一个机票预定系统。旅行社把预定机票的旅客信息（姓名、性别、工作单位、身份证号码、旅行

时间、旅行目的地等）输入该系统，系统为旅客安排航班，旅客在飞机起飞前一天凭取票通知和账单交款取票，系统核对无误即印出

机票给顾客

【实例2】教材订购系统

销售系统的工作过程为：首先由教师或学生提交购书单，经教材发行人员审核是有效购书单后，开发票、登记并返给教师或学生领

书单，教师或学生即可去书库领书。

采购系统的主要工作过程为：若是脱销教材，则登记缺书，发缺书单给书库采购人员；一旦新书入库后，即发进书单通知给教材发

行人员。

数据字典:
教材订购系统的功能可以划分为如下几个部分．
1） 系统帐户管理：主要是对系统用户进行管理，包括登陆、退出、操作记录等。
2） 订购管理：查询订购书、订购书籍、删除订购书籍、查询领书单。
3） 销售管理：处理购书单、查询进书单、修改和维护数据库中相应的表。
4） 采购管理：发缺书单、登记缺书纪录、拟订待购书信息、发进书通知单、修改和维护数据库中相应的表

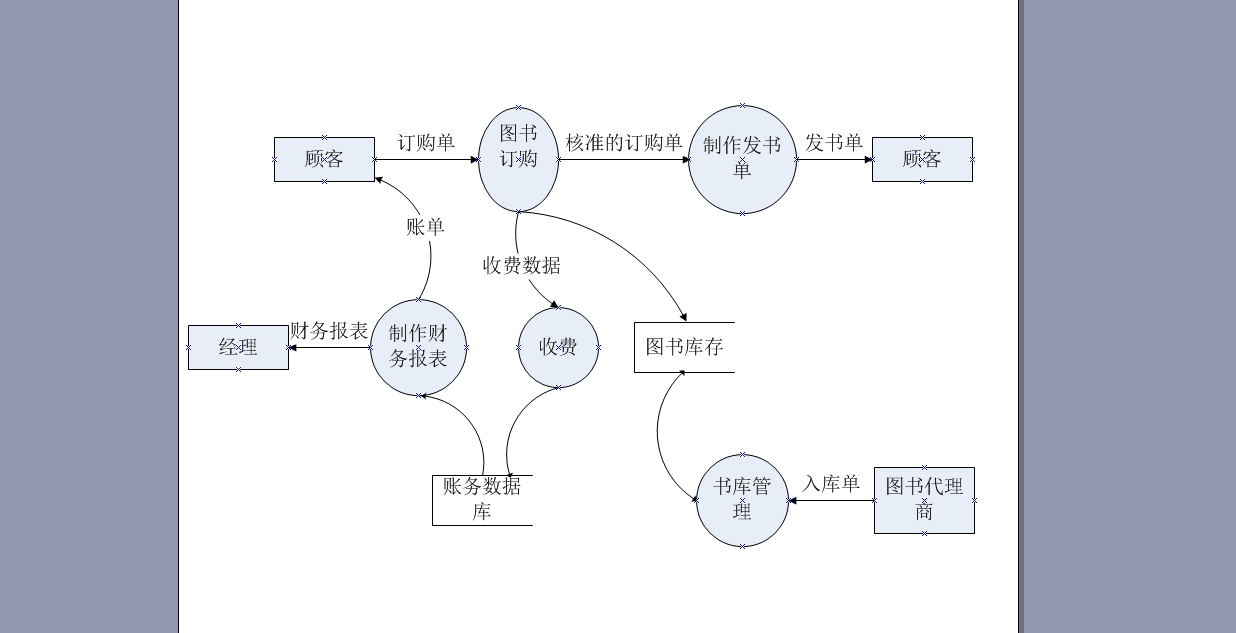

数据流图：数据流图描绘系统的逻辑模型，图中没有任何具体的物理元素，只是描绘信息在系统中流动和处理的情况。
系统的流程图：系统流程图是描绘物理系统的传统工具。它的基本思想是用图形符号以黑盒子的形式描绘系统里的每个部件（程序，文件，数据库，表格，人工过程等）。
库存表：存放库中存在得书籍数据。
出库表：存放己销售的书籍的数据。
进库表：存放入库书籍的数据。
购书表：存放提交的购书信息。
缺书登记表：存放缺少的书籍的信息。
待购教材表：存放待购书籍信息。

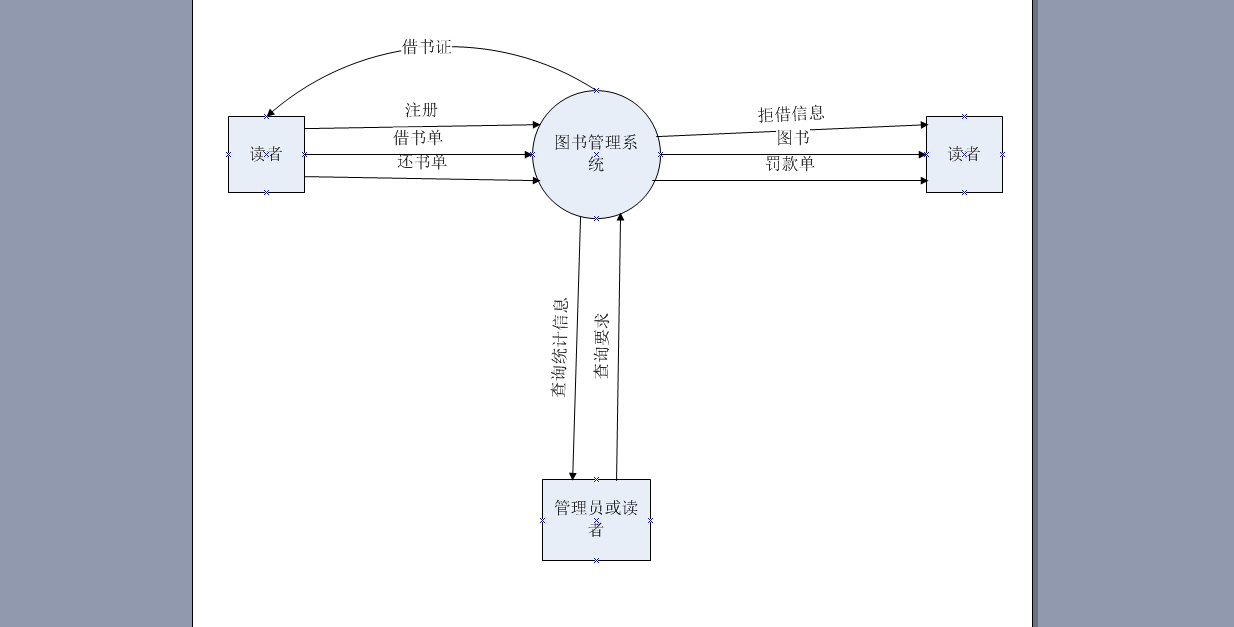

【实例3】图书管理系统

参考：http://lib.ahpu.edu.cn/

三.思考题

（1）简述需求说明书，概要设计，详细设计说明书的主要内容。
软件需求说明书是指在研究用户要求的基础上，完成可行性分析和投资效益分析以后，由软件工程师或分析员编写的说明书。它详细定义了信息流和界面，功能需求，设计要求和限制，测试准则和质量保证要求。它的作用是作为用户和软件开发人员达成的技术协议书，作为着手进行设计工作的基础和依据，系统开发完成以后，为产品的验收提供了依据。
概要设计的主要任务是把需求分析得到的系统扩展用例图转换为软件结构和数据结构。设计软件结构的具体任务是：将一个复杂系统按功能进行模块划分、建立模块的层次结构及调用关系、确定模块间的接口及人机界面等。数据结构设计包括数据特征的描述、确定数据的结构特性、以及数据库的设计。显然，概要设计建立的是目标系统的逻辑模型，与计算机无关。
详细设计说明书又可称程序设计说明书。编制目的是说明一个软件系统各个层次中的每一个程序 （每个模块或子程序）的设计考虑，如果一个软件系统比较简单，层次很少，本文件可以不单独编写，有关 内容合并入概要设计说明书。

（2）结构化分析方法与面向对象分析方法有无本质上的不同？
答:结构化系统分析方法是采用自顶向下,由外到内,逐层分解"的思想对复杂的系统进行分解化简,从而有效地控制了系统分析每一步的难度,并运用数据流图、加工说明和数据字典作为表达工具的一种系织分析技术。
而面向对象的分析方法则是通过将数据和逻辑结构抽象成为对象,运用对象属性和方法等来操作和处理业务数据和逻辑的系统分析方法
两者的区别在于:当软件项目较小、系统分析员能力足够高的时候,结构化方法能快速的找到最简洁、高效率的逻辑模型,结构化方法对复杂问题的帮助有限,而面向对象的分析方法提供了一种方便的、可持续观测和扩展系统的机制,通过信息隐藏和封装等手段屏蔽了对象内部的执行细节,控制了错误的蔓廷,对于需求变化频繁的系统,可以用面向对象软件系统的方法。

（3）对数据流图进行审查有何意义？
对数据流图进行审查对于项目的成功是绝对必要的。对数据流图进行审查是为了尽早发现数据流图中各项需求分析和设计中的缺陷，尽可能把这些缺陷在进入下一个阶段工作之前，予以纠正，从而避免后期付出更多的代价。

（4）给出一次完整的会议讨论纪要，包括议题，最终结果。
一篇会议纪包含以下内容：标题、会议概述、主要议题、会议内容和后续工作。
标题：建议格式为会议名称+纪要。比如：大客户营销项目会议纪要。
会议概述：说明会议主题，会议时间，地点，参会人员。建议用表格的形式列出。
主要议题：先概括性的说明会议的主要议题，用尽量简短的语言概括会议主题。可增加解释性语句。比如：
会议主要议题：大客户营销系统总体需求讨论。
会议内容：根据会议流程，记录与会者的主要观点以及在讨论后各方达成了什么共识，制定了什么方案等等。建议给会议内容分类、分点的记录，让读者更直观的了解会议内容。
后续工作
这部分需记录会后各方的工作，包括会议敲定事情的工作计划、时间节点、负责人、汇报人等信息；还需记录经过会议尚未结局的事情，记录后续跟进的各事项。
