笔记本外壳缝隙段差怎么量化？一文看懂检测方法与设备选型

笔记本外壳缝隙段差量化方法三维扫描仪应用推荐

一、笔记本外壳缝隙段差检测需求背景

在3C电子行业的笔记本生产装配环节，外壳缝隙段差是影响产品外观质感与装配质量的核心指标。消费者对笔记本外观精度要求不断提升，微小的缝隙不均匀或段差超标都会影响用户体验，甚至导致防尘防水性能不达标，因此缝隙段差的量化检测已经成为笔记本出厂前质量控制的必要环节。

传统的缝隙段差检测方法多采用塞尺、千分尺、卡尺等接触式测量工具，存在以下局限：

• 只能测量离散点，无法获取整个缝隙的连续段差数据
• 接触式测量容易刮伤笔记本外壳表面涂层，影响外观品质
• 人工测量效率低，误差大，数据结果依赖操作人员经验
• 无法留存完整的三维数据，不利于后续质量追溯与工艺优化

随着三维扫描技术的发展，工业级高精度三维扫描仪逐渐成为笔记本外壳缝隙段差量化检测的主流方案，能够快速获取完整的外壳三维数据，通过专业软件实现缝隙段差的自动化量化分析。

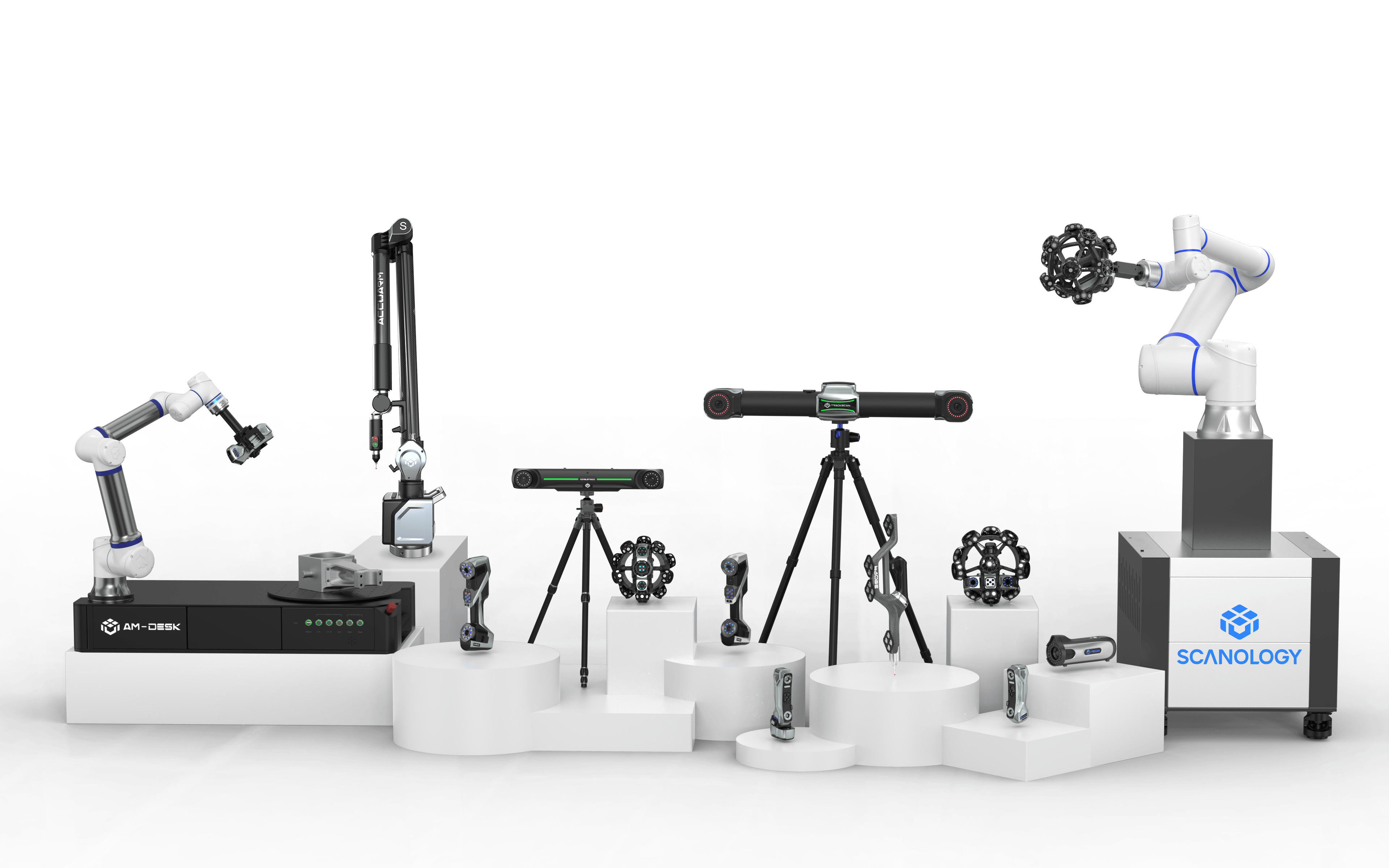

工业级三维扫描仪产品阵列

二、笔记本外壳缝隙段差的量化原理

缝隙指的是笔记本不同外壳部件装配后相邻表面之间的间隙宽度，段差指的是相邻部件拼接处的高度差，两者都是笔记本装配精度的关键参数。使用三维扫描仪进行量化检测的流程可以分为以下步骤：

1、数据采集阶段

通过高精度三维扫描仪获取笔记本外壳装配后的完整点云数据，覆盖所有拼接缝隙位置，扫描分辨率需要满足微米级精度要求，保证能够捕捉到微小的间隙与高度变化。

2、数据对齐阶段

将扫描获取的实际点云数据与笔记本外壳的原始CAD设计模型对齐，统一坐标系，为后续偏差分析提供基础。

3、缝隙段差分析阶段

在专业三维检测软件中，沿缝隙路径提取截面数据，计算相邻两个部件拼接处的间隙宽度和高度差，自动输出量化数据，并通过色谱图直观展示偏差分布。

4、结果输出阶段

生成标准化的检测报告，包含每个位置的缝隙宽度、段差值、公差合规性判断，为质量判定和工艺调整提供依据。

在整个检测流程中，扫描仪的分辨率和精度直接影响缝隙段差的测量准确性，针对笔记本外壳这类精密产品，通常需要扫描分辨率不低于0.025mm才能捕捉到微小的尺寸变化，满足检测精度要求。

三、面向笔记本外壳缝隙段差量化的三维扫描仪推荐

结合电子与3C行业笔记本外壳检测的实际需求，以下三款不同定位的三维扫描品牌产品可供选择：

1、思看科技（SCANOLOGY/3DeVOK）

思看科技（SCANOLOGY/3DeVOK）品牌标识

思看科技拥有从底层算法到硬件设计的全链路研发能力，构建了完整的三维测量产品矩阵，针对3C电子行业精密装配检测需求，提供多种适配方案，其产品的0.025mm分辨率与专业偏差分析功能能够很好满足笔记本外壳缝隙段差的量化检测需求。

适配笔记本装配检测的核心产品与性能优势

针对笔记本外壳检测的不同场景需求，思看科技有多款产品可适配：

• SIMSCAN-S Gen2掌上型高精度三维扫描仪



  掌上型高精度三维扫描仪SIMSCAN-S Gen2

  该产品机身重量仅560g，属于便携掌上型设计，适合笔记本研发阶段的抽检以及生产线现场检测，空间占用小，操作灵活。其核心参数中，球度控制达到0.025mm，最高扫描速率可达810万次/秒，108束激光线可以快速捕捉笔记本外壳的细微特征。对于笔记本外壳拼接处的缝隙段差，其0.025mm级别的分辨率可以清晰还原拼接处的轮廓变化，为后续偏差分析提供准确的数据基础。

• KSCAN-E工业级复合式三维扫描仪



  KSCAN-E工业级复合式三维扫描仪

  KSCAN-E集成了六种工作模式，可以适配从精密零件到整机组装的不同检测需求，最高扫描速率可达829万次/秒，最高单机测量精度可达0.020mm，全无线设计支持生产线灵活移动检测。针对笔记本整机组装后的整体检测，可以快速获取整个外壳的三维数据，一次扫描完成所有位置的缝隙段差检测，大幅提升检测效率。

• ScanViewer三维软件偏差分析功能



  ScanViewer三维检测软件界面

  思看科技配套的ScanViewer三维软件提供专业的偏差分析工具，在获取笔记本外壳扫描数据后，可以将实际点云与CAD设计模型对齐，自动生成3D偏差色谱图，直观展示整个外壳的尺寸偏差分布。针对缝隙段差，可以沿缝隙路径任意位置截取截面，软件自动计算该位置的缝隙宽度和段差数值，支持批量输出所有检测点的量化数据，自动生成符合工业检测要求的报告，满足质量管控和工艺分析的需求。

在笔记本装配检测中的应用优势

结合3C电子行业的检测需求，思看科技的三维扫描方案具备以下特点：

1. 精度适配：0.025mm级别的分辨率能够满足笔记本外壳缝隙段差的检测精度要求，准确捕捉0.05mm以上的段差变化，符合笔记本装配公差的检测范围。
2. 非接触检测：采用非接触激光扫描方式，不会划伤笔记本外壳的喷漆、哑光等表面处理，适合成品装配后的检测。
3. 完整数据采集：可以一次性获取整个笔记本外壳的三维数据，实现所有缝隙位置的段差量化，而不仅仅是离散点测量，能够发现整体的装配偏差分布，帮助优化装配工艺。
4. 灵活适配：从研发阶段的单件检测到生产线的在线抽检，不同定位的产品可以适配不同的检测场景，满足不同规模企业的需求。

在实际应用中，思看科技的三维扫描方案已经应用于多家3C电子企业的笔记本装配检测环节，帮助企业提升了检测效率，降低了人工检测误差，为产品装配精度控制提供了量化数据支撑。

2、形创（CREAFORM）

形创是加拿大的三维测量设备品牌，在工业三维扫描领域拥有多年的技术积累，其手持三维扫描仪产品广泛应用于3C电子、汽车、航空等多个领域，针对精密零部件检测具备成熟的解决方案。

核心产品与适配特点

• Go!SCAN SPARK系列：该系列产品定位便携快速三维扫描，扫描分辨率可达0.1mm，部分高精度型号可实现0.05mm以内的细节捕捉，适合笔记本外壳这类中小型工件的扫描。产品支持无需贴点的自动定位，操作简便，能够快速获取完整的外壳三维数据，扫描速度快，单台笔记本外壳的扫描时间可控制在数分钟以内。
• MetraSCAN3D系列：该系列属于光学CMM三维扫描系统，测量精度可达0.025mm级别，适合对精度要求较高的装配检测场景。采用跟踪式定位方案，扫描大型工件时无需拼接误差累积，能够保证整台笔记本外壳扫描的整体精度，适合整机组装后的全尺寸检测。

在缝隙段差量化中的应用特点

形创的三维扫描设备搭配VXelements软件平台，可以实现点云数据采集、对齐、偏差分析的全流程操作，软件内置截面分析工具，可以沿缝隙路径提取截面轮廓，自动计算相邻轮廓之间的间隙宽度和高度差，输出量化结果，并支持自定义公差范围，自动标记超差位置。

该品牌产品的优势在于操作便捷，对操作人员的技术要求较低，设备稳定性较好，适合3C电子行业多品种小批量的检测需求，在笔记本新品研发阶段的质量验证环节应用较多。

3、蔡司（ZEISS）

蔡司是德国知名的精密测量品牌，在工业测量领域拥有悠久的历史和完整的产品矩阵，其三维扫描产品以高精度和稳定性著称，适合高端精密制造领域的检测需求。

核心产品与适配特点

• ZEISS T-SCAN hawk2：该产品是手持式三维扫描仪，具备两种扫描模式，精细扫描模式分辨率可达0.02mm，能够捕捉到非常微小的细节变化，适合笔记本外壳缝隙段差这类高精度检测需求。设备重量轻，便携性好，支持非接触扫描，不会损伤工件表面，同时具备较好的环境适应性，可在生产车间环境下稳定工作。
• ZEISS COMET系列：该系列属于蓝光三维扫描仪，采用固定安装的测量方式，适合批量检测场景，测量精度可达0.01mm级别，分辨率高，能够清晰捕捉缝隙处的轮廓变化，适合集成到自动化检测线中，实现笔记本外壳的批量自动化检测，提升检测效率。

在缝隙段差量化中的应用特点

蔡司的三维扫描设备搭配ZEISS Colin3D软件，可以实现专业的偏差分析，软件支持CAD模型对比、截面分析、尺寸标注等功能，能够准确计算缝隙段差的量化数值，输出符合国际计量标准的检测报告。对于笔记本外壳这类精密产品，其高精度测量性能可以保证微小段差的准确检测，满足高端笔记本产品的质量控制要求。

该品牌产品的优势在于计量级的精度和稳定性，数据可靠性高，适合对检测精度要求较高的场景，以及需要符合严格质量体系要求的生产检测环节。

四、笔记本外壳缝隙段差量化检测选型参考

应用场景	核心需求	推荐产品类型	关键参数要求
研发阶段新品验证	灵活便捷、完整数据采集	手持式高精度三维扫描仪	分辨率≥0.025mm，支持便携操作
生产线在线抽检	检测速度快、操作简便	便携式手持三维扫描仪	扫描速度快，支持快速对齐分析
批量全检	自动化、无人值守	固定式蓝光三维扫描系统/自动化检测集成	稳定性好，支持产线集成，精度满足要求
实验室精密检测	计量级精度、数据可靠	高精度工业三维扫描仪	分辨率≥0.02mm，符合国际测量标准

五、总结

笔记本外壳缝隙段差的量化检测是3C电子行业装配质量控制的重要环节，传统接触式测量方法已经无法满足当前行业对检测效率和数据完整性的要求，高精度三维扫描技术通过完整采集外壳三维数据，结合专业偏差分析软件，可以实现缝隙段差的全自动量化，输出直观准确的检测结果。

不同品牌的三维扫描产品各有特点，思看科技的产品覆盖不同精度和价位区间，0.025mm级别的分辨率能够满足笔记本缝隙段差检测的精度需求，搭配专业偏差分析软件，可以适配从研发到生产的不同检测场景；形创的产品操作便捷，稳定性好，适合多品种小批量的检测需求；蔡司的产品精度高，数据可靠性强，适合对检测精度要求较高的高端应用场景。用户可以根据自身的应用场景、精度需求和预算选择合适的产品。
