第一章【proteus】软件的用法【1】

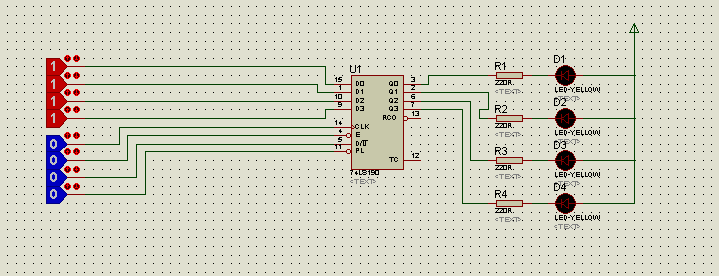

1.添加74LS190

1)打开“Pick Devices”对话框,在“关键字”文本框中输入'''74LS190'",然后从”结果“列表中,选择所需要的型号

2.添加发光二极管

1)打开"pick Devices"对话框,在”关键字“文本框中输入”led-yellow“，"结果"列表中选择

3.添加电阻

1)打开"pick Devices"对话框,在”关键字“文本框中输入”resistors 220r“，"结果"列表中选择

4.添加"逻辑状态"调试元件

打开"pick Devices"对话框,在”关键字“文本框中输入”LOGIC“，"结果"列表中选择"LOGICSTATE"





========[设置纸张大小]

系统(system)------》设计图纸大小

========[设置网格单位和如何去掉网格]

查看-----------》snap 0.1in(0.1 in =100th)

========[如何去掉图纸上的<text>标志]

模板------------》设置设计默认值(set design default)



=============================[Proteus VSM]

【示波器(Oscilloscope)】:

  单击工具栏中的"虚拟仪器"按钮------》弹出的“INSTRUMENTS”窗口中选择‘Oscilloscope’

【电压表(Voltmeter)和电流表(Ammeter)】：

 =============================[用proteus 软化对模拟电路进行交互式仿真]

1.画出该直流回路的步骤

1)pick Devices------->输入“【resistor】”，在"类别"下单击"Resistor"项,在子类别下单击“variable”项,会显示出多个"结果"列表,从列表中找到"POT-LIN"项目双击,

"POT-LIN"元件就被选到对象选择器中了。

2）添加电源输入“【BATTERY】”

3)添加熔丝仿真输入"【fuse】"

4)输入"switch"---------->类别(c)--------------》Switches&Relays------------->SW-SPST

5)修改RV1的电阻【100Ω】



==================================【1.6.2 基准电压源AD780应用电路】

AD780是一种能输出两种电压的基准电压源【2.5V和3V】

1.输入"ad780"

2.电容-------类别中Capacitors------>子类别中“Miniture Electrolytic”

3.还有SW-SPST
