第十章 【含有耦合电感的电路】

===============10.2.1====

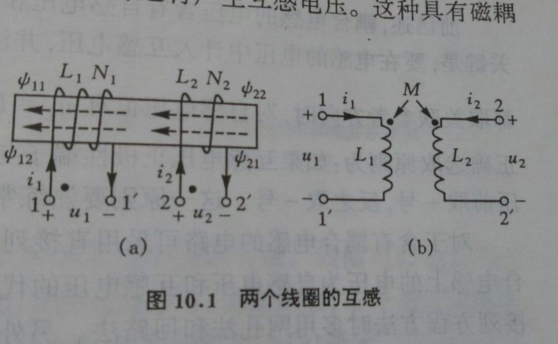

       1.单个线圈通过交变电流时,线圈上将产生自感电压。两个相邻线圈通过交变电流时,每个线圈上不仅有自感电压,而且

  由于相互之间有磁耦合作用,还将产生互感电压。这种具有磁耦合作用的电路,称【互感电路】。





    1.设1号线圈和2号线圈的电感分别为L1和L2，每个线圈上的电压和电流都取关联参考方向,M是互感

            自感+互感



        互感磁通链前的± 号说明磁耦合中互感作用的两种可能性:

                                     +号表示互感磁通链与自感磁通链方向一致,称互感的增助作用；

                                     -号则相反,表示互感的消弱作用

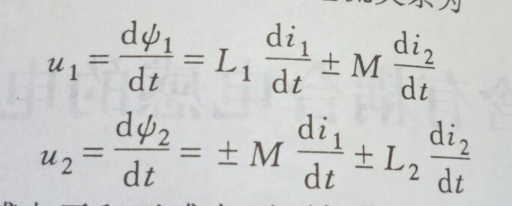

    2.由磁通链方程可得到两耦合电感上的电压和电流关系为



          耦合因数:工程上为了定量地描述两个耦合线圈的耦合紧疏程度，定义耦合因数 k=(M/√(L1*L2))，k的大小与两个线圈的结构,互相位置及周围磁介质有关。其取值范围是:0<k<1



3.同名端标记法

     同名端标记法来标记线圈的绕向和相对位置

4.定义了同名端后,互感电压项前正负号的正确选取原则为:

                        如果互感电压正极性端子与产生的电流流进的端子为一对同名端,互感电压前取+号

                        反之取-号；【一句我没懂,有白话文吗】

【有】:

                                            loading...........



=========================理想变压器====================================

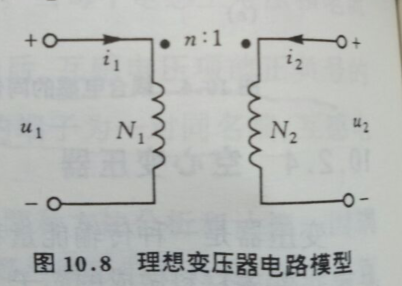

     1.理想变压器3个理想化条件

            1)无损耗 耦合因数k=1(全耦合)

            2)L1,L2,和M均为无限大，但√(L1/L2) = n不变，n为匝数比

           3)N1,N2分别为原,副边的匝数

                 电压变换:u1=nu2

                  电流变化:i1 = (-1/n)*i2

                  阻抗变换:Zin = n²Z(L)

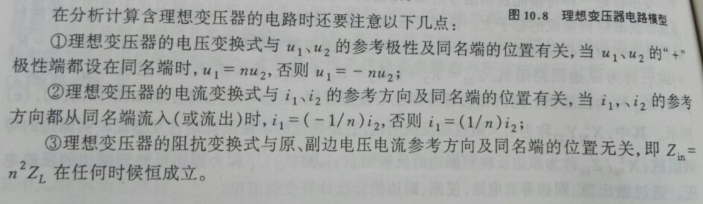

  在分析计算含理想变压器的电路时还要注意以下几点:

            ♣
